Průmyslový ultrazvukový přístroj UIP4000hdT – Ultrazvukový homogenizátor o výkonu 4000 W
UIP4000hdT je 4000W průmyslový ultrazvukový generátor a homogenizátor určený pro náročné aplikace v oblasti zpracování kapalin. Je navržen pro vysoce energeticky náročné procesy, velké objemy a nepřetržitou výrobu 24 hodin denně, 7 dní v týdnu, a to v dávkovém, recirkulačním i průtokovém režimu.
Průmyslový ultrazvukový přístroj UIP4000hdT v kostce
| Údaje o operačním systému | Průmyslový sonikátor UIP4000hdT |
|---|---|
| Ultrazvuková síla | 4000 wattů pro průmyslové ultrazvukové zpracování s vysokým výkonem |
| operace | Spolehlivý Nepřetržitý provoz 24 hodin denně, 7 dní v týdnu v náročných výrobních podmínkách |
| Provozní režimy | Dávkové, recirkulační a kontinuální průtočné zpracování |
| Typické aplikace | Homogenizace, emulgace, dispergace, deaglomerace, extrakce, mokré mletí, rozpouštění a sonochemie |
| Řízení procesu | Barevný dotykový displej, dálkové ovládání s prohlížečem, připojení LAN/Ethernet a automatické ladění frekvencí |
| Dokumentace | Automatický záznam údajů o výkonu, amplitudě, době sonikace, teplotě a tlaku |
| instalace | Prostorově úsporná modulární sestava se samostatným snímačem a generátorem propojenými kabely |
| Průmyslová integrace | Součásti z titanu a nerezové oceli, příruba odolná proti vibracím a volitelná skříň s akustickou izolací |
Získejte doporučení ohledně postupu
Sdělte nám, o jaký materiál se jedná, jaký výsledek chcete dosáhnout, jaký je průtok nebo objem šarže, viskozita, obsah pevných látek a preferovaný režim zpracování. Pomůžeme vám vybrat správnou konfiguraci zařízení UIP4000hdT pro váš proces.
Průmyslový ultrazvukový přístroj UIP4000hdT s průtokovými komorami pro nepřetržitou výrobu v rámci výrobní linky
Pro koho je model UIP4000hdT vhodný?
Model UIP4000hdT je tou správnou volbou, pokud laboratorní nebo pilotní ultrazvukový procesor již nestačí a váš proces vyžaduje vyšší výkon, silnější kavitační intenzitu nebo schopnost nepřetržité výroby.
- Výrobní inženýři Používejte přístroj UIP4000hdT pro spolehlivé inline sonikování v průtokových komorách a reaktorech na míru.
- R&Týmy pro vývoj a škálování využít jej k zavedení optimalizovaných ultrazvukových procesů do většího měřítka.
- Provozovatelé zařízení využijte nepřetržitý provoz, automatické zaznamenávání dat a řízení procesů prostřednictvím webového rozhraní.
- Nákupní a projektové týmy můžete systém vybavit vhodnými sonotrodami, kaskádovými elektrodami, zesilovači, průtokovými komorami, skříněmi a senzory.
Pokud váš proces vyžaduje vyšší kapacitu, lze více modulů UIP4000hdT spojit do klastrů. Pro velmi vysoké průtoky jsou k dispozici větší ultrazvukové systémy Hielscher.
Typické aplikace
- Homogenizace a míchání: rovnoměrné míchání systémů kapalina–kapalina a kapalina–pevná látka.
- Emulgace: výroba jemných emulzí a stabilních olejovo-vodních systémů.
- Rozptylování a rozrušování shluků: rozrušení aglomerátů a rovnoměrné rozptýlení prášků, pigmentů a nanomateriálů.
- Mletí za mokra a zjemňování částic: ultrazvukové zpracování s vysokým střihovým namáháním pro mikronizaci a jemné mletí.
- Ultrazvuková extrakce: intenzivnější extrakce z rostlinných surovin, řas, buněk a dalších biologických materiálů.
- Míchání olivového oleje: zvýšení efektivity procesu při výrobě extra panenského olivového oleje.
- Sonochemie a katalýza: reakce za pomoci kavitace, syntéza a sono-katalýza.
Průmyslový design pro náročné podmínky
Systém UIP4000hdT je navržen pro průmyslová prostředí a náročné provozní podmínky. Systém nevyžaduje žádná další chladicí média, jako je chladicí voda nebo stlačený vzduch. Jeho robustní konstrukce umožňuje provoz ve výrobních prostorách vystavených prachu, nečistotám, teplotním výkyvům a vlhkosti.
Ultrazvukový procesor využívá součásti z titanu a nerezové oceli. Příruba bez kmitání usnadňuje integraci do strojů, montážních rámů a zpracovatelských zařízení. Modulární koncepce zajišťuje výkonný a zároveň prostorově úsporný systém: měnič a generátor jsou umístěny odděleně a propojeny kabely, což snižuje nároky na instalaci, provoz a údržbu.
V běžných instalacích jsou průtoková komora a ultrazvukový měnič umístěny v nerezové skříni s dvojitou stěnou a účinnou zvukovou izolací. Zařízení UIP4000hdT lze také zabudovat do reaktorů vyrobených na míru pro speciální výrobní procesy.
Zpracovatelská kapacita 4kW
Následující hodnoty slouží jako orientační výchozí body pro dimenzování zařízení. Skutečná průchodnost závisí na viskozitě, obsahu pevných látek, požadované velikosti částic nebo kapiček, cílovém výtěžku, teplotě, tlaku, geometrii průtokové komory a požadovaném příkonu ultrazvukové energie.
| Proces | Typický průtok u modelu UIP4000hdT |
|---|---|
| transesterifikace bionafty | 1 až 3 m³/h |
| Emulgacenapř. olej/voda | 0.4 až 2 m³/h |
| Extrakce buněknapř. řasy | 00,1 až 0,8 m³/h |
| Dispergující / deaglomerace | 00,02 až 0,4 m³/h |
| Mokré frézování a broušení | 00,01 až 0,02 m³/h |
Pro dimenzování zařízení na míru konkrétnímu procesu nám prosím sdělte informace o materiálu, požadovaném výsledku, průtoku nebo objemu šarže, viskozitě, obsahu pevných látek, teplotních mezích a preferovaném způsobu zpracování. Společnost Hielscher vám doporučí vhodnou sonotrodu, zesilovač, průtokovou komoru, skříň a konfiguraci systému.
Průmyslový ultrazvukový homogenizátor UIP4000hdT (4000 W, 20 kHz) pro kontinuální zpracování kapalin a suspenzí
Funkce zařízení UIP4000hdT pro řízení procesů
- Ultrazvukový výkon 4000 W
- Průmyslové ultrazvukové čištění pro náročné podmínky
- Nepřetržitý provoz 24 hodin denně, 7 dní v týdnu
- Barevný dotykový displej
- Dálkové ovládání prohlížeče přes LAN
- Automatické zaznamenávání výkonu, amplitudy, doby sonikace, teploty a tlaku
- Integrovaná kombinovaná karta SD/USB pro ukládání procesních dat
- Zásuvné teplotní čidlo
- Volitelný zásuvný tlakový snímač
- Připojení k lokální síti (LAN) a síti Ethernet
- Není nutná instalace softwaru
- Automatické ladění frekvence
Vysoce výkonná sonikace o výkonu 4000 W
Průmyslové ultrazvukové zařízení Hielscher dokáže generovat velmi vysoké amplitudy, které zajišťují intenzivní kavitaci a efektivní zpracování kapalin. Amplitudy až 200 µm lze využívat nepřetržitě v nepřetržitém provozním režimu. Pro aplikace, které vyžadují ještě vyšší amplitudy, jsou k dispozici ultrazvukové sonotrody vyrobené na míru.
Zařízení UIP4000hdT je navrženo pro intenzivní provoz v náročných podmínkách. Díky své výkonové rezervě, robustní konstrukci a přesnému řízení procesů je vhodné pro škálování, výrobní zkoušky i plnohodnotné průmyslové zpracování.
Který ultrazvukový procesor si vybrat?
Od laboratorního výzkumu a testování proveditelnosti až po optimalizaci procesů, pilotní zkoušky a průmyslovou výrobu – společnost Hielscher nabízí ideální ultrazvukový homogenizátor pro zpracování kapalin a suspenzí v jakémkoli měřítku. Níže uvedená tabulka vám poskytne přehled našich nejoblíbenějších sondových ultrazvukových zařízení.
| Model průmyslového ultrazvukového zařízení | Moc | Typické použití |
|---|---|---|
| UIP500hdT | 500W | Propojuje laboratoř s pilotním provozem, vývoj receptur s výrobou malých šarží a s kontinuálními procesy |
| UIP1000hdT | 1000W | Pilotní zkoušky a menší nepřetržité procesy |
| UIP2000hdT | 2000W | Pilotní fáze, rozšíření procesu a průmyslová výroba |
| UIP4000hdT | 4000W | Vyšší výrobní výkon a nepřetržité zpracování v rámci výrobní linky |
| UIP6000hdT | 6000W | Zpracování velkých objemů průmyslových kapalin |
| UIP16000 | 16000W | Průmyslová výroba s vysokou kapacitou a zpracování v řádu několika tun |
Pokud si nejste jisti, který ultrazvukový procesor je pro váš proces vhodný, nejdůležitějšími kritérii pro výběr jsou požadovaný výsledek, objem šarže, požadovaný průtok, viskozita, obsah pevných látek, provozní plán a požadovaný příkon. Společnost Hielscher vám na základě vašich procesních údajů doporučí vhodné zařízení, sonotrodu, zesilovač a konfiguraci průtokové komory.
Ultrazvukový homogenizátor UIP4000hdT (výkon 4 kW) s průtokovou komorou
Často kladené otázky týkající se modelu UIP4000hdT
K čemu se přístroj UIP4000hdT používá?
Přístroj UIP4000hdT se používá pro průmyslovou ultrazvukovou homogenizaci, emulgaci, dispergaci, deaglomeraci, mokré mletí, extrakci, rozpouštění a sonochemické procesy.
Je zařízení UIP4000hdT vhodné pro nepřetržitou výrobu?
Ano. Zařízení UIP4000hdT je určeno pro nepřetržitý průmyslový provoz a lze jej nainstalovat pro nepřetržité zpracování v procesní lince s vhodnými průtokovými komorami nebo reaktory na míru.
Jaký průtok zvládne zařízení UIP4000hdT?
Typické průtoky se pohybují v rozmezí od přibližně 0,01 m³/h u náročných aplikací mokrého mletí až po 3 m³/h u procesů, jako je transesterifikace bionafty. Přesný průtok závisí na materiálu a cíli procesu.
Lze přístroj UIP4000hdT použít pro průtokovou sonikaci?
Ano. Zařízení UIP4000hdT lze vybavit průtokovými komorami a reaktory pro kontinuální inline sonikaci, recirkulační smyčky nebo integraci do výrobních modulů a zpracovatelských linek.
Jak zařízení UIP4000hdT podporuje dokumentaci procesů?
Systém zaznamenává procesní údaje, jako je výkon, amplituda, doba sonikace, teplota a tlak. Data se ukládají ve formě souborů CSV pro účely srovnání procesů, zajištění kvality a reprodukovatelnosti.
Jaké příslušenství je k dispozici pro model UIP4000hdT?
V závislosti na daném procesu lze zařízení UIP4000hdT vybavit sonotrodami, kaskádovými elektrodami, zesilovači, průtokovými komorami, reaktory, protihlukovými kryty, teplotními čidly a volitelnými tlakovými čidly.
Jak si mám vybrat mezi modely UIP2000hdT, UIP4000hdT a UIP16000hdT?
Výběr závisí především na požadovaném průtoku, objemu šarže, energetickém příkonu a požadovaném výsledku. Model UIP4000hdT se obvykle volí v případech, kdy je zařízení o výkonu 2 kW příliš malé a kompaktní průmyslové ultrazvukové zařízení o výkonu 4 kW poskytuje odpovídající procesní kapacitu.
UIP4000hdT – Uživatelská přívětivost a nejmodernější technologie
Plně barevný dotykový displej
Barevný dotykový displej umožňuje přímý přístup k hlavním provozním parametrům. Amplitudu, výkon a pulzní režim lze přesně nastavit a obsluha si může vybrat mezi zobrazením ve formě sloupcového grafu nebo číselného údaje. Vysoce kontrastní displej BIG NUMBER zlepšuje čitelnost během výrobního provozu.
Dálkové ovládání prohlížeče
Zařízení UIP4000hdT lze ovládat z běžných webových prohlížečů prostřednictvím webového rozhraní v síti LAN. Připojení typu plug-and-play nevyžaduje instalaci žádného softwaru. Ultrazvukový procesor lze ovládat z počítače PC, Mac, tabletu nebo smartphonu prostřednictvím přímého připojení, přepínače, směrovače nebo volitelného předkonfigurovaného bezdrátového směrovače.
Integrovaná síťová funkce a záznam dat”
Integrované připojení k síti LAN usnadňuje řízení procesů a integraci do výrobních prostředí. Údaje o sonikaci se automaticky ukládají na paměťovou kartu SD nebo USB. Odpojitelný teplotní čidlo nepřetržitě měří teplotu procesu a pro sledování a dokumentaci tlaku lze připojit volitelný tlakový čidlo.
Automatické ladění frekvence
Model UIP4000hdT využívá inteligentní automatické ladění frekvence. Po zapnutí systému generátor zjistí optimální provozní frekvenci a ultrazvukový měnič řídí právě na této frekvenci. Tím se zvyšuje spolehlivost, energetická účinnost a stabilita procesu, aniž by bylo nutné frekvenci ručně nastavovat.
Sonikátor UIP4000hdT ve výzkumu a vědě
UIP4000hdT je 4000W průmyslový ultrazvukový procesor používaný ve výzkumu, R&Rozšiřování výroby v měřítku D a vývoj procesů zaměřený na výrobu. Následující informační list a vědecké články představují příklady použití při zpracování olivového oleje, extrakci, výrobě bionafty, čištění membrán a zpracování materiálů. Pokud máte zájem o konkrétní aplikaci nebo vědecký odkaz, kontaktujte nás.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

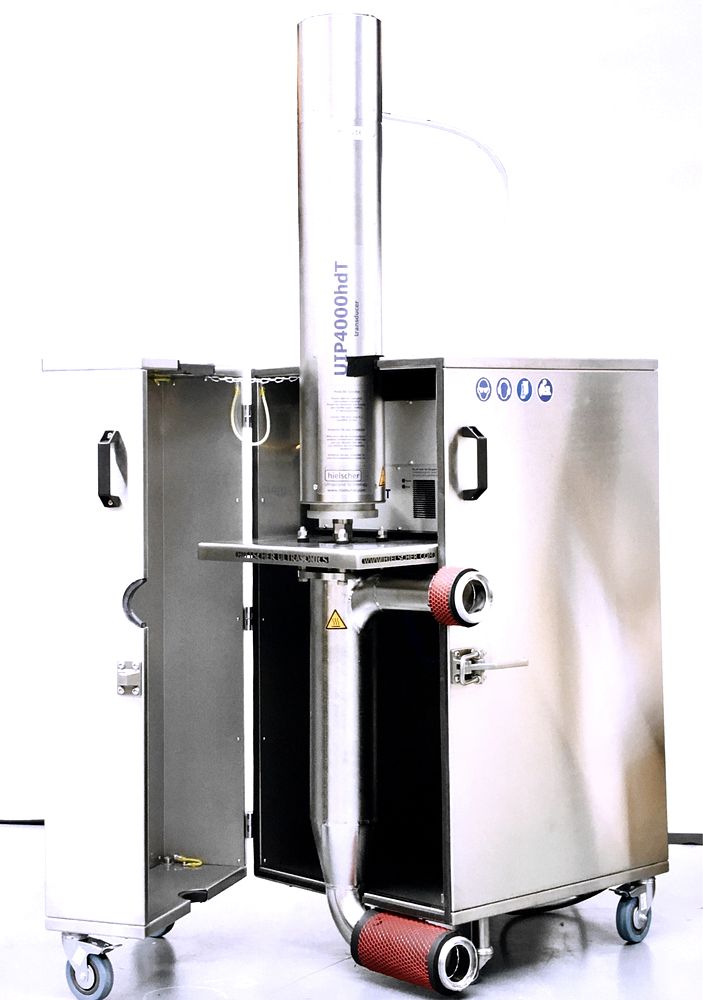

UIP4000hdT v nerezové skříni
