UIP500hdT – Průmyslová výroba v malém měřítku

Ultrazvukový procesor UIP500hdT (20 kHz, 500 W) je stupeň zařízení průmyslové pro pilotní testování a zpracování v malém měřítku kapalin. Mezi nejběžnější aplikace v UIP500hdT jsou homogenizace, dispergační, emulgační, buněk dezintegrace a sonochemická reakce. Plně barevný dotykový displej, prohlížeč dálkové ovládání, automatizované zpracování dat protocoling na integrovaném SD / USB ComboCard, jakož i teplotních a tlakových senzorů vám dává plnou kontrolu procesu a komfort s vysokou provozní.

UIP500hdT pracuje na ultrazvukové frekvenci 20 kHz. Ultrazvukových vln na této frekvenci vytvořit intenzivní kavitace v kapalinách, Tyto kavitačné účinky mohou být použity pro rozdělovače aplikace, jako: emulgační, dispergační, homogenizace, narušení a extrakce buněk, rozdružování, a odplynění,

UIP500hdT může být použit s mnoha doplňky, jako jsou různé sonotrody, posilovače, a průtokových komůrek. Pro zpracování dávek větších než 5 litrů, obecně doporučujeme, aby Zpracuje se ultrazvukem za použití reaktoru s průtokovou kyvetou (Režim flow) pro dosažení vyšší konzistence pro zpracování. Při použití pro použití ultrazvuku kapalin v průtokovém režimu se UIP500hdT může obvykle trvá mezi 0,25 a 2.0L / min (Skutečná rychlost bude záviset na aplikaci). Jako všechny naše zařízení je UIP500hdT mohou být provozovány 24 hodin denně (24h / 7d). Z tohoto důvodu toto nastavení mohl zpracovat cca. 0,5 až 3 m3 denně. Pro vyšší výrobní propustnosti, doporučujeme použít některé z následujících zařízení:

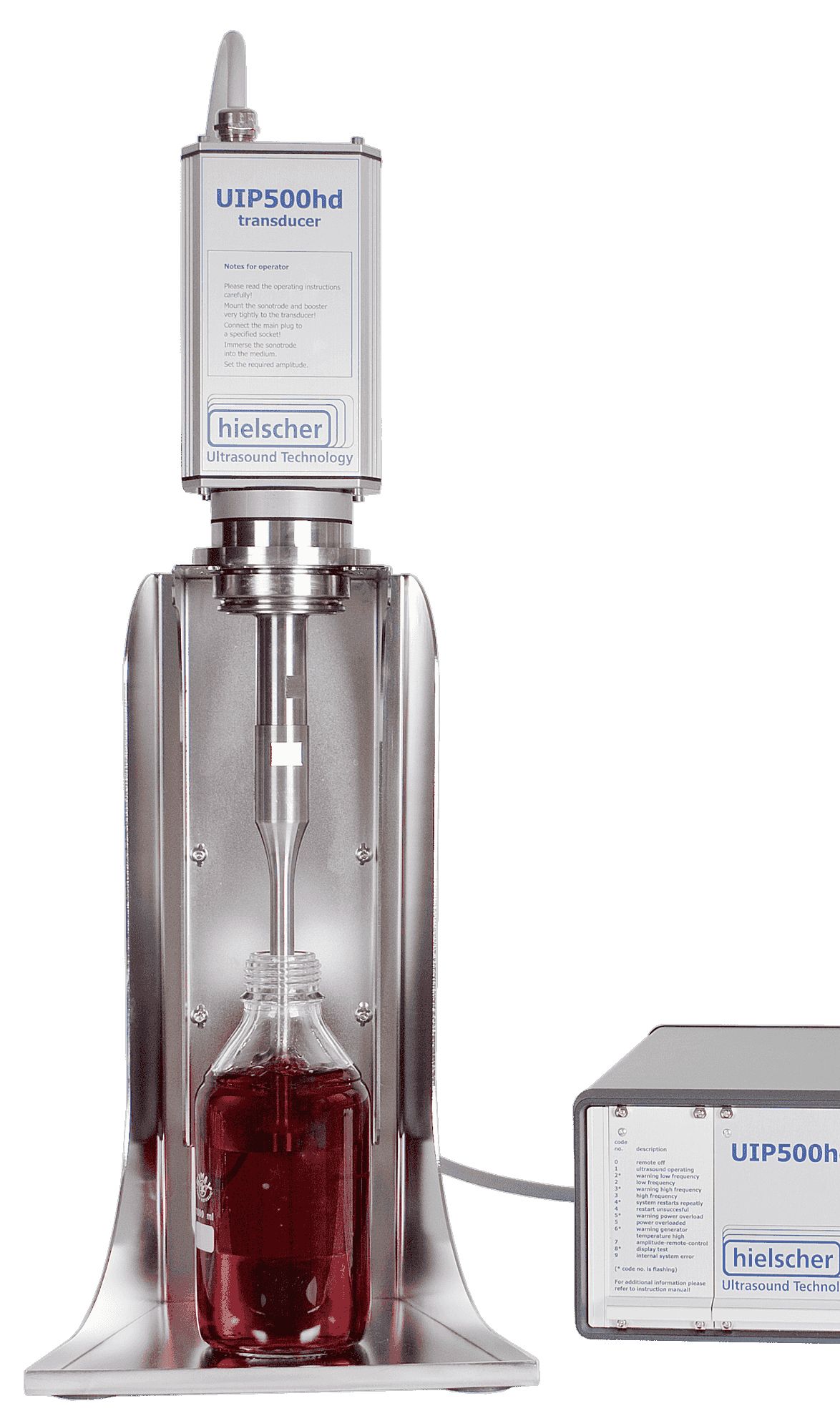

Ultrasonicator UIP500hdT je 500 W výkonný ultrazvukový homogenizér (Klikněte pro zvětšení!)

UIP500hdT s průtokovou kyvetou

Žádost o informace





Power Ultrazvuk s plnou kontrolu procesů

Napájení ultrazvuk je proces řešení různých kapalin, jako je například emulgace, Snížení velikosti částic, broušení nebo rozpuštění, UIP500hdT přináší intenzivní ultrazvukové vlny vznikají silná kavitaci. Ultrazvukové kavitace a výsledné smykové síly plnit náročné úkoly bez problémů. Aby byla zajištěna důsledná kvalita procesuNejen skutečná ultrazvuk výkon dodávaný je nezbytné, namísto všechny důležité parametry procesu musí být pod kontrolou. Nová generace HDT ultrazvukových procesorů umožňuje uživateli ovládat ultrazvukového systému přes dotykový displej nebo prohlížeče na dálkovém ovladači. Všechny relevantní parametry procesu – jako je amplituda, čas sonikaci, teplotu a tlak – jsou automaticky zaznamenány a uloženy jako soubor ve formátu CSV na integrovaném SD / USB ComboCard.
Tím, nový UIP500hdT poskytuje stejné ultrazvukové energie, jako jeho předchůdce UIP500hd, ale vyznačuje se širokou řadou doplňkových funkcí, což činí ultrazvukového proces mnohem uživatelsky příjemný. Z provozního pohledu, přesné ovládání všech ultrazvukových procesních parametrů jsou Absolut klíčové funkce.

Rysy UIP500hdT:

  • 500 wattů energie ultrazvukové
  • postavený pro provoz těžkých
  • běží 24/7
  • průmyslový standard
  • dotykový barevný displej
  • browser dálkové ovládání
  • záznam dat
  • Integrovaný SD / USB ComboCard
  • senzor teploty
  • tlakový senzor (volitelně)
  • připojení LAN
  • připojení Ethernet
  • bez nutnosti instalace software
  • automatické ladění frekvence

Barevná dotyková obrazovka

Barevný dotykový displej nového HDT řady průmyslových ultrasonicators Hielscher jeBarevná dotyková obrazovka je vynikajícím přístupem, který činí zařízení ještě uživatelsky příjemnějším. Obrazovka citlivá na dotyk a stylus umožňuje snadnou manipulaci a zaručuje přesné nastavení provozních parametrů a zobrazení nastavení výkonu ultrazvuku. Nabídka digitálního ovládání je intuitivní a obsahuje přehledně strukturované menu nastavení. Nastavení amplitudy / výkonu a impulsní režim lze nastavit barevným dotykovým posuvem (s 1%, 5% nebo 10% stisknutím). Uživatel rozhodne, jestli preferuje zobrazení amplitudy a výkonu jako barevné bargrafy nebo numerické reprezentace. Displej lze změnit z běžného režimu zobrazení na režim BIG NUMBER, kde vysoký kontrast a velká velikost písma usnadňují jeho čitelnost.

browser dálkové ovládání

Hielscher je průmyslové procesory řady HDT může být pohodlné a uživatelsky přívětivé ovládat pomocí dálkového ovládání prohlížeče. Vzhledem k novému web rozhraní LAN může být UIP500hdT řízen pomocí běžného prohlížeče, jako je Internet Explorer, Safari, Firefox, Mozilla, mobilní IE / Safari. LAN připojení je jednoduché nastavení plug-n-play, které nevyžaduje instalaci softwaru. Ultrazvukové zařízení funguje jako server / klient DHCP a automaticky požaduje nebo přiřazuje IP adresu. Přístroj lze ovládat přímo z PC / MAC nebo pomocí přepínače nebo směrovače. Pomocí volitelného předem nakonfigurovaného bezdrátového směrovače lze zařízení ovládat z většiny smartphonů nebo tabletových počítačů, např. Apple iPad. Pomocí přesměrování portu připojeného směrovače můžete řídit svůj UIP500hdT prostřednictvím internetu odkudkoliv na světě – pomocí chytrého telefonu nebo tabletu, jako dálkové ovládání.

Vestavěný sítě

UIP500hdT mohou být provozovány prostřednictvím sítě LAN (Local Area Network, viz pravý rámeček), který usnadňuje ovládání a umožňuje vysokou flexibilitu zpracování. Veškeré informace o procesu sonikace je zaznamenáno na datovou kartu SD / USB, automaticky. Plugable senzor měří teplotu trvale. Snímač volitelně tlak může být navíc připojen k zaznamenání tlaku.

automatické ladění frekvence

Všechny ultrazvukové přístroje Hielscher jsou vybavena inteligentním automatickým laděním frekvence. Je-li přístroj zapnutý, bude generátor snímat optimální provozní frekvenci a je zajištěno, že zařízení pracuje na této frekvenci. Automatické ladění frekvence zlepšuje celkovou energetickou účinnost a spolehlivost našich ultrazvukových přístrojů.

Industrial Grade a Vynikající účinnost

UIP500hdT je postavený pro průmyslovou výrobu a splňuje průmyslové standardy. Jeho robustní a odolná konstrukce byla prokázána v mnoha komerčních instalacích po celém světě, kde se používá pro výrobní a těžkých aplikací. Toto ultrazvukové procesor vyžaduje jen velmi nenáročná údržba, Snadno se instaluje a snadno čistit a dezinfikovat. Zvláštní tok buněk reaktory, které splňují pokročilé CIP (clean-in-place) a SIP (sterilizovat-in-place) požadavky jsou k dispozici také. Snímač v UIP500hdT je IP65 třída, Takže může být instalován náročných prostředích, Snímač zvládne nečistot, prachu, vlhkosti, mimo provoz atd, zatímco generátor může být umístěn na dálku v jiné oblasti.(Klikněte pro zvětšení!) Celkové energetické účinnosti je důležité pro ultrazvukové zpracování kapalin. Efektivita popisuje, kolik energie je přenášena z zástrčku do kapaliny. Naše ultrazvukové homogenizátory mají celkovou účinnost více než 80%.
Naše ultrazvukové zařízení mají velmi vysoká účinnost v přeměně elektrické energie na mechanickou oscilací sonotrode tak, že převodníky našich bench-top ultrasonicators mají uzavřený kryt. Nejsou zde žádné větrací štěrbiny v převodníku případu. Vzhledem k tomu, ztráta energie, což by způsobilo zahřátí v uzavřeném krytu převodníku je velmi nízká, ne nucené chlazení, tak, jak je zapotřebí stlačený vzduch nebo voda. Nicméně, nejdůležitější je skutečnost, že více energie se převede do ultrazvukových vln v kapalině, což má za následek intenzivnější použití ultrazvuku, Celková energetická účinnost UIP500hdT je cca. 80-90% z elektrickou zástrčku do kapaliny (kliknutím na obrázek výše pro zvětšení grafu).

Plná amplituda Control and High Performance

UIP500hdT lze spustit permanentně 500W, Síla se přenáší při řízené amplitudě, tak, že posunutí mechanických ultrazvukových vibrací na sonotrode je konstantní za všech podmínek zatížení (např. Při kolísání tlaků, viskozit atd.) Můžete změnit amplituda 20 až 100% v generátoru a montáž jednoho z různých přídavných rohů. Zvolená amplituda je konstantní, zatímco sonikací jakýkoliv materiál při tlaku. Tím máte plnou kontrolu nad nejdůležitější parametr ultrazvuku: amplitudy.

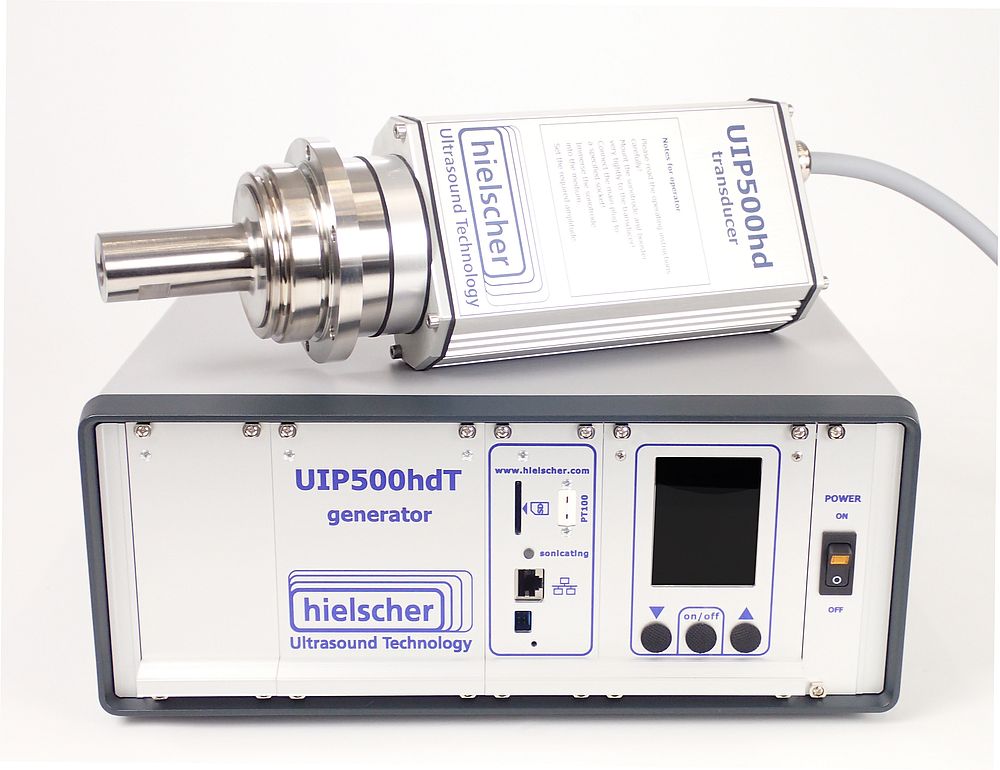

UIP500hdT snímače a generátor (Klikněte pro zvětšení!)

UIP500hdT

Vylepšit!
Máte-li předchůdce jako je UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, můžete aktualizovat svůj přístroj s digitálním HDT verzi. Zde se dozvíte více o upgrade z HD k HDT verzi!

Požádat o návrh pro tuto položku!

Chcete-li obdržet návrh, prosím, dát své kontaktní údaje do formuláře níže. Typická konfigurace zařízení je předem zvolena. Neváhejte a revidovat výběru před klepnutím na tlačítko požádat o návrhu.








Zadejte informace, které chcete obdržet, a to následujícím způsobem:



  • UIP500 převodník

    sestávající z ultrazvukového snímače a generátoru, ultrazvukového kmitočtu 20kHz, systému automatického ladění kmitočtu, amplitudy 25 mikronů, amplitudy nastavitelná od 20 do 100%, suchý běh, chráněný, převodník IP64, digitální ovládání, s barevnými Dotyková obrazovka, integrovaný časovač počítání (0,1 sec až 99 dní), vypnutí při dosažení konečného vstupu energie: ws, Wh, kWh; v případě potřeby automatická kalibrace: určení nečinné energie závislé na amplitudě, aby se nevyplácí efektivní příkon energie, záznam dat: amplituda, výkon, čas, teplota na interním SD/USB ComboCard (1 GB), displej a dálkové ovládání přes prohlížeč na PC nebo MAC bez instalace softwaru, s teplotním senzorem, indikátorem teploty: °C, °F (-50 °C až 200 °C), sledování teploty: proměnný spínač/body (-50 °C – 200 °C), 3 m kabelový snímač na generátor, s montážními nástroji, titanovým rohem s ženské vlákno M14x1



  • pro použití s ​​přírubou RFLA100, pro průtočné cely nebo dávkový provoz, titan, průměr hrotu 18 mm, Vnější závit M14x1, cca. délka 125 mm (w / o nitě), amplituda poměr cca. 1: 3,5



  • pro použití s ​​přírubou RFLA100, pro průtočné cely nebo dávkový provoz, titan, průměr hrotu 22 mm, Vnější závit M14x1, cca. délka 125 mm (w / o nitě), amplituda poměr cca. 1: 2,4



  • pro použití s ​​přírubou RFLA100, pro průtočné cely nebo dávkový provoz, titan, průměr hrotu trubkovým 34mm, Vnější závit M14x1, cca. délka 125 mm (w / o nitě), amplituda poměr cca. 1: 1,0



  • pro použití s ​​přírubou RFLA100, pro průtočné cely nebo dávkový provoz, titan, průměr hrotu 40 mm, Vnější závit M14x1, cca. délka 125 mm (w / o nitě), amplituda poměr cca. 1: 0,7



  • pro dávkový provoz, titan, průměr hrotu 50 mm, Vnější závit M14x1, cca. délka 125 mm (w / o nitě), amplituda poměr cca. 1: 0,5



  • s přírubou z nerezové oceli oscilací-oddělení, pro průtočné cely nebo dávkový provoz, titan, průměr hrotu 50 mm, Vnější závit M14x1, cca. délka 125 mm (w / o nitě), amplituda poměr cca. 1: 0,5



  • s O-kroužkem (2xNBR) do sonotrody, průměr 100 mm, nerezové oceli, pro použití s ​​sonotrody BS4d18, BS4d22, BS4d34 nebo BS4d40, s O-kroužkem (NBR) pro montáž k toku buněk FC100L1-1S nebo FC100L1K-1S



  • rozložitelný reaktoru z nerezové oceli, max. tlak 10 barů, pro UIP500hdT až UIP2000hdT v kombinaci s sonotrode přírubou a stát ST2, NBR O-kroužky, trubky konektory (1/2 palce) se sponou



  • rozložitelný reaktor z nerezové oceli s chladicím pláštěm, Max. tlak 10 barů, pro UIP500hdT až UIP2000hdT v kombinaci s sonotrode přírubou a stát ST2, NBR O-kroužky, trubky konektory (kapaliny 1/2 palce, chlazení 1/4 palce) s klipem



  • pro průtokové buňky FC100L1-1S nebo FC100L1K-1S, pro snížení objemu reaktoru, pro použití s ​​sonotrody BS4d18 (F), nebo BS4d22 (F), NBR O-kroužky, nerezová ocel



  • Insert34, pro průtokové buňky FC100L1-1S nebo FC100L1K-1S, pro snížení objemu reaktoru, pro použití s ​​sonotrody BS4d18 (F), BS4d22 (F) nebo BS4d34 (F), NBR O-kroužky, nerezová ocel



  • pro mechanické zvýšení (nebo snížení) amplitudy na sonotrode, amplituda poměru 1: 1,2 (Nebo 1: 0,83), titan, vnitřní závity M14x1, pro použití s ​​titanu závitovými šrouby (TiM14x1)



  • pro mechanické zvýšení (nebo snížení) amplitudy na sonotrode, amplituda poměru 1: 1,4 (Nebo 1: 0,71), titan, vnitřní závity M14x1, pro použití s ​​titanu závitovými šrouby (TiM14x1)



  • pro mechanické zvýšení (nebo snížení) amplitudy na sonotrode, amplituda poměru 1: 1,8 (Nebo 1: 0,56), titan, vnitřní závity M14x1, pro použití s ​​titanu závitovými šrouby (TiM14x1)



  • pro mechanické zvýšení (nebo snížení) amplitudy na sonotrode, amplituda poměru 1: 2,2 (Nebo 1: 0,45), titan, vnitřní závity M14x1, pro použití s ​​titanu závitovými šrouby (TiM14x1)



  • Připravte se na ultrazvukové procesory UIP500hdT, UIP1000hdT a UIP2000hdT

    elektro-leštěné nerezové oceli, požadované pro průtokových komůrek FC100L1-1S nebo FC100L1K-1S, nastavitelná výška 370 až 590mm, záchytná miska



  • LabLift, například pro intenzivní sonikaci tekutin ve skleněných kádinky v laboratoři.

    pro snadné umístění vzorků v ultrazvukových sond k ovládání hloubky ponoření, nerezová ocel, stopa 100x100mm, nastavitelná výška: 50 až 125 mm



  • Box ochrany zvuku pro ultrazvukové obvody UIP500hdT, UIP1000hdT a UIP2000hdT, aby se snížila zvuková funkce kavitačního zpracování.

    UIP500hdT na UIP2000hdT, např. pro použití se stojanem ST2 a průtokových komůrek FC100L1-1S nebo FC100L1K-1S
