Emulgace ultrazvukovou kavitací

Široká škála meziproduktů a spotřebních produktů, jako je kosmetika a pleťová mléka, farmaceutické masti, laky, barvy a maziva a paliva, je zcela nebo částečně založena na emulzích. Hielscher vyrábí největší průmyslové ultrazvukové kapalné procesory na světě pro efektivní emulgaci velkých objemů proudů ve výrobních závodech.

Ultrazvuková emulgace

V laboratoři je emulgační síla ultrazvuku známa a používána již dlouho díky různým výhodám, které jsou spojeny s ultrazvukovou homogenizací a emulgací. Spolehlivá ultrazvuková emulgace je založena na použití ultrazvukových sond, tzv. sonotrod. Prostřednictvím ultrazvukové sondy je ultrazvuk s vysokou intenzitou spojen s kapalinami a vytváří akustickou kavitaci. Ultrazvuková nebo akustická kavitace generuje vysoké smykové síly, které poskytují potřebnou energii k narušení velkých kapek až na kapičky o velikosti nano. Tím se dvě nebo více kapalných fází smísí do jednotné submikronové nebo nanoemulze.

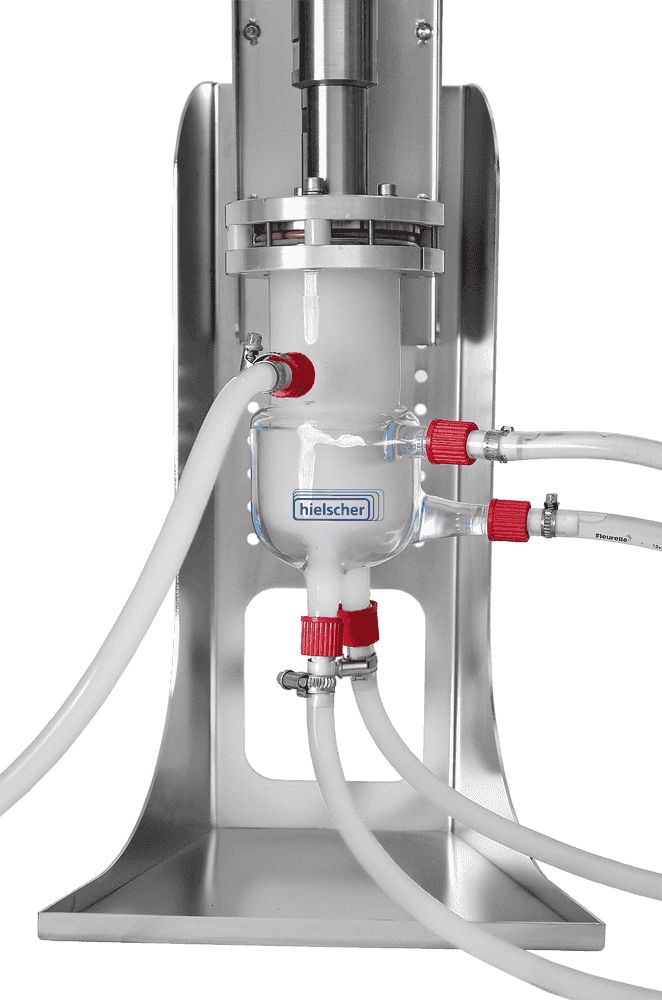

Použití ultrazvukových průtokových cel umožňuje lineární škálování až po průmyslovou výrobu nanoemulzí zpracovávajících velké objemy proudů v kontinuálním průtoku.
Vícefázový kavitátor: Unikátní vložka Hielscher průtokové buňky MPC48 je výkonné příslušenství kompatibilní s ultrazvukovými reaktory s průtokovými buňkami Hielscher. Pomocí vložky MPC48 se dispergovaná fáze vstřikuje pomocí 48 kanyl jako tenké tekuté prameny do ultrazvukové horké zóny, kde se dispergovaná fáze a kontinuální fáze smíchají jako nepatrné kapičky do nanoemulze. Přečtěte si více o vložce ultrazvukové průtokové cely MPC48!

Žádost o informace




Všimněte si našich Zásady ochrany osobních údajů.




Ultrasonicators jsou spolehlivé a účinné při výrobě submikronů a nano emulzí.

Ultrasonicators jsou spolehlivé a účinné při výrobě submikronů a nano emulzí.

Výhody ultrazvukové emulgace

Ultrazvuková emulgace pomocí ultrazvukového analyzátoru typu sondy nabízí několik výhod oproti jiným emulgačním technikám:

  1. Zlepšená stabilita emulze: Ultrazvuková emulgace vytváří menší velikosti kapiček a rovnoměrnější distribuci kapiček, což má za následek zlepšenou stabilitu emulze a delší trvanlivost. Submikronové a nano kapičky lze spolehlivě produkovat pomocí výkonového ultrazvuku.
  2. Energetická účinnost: Ultrazvuková emulgace vyžaduje méně energie než jiné metody emulgace, což z ní činí energeticky účinnější proces.
  3. Škálovatelnost: Ultrazvukovou emulgaci lze snadno škálovat nahoru nebo dolů v závislosti na požadovaném objemu, což z ní činí univerzální proces pro laboratorní i průmyslové aplikace.
  4. Časově úsporný: Ultrazvuková emulgace může být velmi rychlý proces, přičemž emulze se tvoří během několika sekund až minut, v závislosti na kapalinách, objemu a vybavení.
  5. Snížená potřeba povrchově aktivních látek: Ultrazvuková emulgace může snížit potřebu povrchově aktivních látek, které jsou často nutné ke stabilizaci emulzí. Se sníženou velikostí kapek se však povrch částice zvětšuje a povrchově aktivní látka musí pokrýt větší plochu. Ultrazvuku je kompatibilní s téměř jakýmkoli druhem povrchově aktivní látky, včetně alternativních a nových emulgátorů.
  6. Minimální a kontrolovatelný vývin tepla: Ultrazvuková emulgace je netepelný proces a tvorbě tepla během zpracování lze zabránit nebo ji v malé míře snížit. Tím se snižuje riziko tepelné degradace citlivých sloučenin nebo přísad.

Výhody ultrazvukové emulgace pomocí ultrazvukového přístroje typu sondy z něj činí vynikající volbu pro emulgaci v různých oblastech, včetně potravin a nápojů, léčiv, kosmetiky, jemných chemikálií a paliv.
Přečtěte si více o ultrazvukové emulgaci majonézy!
Přečtěte si více o výrobě emulzí z parafínového vosku pomocí ultrazvuku!
Přečtěte si více o Emulze Water-in-Diesel vyráběné ultrazvukem!

Ultrazvuková emulgace s Hielscherovým UP200Ht a sonotrodou S26d14

Ultrazvuková příprava emulze olej ve vodě (O/V) (červená voda / žlutý olej). Několik sekund sonikace promění oddělené fáze vody / oleje na jemnou emulzi.



Níže uvedené video ukazuje proces emulgace oleje (žlutá) na vodu (červená) pomocí laboratorního ultrazvuku UP400S.

Toto video demonstruje Hielscher ultrasonikator UP400S při přípravě emulze oleje ve vodě o velikosti nano.

Emulgace oleje ve vodě pomocí UP400S

Miniatura videa



Ultrazvuku je účinná technika emulgace a nanoemulgace.Co je to emulze?
Emulze jsou disperze dvou nebo více nemísitelných kapalin. Vysoce intenzivní ultrazvuk dodává energii potřebnou k dispergaci kapalné fáze (dispergovaná fáze) v malých kapičkách ve druhé fázi (kontinuální fáze). V disperzní zóně způsobují implodující kavitační bubliny intenzivní rázové vlny v okolní kapalině a vedou k tvorbě kapalných paprsků s vysokou rychlostí kapaliny.
V tomto krátkém klipu vám ukážeme rychlou ultrazvukovou emulgaci vloček parafínového vosku ve vodě. Intenzivní ultrazvuk a akustická kavitace rozptýlí parafín ve vodní fázi jako nepatrné kapičky.

Ultrazvuková parafínová emulze - ultrazvuková sonda UP400St

Miniatura videa



Sonikace produkuje spolehlivě stabilní miniemulze a nanoemulze

Miniemulze, které mohou být účinně vytvořeny ultrazvukem, zvyšují chemické reakce. Makroemulzní polymerace (a) versus miniemulzní polymerace (b) [Schork et al. 2005: 136]

Nanoemulze – Výkonová aplikace pro ultrazvukové přístroje

Nanoemulze jsou emulze s kapičkami, které jsou obvykle menší než 100 nanometrů. Nanoemulze nabízejí oproti klasickým emulzím několik výhod, mezi které patří unikátní funkční vlastnosti, vyšší stabilita, průhlednost atd.
Ultrazvuku překonává tradiční emulgační technologie, zejména pokud jde o tvorbu nanoemulzí. To je způsobeno vysoce účinným a energeticky náročným pracovním principem ultrazvuku.

Princip činnosti ultrazvukové emulgace

Ultrazvuková kavitace na Hielscherově UIP1000hdT (1kW) ultrasonikatorUltrazvukové emulgační procesy využívají síly akustické kavitace. Akustická kavitace označuje jev tvorby, růstu a implozivního kolapsu malých bublin v kapalném médiu vystaveném ultrazvukovým vlnám s vysokou intenzitou. Imploze těchto bublin vytváří intenzivní místní tlakové a teplotní gradienty, které mohou vytvářet vysoké smykové síly, rázové vlny a mikrotrysky, které mohou rozložit velké částice a shluknout se na menší. Obrázek vlevo ukazuje ultrazvukovou kavitaci generovanou na sondě ultrasonikátoru UIP1000hdT (1000 wattů) ve skleněném sloupci naplněném kapalinou.
Při emulgaci a nanoemulgaci hraje intenzita akustické kavitace rozhodující roli při snižování velikosti kapiček v emulzi. Implozivní kolaps kavitačních bublin může vytvořit silné smykové síly, které rozloží větší kapky na menší. Kromě toho mohou místní tlakové a teplotní gradienty generované kavitací také podporovat tvorbu nových kapiček a stabilizovat emulzi.
Jedinečným aspektem akustické kavitace je její schopnost poskytovat lokalizovaný a intenzivní vstup energie do kapalného média bez nutnosti vysokého mechanického nebo tepelného namáhání. To z ní činí atraktivní techniku pro nanoemulgaci, protože dokáže snížit spotřebu energie potřebnou pro proces emulgace a zároveň dosáhnout menší velikosti kapek a užší distribuce velikosti kapek.
Díky těmto přesně ovladatelným ultrazvukovým silám je akustická kavitace výkonným nástrojem pro nanoemulgaci. Jeho schopnost generovat lokalizovaný a intenzivní vstup energie umožňuje rozkládat větší kapičky a vytvářet submikronové a nano kapičky s velmi vysokou účinností.

Emulze voda-olej vyráběná ultrazvukem (Hielscher Ultrasonics)Studie emulzí olej ve vodě (vodní fáze) a voda v oleji (olejová fáze) ukázaly korelaci mezi hustotou energie a velikostí kapek (např. průměr Sauteru). Při zvyšující se hustotě energie je zřejmá tendence k menší velikosti kapek (klikněte na obrázek vpravo). Při vhodných úrovních hustoty energie může ultrazvuk snadno a spolehlivě dosáhnout střední velikosti kapek v nanorozsahu.

Ultrazvukové sondy pro účinnou emulgaci

Hielscher nabízí širokou škálu ultrazvukových přístrojů typu sondy a příslušenství pro účinnou emulgaci a dispergaci kapalin v dávkovém a průtokovém režimu.
Systémy skládající se z několika ultrazvukových procesorů, z nichž každý má výkon až 16 000 wattů, poskytují kapacitu potřebnou k převedení této laboratorní aplikace do efektivní výrobní metody pro získání jemně dispergovaných emulzí v kontinuálním toku nebo v dávce – dosažení výsledků srovnatelných s dnešními nejlepšími dostupnými vysokotlakými homogenizátory, jako je například nový clonový ventil. Kromě této vysoké účinnosti při kontinuální emulgaci vyžadují ultrazvuková zařízení Hielscher velmi nízkou údržbu a jsou velmi snadno ovladatelná a čistitelná. Ultrazvuk ve skutečnosti podporuje čištění a oplachování. Ultrazvukový výkon je nastavitelný a lze jej přizpůsobit konkrétním produktům a požadavkům na emulgaci. K dispozici jsou také speciální reaktory s průtočnou buňkou, které splňují pokročilé požadavky CIP (clean-in-place) a SIP (sterilize-in-place).

Průmyslový ultrazvukový homogenizátor pro účinnou emulgaci oleje a vody. Ultrazvuku je vysoce účinný při výrobě dlouhodobě stabilních nanoemulzí.

MultiSonoReactor MSR-4 je průmyslový inline homogenizační reaktor vhodný pro (nano-)emulgační procesy s vysokou výkonností.

Níže uvedená tabulka vám poskytuje přibližný přehled o zpracovatelské kapacitě našich ultrasonicators:

Objem dávky Průtok Doporučená zařízení
0Přibližně 5 až 1,5 ml Není k dispozici VialTweeter
1 až 500 ml 10 až 200 ml / min UP100H
10 až 2000 ml 20 až 400 ml/min UP200Ht, UP400St
0.1 až 20L 0.2 až 4 l/min UIP2000hdT
10 až 100 l 2 až 10 l/min UIP4000hdT
15 až 150 l 3 až 15 l/min UIP6000hdT
Není k dispozici 10 až 100 l / min UIP16000
Není k dispozici větší shluk UIP16000

Kontaktujte nás! / Zeptejte se nás!

Vyžádejte si více informací

Použijte prosím níže uvedený formulář a vyžádejte si další informace o ultrazvukových emulgátorech, aplikacích a ceně. Rádi s Vámi prodiskutujeme Váš emulgační proces a nabídneme Vám ultrazvukový systém, který splní Vaše požadavky!









Vezměte prosím na vědomí naše Zásady ochrany osobních údajů.




Toto video demonstruje ultrazvukový procesor Hielscher UP400S při přípravě emulze rostlinného oleje ve vodě o velikosti nano.

Emulgace rostlinného oleje ve vodě pomocí UP400S

Miniatura videa

Ultrazvukové homogenizátory s vysokým smykem se používají v laboratorním, stolním, pilotním a průmyslovém zpracování.

Hielscher Ultrasonics vyrábí vysoce výkonné ultrazvukové homogenizátory pro míchání aplikací, disperze, emulgaci a extrakci v laboratorním, pilotním a průmyslovém měřítku.



Literatura / Reference

Fakta, která stojí za to vědět

Definice pojmu “emulze”

Emulze je směs dvou nebo více nemísitelných kapalin, jako je olej a voda.
Emulze mohou být buď olej ve vodě (kde jsou kapičky oleje dispergovány ve vodě) nebo voda v oleji (kde jsou kapičky vody dispergovány v oleji). Emulze se používají v různých aplikacích, včetně potravinářských výrobků (jako jsou salátové dresinky a majonéza), kosmetiky (jako jsou pleťové vody a krémy) a léčiv (jako jsou vakcíny).
Emulgátor funguje tak, že snižuje povrchové napětí mezi dvěma nemísitelnými látkami (jako je olej a voda) v emulzi. To snižuje tendenci těchto dvou látek oddělovat se a umožňuje jim vytvořit stabilní směs.

Jak je emulze stabilní?

Emulze se stabilizuje tím, že se zabrání tomu, aby dispergovaná fáze (kapičky jedné kapaliny) sloazela a oddělila se od kontinuální fáze (okolní kapalina). Pro dosažení stability emulzí je třeba vzít v úvahu několik klíčových bodů:

  • Emulgátory (povrchově aktivní látky):
    – Role: Emulgátory jsou molekuly, které mají jak hydrofilní (přitahující vodu), tak hydrofobní (odpuzující vodu) konce.
    – Akce: Snižují povrchové napětí mezi dvěma nemísitelnými kapalinami a vytvářejí kolem kapiček ochrannou vrstvu, která zabraňuje jejich srůstání.
    – Příklady: Lecitin, polysorbáty a stearoyllaktylát sodný.
  • Mechanické metody:
    Vysoce výkonné míchání: Použití mixérů s vysokým střihem nebo homogenizátorů k rozbití kapek na menší velikosti, zvětšení povrchu a zvýšení stability. Sonikátory typu sondy jsou vynikající a velmi spolehlivou metodou využívající sonomechanické smykové síly. Tyto ultrazvukové smykové síly rozbíjejí velké kapky na nepatrné kapičky a mísí nemísitelné fáze do stabilní emulze.
  • Modifikátory viskozity:
    Zahušťovadla: Zvýšení viskozity kontinuální fáze může zpomalit pohyb kapiček, čímž se sníží pravděpodobnost koalescence.
    – Příklady: Xanthanová guma, guarová guma a karboxymethylcelulóza.
  • Stabilizační činidla:
    – Polymery: Polymery mohou poskytnout sterickou stabilizaci vytvořením silné vrstvy kolem kapiček.
    – Příklady: Pektin, želatina a některé bílkoviny.
  • Elektrostatická stabilizace:
    – Nabít: Některé emulgátory dodávají povrchu kapiček elektrický náboj, což způsobuje, že se navzájem odpuzují a tím snižují koalescenci.
    – Příklady: Kaseinát sodný a sójový lecitin.
  • Regulace teploty:
    – Chlazení: Snížení teploty může zvýšit viskozitu kontinuální fáze a snížit kinetickou energii kapiček, čímž se zabrání koalescenci.
    – Zamezení fázové separace: Zajištění toho, aby teplota zůstala v rozmezí, které zabraňuje oddělení součástí.
  • Aditiva:
    – Antioxidanty: Prevence oxidace může pomoci zachovat integritu emulgátoru a dalších složek.
    – Chelatační činidla: Vázání kovových iontů, které by jinak mohly destabilizovat emulzi.

Použitím správné techniky emulgace lze emulze stabilizovat, což zajistí, že směs zůstane homogenní a v průběhu času si zachová požadované vlastnosti.

Stabilizační emulgátory

Obecně platí, že emulze vyžadují stabilizaci pomocí emulgátoru nebo povrchově aktivní látky. Emulgátory jsou amfifilní – přitahují vodu i tukové látky. To znamená, že mají hydrofilní (vodu milující) a hydrofobní (olej milující) vlastnosti, což jim umožňuje interagovat jak s olejovou, tak s vodní fází emulze. Hydrofilní část molekuly emulgátoru se váže na molekuly vody, zatímco hydrofobní část se váže na molekuly oleje.
Tím, že emulgátor obklopí kapičky oleje molekulami emulgátoru, vytvoří kolem kapiček ochrannou vrstvu, která zabrání tomu, aby se dostaly do vzájemného kontaktu a spojily se (spojily se) a vytvořily větší kapičky. To pomáhá udržovat emulzi stabilní a zabraňuje oddělení.
Vzhledem k tomu, že koalescence kapiček po narušení ovlivňuje konečnou distribuci velikosti kapek, používají se účinně stabilizující emulgátory k udržení konečné distribuce velikosti kapek na úrovni, která se rovná distribuci bezprostředně po narušení kapek v ultrazvukové dispergační zóně. Stabilizátory ve skutečnosti vedou ke zlepšení narušení kapek při konstantní hustotě energie.
Příklady běžně používaných emulgátorů zahrnují lecitin (který se nachází ve vaječných žloutcích a sójových bobech), mono- a diglyceridy, polysorbát 80 a stearoyllaktylát sodný.
