Công nghệ siêu âm Hielscher

UIP4000hdT – Hiệu suất cao 4kW Ultrasonics

UIP4000hdT cung cấp năng lượng siêu âm lên đến 4kW và là một máy sản xuất đáng tin cậy ngay cả trong điều kiện khắt khe. Nó được thiết kế cho các quy trình công nghiệp với nhu cầu năng lượng cao hơn và khối lượng lớn. UIP4000hdT là một bộ xử lý siêu âm mạnh mẽ và mạnh mẽ.
Các ứng dụng điển hình của UIP4000hdT bao gồm đồng nhất, nhũ tương, Phân tán & hạt mịn phay, Khai thác, malaxation của dầu ôliu, giải thể hoặc là Phản ứng Sonochemical Như Sono tổng hợpSono-xúc tác.

UIP4000hdT dòng tế bào cho sonication nội tuyến trên quy mô công nghiệp

Hệ thống công suất cao này đặc biệt thuận lợi, vì không có phương tiện làm mát bổ sung, chẳng hạn như nước hoặc khí nén, là cần thiết. Thiết kế đặc biệt của hệ thống này cho phép sử dụng trong điều kiện vận hành cực đoan, chẳng hạn như bụi, bụi bẩn, nhiệt độ và độ ẩm. Bộ vi xử lý siêu âm bao gồm Titan và thép không gỉ. Mặt bích dao động-Việt đã chứng minh rất hữu ích cho việc tích hợp vào máy móc và thực vật. Nó đã được thích nghi với các điều kiện kỹ thuật mới về hành vi dao động chính xác.

Khái niệm mô-đun của UIP4000hdT cung cấp cho bạn một hệ thống tiết kiệm không gian mạnh mẽ và rất dễ dàng. Bộ chuyển đổi và máy phát điện được chứa riêng biệt với nhau và được kết nối qua cáp. Thiết kế khép kín làm giảm công việc cần thiết để lắp đặt, vận hành và bảo trì ở mức tối thiểu. Nhiều mô-đun UIP4000hdT có thể dễ dàng kết hợp để tạo thành các cụm có khả năng xử lý cao hơn.

Công suất xử lý 4kW
quá trình
Tốc độ dòng
diesel sinh học transesterification
1 đến 3m ³/giờ
nhũ tươngVí dụ. dầu/nước
0.4 đến 2m ³/giờ
khai thác tế bàoVí dụ. Tảo
0.1 đến 0.8m ³/HR
Phân tán / sự phóng đại
0.02 đến 0.4m ³/giờ
ướt phay và mài
0.01 đến 0.02m ³/giờ

Nói chung, các tế bào dòng chảy cũng như các đầu dò siêu âm được nằm trong một tủ thép không gỉ hai vách mà đi kèm với một cách âm rất hiệu quả. Nếu cần thiết, UIP4000hdT có thể được sử dụng cho sonication của chất lỏng trong lò phản ứng tùy chỉnh cụ thể. Tất nhiên, UIP4000hdT có khả năng chạy liên tục ở đầu ra công suất đầy đủ (24 giờ/7days) như tất cả các hệ thống siêu âm từ Hielscher Ultrasonics.

UIP4000hdT là một ultrasonicator công nghiệp đầy đủ cho đồng nhất và khai thác liên tục.

Hielscher của UIP4000hdT – 4kW hiệu suất cao Ultrasonics cho các quy trình ở chế độ Flow-through

Yêu cầu thông tin




Lưu ý của chúng tôi Chính sách bảo mật.


Các UIP4000hdT trong nháy mắt

  • 4000 Watts mạnh mẽ ultrasonicator
  • đáng tin cậy cho các quá trình sonication nặng
  • Hoạt động 24/7
  • cấp công nghiệp
  • màn hình cảm ứng màu
  • duyệt điều khiển từ xa
  • ghi dữ liệu tự động về quyền lực, biên độ, thời gian sonication, Temperature, áp suất
  • thẻ ComboCard SD / USB tích hợp
  • cảm biến nhiệt độ pluggable
  • cảm biến áp suất có thể cắm (tùy chọn có sẵn)
  • kết nối mạng nội bộ
  • Kết nối Ethernet
  • không cài đặt phần mềm
  • tự động điều chỉnh tần số

Màn hình cảm ứng màu

Màn hình màu cảm ứng của dòng sản phẩm siêu âm công nghiệp Hielt của HielscherMột cải tiến lớn từ quan cảnh hoạt động là màn hình cảm ứng màu. Màn hình cảm ứng và bút stylus nhạy cảm này cho phép xử lý dễ dàng, trong khi cài đặt chính xác các thông số hoạt động và hiển thị thiết lập công suất siêu âm được đảm bảo và kết hợp với sự thoải mái cao nhất cho người vận hành. Trình đơn điều khiển kỹ thuật số là trực quan để sử dụng như giảm đến các thiết lập chính. Cài đặt biên độ/nguồn điện và chế độ xung có thể được điều chỉnh bằng một thanh trượt cảm ứng màu (với 1%, 5% hoặc 10% Snap). Người dùng quyết định, nếu ông thích Hiển thị biên độ và quyền lực như biểu đồ thanh màu hoặc đại diện số. Màn hình có thể được thay đổi từ chế độ xem thông thường sang chế độ hiển thị BIG NUMBER, được đặc trưng bởi sự tương phản nặng và kích thước phông chữ lớn để cải thiện khả năng hiển thị.

trình duyệt điều khiển từ xa

Kiểm soát chính xác điều trị siêu âm (Click vào để phóng to!)

UIP4000hdT có thể được kiểm soát bằng cách sử dụng bất kỳ trình duyệt phổ biến, chẳng hạn như Internet Explorer, Safari, Firefox, Mozilla, điện thoại di động IE/Safari sử dụng giao diện web LAN mới. Kết nối mạng LAN là một thiết lập plug-n-Play rất đơn giản và không yêu cầu cài đặt phần mềm. Thiết bị siêu âm hoạt động như máy chủ DHCP/khách hàng và yêu cầu hoặc chỉ định một IP một. Thiết bị có thể được vận hành trực tiếp từ PC/MAC hoặc sử dụng công tắc hoặc bộ định tuyến. Sử dụng bộ định tuyến không dây tùy chọn cấu hình sẵn, thiết bị có thể được điều khiển từ hầu hết các điện thoại thông minh hoặc máy tính bảng, ví dụ như Apple iPad. Sử dụng cổng chuyển tiếp của một bộ định tuyến được kết nối, bạn có thể kiểm soát UIP4000hdT của bạn qua Internet từ bất kỳ nơi nào trên thế giới – điện thoại thông minh hoặc máy tính bảng của bạn là điều khiển từ xa.

Mạng được xây dựng

Một tính năng thông minh khác của UIP4000hdT là hoạt động và điều khiển qua LAN (mạng cục bộ) tạo điều kiện thuận lợi cho hoạt động và cho phép xử lý linh hoạt cao. Tất cả thông tin của quá trình sonication được ghi lại trên thẻ dữ liệu SD/USB, tự động. Một cảm biến cắm có thể đo nhiệt độ vĩnh viễn trong khi một cảm biến áp suất có sẵn tùy chọn được cắm thêm.

tự động điều chỉnh tần số

Giống như tất cả các thiết bị siêu âm Hielscher, UIP4000hdT đi kèm với một điều chỉnh tần số tự động thông minh. Khi thiết bị được bật, máy phát sẽ cảm nhận được tần số hoạt động tối ưu. Sau đó nó sẽ thúc đẩy thiết bị ở tần số này. Điều đó cải thiện hiệu quả năng lượng tổng thể và độ tin cậy của các thiết bị siêu âm của chúng tôi. Tất cả bạn cần làm, là để chuyển đổi hệ thống trên. Các máy phát điện sẽ thực hiện điều chỉnh tần số tự động trong một phần nhỏ của một giây.

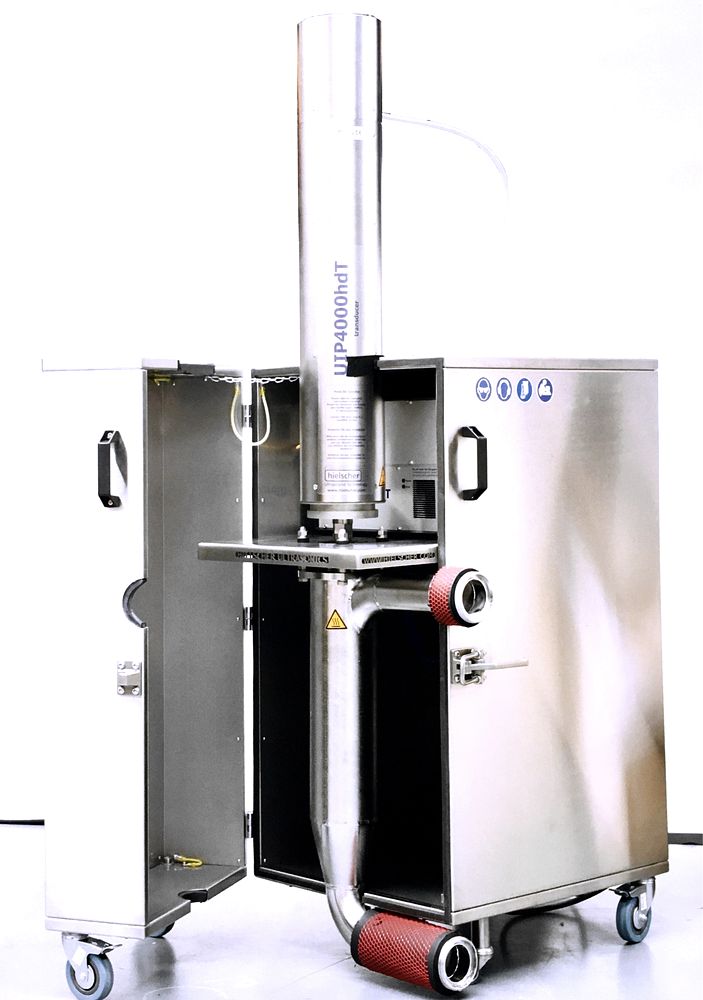

Hielscher của UIP4000hdT trong kèm theo trong một tủ thép không gỉ, trong đó cung cấp cô lập âm thanh.

UIP4000hdT trong tủ

Đơn vị siêu âm hiệu suất cao

Hielscher Ultrasonics’ bộ vi xử lý siêu âm công nghiệp có thể cung cấp biên độ rất cao. Khuếch đại lên đến 200 μm có thể dễ dàng chạy trong 24/7 hoạt động. Đối với biên độ cao hơn thậm chí, tùy chỉnh siêu âm sonotrodes có sẵn. Mạnh mẽ của thiết bị siêu âm của Hielscher cho phép 24/7 hoạt động ở nhiệm vụ nặng nề và trong môi trường đòi hỏi.

Liên hệ chúng tôi! / Hỏi chúng tôi!

Vui lòng sử dụng mẫu dưới đây, nếu bạn muốn yêu cầu thêm thông tin về đồng nhất bằng siêu âm. Chúng tôi sẽ vui lòng cung cấp cho bạn một hệ thống siêu âm đáp ứng yêu cầu của bạn.











Bạn không chắc chắn hệ thống siêu âm nào là phù hợp nhất cho quá trình của bạn?
Bảng dưới đây cho bạn một dấu hiệu về khả năng xử lý gần đúng của máy siêu âm:

batch Khối lượng Tốc độ dòng Thiết bị khuyến nghị
0.5 đến 1.5mL N.A. VialTweeter
1 đến 500ml 10 đến 200mL / phút UP100H
10 đến 2000mL 20 đến 400mL / phút UP200Ht, UP400St
0.1 đến 20L 00,2 đến 4L / phút UIP2000hdT
10 đến 100L 2 đến 10L / phút UIP4000hdT
N.A. 10 đến 100L / phút UIP16000
N.A. lớn hơn Cụm UIP16000

Sự kiện đáng biết

Khái niệm cơ bản của siêu âm homogenization

Siêu âm homogenizers được sử dụng để phân tán, nhũ tương, ướt-phay, Nano- & micronization, khai thác (từ thực vật và các mô tế bào), tổng hợp và xúc tác hóa chất (cái gọi là Sono-hóa học) cũng như degassing. Siêu âm đồng nhất thường được sử dụng như là thuật ngữ ô bao gồm tất cả các ứng dụng đã đề cập. Sự đồng nhất hỗ trợ siêu âm dựa trên nguyên tắc làm việc của khoang âm thanh, xảy ra khi sóng siêu âm cường độ cao được kết hợp vào môi trường lỏng. Dưới sóng siêu âm cường độ cao, các bong bóng chân không phút được tạo ra trong môi trường, phát triển qua chu kỳ áp suất thấp/áp suất yếu của sóng siêu âm. Tại một điểm nhất định, khi các bong bóng vi đã đạt đến một tình trạng năng lượng, mà tại đó họ không thể hấp thụ nhiều hơn, chúng sụp đổ dữ dội. Hiện tượng nổ bong bóng chân không được gọi là cavitation. Sự nổ của các bong bóng chân không tạo ra sóng xung đột, streaming/máy bay phản lực chất lỏng, cắt cao, nhiệt độ cao và chênh lệch áp suất với đủ năng lượng để phá vỡ trái phiếu hóa trị, các phân tử Flex và gây ra phản ứng hoá học.

Để có kết quả tốt nhất trong quá trình đồng nhất, bộ xử lý siêu âm và thiết lập của nó có thể được tối ưu hóa bằng cách thay đổi các biến sau:

  • Biên độ (thuyên của sonotrode)
  • Áp lực
  • nhiệt độ
  • Sonication tàu (lô hoặc dòng tế bào: kích thước, hình học, tốc độ dòng chảy)

Bộ vi xử lý siêu âm hiệu suất cao của Hielscher sử dụng máy phát điện áp lực làm từ tinh thể titanat của chì zirconate. Các rung động được truyền xuống một sừng Titan điều chỉnh cộng hưởng tại 19-26 kHz. Từ sừng rung siêu âm được kết hợp qua siêu âm sonotrode (tip, thăm dò) vào môi trường chất lỏng. Hielscher cung cấp bộ vi xử lý siêu âm với xếp hạng công suất từ 50 đến 16.000 watt cho mỗi đơn vị siêu âm và bao gồm do đó các yêu cầu từ các máy siêu âm phòng thí nghiệm nhỏ và thiết Thông qua.

Điều khiển quy trình tinh vi cho kết quả Sonication tối ưu

Điều kiện Sonication là rất quan trọng cho đầu ra, kết quả quá trình và khả năng tái tạo của quá trình siêu âm. Bên cạnh việc kiểm soát chính xác sản lượng điện siêu âm, điều chỉnh theo biên độ và năng lực, nhiệt độ, áp suất và thời gian sonication là những yếu tố quan trọng. Bộ vi xử lý siêu âm kỹ thuật số của Hielscher đi kèm với một cặp nhiệt có thể cắm. Một cảm biến áp suất có thể cắm được tùy chọn. Cả hai cảm biến được kết nối với máy phát siêu âm, được trang bị một thẻ SD nội bộ. Phần mềm của thiết bị siêu âm viết tất cả dữ liệu quá trình (ngày, thời gian, biên độ, năng lượng siêu âm, năng lượng ròng, nhiệt độ, áp suất) trong một tệp CSV trên thẻ SD. Điều này làm cho sonication của bạn chạy tương đương và tái sanh sản.

Đối với biên độ cao, cần có công suất đầu ra cao hơn. Dưới tải tăng như độ nhớt cao của trung bình hoặc áp lực cao, một sức mạnh siêu âm tăng là cần thiết để thúc đẩy sonotrode ở biên độ mong muốn. Lớn hơn bề mặt phía trước của sonotrode (tip), sức mạnh hơn là cần thiết để cho nó cộng hưởng. Với một sonotrode lớn hơn, khối lượng lớn hơn có thể được xử lý. Hielscher của công nghiệp sonotrodes và cascatrodes có thể cung cấp biên độ rất cao. Khuếch đại lên đến 200 μm có thể dễ dàng chạy trong 24/7 hoạt động. Đối với biên độ cao hơn thậm chí, tùy chỉnh siêu âm sonotrodes có sẵn. Các sức mạnh của ultrasonicators Hielscher của cho phép cho 24/7 hoạt động dưới tải nặng và trong điều kiện đòi hỏi.

Đối với hầu hết các quá trình siêu âm, nhiệt độ của phương tiện sonicated nên càng thấp càng tốt cho một nhiệt độ thấp thúc đẩy việc tạo ra cavitation dữ dội. Hielscher cung cấp các tế bào dòng chảy siêu âm và lò phản ứng với áo khoác làm mát, hỗ trợ việc duy trì nhiệt độ quá trình tối ưu. Các tế bào dòng chảy và reactores là pressurizable, quá. Dưới áp lực cao, cavitation dữ dội hơn xảy ra. Do đó, Hielscher cung cấp các lò phản ứng có thể dễ dàng áp lực lên đến 300atm.

Hielscher Ultrasonics sản xuất đầu dò siêu âm có kích thước và hình dạng khác nhau (ví dụ: cascatrodes), cho phép để mở rộng quy mô tất cả các kết quả quá trình siêu âm hoàn toàn tuyến tính. Với 16kW siêu âm homogenizers và đa dạng các loại sonotrodes và các lò phản ứng tế bào dòng chảy, Hielscher là đối tác lâu dài có kinh nghiệm của bạn cho các quá trình siêu âm trên quy mô công nghiệp. Bên cạnh sự đa dạng của ultrasonicators tiêu chuẩn, Hielscher thiết kế và sản xuất các hệ thống tùy chỉnh, quá.
