Công nghệ siêu âm Hielscher

UIP500hdT – Chế biến Công nghiệp ở quy mô nhỏ

Bộ xử lý siêu âm UIP500hdT (20kHz, 500W) là một thiết bị cấp công nghiệp để thử nghiệm thí điểm và xử lý quy mô nhỏ của chất lỏng. Trong số các ứng dụng phổ biến nhất của UIP500hdT là đồng nhất, phân tán, nhũ tương, phân hủy tế bào và phản ứng sonochemical. Màn hình màu cảm ứng đầy đủ, điều khiển từ xa của trình duyệt, tự động truyền dữ liệu trên một ComboCard SD / USB tích hợp cũng như các cảm biến nhiệt độ và áp suất cho phép bạn kiểm soát toàn bộ quy trình và tiện ích vận hành cao.

UIP500hdT hoạt động với tần số siêu âm là 20kHz. Sóng siêu âm ở tần số này tạo ra cavitation sâu trong chất lỏng. Các hiệu ứng cavitational có thể được sử dụng cho ứng dụng đa dạng, nhu la: Nhũ hóa, Phân tán, Đồng nhất, sự gián đoạn và chiết xuất tế bào, sự phóng đại, và sự khử khí.

UIP500hdT có thể được sử dụng với rất nhiều phụ kiện, chẳng hạn như sonotrodes khác nhau, boosters, và các tế bào dòng chảy. Để chế biến các lô lớn hơn 5 lít, chúng tôi thường khuyên bạn nên sonicate sử dụng lò phản ứng tế bào dòng chảy (chế độ dòng chảy) để đạt được tính nhất quán chế biến cao hơn. Khi được sử dụng cho sonication của chất lỏng trong chế độ dòng chảy, UIP500hdT thường có thể xử lý từ 0,25 đến 2,0 lít / phút (tỷ lệ thực tế sẽ phụ thuộc vào ứng dụng). Như tất cả thiết bị của chúng tôi, UIP500hdT có thể hoạt động 24 giờ mỗi ngày (24h / 7d). Do đó, thiết lập này có thể xử lý khoảng. 0,5 đến 3m3 mỗi ngày. Đối với sản lượng sản xuất cao hơn, chúng tôi khuyên bạn nên sử dụng một trong các thiết bị sau:

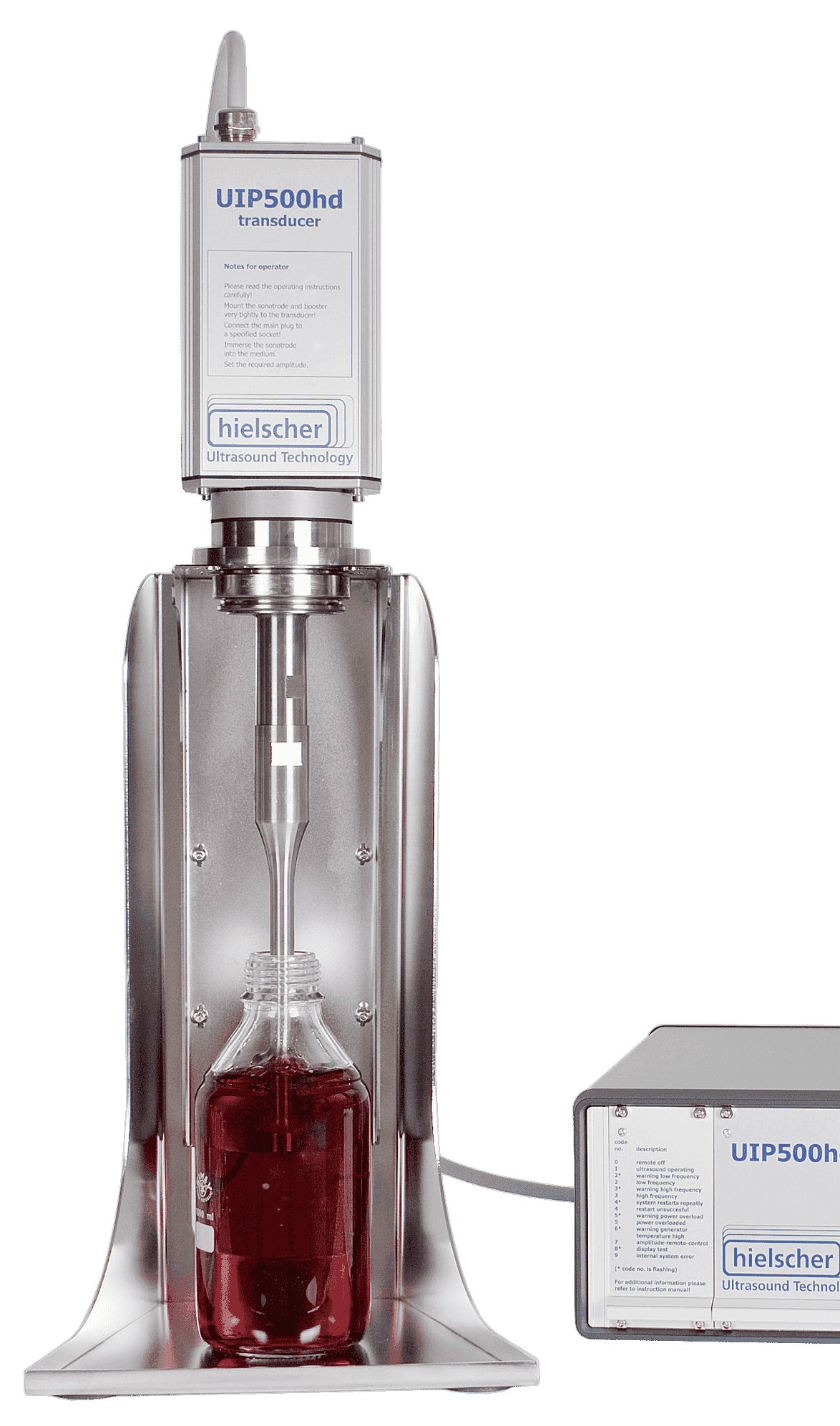

Siêu âm UIP500hdT là một máy tạo máu siêu âm 500 W (xem để phóng to!)

UIP500hdT với dòng chảy tế bào

Yêu cầu thông tin




Lưu ý của chúng tôi Chính sách bảo mật.


Siêu âm điện với Kiểm soát Toàn bộ Quy trình

Siêu âm điện là giải pháp xử lý cho các ứng dụng chất lỏng khác nhau, chẳng hạn như nhũ tương, giảm kích thước hạt, mài hoặc là giải thể. UIP500hdT cung cấp các sóng siêu âm cường độ cao tạo ra các cavitation mạnh. Siêu âm cavitation và các lực cắt thành công hoàn thành nhiệm vụ đòi hỏi mà không có vấn đề. Để đảm bảo một sự nhất quán chất lượng quá trình, không chỉ cung cấp điện siêu âm thực sự là cần thiết, thay vào đó tất cả các thông số quy trình quan trọng phải được kiểm soát. Thế hệ mới của bộ vi xử lý siêu âm hdT cho phép người sử dụng vận hành hệ thống siêu âm thông qua màn hình cảm ứng hoặc điều khiển từ xa của trình duyệt. Tất cả các thông số quy trình có liên quan – chẳng hạn như biên độ, sonication thời gian, nhiệt độ và áp lực – được tự động ghi lại và lưu dưới dạng CSV trên thẻ SD / USB ComboCard tích hợp.
Bằng cách này, UIP500hdT mới cung cấp sức mạnh siêu âm giống như UIP500hd của nó trước, nhưng có ưu điểm vượt trội, làm cho quá trình siêu âm thân thiện với người sử dụng hơn. Từ quan sát vận hành, việc kiểm soát chính xác các thông số của quá trình siêu âm là các chức năng chính tuyệt đối.

Các tính năng UIP500hdT:

  • Siêu âm điện công suất 500 watts
  • được xây dựng cho các hoạt động nặng
  • chạy 24/7
  • tiêu chuẩn công nghiệp
  • màn hình cảm ứng màu
  • trình duyệt điều khiển từ xa
  • ghi dữ liệu
  • thẻ ComboCard SD / USB tích hợp
  • cảm biến nhiệt độ
  • cảm biến áp suất (tùy chọn có sẵn)
  • kết nối mạng nội bộ
  • Kết nối Ethernet
  • không cài đặt phần mềm
  • tự động điều chỉnh tần số

Màn hình cảm ứng màu

Màn hình màu cảm ứng của dòng sản phẩm siêu âm công nghiệp Hielt của HielscherMàn hình cảm ứng màu là một cải tiến tuyệt vời làm cho thiết bị thậm chí còn thân thiện hơn. Màn hình cảm ứng và bút cảm ứng cho phép xử lý dễ dàng và đảm bảo cài đặt chính xác các thông số hoạt động và hiển thị cài đặt điện siêu âm. Trình đơn điều khiển kỹ thuật số trực quan để sử dụng và có trình đơn cài đặt cấu trúc rõ ràng. Cài đặt biên độ / năng lượng và chế độ xung có thể được điều chỉnh bằng thanh trượt cảm ứng màu (với tỷ lệ 1%, 5% hoặc 10% chụp). Người sử dụng quyết định, nếu anh ta thích màn hình hiển thị của biên độ và điện năng như bargraphs màu hoặc đại diện số. Màn hình có thể được thay đổi từ chế độ xem thông thường sang chế độ BIG NUMBER, nơi có độ tương phản cao và cỡ phông lớn giúp dễ đọc hơn.

trình duyệt điều khiển từ xa

Bộ vi xử lý công nghiệp của Hielscher trong dòng sản phẩm hdT có thể thoải mái và thân thiện với người sử dụng thông qua điều khiển từ xa của trình duyệt. Do giao diện web LAN mới, UIP500hdT có thể được kiểm soát bằng bất kỳ trình duyệt phổ biến nào, chẳng hạn như Internet Explorer, Safari, Firefox, Mozilla, điện thoại di động IE / Safari. Kết nối LAN là một thiết lập plug-n-play đơn giản mà không đòi hỏi phải cài đặt phần mềm. Thiết bị siêu âm hoạt động như DHCP server / client và yêu cầu hoặc chỉ định một IP tự động. Thiết bị có thể được vận hành trực tiếp từ PC / MAC hoặc sử dụng một switch hoặc router. Sử dụng bộ định tuyến không dây tùy chọn cấu hình sẵn, thiết bị có thể được điều khiển từ hầu hết các điện thoại thông minh hoặc máy tính bảng, ví dụ như iPad của Apple. Sử dụng cổng chuyển tiếp của một bộ định tuyến kết nối, bạn có thể kiểm soát UIP500hdT qua internet từ bất kỳ đâu trên thế giới – sử dụng điện thoại thông minh hoặc máy tính bảng của bạn làm điều khiển từ xa.

Mạng được xây dựng

UIP500hdT có thể được vận hành và điều khiển thông qua mạng LAN (mạng nội bộ, xem hộp bên phải) tạo thuận lợi cho hoạt động và cho phép tính linh hoạt cao. Tất cả các thông tin về quá trình sonication được ghi trên thẻ dữ liệu SD / USB, tự động. Cảm biến cắm được đo nhiệt độ vĩnh viễn. Có thể cắm thêm một bộ cảm biến áp lực có sẵn để ghi lại áp suất.

tự động điều chỉnh tần số

Tất cả các thiết bị siêu âm Hielscher đều được trang bị hệ thống điều chỉnh tần số tự động thông minh. Khi thiết bị được bật, máy phát sẽ nhận được tần số hoạt động tối ưu và đảm bảo rằng thiết bị hoạt động ở tần số này. Việc điều chỉnh tần số tự động cải thiện hiệu quả năng lượng tổng thể và độ tin cậy của các thiết bị siêu âm của chúng tôi.

Cấp độ công nghiệp và hiệu quả vượt trội

UIP500hdT là được xây dựng để sản xuất thương mại và đáp ứng các tiêu chuẩn công nghiệp. Thiết kế bền, bền của nó đã được chứng minh trong nhiều công trình thương mại trên toàn thế giới, nơi nó được sử dụng cho sản xuất và các ứng dụng nặng. Bộ xử lý siêu âm này chỉ yêu cầu ít bảo trì, dễ cài đặt và đơn giản để làm sạch và vệ sinh. Các lò phản ứng tế bào dòng chảy đặc biệt đáp ứng yêu cầu CIP tiên tiến (làm sạch tại chỗ) và SIP (khử trùng tại chỗ) cũng có sẵn. Bộ chuyển đổi của UIP500hdT là Lớp IP65, để nó có thể được cài đặt trong môi trường đòi hỏi. Đầu dò có thể xử lý bụi, độ ẩm, hoạt động bên ngoài vv, trong khi máy phát có thể được đặt từ xa ở một khu vực khác.(Nhấn vào để xem lớn hơn!) Hiệu suất năng lượng tổng thể là rất quan trọng đối với quá trình xử lý siêu âm của chất lỏng. Hiệu quả mô tả bao nhiêu sức mạnh được truyền từ phích cắm vào chất lỏng. Chất đồng nhất bằng siêu âm của chúng tôi có hiệu quả tổng thể trên 80%.
Các thiết bị siêu âm của chúng tôi có hiệu quả cao trong việc chuyển đổi năng lượng điện sang dao động cơ học của sonotrode, do đó các đầu dò siêu âm băng vệ đất của chúng tôi có một nhà ở kín. Không có khe thông gió trong trường hợp đầu dò. Do mất năng lượng gây ra sự nóng lên trong vỏ của đầu dò khép kín rất thấp nên không cần phải làm mát bằng ép buộc, chẳng hạn như khí nén hoặc nước. Tuy nhiên, thực tế quan trọng nhất là nhiều năng lượng hơn được chuyển thành sóng siêu âm trong chất lỏng, kết quả là một sonication cường độ cao hơn. Hiệu suất năng lượng tổng thể của UIP500hdT là xấp xỉ. 80-90% từ phích cắm nguồn vào chất lỏng (bấm vào hình ảnh ở trên để phóng to biểu đồ).

Điều khiển toàn bộ dải và hiệu suất cao

UIP500hdT có thể chạy được vĩnh viễn ở 500W. Công suất phát ra ở biên độ được kiểm soát, do đó sự dịch chuyển của các dao động siêu âm cơ học tại sonotrode là không đổi trong tất cả các điều kiện tải (ví dụ như ở áp lực biến động, độ nhớt vv). Bạn có thể thay đổi biên độ từ 20 đến 100% tại máy phát điện và bằng cách gắn một trong những sừng tăng cường khác nhau. Biên độ được lựa chọn đang được giữ liên tục, trong khi sonicating bất kỳ vật liệu ở bất kỳ áp lực. Nhờ đó bạn có kiểm soát toàn bộ các thông số siêu âm quan trọng nhất: Amplitude.

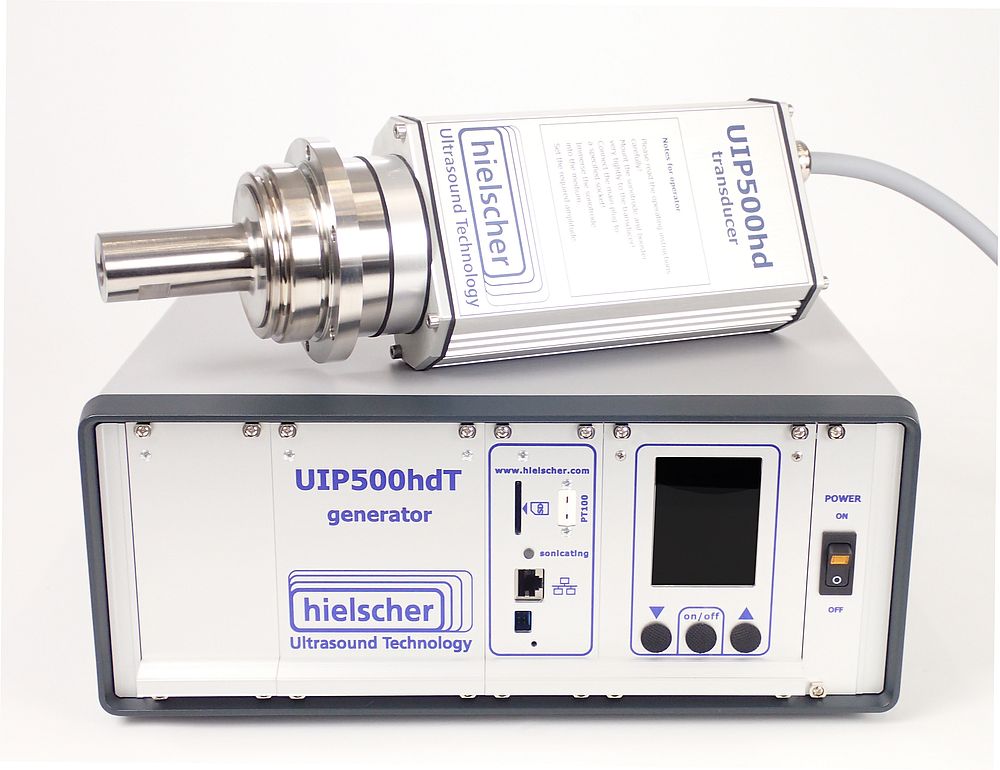

Đầu dò UIP500hdT và máy phát điện (Click to enlarge!)

UIP500hdT

Nâng cấp!
Nếu bạn có một người tiền nhiệm như UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, bạn có thể nâng cấp thiết bị của mình lên phiên bản hdT kỹ thuật số. Nhấp vào đây để tìm hiểu thêm về nâng cấp từ phiên bản hd to hdT!

Yêu cầu đề xuất cho mục này!

Để nhận được một đề nghị, xin vui lòng đặt chi tiết liên lạc của bạn vào mẫu dưới đây. Một cấu hình thiết bị điển hình được chọn trước. Cảm thấy tự do để sửa đổi các lựa chọn trước khi nhấp vào nút để yêu cầu đề xuất.








Vui lòng cho biết thông tin mà bạn muốn nhận, dưới đây:



  • Đầu dò UIP500

    bao gồm trong đầu dò siêu âm và máy phát điện, tần số siêu âm 20kHz, Hệ thống điều chỉnh tần số tự động, biên độ 25 micron, biên độ có thể chỉnh từ 20 đến 100%, bảo vệ khô chạy, đầu dò IP64 Grade, điều khiển kỹ thuật số, với màu màn hình cảm ứng, đếm giờ tích hợp xuống (0,1 SEC đến 99 ngày), tắt máy khi đầu vào năng lượng cuối cùng đạt: ws, WH, kWh; tự động hiệu chuẩn khi cần thiết: xác định sức mạnh nhàn rỗi phụ thuộc vào biên độ để dislpay đầu vào năng lượng hiệu quả, ghi dữ liệu: biên độ, quyền lực, thời gian, nhiệt độ trên nội bộ SD/USB ComboCard (1GB), Hiển thị và điều khiển từ xa qua trình duyệt trên máy tính hoặc MAC không cần cài đặt phần mềm, với cảm biến nhiệt độ, chỉ báo nhiệt độ: ° c, ° f (-50 ° c đến 200 ° c), giám sát nhiệt độ: biến đổi-tắt/trên các điểm (-50 ° c – 200 ° c), đầu dò cáp 3m cho máy phát điện, với các công cụ gắn, sừng Titan với nữ thread M14x1



  • để sử dụng với mặt bích RFLA100, cho hoạt động dòng chảy hoặc hàng loạt, titan, đường kính đầu 18mm, chủ đề nam M14x1, xấp xỉ. chiều dài 125mm (w / o thread), khoảng cách biên độ. 1: 3.5



  • để sử dụng với mặt bích RFLA100, cho hoạt động dòng chảy hoặc hàng loạt, titan, đường kính đầu 22mm, chủ đề nam M14x1, xấp xỉ. chiều dài 125mm (w / o thread), khoảng cách biên độ. 1: 2.4.



  • để sử dụng với mặt bích RFLA100, cho hoạt động dòng chảy hoặc hàng loạt, titan, đường kính đầu 34mm, chủ đề nam M14x1, xấp xỉ. chiều dài 125mm (w / o thread), khoảng cách biên độ. 1: 1.0



  • để sử dụng với mặt bích RFLA100, cho hoạt động dòng chảy hoặc hàng loạt, titan, đường kính đầu 40mm, chủ đề nam M14x1, xấp xỉ. chiều dài 125mm (w / o thread), khoảng cách biên độ. 1: 0.7



  • cho hoạt động hàng loạt, titan, đường kính đầu 50mm, chủ đề nam M14x1, xấp xỉ. chiều dài 125mm (w / o thread), khoảng cách biên độ. 1: 0.5



  • với mặt bích thép không rỉ tách rời, cho dòng chảy tế bào hoặc hoạt động theo lô, titan, đường kính đầu 50mm, chủ đề nam M14x1, xấp xỉ. chiều dài 125mm (w / o thread), khoảng cách biên độ. 1: 0.5



  • với vòng đệm O-ring (2xNBR) đến sonotrode, đường kính 100mm, thép không rỉ, để sử dụng với sonotrodes BS4d18, BS4d22, BS4d34 hoặc BS4d40, với O-Ring (NBR) để gắn vào các tế bào dòng chảy FC100L1-1S hoặc FC100L1K-1S



  • lò phản ứng bằng thép không rỉ có thể phân hủy, tối đa áp suất 10 thanh, cho UIP500hdT đến UIP2000hdT kết hợp với mặt bích sonotrode và đứng ST2, NBR O-ring, đầu nối ống (1/2 inch) với clip



  • lò phản ứng bằng thép không rỉ phân hủy với áo khoác mát, tối đa áp suất 10 thanh, cho UIP500hdT đến UIP2000hdT kết hợp với mặt bích sonotrode và đứng ST2, NBR O-ring, đầu nối ống (lỏng 1/2 inch, làm mát 1/4 inch) với clip



  • cho các tế bào dòng chảy FC100L1-1S hoặc FC100L1K-1S, để giảm khối lượng lò phản ứng, để sử dụng với sonotrode BS4d18 (F) hoặc BS4d22 (F), vòng đệm NBR O-ring, thép không rỉ



  • Insert34, cho các tế bào dòng chảy FC100L1-1S hoặc FC100L1K-1S, để giảm khối lượng lò phản ứng, để sử dụng với sonotrode BS4d18 (F), BS4d22 (F) hoặc BS4d34 (F), vòng đệm NBR OO, thép không rỉ



  • tăng cơ học (hoặc giảm) biên độ tại sonotrode, biên độ tỷ lệ 1: 1,2 (hoặc 1: 0,83), titan, sợi chỉ nữ M14x1, dùng với bu lông ren titanium (TiM14x1)



  • tăng cơ học (hoặc giảm) biên độ tại sonotrode, biên độ tỷ lệ 1: 1,4 (hoặc 1: 0.71), titan, sợi chỉ nữ M14x1, dùng với bu lông ren titanium (TiM14x1)



  • tăng cơ học (hoặc giảm) biên độ tại sonotrode, biên độ tỷ lệ 1: 1,8 (hoặc 1: 0.56), titan, sợi chỉ nữ M14x1, dùng với bu lông ren titanium (TiM14x1)



  • tăng cơ học (hoặc giảm) biên độ tại sonotrode, biên độ tỷ lệ 1: 2,2 (hoặc 1: 0.45), titan, sợi chỉ nữ M14x1, dùng với bu lông ren titanium (TiM14x1)



  • Đứng cho bộ vi xử lý siêu âm UIP500hdT, UIP1000hdT và UIP2000hdT

    thép không gỉ được đánh bóng bằng điện, cần thiết cho các tế bào dòng chảy FC100L1-1S hoặc FC100L1K-1S, có thể điều chỉnh chiều cao 370 đến 590mm,



  • LabLift, ví dụ như cho sonication dữ dội của chất lỏng trong Cốc thủy tinh trong phòng thí nghiệm.

    để dễ dàng định vị các mẫu dưới đầu dò siêu âm để kiểm soát độ sâu đục, thép không gỉ, chân 100x100mm, chiều cao điều chỉnh: 50 đến 125mm



  • Hộp bảo vệ âm thanh cho UIP500hdT, UIP1000hdT và UIP2000hdT ultrasonicators để giảm sự phân tích âm thanh của cavitational xử lý.

    UIP500hdT đến UIP2000hdT, ví dụ để sử dụng với ST2 đứng và các tế bào dòng chảy FC100L1-1S hoặc FC100L1K-1S
