Priemyselný ultrazvukový homogenizátor UIP6000hdT, 6000 W
UIP6000hdT je priemyselný ultrazvukový prístroj s výkonom 6 000 W a sondou, určený na vysokokapacitné spracovanie kvapalín, nepretržité inline sonikovanie a náročné aplikácie v ťažkých prevádzkových podmienkach. Je navrhnutý pre procesy, ktoré vyžadujú vysoký príkon ultrazvukovej energie, spoľahlivú prevádzku 24/7 a reprodukovateľnú kontrolu procesu vo výrobných prostrediach.
Základné údaje o priemyselnom ultrazvukovom homogenizátore UIP6000hdT
- Ultrazvukový výkon 6 kW pre tekutiny, kaly a pasty s veľkým objemom
- Kontinuálne inline spracovanie s prietokovou komorou, reaktorom alebo recirkulačným systémom
- Priemyselná spoľahlivosť pre nepretržitú prevádzku v náročných podmienkach
- Dokumentácia procesov prostredníctvom automatického zaznamenávania amplitúdy, výkonu, času, teploty a tlaku
- Jednoduchá integrácia do podstavcov, výrobných liniek, skríň a zoskupení viacerých jednotiek
Najvhodnejšie: homogenizácia, emulgácia, dispergácia, deaglomerácia, mokré mletie, extrakcia, mletie olivového oleja a sonochemické spracovanie v priemyselnom meradle, kde systémy s výkonom 2 kW alebo 4 kW neposkytujú dostatočnú priepustnosť alebo intenzitu kavitácie.
Získajte odporúčanie týkajúce sa spracovania pre zariadenie UIP6000hdT
Uveďte nám, o aký materiál ide, aký výsledok chcete dosiahnuť, objem dávky alebo prietok, viskozitu, obsah tuhých látok, teplotné limity a či plánujete spracovanie v dávkach, s recirkuláciou alebo v priebehu výroby. Odporučíme vám vhodnú sonotródu, prietokovú komoru, reaktor a konfiguráciu systému pre váš proces.
Priemyselný ultrazvukový homogenizátor UIP6000hdT
Pre koho je model UIP6000hdT vhodný?
Model UIP6000hdT je vhodný v prípadoch, keď váš proces vyžaduje vyšší výkon a priepustnosť než systémy s výkonom 2 kW alebo 4 kW, pričom stále využíva kompaktnú modulárnu ultrazvukovú jednotku, ktorú je možné integrovať do výrobných liniek.
- Na spracovanie kvapalín vo výrobnom meradle potrebujete vysokokapacitnú inline sonikáciu.
- Váš proces vyžaduje silnú kavitáciu na účely disperzie, mletia, extrakcie, emulgácie alebo sonochémie.
- Na účely kontroly kvality, rozšírenia výroby a dokumentácie potrebujete reprodukovateľné údaje o procese.
- Hľadáte modulárny ultrazvukový prístroj s výkonom 6 kW, ktorý je možné kombinovať s ďalšími jednotkami na dosiahnutie väčšej kapacity.
- Potrebujete spoľahlivý priemyselný systém určený na nepretržitú prevádzku v náročných podmienkach.
- Ultrazvukový výkon 6 000 W pre priemyselné spracovanie kvapalín
- Určené pre nepretržitú prevádzku 24 hodín denne, 7 dní v týždni v náročných podmienkach
- Vhodné pre dávkové, recirkulačné a priebežné spracovanie
- Ovládanie prostredníctvom dotykovej obrazovky a diaľkové ovládanie cez prehliadač cez sieť LAN
- Automatické zaznamenávanie údajov o procese pre reprodukovateľnú výrobu a rozšírenie výroby
- Modulárna konštrukcia určená na integráciu do výrobných liniek, montážnych rámov a zoskupení viacerých jednotiek
UIP6000hdT v skratke
| Vlastnosti zariadenia | Priemyselný ultrazvukový prístroj UIP6000hdT |
|---|---|
| Ultrazvukový výkon | 6 000 wattov / 6 kW |
| Bežný prevádzkový režim | Šaržová, recirkulačná a kontinuálna prietoková ultrazvuková úprava |
| Priemyselná prevádzka | Neustála prevádzka 24 hodín denne, 7 dní v týždni pri plnom výkone |
| Typické aplikácie | Homogenizácia, emulgácia, disperzia, deaglomerácia, mokré mletie, extrakcia, miešanie, rozpúšťanie a sonochémia |
| konštrukcia | Súčiastky z titánu a nehrdzavejúcej ocele; konštrukcia snímača a generátora v priemyselnom vyhotovení |
| inštalácia | Kompaktný modulárny systém so samostatným generátorom a snímačom; vhodný pre montáž do skríň, na podstavce a pre integráciu do zariadení |
| Ovládať | Farebný dotykový displej, rozhranie LAN a diaľkové ovládanie prostredníctvom prehliadača bez nutnosti inštalácie softvéru |
| Dokumentácia procesov | Automatické zaznamenávanie výkonu, amplitúdy, dĺžky sonikácie, teploty a tlaku na pamäťové médiá SD/USB |
| senzory | Zásuvné snímače teploty a tlaku |
| Rozširovanie | Na dosiahnutie vyššej výrobnej kapacity a vytvorenie systémov s viacerými reaktormi je možné kombinovať viacero jednotiek UIP6000hdT |
Typické použitie zariadenia UIP6000hdT
Zariadenie UIP6000hdT sa používa v prípadoch, keď procesní inžinieri potrebujú intenzívnu ultrazvukovú kavitáciu v priemyselnom meradle. Vďaka vysokému výstupnému výkonu je vhodné pre veľkoobjemové procesy a náročné materiály, ako sú kaly, pasty, suspenzie a viskózne kvapaliny.
- Homogenizácia a miešanie: Zlepšiť homogenitu v systémoch typu kvapalina-kvapalina a pevná látka-kvapalina.
- emulgácia: Vytvárajte jemné emulzie a nanoemulzie s regulovaným prísunom energie.
- Dispergácia a deaglomerácia: Rozbijte aglomeráty a rovnomerne rozptýľte častice, pigmenty alebo nanomateriály.
- Mletie za mokra a zmenšovanie veľkosti častíc: Na mikronizáciu a jemné mletie pôsobte intenzívnymi šmykovými silami.
- Extrakcia a rozrušenie buniek: Zvýšte intenzitu prenosu hmoty pri extrakčných procesoch rastlinných látok, rias, mikroorganizmov a potravín.
- Malaxácia olivového oleja: Podporujte efektívnu extrakciu pri výrobe extra panenského olivového oleja.
- Sonochémia: Podporovať sonosyntézu, sonokatalyzu a ďalšie reakcie vyvolané kavitáciou.
Ultrazvukový výkon 6000 W pre priemyselné spracovanie
Model UIP6000hdT je určený pre náročné priemyselné aplikácie, kde sa vyžaduje vysoká intenzita kavitácie, vysoký energetický príkon a spoľahlivosť nepretržitého prevádzky. Vďaka svojej robustnej konštrukcii je vhodný pre výrobné prostredia vystavené pôsobeniu prachu, nečistôt, teplotných výkyvov a vlhkosti.
Systém nevyžaduje žiadne dodatočné chladiace médiá, ako je voda alebo stlačený vzduch. Komponenty z titánu a nehrdzavejúcej ocele zaisťujú spoľahlivú prevádzku, zatiaľ čo príruba bez vibrácií zjednodušuje integráciu do strojov, procesných modulov a výrobných liniek.
Vďaka kompaktným rozmerom a pojazdnej skrinke na kolieskach je možné zariadenie UIP6000hdT inštalovať vo výrobných priestoroch s obmedzeným priestorom. Modulárna konštrukcia oddeľuje generátor a prevodník, ktoré sú prepojené káblami. Táto samostatná konštrukcia znižuje nároky na inštaláciu, prevádzku a údržbu. Viacero modulov UIP6000hdT je možné kombinovať a vytvoriť tak ultrazvukové klastre s vyššou kapacitou.

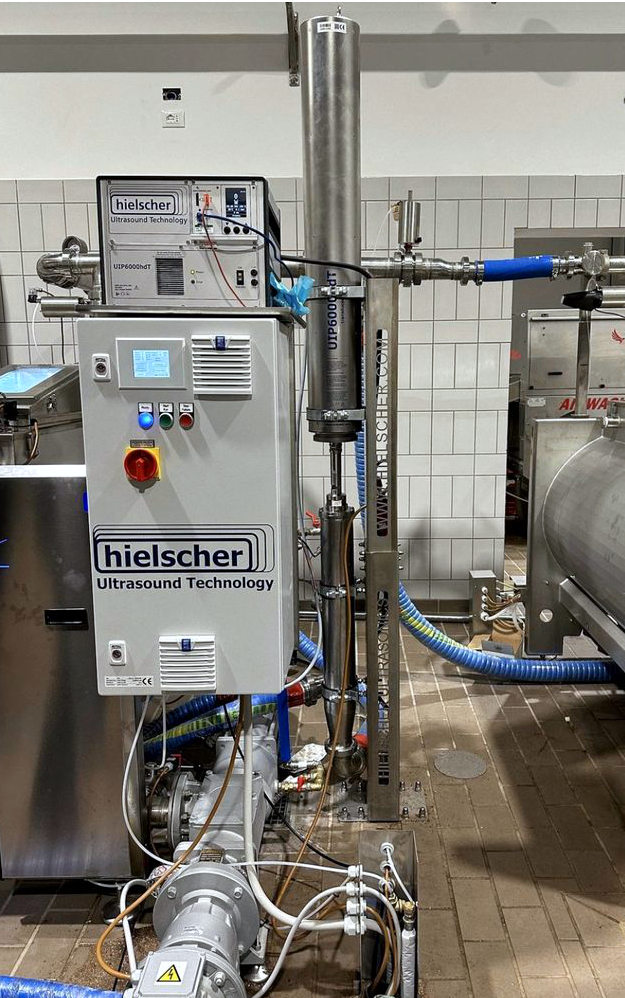

UIP6000hdT s ultrazvukovým reaktorom s prietokovou komorou a odhlučnenou skriňou.
Priemyselný ultrazvukový prístroj typu sondy UIP6000hdT na priebežnú úpravu kvapalín a kalov.
Ultrazvuk s výkonom 6 kW – Spracovateľská kapacita a prietoky
Priepustnosť závisí od viskozity, obsahu tuhých látok, požadovanej veľkosti častíc alebo kvapôčok, cieľa extrakcie, teploty, tlaku, geometrie prietokovej komory a potrebného príkona ultrazvukovej energie. Nižšie uvedené hodnoty slúžia ako orientačné východiskové body pre dimenzovanie zariadenia.
| Proces | Typický prietok pri použití zariadenia UIP6000hdT |
|---|---|
| transesterifikácia bionafty | 1,5 až 4 m³/h |
| emulgácia, napr. olej/voda | 00,5 až 2,5 m³/h |
| Extrakcia buniek, napr. Riasy | 0.15 až 1 m³/h |
| Rozptyľuje / Deaglomerácia | 00,025 až 0,5 m³/h |
| mokré frézovanie a brúsenie | 00,01 až 0,025 m³/h |
Vo väčšine priemyselných zariadení sú prietoková komora a ultrazvukový menič umiestnené v dvojstennom nerezovom skríni s účinnou zvukovou izoláciou. V prípade potreby je možné zariadenie UIP6000hdT nakonfigurovať aj pre reaktory na mieru a geometrie prietokových buniek špecifické pre daný proces. Rovnako ako ostatné priemyselné ultrazvukové systémy spoločnosti Hielscher je aj zariadenie UIP6000hdT navrhnuté pre nepretržitú prevádzku pri plnom výkone.
MultiSonoReactor MSR-4 pre vysokokapacitnú inline sonikáciu. Model MSR-4 je možné vybaviť 4 kusmi zariadenia UIP4000hdT alebo 4 kusmi zariadenia UIP6000hdT.
Ultrazvukový generátor, snímač a prietoková komora umiestnené v odhlučnenej skrinke.
Výber správneho priemyselného ultrazvukového procesora
Neviete, ktorý priemyselný ultrazvukový prístroj je pre váš proces najvhodnejší? V nasledujúcej tabuľke nájdete orientačné údaje o kapacite. Konečný výber zariadenia závisí od vlastností materiálu, požadovaného výsledku, spotreby energie a konfigurácie procesu.
| Model priemyselného ultrazvukového zariadenia | Sila | Typické použitie |
|---|---|---|
| UIP500hdT | 500 W | Preklenuje priepasť medzi laboratóriom a pilotnou prevádzkou, vývojom receptúr a malými sériami na jednej strane a kontinuálnymi procesmi na strane druhej |
| UIP1000hdT | 1000W | Pilotné testy a menšie nepretržité procesy |
| UIP2000hdT | 2000W | Pilotné meradlo, zväčšovanie výrobného procesu a priemyselná výroba |
| UIP4000hdT | 4000 W | Vyššia výrobná kapacita a nepretržité spracovanie v linke |
| UIP6000hdT | 6000W | Spracovanie veľkých objemov priemyselných kvapalín |
| UIP16000 | 16000W | Priemyselná výroba s vysokou kapacitou a spracovanie niekoľkých ton |
Ak si nie ste istí, ktorý ultrazvukový procesor je pre váš proces vhodný, najdôležitejšími výberovými kritériami sú požadovaný výsledok, objem šarže, požadovaný prietok, viskozita, obsah tuhých látok, prevádzkový harmonogram a požadovaný príkon. Spoločnosť Hielscher vám na základe údajov o vašom procese môže odporučiť vhodné zariadenie, sonotródu, zosilňovač a konfiguráciu prietokovej komory.
Súbor 12 ultrazvukových generátorov UIP6000hdT s celkovým výkonom až 72 kW pre vysokovýkonné inline spracovanie.
Kontaktujte nás ohľadom konfigurácie a cien zariadenia UIP6000hdT
Presné priemyselné riadenie, zaznamenávanie údajov a spoľahlivosť procesov
Model UIP6000hdT patrí do priemyselnej série hdT spoločnosti Hielscher a spája vysoký ultrazvukový výkon s digitálnym ovládaním a automatickou dokumentáciou procesu. Priemyselné ultrazvukové zariadenia spoločnosti Hielscher dokážu dosahovať veľmi vysoké amplitúdy. Amplitúdy až do 200 µm je možné udržiavať nepretržite v režime 24/7. Pre procesy, ktoré vyžadujú ešte vyššie amplitúdy alebo špeciálne geometrie, sú k dispozícii ultrazvukové sonotrody na mieru.
Plnofarebný dotykový displej
Farebný dotykový displej zjednodušuje obsluhu a nastavovanie parametrov. Obsluha môže nastaviť amplitúdu, výkon a pulzný režim pomocou intuitívneho menu a farebného dotykového posúvača s krokom 1 %, 5 % alebo 10 %. Hodnoty procesu sa môžu zobrazovať ako stĺpcové grafy alebo číselné hodnoty. Režim zobrazenia BIG NUMBER zlepšuje čitateľnosť vďaka vysokému kontrastu a veľkým písmenám.
Diaľkové ovládanie prehliadača
Zariadenie UIP6000hdT je možné ovládať prostredníctvom bežného webového prehliadača pomocou webového rozhrania LAN. Nie je potrebná žiadna inštalácia softvéru. Ultrazvukové zariadenie funguje ako server/klient DHCP a automaticky žiada alebo prideľuje IP adresu. Systém je možné ovládať priamo z PC alebo Macu, cez sieťový prepínač alebo smerovač, alebo pomocou voliteľného vopred nakonfigurovaného bezdrôtového smerovača zo smartfónov a tabletov.
Integrované sieťové funkcie a zaznamenávanie údajov
Rozhranie LAN umožňuje flexibilnú prevádzku a integráciu do výrobných prostredí. Procesné údaje sa automaticky zaznamenávajú na pamäťovú kartu SD/USB. Zaznamenávané hodnoty zahŕňajú výkon, amplitúdu, dobu sonikácie, teplotu a tlak, čo umožňuje lepšiu porovnateľnosť procesov, dokumentáciu a reprodukovateľnosť. Súčasťou balenia je odpojiteľný teplotný senzor; v prípade potreby monitorovania tlaku je možné pripojiť voliteľný tlakový senzor.
Automatické ladenie frekvencie
Rovnako ako všetky ultrazvukové zariadenia spoločnosti Hielscher, aj model UIP6000hdT disponuje inteligentným automatickým ladením frekvencie. Po zapnutí systému generátor zistí optimálnu prevádzkovú frekvenciu a prevádzkuje menič práve na tejto frekvencii. Tým sa zvyšuje energetická účinnosť, stabilita a spoľahlivosť. Ladenie frekvencie prebieha automaticky v priebehu zlomku sekundy.
Často kladené otázky: Priemyselný ultrazvukový prístroj UIP6000hdT
Na čo sa zariadenie UIP6000hdT používa?
Zariadenie UIP6000hdT sa používa na priemyselnú ultrazvukovú homogenizáciu, emulgáciu, dispergovanie, deaglomeráciu, mokré mletie, extrakciu, rozpúšťanie, miešanie a sonochemické reakcie. Je vhodné pre kvapaliny, suspenzie a pasty, ktoré vyžadujú vysoký príkon ultrazvukovej energie.
Je zariadenie UIP6000hdT vhodné na nepretržitú výrobu?
Áno. Model UIP6000hdT je navrhnutý pre náročnú nepretržitú prevádzku a je možné ho používať v konfiguráciách s dávkovým, recirkulačným alebo nepretržitým prietokom.
Aký prietok dokáže zariadenie UIP6000hdT spracovať?
Prúdenie závisí od konkrétneho použitia, viskozity, obsahu tuhých látok, požadovanej veľkosti častíc alebo kvapiek a potrebného príkona ultrazvukovej energie. Orientačné hodnoty prúdenia sa pohybujú v rozmedzí približne 1,5 až 4 m³/h pri transesterifikácii bionafty a 0,5 až 2,5 m³/h pri emulgácii. Energeticky náročnejšie procesy, ako je mokré mletie, zvyčajne vyžadujú nižšie prietoky.
Je možné zariadenie UIP6000hdT integrovať do priemyselných výrobných liniek?
Áno. Vďaka modulárnej konštrukcii, oddelenému generátoru a snímaču, ovládaniu cez LAN, rôznym variantom prietokových komôr a skrini z nehrdzavejúcej ocele je zariadenie UIP6000hdT vhodné na integráciu do strojov, modulov a výrobných liniek.
Ako zariadenie UIP6000hdT podporuje dokumentáciu procesov?
Digitálny generátor zaznamenáva parametre procesu, ako sú amplitúda, výkon, doba sonikácie, teplota a tlak, na pamäťové médium SD/USB. To umožňuje porovnávanie procesov, škálovanie, kontrolu kvality a reprodukovateľnú výrobu.
Kedy by som mal zvoliť model UIP6000hdT namiesto modelu UIP4000hdT?
Zvoľte model UIP6000hdT, ak váš proces vyžaduje vyšší ultrazvukový výkon, vyššiu priepustnosť alebo väčšiu intenzitu kavitácie, než dokáže poskytnúť systém s výkonom 4 kW. Pre stredne veľkú priemyselnú výrobu môže stačiť model UIP4000hdT; pre veľmi veľké výrobné kapacity je možné nakonfigurovať viacero jednotiek UIP6000hdT alebo väčšie systémy.
Literatúra / Referencie
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12, 25 December 2003, pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019, 88-105.
