Priemyselný sonikátor UIP4000hdT – ultrazvukový homogenizátor s výkonom 4000 W
UIP4000hdT je priemyselný sonikátor a ultrazvukový homogenizátor s výkonom 4000 wattov na náročné aplikácie spracovania kvapalín. Je navrhnutý na energeticky náročné procesy, veľké objemy a nepretržitú výrobu 24/7 vo vsádzkových, recirkulačných a prietokových zostavách priamo vo výrobnej linke.
Prehľad priemyselného sonikátora UIP4000hdT
| Prevádzkové údaje systému | Priemyselný sonikátor UIP4000hdT |
|---|---|
| Ultrazvukový výkon | 4000 wattov na priemyselnú sonikáciu s vysokým výkonom |
| Prevádzka | Spoľahlivá nepretržitá prevádzka 24/7 v náročných výrobných podmienkach |
| Režimy spracovania | Vsádzkové, recirkulačné a nepretržité prietokové spracovanie priamo vo výrobnej linke |
| Typické aplikácie | Homogenizácia, emulgácia, dispergovanie, deaglomerácia, extrakcia, mokré mletie, rozpúšťanie a sonochémia |
| Riadenie procesu | Farebný dotykový displej, diaľkové ovládanie cez prehliadač, pripojenie LAN/Ethernet a automatické ladenie frekvencie |
| Dokumentácia | Automatický záznam údajov o výkone, amplitúde, čase sonikácie, teplote a tlaku |
| Inštalácia | Priestorovo úsporná modulárna zostava s oddeleným meničom a generátorom prepojenými káblami |
| Integrácia do priemyselných zariadení | Komponenty z titánu a nehrdzavejúcej ocele, príruba bez vibrácií a voliteľná zvukovo izolovaná skriňa |
Získajte odporúčanie pre svoj proces
Uveďte svoj materiál, požadovaný výsledok, prietok alebo objem vsádzky, viskozitu, obsah tuhých látok a preferovaný režim spracovania. Pomôžeme vám vybrať správnu konfiguráciu UIP4000hdT pre váš proces.
Priemyselný sonikátor UIP4000hdT s prietokovými celami na nepretržitú výrobu priamo vo výrobnej linke
Pre koho je UIP4000hdT správnou voľbou?
UIP4000hdT je správnou voľbou, keď laboratórny alebo poloprevádzkový ultrazvukový procesor už nestačí a váš proces vyžaduje vyššiu spracovateľskú kapacitu, vyššiu intenzitu kavitácie alebo možnosť nepretržitej výroby.
- Výrobní inžinieri používajú UIP4000hdT na spoľahlivú sonikáciu priamo vo výrobnej linke v prietokových celách a reaktoroch vyrobených na mieru.
- Tímy výskumu, vývoja a zväčšovania mierky procesov ho používajú na prenos optimalizovaných ultrazvukových procesov do väčších objemov.
- Prevádzkovatelia výrobných zariadení využívajú výhody prevádzky 24/7, automatického záznamu údajov a riadenia procesu cez prehliadač.
- Nákupné a projektové tímy môžu systém nakonfigurovať s vhodnými sonotródami, kaskatródami, zosilňovačmi amplitúdy, prietokovými celami, skriňami a snímačmi.
Ak váš proces vyžaduje vyššiu kapacitu, viacero modulov UIP4000hdT možno spojiť do skupín. Pre veľmi vysoké spracovateľské kapacity sú k dispozícii väčšie ultrazvukové systémy Hielscher.
Typické aplikácie
- Homogenizácia a miešanie: rovnomerné premiešanie systémov kvapalina–kvapalina a kvapalina–tuhá látka.
- Emulgácia: výroba jemných emulzií a stabilných systémov olej/voda.
- Dispergovanie a deaglomerácia: rozrušovanie aglomerátov a rovnomerné rozptýlenie práškov, pigmentov a nanomateriálov.
- Mokré mletie a zmenšovanie veľkosti častíc: ultrazvukové spracovanie s vysokým šmykom na mikronizáciu a jemné mletie.
- Ultrazvuková extrakcia: intenzifikovaná extrakcia z rastlinných surovín, rias, buniek a iných biologických materiálov.
- Malaxácia olivovej pasty: zvýšená účinnosť procesu pri výrobe extra panenského olivového oleja.
- Sonochémia a katalýza: reakcie podporované kavitáciou, syntéza a sonokatalýza.
Priemyselné vyhotovenie pre náročné prostredia
UIP4000hdT je skonštruovaný pre priemyselné prostredie a náročné procesné podmienky. Systém nevyžaduje dodatočné chladiace médiá, ako je chladiaca voda alebo stlačený vzduch. Jeho robustná konštrukcia umožňuje prevádzku vo výrobných priestoroch vystavených prachu, nečistotám, zmenám teploty a vlhkosti.
Ultrazvukový procesor využíva komponenty z titánu a nehrdzavejúcej ocele. Príruba bez kmitania zjednodušuje integráciu do strojov, technologických zostáv na ráme a spracovateľských prevádzok. Modulárna koncepcia poskytuje výkonný a zároveň priestorovo úsporný systém: menič a generátor sú umiestnené oddelene a prepojené káblami, čo znižuje nároky na inštaláciu, prevádzku a údržbu.
Pri typických inštaláciách sú prietoková cela a ultrazvukový menič namontované v dvojstennej skrini z nehrdzavejúcej ocele s účinnou zvukovou izoláciou. UIP4000hdT možno integrovať aj do reaktorov prispôsobených požiadavkám zákazníka na špecializované výrobné procesy.
Kapacita spracovania pri 4kW
Nasledujúce hodnoty sú orientačnými východiskami pri dimenzovaní zariadenia. Skutočná kapacita spracovania závisí od viskozity, obsahu tuhých látok, cieľovej veľkosti častíc alebo kvapôčok, cieľa extrakcie, teploty, tlaku, geometrie prietokovej cely a požadovaného vstupu ultrazvukovej energie.
| Proces | Typický prietok pri použití UIP4000hdT |
|---|---|
| Transesterifikácia pri výrobe bionafty | 1 až 3 m³/hr |
| Emulgácia, napr. olej/voda | 0,4 až 2 m³/hr |
| Extrakcia z buniek, napr. riasy | 0,1 až 0,8 m³/hr |
| Dispergovanie / deaglomerácia | 0,02 až 0,4 m³/hr |
| Mletie za mokra a jemné mletie | 0,01 až 0,02 m³/hr |
Na dimenzovanie podľa konkrétneho procesu uveďte svoj materiál, cieľový výsledok, prietok alebo objem vsádzky, viskozitu, obsah tuhých látok, teplotné limity a preferovaný režim spracovania. Hielscher môže odporučiť vhodnú sonotródu, zosilňovač amplitúdy, prietokovú celu, skriňu a konfiguráciu systému.
Priemyselný ultrazvukový homogenizátor UIP4000hdT (4000W, 20kHz) na inline spracovanie kvapalín a suspenzií
Funkcie UIP4000hdT na riadenie procesu
- Ultrazvukový výkon 4000 wattov
- Priemyselná sonikácia pre náročnú prevádzku
- Nepretržitá prevádzka 24/7
- Farebný dotykový displej
- Diaľkové ovládanie cez prehliadač prostredníctvom LAN
- Automatické zaznamenávanie výkonu, amplitúdy, času sonikácie, teploty a tlaku
- Integrovaná karta SD/USB ComboCard na ukladanie procesných údajov
- Pripojiteľný snímač teploty
- Voliteľný pripojiteľný snímač tlaku
- Pripojenie LAN a Ethernet
- Nevyžaduje sa inštalácia softvéru
- Automatické ladenie frekvencie
Vysokovýkonná sonikácia s výkonom 4000 wattov
Priemyselné sonikátory Hielscher dokážu poskytovať veľmi vysoké amplitúdy na intenzívnu kavitáciu a efektívne spracovanie kvapalín. Pri amplitúdach až do 200µm je možná nepretržitá prevádzka vo výrobe 24/7. Pre aplikácie, ktoré vyžadujú ešte vyššie amplitúdy, sú k dispozícii ultrazvukové sonotródy vyrobené na mieru.
UIP4000hdT je skonštruovaný na náročnú prevádzku v náročných prostrediach. Vďaka výkonovej rezerve, robustnej konštrukcii a presnému riadeniu procesu je vhodný na zväčšovanie mierky procesov, výrobné skúšky a plnohodnotné priemyselné spracovanie.
Ktorý ultrazvukový procesor si vybrať?
Od laboratórneho výskumu a testovania uskutočniteľnosti cez optimalizáciu procesov a poloprevádzkové skúšky až po priemyselnú výrobu ponúka Hielscher ideálny ultrazvukový homogenizátor na spracovanie kvapalín a suspenzií v každej mierke. Nasledujúca tabuľka poskytuje prehľad našich najobľúbenejších sondových sonikátorov.
| Model priemyselného sonikátora | Výkon | Typické použitie |
|---|---|---|
| UIP500hdT | 500W | Premosťuje rozdiel medzi laboratórnou a poloprevádzkovou mierkou, vývoj formulácií, malé vsádzky a kontinuálne procesy |
| UIP1000hdT | 1000W | Poloprevádzkové skúšky a menšie kontinuálne procesy |
| UIP2000hdT | 2000W | Poloprevádzková mierka, zväčšovanie mierky procesov a priemyselná výroba |
| UIP4000hdT | 4000W | Vyššia výrobná kapacita a kontinuálne inline spracovanie |
| UIP6000hdT | 6000W | Priemyselné spracovanie veľkých objemov kvapalín |
| UIP16000 | 16 000W | Priemyselná výroba s vysokou kapacitou spracovania a spracovanie mnohotonových množstiev |
Ak si nie ste istí, ktorý ultrazvukový procesor je vhodný pre váš proces, najdôležitejšími kritériami výberu sú cieľový výsledok, objem dávky, požadovaný prietok, viskozita, obsah pevných látok, prevádzkový režim a požadovaný prívod energie. Hielscher vám na základe údajov o vašom procese môže odporučiť vhodné zariadenie, sonotródu, zosilňovač amplitúdy a konfiguráciu prietokovej cely.
Ultrazvukový homogenizátor UIP4000hdT (ultrazvukový výkon 4kW) s prietokovou celou
Často kladené otázky o UIP4000hdT
Na čo sa používa UIP4000hdT?
UIP4000hdT sa používa na priemyselnú ultrazvukovú homogenizáciu, emulgáciu, dispergovanie, deaglomeráciu, mokré mletie, extrakciu, rozpúšťanie a sonochemické procesy.
Je UIP4000hdT vhodný na kontinuálnu výrobu?
Áno. UIP4000hdT je navrhnutý na priemyselnú prevádzku 24/7 a možno ho nainštalovať na kontinuálne prietokové spracovanie priamo v linke s vhodnými prietokovými celami alebo reaktormi prispôsobenými zákazníkovi.
Aký prietok dokáže UIP4000hdT spracovať?
Typické prietoky sa pohybujú od približne 0,01 m³/hr pri náročných aplikáciách mokrého mletia až po 3 m³/hr pri procesoch, ako je transesterifikácia pri výrobe bionafty. Presný prietok závisí od materiálu a cieľa procesu.
Možno UIP4000hdT použiť na sonikáciu priamo v linke?
Áno. UIP4000hdT možno nakonfigurovať s prietokovými celami a reaktormi na kontinuálnu sonikáciu priamo v linke, na použitie v recirkulačných okruhoch alebo na integráciu do výrobných jednotiek na spoločnom ráme a spracovateľských liniek.
Ako UIP4000hdT podporuje dokumentáciu procesu?
Systém zaznamenáva procesné údaje, ako sú výkon, amplitúda, čas sonikácie, teplota a tlak. Údaje sa ukladajú ako súbory CSV na porovnávanie procesov, zabezpečenie kvality a reprodukovateľnosť.
Aké príslušenstvo je dostupné pre UIP4000hdT?
V závislosti od procesu možno UIP4000hdT nakonfigurovať so sonotródami, kaskatródami, zosilňovačmi amplitúdy, prietokovými celami, reaktormi, protihlukovými skriňami, snímačmi teploty a voliteľnými snímačmi tlaku.
Ako si vybrať medzi UIP2000hdT, UIP4000hdT a UIP16000hdT?
Výber závisí najmä od požadovaného prietoku, objemu dávky, prívodu energie a cieľového výsledku. UIP4000hdT sa zvyčajne volí vtedy, keď je jednotka s výkonom 2 kW príliš malá a kompaktný priemyselný sonikátor s výkonom 4 kW poskytuje vhodnú spracovateľskú kapacitu.
UIP4000hdT – jednoduché používanie a najmodernejšia technológia
Plnofarebná dotyková obrazovka
Farebná dotyková obrazovka poskytuje priamy prístup k hlavným prevádzkovým parametrom. Amplitúdu, výkon a pulzný režim možno presne nastaviť a obsluha si môže vybrať medzi stĺpcovým a číselným zobrazením. Vysokokontrastné zobrazenie VEĽKÝCH ČÍSLIC zlepšuje čitateľnosť počas výrobnej prevádzky.
Diaľkové ovládanie cez prehliadač
UIP4000hdT možno ovládať z bežných webových prehliadačov prostredníctvom webového rozhrania LAN. Pripojenie typu plug-and-play nevyžaduje inštaláciu softvéru. Ultrazvukový procesor možno ovládať z PC, počítača Mac, tabletu alebo smartfónu prostredníctvom priameho pripojenia, sieťového prepínača, smerovača alebo voliteľného vopred nakonfigurovaného bezdrôtového smerovača.
Zabudované sieťové pripojenie a zaznamenávanie údajov“
Zabudované pripojenie LAN zjednodušuje riadenie procesu a integráciu do výrobných prostredí. Údaje o sonikácii sa automaticky zaznamenávajú na dátovú kartu SD/USB. Pripojiteľný snímač teploty nepretržite meria teplotu procesu a na monitorovanie a dokumentovanie tlaku možno pripojiť voliteľný snímač tlaku.
Automatické ladenie frekvencie
UIP4000hdT využíva inteligentné automatické ladenie frekvencie. Po zapnutí systému generátor zistí optimálnu prevádzkovú frekvenciu a pri tejto frekvencii budí ultrazvukový menič. Tým sa zlepšuje spoľahlivosť, energetická účinnosť a stabilita procesu bez manuálneho nastavovania frekvencie.
Sonikátor UIP4000hdT vo výskume a vede
UIP4000hdT je priemyselný ultrazvukový procesor s výkonom 4000 wattov, ktorý sa používa vo výskume, pri prenose procesov výskumu a vývoja do väčšej mierky a pri vývoji procesov zameranom na výrobu. Nasledujúci technický list a vedecké články predstavujú aplikácie pri spracovaní olivového oleja, extrakcii, výrobe bionafty, čistení membrán a spracovaní materiálov. Ak máte záujem o konkrétnu aplikáciu alebo vedeckú referenciu, kontaktujte nás.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

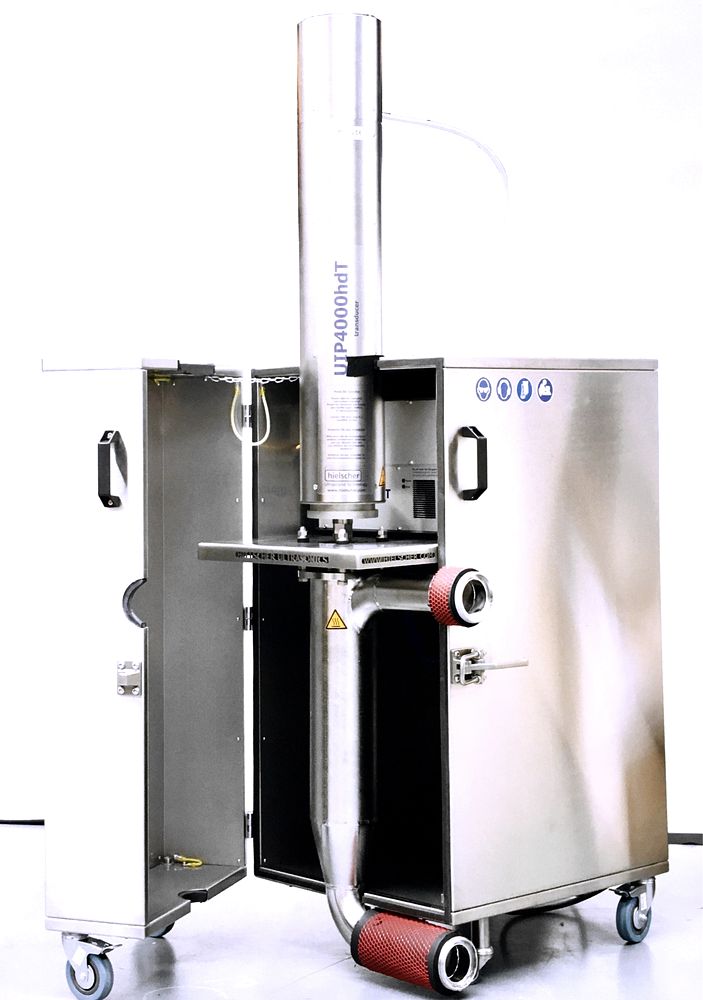

UIP4000hdT v skrini z nehrdzavejúcej ocele
