UIP500hdT – Priemyselné spracovanie v malom meradle

Ultrazvukový procesor UIP500hdT (20kHz, 500W) je priemyselné zariadenie pre pilotné testovanie a malé spracovanie kvapalín. Medzi najčastejšie aplikácie UIP500hdT patrí homogenizácia, rozptyľovanie, emulgácia, rozpad buniek a sonchemické reakcie. Plnofarebný dotykový displej, diaľkové ovládanie prehliadača, automatické protokolovanie údajov na integrovanej SD karte, ako aj snímače teploty a tlaku vám poskytujú plné ovládanie procesu a vysoký prevádzkový komfort.

UIP500hdT pracuje s ultrazvukovou frekvenciou 20 kHz. Ultrazvukové vlny na tejto frekvencii vytvárajú intenzívna kavitácia v tekutinách, Môže sa použiť kavitačný efekt rôzne aplikácie, ako napríklad: emulgačný, dispergačné, homogenizácia, prerušenie a extrakciu buniek, rozdružovanie, a odplynenie,

UIP500hdT je možné použiť s množstvom príslušenstva, ako sú rôzne sonotródy, zosilňovače a prietokové články. Pri spracovaní dávok väčších ako 5 litrov odporúčame všeobecne sonikáciou pri použití reaktora s prietokovými článkami (prietokový režim), aby sa dosiahla vyššia konzistencia spracovania. Keď sa použije na sonikáciu kvapalín v prietokovom režime, proces UIP500hdT môže bežne spracovať medzi 0,25 a 2,0 l / min (skutočná rýchlosť bude závisieť od aplikácie). Ako všetky naše zariadenia, UIP500hdT je možné prevádzkovať 24 hodín denne (24h / 7d). Preto by toto nastavenie mohlo spracovať cca. 0,5 až 3 m3 za deň. Pre vyššiu produkčnú kapacitu odporúčame použiť jedno z nasledujúcich zariadení:

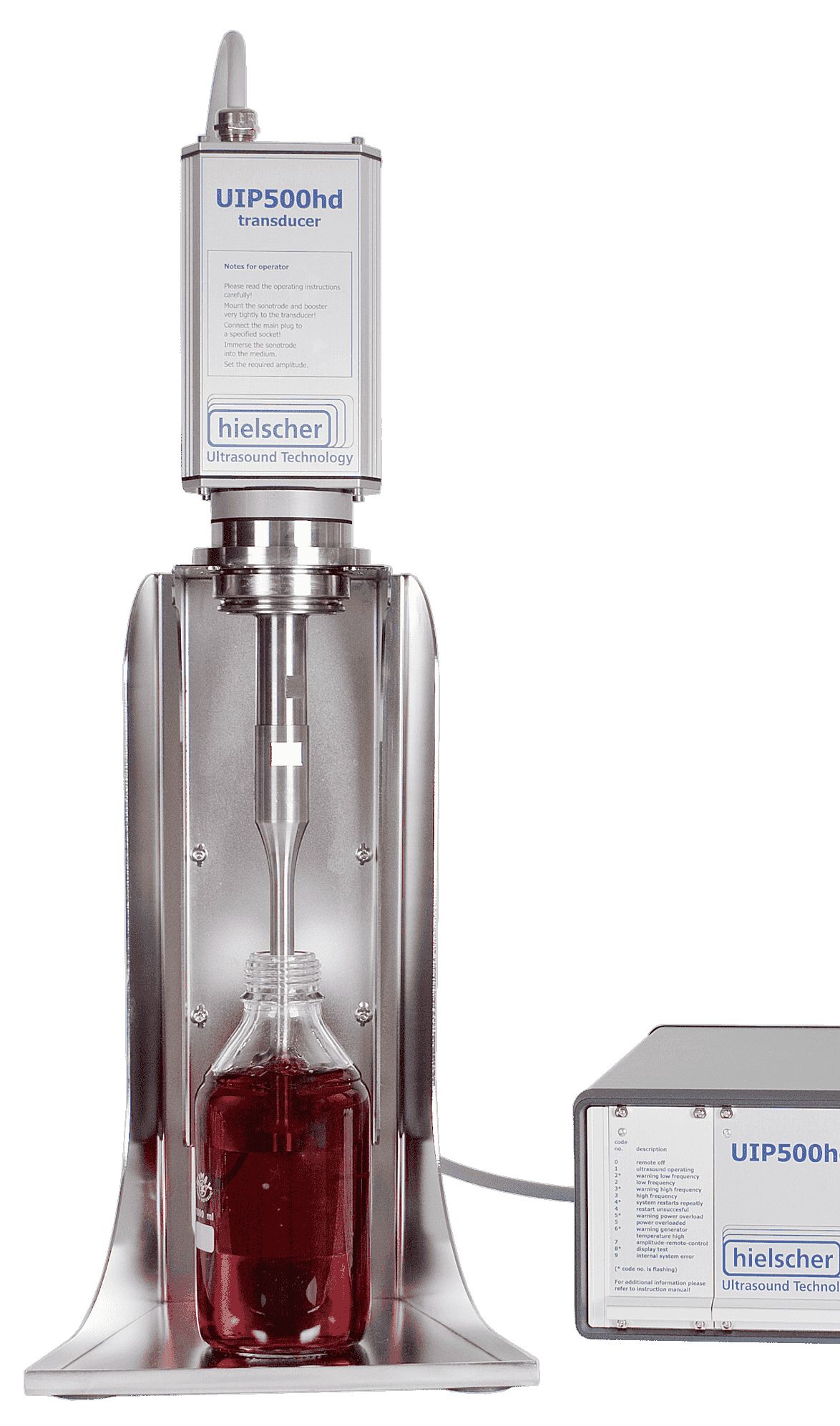

Ultrazvukovač UIP500hdT je výkonný ultrazvukový homogenizátor s výkonom 500 W (Kliknite pre zväčšenie!)

UIP500hdT s prietokovou bunkou

Power Ultrasound s plnou kontrolou procesu

Výkonný ultrazvuk je procesné riešenie pre rôzne aplikácie kvapalín, ako napr emulgácia, zníženie veľkosti častíc, brúsenie alebo rozpúšťanie, UIP500hdT prináša intenzívne ultrazvukové vlny vytvárajúce silnú kavitáciu. Ultrazvuková kavitácia a výsledné šmykové sily spĺňajú náročné úlohy bez problémov. Zaručiť konzistentnosť kvalitu procesu, nielen skutočné dodané ultrazvukové napájanie je nevyhnutné všetky dôležité parametre procesu musia byť kontrolované. Nová generácia ultrazvukových procesorov hdT umožňuje užívateľovi ovládať ultrazvukový systém pomocou dotykového displeja alebo diaľkového ovládania prehliadača. Všetky relevantné parametre procesu – ako je amplitúda, doba sonifikácie, teplota a tlak – sa automaticky zaznamenávajú a ukladajú ako súbor CSV na integrovanej SD / USB ComboCard.
Nový UIP500hdT teda poskytuje rovnakú ultrazvukovú energiu ako jeho predchodca UIP500hd, ale vyniká širokou škálou ďalších funkcií, čo robia ultrazvukový proces oveľa viac užívateľsky príjemný. Z operačného hľadiska sú presné ovládanie všetkých parametrov ultrazvukových procesov absolútnymi kľúčovými funkciami.

Funkcie UIP500hdT:

  • 500 W výkon ultrazvuku
  • postavené pre ťažké prevádzky
  • beží 24/7
  • priemyselný štandard
  • farebný dotykový displej
  • Diaľkové ovládanie prehliadača
  • zaznamenávanie údajov
  • integrovaná karta SD / USB ComboCard
  • teplotný senzor
  • snímač tlaku (voliteľne k dispozícii)
  • LAN pripojenie
  • Ethernetové pripojenie
  • žiadna inštalácia softvéru
  • Automatické ladenie frekvencie

Farebná dotyková obrazovka

Farebný dotykový displej novej hdT série Hielscherových priemyselných ultrazvukovFarebná dotyková obrazovka je skvelý doplnok, ktorý robí zariadenie ešte užívateľsky príjemnejším. Obrazovka citlivá na dotyk a dotykové pero umožňuje jednoduchú manipuláciu a zaručuje presné nastavenie prevádzkových parametrov a zobrazenie nastavenia výkonu ultrazvuku. Ponuka digitálneho ovládania je intuitívne a ponúka prehľadne štruktúrované menu nastavení. Nastavenie amplitúdy / výkonu a pulzný režim je možné nastaviť farebným dotykovým posúvačom (s 1%, 5% alebo 10% záberom). Užívateľ sa rozhodne, ak uprednostňuje zobrazenie amplitúdy a výkonu ako farebné bargrafy alebo číselné zobrazenie. Displej je možné zmeniť z režimu bežného zobrazenia na režim BIG NUMBER, kde vysoký kontrast a veľká veľkosť písma uľahčujú jeho čitateľnosť.

Diaľkové ovládanie prehliadača

Hielscher priemyselné procesory rady hdT môžu byť pohodlné a užívateľsky príjemné prevádzkované cez diaľkové ovládanie prehliadača. Vďaka novému web rozhraniu LAN môže byť UIP500hdT ovládaný pomocou ľubovoľného bežného prehliadača, ako napríklad Internet Explorer, Safari, Firefox, Mozilla, mobilný IE / Safari. Pripojenie k sieti LAN je jednoduché nastavenie typu plug-n-play, ktoré nevyžaduje inštaláciu softvéru. Ultrazvukové zariadenie funguje ako server / klient DHCP a automaticky požaduje alebo priradí IP adresu. Prístroj je možné ovládať priamo z PC / MAC alebo pomocou prepínača alebo smerovača. Pomocou voliteľného predkonfigurovaného bezdrôtového smerovača môže byť zariadenie ovládané z väčšiny smartfónov alebo tabletových počítačov, napr. Apple iPad. Pomocou presmerovania portu pripojeného smerovača môžete ovládať váš UIP500hdT cez internet z ktoréhokoľvek miesta na svete – pomocou vášho inteligentného telefónu alebo tabletu ako diaľkového ovládania.

Zabudovaná sieť

UIP500hdT je možné ovládať a ovládať cez LAN (lokálna sieť, pozrite pravé pole), čo uľahčuje prevádzku a umožňuje vysokú flexibilitu spracovania. Všetky informácie o procese sonikácie sa zaznamenávajú automaticky na SD / USB dátovej karte. Pripojiteľný snímač meria teplotu natrvalo. Voliteľne k dispozícii tlakový snímač môže byť dodatočne zapojený, aby zaznamenal tlak.

Automatické ladenie frekvencie

Všetky ultrazvukové zariadenia Hielscher sú vybavené inteligentným automatickým ladením frekvencie. Keď je zariadenie zapnuté, generátor zaznamená optimálnu prevádzkovú frekvenciu a zaistí, aby zariadenie pracovalo s touto frekvenciou. Automatické ladenie frekvencií zlepšuje celkovú energetickú účinnosť a spoľahlivosť našich ultrazvukových zariadení.

Priemyselná úroveň a vynikajúca účinnosť

UIP500hdT je postavené pre komerčnú výrobu a spĺňa priemyselné normy. Jeho robustný, odolný dizajn bol osvedčený v mnohých komerčných inštaláciách na celom svete, kde sa používa na výrobu a ťažké aplikácie. Tento ultrazvukový procesor vyžaduje len veľmi veľa málo údržby, ľahko sa inštaluje a jednoducho sa čistí a dezinfikuje. Sú k dispozícii aj špeciálne reaktory s prietokovými článkami, ktoré vyhovujú pokročilým požiadavkám CIP (clean-in-place) a SIP (sterilizovať na mieste). Prevodník UIP500hdT je Trieda IP65, aby bolo možné ho nainštalovať náročné prostredie, Snímač dokáže spracovať nečistoty, prach, vlhkosť, vonkajšiu prevádzku atď., Pričom generátor môže byť vzdialene umiestnený v inej oblasti.(Kliknite pre väčší náhľad!) Celková energetická účinnosť je dôležitá pre ultrazvukové spracovanie kvapalín. Účinnosť opisuje, koľko výkonu sa prenáša zo zástrčky do kvapaliny. Naše ultrazvukové homogenizátory majú celkovú účinnosť viac ako 80%.
Naše ultrazvukové zariadenia majú veľmi vysoká účinnosť pri premene elektrickej energie na mechanické oscilácie sonotródy, takže snímače našich ultrazvukov na lavici majú uzavreté puzdro. V skrini snímača nie sú žiadne vetracie štrbiny. Pretože energetické straty, ktoré by spôsobili zahriatie v uzavretom puzdre snímača, sú veľmi nízke, nie je potrebné nútené chladenie, ako je stlačený vzduch alebo voda. Najdôležitejším faktom je však to viac energie je premenená na ultrazvukové vlny v kvapaline, čo vedie k a intenzívnejšia sonikácia, Celková energetická účinnosť UIP500hdT je cca. 80-90% od elektrickej zástrčky do kvapaliny (kliknite na obrázok vyššie na zväčšenie grafu).

Úplná kontrola amplitúdy a vysoký výkon

Ultrazvukový kavitácie vo vodeUIP500hdT môže byť spustený trvalo pri 500W, Výkon je prenášaný riadenou amplitúdou, takže presun mechanických ultrazvukových vibrácií na sonotrode je konštantný za všetkých podmienok zaťaženia (napr. Pri kolísavých tlakoch, viskozitách atď.). Môžete zmeniť amplitúdu z 20 na 100% pri generátore a namontovaním jednej z rôznych posilňovacích rohov. Zvolená amplitúda sa udržiava konštantná, zatiaľ čo sonifikuje akýkoľvek materiál pri akomkoľvek tlaku. Preto máte úplnú kontrolu nad najdôležitejším ultrazvukovým parametrom: amplitúda.

Žiadosť o informácie




Všimnite si naše Zásady ochrany osobných údajov,

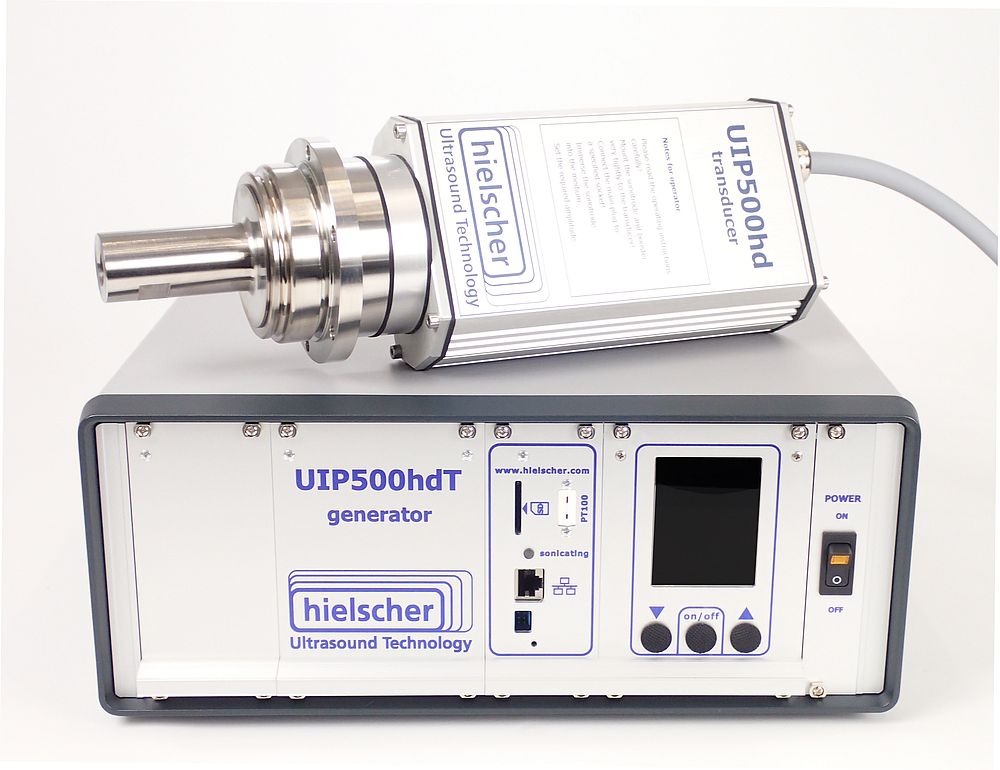

UIP500hdT prevodník a generátor (Kliknite pre zväčšenie!)

UIP500hdT

Aktualizovať!
Ak máte predchodcu ako UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, môžete inovovať svoje zariadenie na verziu digitálneho hdT. Kliknutím sem získate viac informácií o inovácii z verzie hd na hdT!

Žiadosť o túto položku!

Ak chcete prijať návrh, uveďte svoje kontaktné údaje do nižšie uvedeného formulára. Typická konfigurácia zariadenia je predvolená. Pred kliknutím na tlačidlo môžete revidovať výber a požiadať o návrh.








Uveďte informácie, ktoré chcete dostávať, nižšie:



  • UIP500 prevodník

    pozostávajúce z ultrazvukového snímača a generátora, ultrazvuková frekvencia 20kHz, automatický systém ladenia frekvencie, amplitúda 25 mikrónov, amplitúda nastaviteľná od 20 do 100%, suchý beh chránený, prevodník IP64 stupeň, digitálne ovládanie, s farebnými dotykový displej, integrovaný časovač odpočítania (0,1 sec až 99 dní), vypnutie pri dosiahnutí konečného energetického vstupu: ws, WH, kWh; automatickú kalibráciu, ak je to potrebné: stanovenie amplitúdy-závislé nečinnosti na dislpay efektívny energetický vstup, záznam dát: amplitúda, výkon, čas, teplota na vnútornej SD/USB ComboCard (1GB), displej a diaľkové ovládanie cez prehliadač na PC alebo MAC bez inštalácie softvéru, s teplotným snímačom, indikáciou teploty: ° c, ° F (-50 ° c až 200 ° c), monitorovanie teploty: variabilný spínač/na body (-50 ° c-200 ° c), kábel kábla 3m na generátor, s montážnymi nástrojmi, titánovým rohom ženské vlákno M14x1



  • pre použitie s prírubou RFLA100, pre prietokový článok alebo dávkovú prevádzku, titán, priemer hrotu 18mm, vonkajší závit M14x1, cca. dĺžka 125 mm (bez závitu), pomer amplitúdy cca. 1: 3,5



  • pre použitie s prírubou RFLA100, pre prietokový článok alebo dávkovú prevádzku, titán, priemer hrotu 22mm, vonkajší závit M14x1, cca. dĺžka 125 mm (bez závitu), pomer amplitúdy cca. 1: 2,4



  • pre použitie s prírubou RFLA100, pre prietokový článok alebo dávkovú prevádzku, titán, priemer hrotu 34 mm, vonkajší závit M14x1, cca. dĺžka 125 mm (bez závitu), pomer amplitúdy cca. 1: 1,0



  • pre použitie s prírubou RFLA100, pre prietokový článok alebo dávkovú prevádzku, titán, priemer hrotu 40mm, vonkajší závit M14x1, cca. dĺžka 125 mm (bez závitu), pomer amplitúdy cca. 1: 0,7



  • pre dávkovú prevádzku, titán, priemer hrotu 50mm, vonkajší závit M14x1, cca. dĺžka 125 mm (bez závitu), pomer amplitúdy cca. 1: 0,5



  • s oscilačnou a oddeľovacou prírubou z nehrdzavejúcej ocele, pre prietokový článok alebo dávkovú prevádzku, titán, priemer hrotu 50mm, vonkajší závit M14x1, cca. dĺžka 125 mm (bez závitu), pomer amplitúdy cca. 1: 0,5



  • s tesnením O-krúžku (2xNBR) na sonotrode s priemerom 100 mm, z nehrdzavejúcej ocele pre použitie so sonotródami BS4d18, BS4d22, BS4d34 alebo BS4d40 s O-krúžkom (NBR) pre montáž do prietokových článkov FC100L1-1S alebo FC100L1K-1S



  • rozkladateľný nerezový reaktor, max. tlak 10 bar, pre UIP500hdT až UIP2000hdT v kombinácii s prírubou sonotrode a stojanom ST2, tesniace krúžky NBR, spojky rúr (1/2 palca) so sponou



  • rozkladateľný nerezový reaktor s chladiacim plášťom, max. tlak 10 bar, pre UIP500hdT až UIP2000hdT v kombinácii s prírubou sonotrode a stojanom ST2, NBR O-krúžky, rúrkové konektory (kvapalina 1/2 palca, chladenie 1/4 palca) so sponou



  • pre prietokové články FC100L1-1S alebo FC100L1K-1S na zníženie objemu reaktora pre použitie so sonotródami BS4d18 (F) alebo BS4d22 (F), O-krúžky NBR, nerezová oceľ



  • Insert34 pre prietokové články FC100L1-1S alebo FC100L1K-1S na zníženie objemu reaktora pre použitie so sonotrode BS4d18 (F), BS4d22 (F) alebo BS4d34 (F), O-krúžky NBR, nehrdzavejúca oceľ



  • na mechanické zvýšenie (alebo zníženie) amplitúdy na sonotrode, amplitúda pomer 1: 1.2 (alebo 1: 0.83), titánový závit M14x1, na použitie s titánovými závitovými skrutkami (TiM14x1)



  • na mechanické zvýšenie (alebo zníženie) amplitúdy na sonotrode, amplitúda pomer 1: 1,4 (alebo 1: 0.71), titánové závitové závity M14x1, na použitie s titánovými závitovými skrutkami (TiM14x1)



  • na mechanické zvýšenie (alebo zníženie) amplitúdy na sonotrode, amplitúda pomer 1: 1,8 (alebo 1: 0,56), titánové, vnútorné závity M14x1, na použitie s titánovými závitovými skrutkami (TiM14x1)



  • na mechanické zvýšenie (alebo zníženie) amplitúdy na sonotrode, amplitúda pomer 1: 2.2 (alebo 1: 0,45), titánový závit M14x1, na použitie s titánovými závitovými skrutkami (TiM14x1)



  • Stojan pre ultrazvukové procesory UIP500hdT, UIP1000hdT a UIP2000hdT

    elektricky leštená nehrdzavejúca oceľ, potrebná pre prietokové články FC100L1-1S alebo FC100L1K-1S, nastaviteľná výška 370 až 590 mm, zberná podložka



  • LabLift, napríklad pre intenzívnu sonikáciu kvapalín v sklených kadičky v laboratóriu.

    pre jednoduché umiestnenie vzoriek pod ultrazvukovými sondami na kontrolu hĺbky ponoru, nerezová oceľ, stopa 100x100mm, nastaviteľná výška: 50 až 125mm



  • Ochrana zvuku box pre UIP500hdT, UIP1000hdT a UIP2000hdT ultrasonicators znížiť zvuk emisnú z cavitational spracovania.

    UIP500hdT do UIP2000hdT, napr. Na použitie so stojanom ST2 a prietokovými článkami FC100L1-1S alebo FC100L1K-1S
