УИП6000HDT – Высокопроизводительный ультразвуковой аппарат мощностью 6 кВт

UIP6000hdT обеспечивает мощность ультразвука 6 кВт и является надежной производственной машиной для тяжелых условий эксплуатации и в сложных условиях. Разработанный для промышленных процессов с повышенным потреблением энергии и большими объемами, такими как измельчение частиц, обработка наноматериалов и пищевая промышленность, надежный и мощный ультразвуковой процессор UIP6000hdT может легко выполнять свои задачи.

Типичные области применения UIP6000hdT включают в себя гомогенизация, эмульгирование, Диспергирующий & Тонкое измельчение частиц, Извлечение, Ослабление оливкового масла, растворение или Сонохимические реакции как Соносинтез и Сонокатализ.

Запрос информации




Обратите внимание на наши политика конфиденциальности.




Промышленный ультразвуковой аппарат зондового типа UIP6000hdT (6 кВт, 20 кГц) с реактором с проточной ячейкой для непрерывной ультразвуковой обработки жидкостей и паст с высокой пропускной способностью.

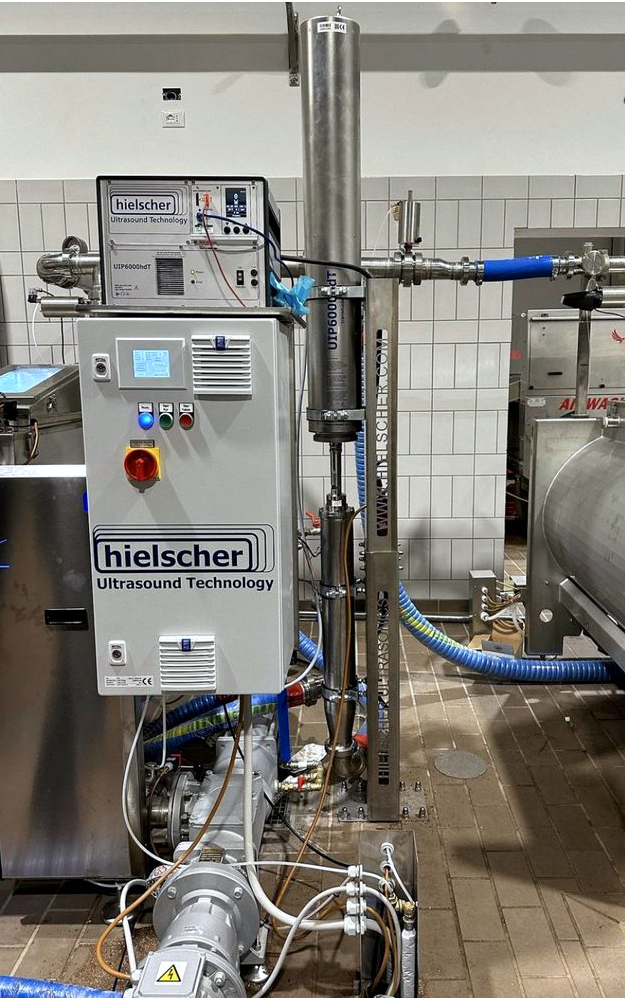

Ультразвуковой аппарат UIP6000hdT в промышленной установке непрерывной экстракции.

Ультразвуковая мощность 6000 Вт, созданная для промышленной обработки

Эта высокомощная система особенно выгодна для промышленных процессов в сложных условиях и с ограниченным расстоянием, поскольку не требуется дополнительная охлаждающая среда, такая как вода или сжатый воздух. Специальная конструкция данной системы позволяет использовать ее в экстремальных условиях эксплуатации, таких как пыль, грязь, температура и влажность. Ультразвуковой процессор состоит из титана и нержавеющей стали. Некачающийся фланец оказался очень полезным для интеграции в машины и установки. Он был адаптирован к новым техническим условиям с точки зрения правильного поведения колебаний.

Благодаря небольшой занимаемой площади и подвижному шкафу на колесах, UIP6000hdT можно устанавливать даже в тесных условиях. Модульная концепция UIP6000hdT обеспечивает вам мощную и в то же время очень компактную систему. Преобразователь и генератор размещаются отдельно друг от друга и подключаются с помощью кабелей. Автономная конструкция сводит к минимуму объем работ, необходимых для монтажа, эксплуатации и технического обслуживания. Несколько модулей UIP6000hdT можно легко объединить в кластеры с более высокой производительностью.

Ультразвуковой аппарат UIP6000hdT с ультразвуковой проточной ячейкой реактора и шкафом звукоизоляции для промышленных процессов с высокой пропускной способностью.

UIP6000hdT с ультразвуковой проточной ячейкой реактора и шкафом звукоизоляции.



Промышленный ультразвуковой аппарат UIP6000hdT обеспечивает ультразвуковую передачу мощностью 6000 Вт высокоинтенсивного ультразвука через зонд (сонотрод) для гомогенизации, диспергирования, эмульгирования и экстракции.

UIP6000hdT - это высокопроизводительный промышленный ультразвуковой аппарат зондового типа для поточной обработки жидкостей и шламов.

Вычислительная мощность 6 кВт
Процесс
Расход
Переэтерификация биодизеля
1.5 Кому 4 м³/ч
эмульгированиенапример. нефть/вода
0.5 Кому 2,5 м³/ч
Извлечение клетокнапример. водоросли
0.15 Кому 1 м³/ч
Диспергирующий/деагломерация
0.025 Кому 0.5м³/ч
Мокрый помол и шлифование
0.01 Кому 0.025м³/ч

Как правило, проточная ячейка, а также ультразвуковой преобразователь расположены в корпусе из нержавеющей стали с двойными стенками, который имеет очень эффективную звукоизоляцию. При необходимости UIP6000hdT может быть использован для ультразвуковой обработки жидкостей в специализированных реакторах. Конечно, UIP6000hdT способен непрерывно работать на полную мощность (24 часа в сутки), как и все ультразвуковые системы Hielscher Ultrasonics.

Промышленный ультразвуковой гомогенизатор для эффективного диспергирования и измельчения пигментов.

Мультисонореактор MSR-4 Это промышленный поточный реактор для гомогенизации, подходящий для промышленности с высокой пропускной способностью. MSR-4 может быть оснащен 4x UIP4000hdT или 4x UIP6000hdT.

Краткий обзор UIP6000hdT

  • Мощный ультразвуковой аппарат мощностью 6000 Вт
  • Надежно для тяжелых ультразвуковых процессов
  • Работа в режиме 24/7
  • Промышленный класс
  • цветной сенсорный дисплей
  • Просмотр пульта дистанционного управления
  • автоматическая запись данных о мощности, амплитуде, времени ультразвука, температуре, давлении
  • встроенная карта SD/USB ComboCard
  • Вставной датчик температуры
  • Вставной датчик давления (опционально)
  • Подключение к локальной сети
  • Подключение Ethernet
  • Не требуется установка программного обеспечения
  • Автоматическая настройка частоты



Высокопроизводительный ультразвуковой аппарат с мощностью ультразвука 6 кВт для промышленной обработки жидкостей и шламов.

Ультразвуковой генератор, преобразователь и проточная ячейка размещены в звукоизоляционном шкафу.

УИП6000HDT – Мощный ультразвуковой гомогенизатор

UIP6000hdT, входящий в промышленную серию Hielscher Ultrasonics, представляет собой надежный ультразвуковой процессор мощностью 6 кВт для тяжелых условий эксплуатации в суровых промышленных условиях.
Промышленные ультразвуковые ультразвуковые аппараты Hielscher могут обеспечивать очень высокую амплитуду. Амплитуды до 200 мкм могут легко работать непрерывно в режиме 24/7. Для еще более высоких амплитуд доступны индивидуальные ультразвуковые сонотроды. Надежность ультразвукового оборудования Hielscher позволяет работать в режиме 24/7 в тяжелых условиях и в сложных условиях.

Полноцветный сенсорный экран

Цветной сенсорный дисплей новой серии hdT промышленных ультразвуковых аппаратов HielscherБольшим улучшением с точки зрения эксплуатации является цветной сенсорный экран. Этот сенсорный и чувствительный к стилусу экран обеспечивает простоту использования, в то время как точная настройка рабочих параметров и отображение настройки мощности ультразвука гарантируются в сочетании с высочайшим комфортом для оператора. Цифровое меню управления интуитивно понятно в использовании, так как сведено к основным настройкам. Настройка амплитуды/мощности и импульсный режим могут быть отрегулированы с помощью цветного сенсорного ползунка (с привязкой 1%, 5% или 10%). Пользователь сам решает, предпочитает ли он отображение амплитуды и мощности в виде цветных гистограмм или числового представления. Дисплей может быть изменен с обычного режима просмотра на режим отображения BIG NUMBER, характеризующийся высокой контрастностью и большим размером шрифта для улучшения видимости.

Удаленное управление через браузер

Точное управление ультразвуковой обработкой (Нажмите, чтобы увеличить!)

UIP6000hdT может управляться с помощью любого распространенного браузера, такого как Internet Explorer, Safari, Firefox, Mozilla, мобильный IE/Safari с помощью нового веб-интерфейса LAN. Подключение к локальной сети представляет собой очень простую настройку plug-n-play и не требует установки программного обеспечения. Ультразвуковое устройство действует как DHCP-сервер/клиент и автоматически запрашивает или назначает IP. Устройством можно управлять непосредственно с ПК/MAC или с помощью коммутатора или маршрутизатора. С помощью дополнительного предварительно настроенного беспроводного маршрутизатора устройством можно управлять с большинства смартфонов или планшетных компьютеров, например, Apple iPad. Используя переадресацию портов подключенного маршрутизатора, вы можете управлять своим UIP6000hdT через Интернет из любой точки мира – Ваш смартфон или планшет в качестве пульта дистанционного управления.

Встроенная сеть

Еще одной интеллектуальной особенностью UIP6000hdT является работа и управление через локальную сеть (LAN), что облегчает работу и обеспечивает высокую гибкость обработки. Вся информация о процессе ультразвуковой обработки автоматически записывается на карту данных SD/USB. Вставной датчик постоянно измеряет температуру, а опционально можно подключить датчик давления.

Автоматическая настройка частоты

Как и все ультразвуковые устройства Hielscher, UIP6000hdT поставляется с интеллектуальной автоматической настройкой частоты. Когда устройство включено, генератор будет определять оптимальную рабочую частоту. Затем он будет приводить устройство в движение с этой частотой. Это повышает общую энергоэффективность и надежность наших ультразвуковых устройств. Все, что вам нужно сделать, это включить систему. Генератор выполнит настройку частоты автоматически за доли секунды.

Свяжитесь с нами! / Спросите нас!

Запросить дополнительную информацию

Пожалуйста, воспользуйтесь формой ниже, чтобы запросить дополнительную информацию об ультразвуковом процессоре UIP6000hdT, его технических характеристиках, области применения и цене. Мы будем рады обсудить с вами Ваш процесс и предложить Вам ультразвуковую систему, отвечающую Вашим требованиям!









Обратите внимание на наши политика конфиденциальности.






Кластер Hielscher UIP6000hdT состоит из 12 ультразвуковых аппаратов мощностью 72 кВт для высокопроизводительной поточной обработки

Кластер Hielscher UIP6000hdT состоит из 12 ультразвуковых аппаратов. Эта конфигурация позволяет создать мощную поточную ультразвуковую систему мощностью 72 кВт для высокопроизводительной поточной обработки.


Не знаете, какая ультразвуковая система лучше всего подходит для вашего технологического процесса?
В таблице ниже приведена примерная производительность обработки наших ультразвуковых аппаратов:

Объем партии Расход Рекомендуемые устройства
0от 0,5 до 1,5 мл н.а. VialTweeter
от 1 до 500 мл От 10 до 200 мл/мин УП100Ч
от 10 до 2000 мл от 20 до 400 мл/мин УП200Хт, УП400Ст
0.1 до 20 л 0от 0,2 до 4 л/мин УИП2000HDT
От 10 до 100 л От 2 до 10 л/мин УИП4000HDT
н.а. От 10 до 100 л/мин UIP16000
н.а. больше Кластер UIP16000

Факты, которые стоит знать

Основы ультразвуковой гомогенизации

Акустическая кавитация, как показано здесь, на ультразвуковом аппарате Hielscher UIP1500hdT, используется для инициирования и стимулирования химических реакций. Ультразвуковая кавитация на ультразвуковом аппарате Hielscher UIP1500hdT (1500W) для сонохимических реакций.Ультразвуковые гомогенизаторы используются для диспергирования, эмульгирования, мокрого помола, нано- & микронизация, экстракция (из растений и клеточных тканей), синтез и катализ химических веществ (так называемая сонохимия), а также дегазация. Ультразвуковая гомогенизация часто используется в качестве общего термина, который включает в себя все вышеупомянутые области применения. Ультразвуковая гомогенизация основана на принципе работы акустической авиации, которая происходит при соединении интенсивных ультразвуковых волн с жидкой средой. Под действием интенсивных ультразвуковых волн в среде образуются мельчайшие пузырьки вакуума, которые растут в течение циклов высокого и низкого давления ультразвуковых волн. В определенный момент, когда микропузыри достигают энергетического состояния, при котором они не могут поглощать больше энергии, они сильно схлопываются. Это явление имплозии вакуумных пузырей называется кавитацией. Имплозия вакуумных пузырьков генерирует ударные волны, струи струи жидкости с высоким сдвигом, перепадами температур и давления с достаточной энергией для разрыва ковалентных связей, изгиба молекул и индуцирования химических реакций.

Акустическая или ультразвуковая кавитация: рост пузырьков и имплозия

Акустическая кавитация (генерируемая мощным ультразвуком) создает локально экстремальные условия, так называемые сономеханические и сонохимические эффекты. Благодаря этим эффектам ультразвуковая обработка способствует химическим реакциям, ведущим к повышению выхода, скорости реакции, появлению новых путей и повышению общей эффективности.

Для достижения наилучших результатов в процессе гомогенизации ультразвуковой процессор и его настройка могут быть оптимизированы путем изменения следующих переменных:

  • Амплитуда (смещение сонотрода) и интенсивность
  • давление
  • температура
  • Емкость для ультразвуковой обработки (периодическая или проточная ячейка: размер, геометрия, расход)

В высокопроизводительных ультразвуковых аппаратах Hielscher используются пьезоэлектрические генераторы, изготовленные из кристаллов титаната цирконата свинца. Вибрации передаются вниз по титановому рупору, настроенному на частоте 19-26 кГц. Ультразвуковая вибрация передается от рупора через ультразвуковой сонотрод (зонд, зонд) в жидкую среду. Hielscher предлагает ультразвуковые процессоры с номинальной мощностью от 50 до 16 000 Вт на ультразвуковой блок и тем самым удовлетворяет потребности от небольших лабораторных ультразвуковых аппаратов и настольных устройств до пилотных установок и полностью коммерческих ультразвуковых установок для высокой производительности.

Продуманное управление процессом для достижения оптимальных результатов ультразвуковой обработки

Условия ультразвуковой обработки имеют решающее значение для производительности, результатов процесса и воспроизводимости ультразвуковых процессов. Помимо точного контроля выходной мощности ультразвука, регулируемой по амплитуде и интенсивности, важными факторами являются температура, давление и время ультразвуковой обработки. Цифровые ультразвуковые процессоры Hielscher поставляются со вставной термопарой. В качестве опции доступен вставной датчик давления. Оба датчика подключены к ультразвуковому генератору, который оснащен внутренней SD-картой. Программное обеспечение ультразвукового устройства записывает все технологические данные (дату, время, амплитуду, ультразвуковую энергию, полезную энергию, температуру, давление) в файл CSV на SD-карте. Это делает ваши прогоны ультразвука сопоставимыми и воспроизводимыми.

Для высоких амплитуд требуется более высокая выходная мощность. При повышенной нагрузке, такой как высокая вязкость среды или повышенное давление, требуется повышенная мощность ультразвука для приведения сонотрода в движение с желаемой амплитудой. Чем больше передняя поверхность сонотрода (наконечника), тем больше мощности требуется для его резонирования. С помощью сонотрода большего размера можно обрабатывать большие объемы. Промышленные сонотроды Hielscher и Каскатроды Может обеспечивать очень высокую амплитуду. Амплитуды до 200 мкм могут легко работать непрерывно в режиме 24/7. Для еще более высоких амплитуд доступны индивидуальные ультразвуковые сонотроды. Прочность ультразвуковых аппаратов Hielscher позволяет работать в режиме 24/7 при большой нагрузке и в сложных условиях.

Для большинства ультразвуковых процессов температура ультразвукирующей среды должна быть как можно ниже, так как низкие температуры способствуют образованию интенсивной кавитации. Hielscher предлагает ультразвуковые проточные ячейки и реакторы с охлаждающими рубашками, которые поддерживают поддержание оптимальных температур процесса. Проточные ячейки и реакторы также могут находиться под давлением. При повышенном давлении происходит более интенсивная кавитация. Поэтому Hielscher предлагает реакторы, которые могут легко работать под давлением до 300 атм.

Hielscher Ultrasonics производит ультразвуковые преобразователи различных размеров и форм (например, Каскатроды), что позволяет масштабировать все результаты ультразвукового процесса полностью линейно. Благодаря ультразвуковым гомогенизаторам мощностью 16 кВт и многоуровневым типам сонотродов и реакторов с проочными ячейками, Hielscher является вашим долгосрочным опытным партнером в области ультразвуковых процессов в промышленных масштабах. Помимо разнообразия стандартных ультразвуковых аппаратов, Hielscher также разрабатывает и производит системы по индивидуальному заказу.
