УИП4000HDT – Высокопроизводительный ультразвуковой аппарат мощностью 4 кВт
UIP4000hdT обеспечивает мощность ультразвука до 4 кВт и является надежной производственной машиной даже в сложных условиях. Он предназначен для промышленных процессов с повышенным энергопотреблением и большими объемами. UIP4000hdT — это надежный и мощный ультразвуковой процессор.
Типичные области применения UIP4000hdT включают в себя
- гомогенизация,
- эмульгирование,
- Диспергирующий &
- Тонкое измельчение частиц,
- Извлечение,
- Ослабление оливкового масла,
- растворение или
- Сонохимические реакции как
- Соносинтез и
- Сонокатализ.
Эта система высокой мощности особенно выгодна, так как не требуется никаких дополнительных охлаждающих сред, таких как вода или сжатый воздух. Специальная конструкция данной системы позволяет использовать ее в экстремальных условиях эксплуатации, таких как пыль, грязь, температура и влажность. Ультразвуковой процессор состоит из титана и нержавеющей стали. Некачающийся фланец оказался очень полезным для интеграции в машины и установки. Он был адаптирован к новым техническим условиям с точки зрения правильного поведения колебаний.
Модульная концепция UIP4000hdT обеспечивает вам мощную и в то же время очень компактную систему. Преобразователь и генератор размещаются отдельно друг от друга и подключаются с помощью кабелей. Автономная конструкция сводит к минимуму объем работ, необходимых для монтажа, эксплуатации и технического обслуживания. Несколько модулей UIP4000hdT можно легко объединить в кластеры с более высокой производительностью.
| Вычислительная мощность 4 кВт | ||
|---|---|---|
| Процесс |
Расход
|
|
| Переэтерификация биодизеля |
1 Кому 3м³/ч
|
|
| эмульгированиенапример. нефть/вода |
0.4 Кому 2м³/ч
|
|
| Извлечение клетокнапример. водоросли |
0.1 Кому 0.8м³/ч
|
|
| Диспергирующий / деагломерация |
0.02 Кому 0.4м³/ч
|
|
| Мокрый помол и шлифование |
0.01 Кому 0.02м³/ч
|
|
Как правило, проточная ячейка, а также ультразвуковой преобразователь расположены в корпусе из нержавеющей стали с двойными стенками, который имеет очень эффективную звукоизоляцию. При необходимости UIP4000hdT может быть использован для ультразвуковой обработки жидкостей в специализированных реакторах. Конечно, UIP4000hdT способен непрерывно работать на полную мощность (24 часа в сутки), как и все ультразвуковые системы Hielscher Ultrasonics.
Hielscher UIP4000hdT – Высокопроизводительные ультразвуковые приборы мощностью 4 кВт для процессов в проточном режиме
Краткий обзор UIP4000hdT
- Мощный ультразвуковой аппарат мощностью 4000 Вт
- Надежно для тяжелых ультразвуковых процессов
- Работа в режиме 24/7
- Промышленный класс
- цветной сенсорный дисплей
- Просмотр пульта дистанционного управления
- автоматическая запись данных о мощности, амплитуде, времени ультразвука, температуре, давлении
- встроенная карта SD/USB ComboCard
- Вставной датчик температуры
- Вставной датчик давления (опционально)
- Подключение к локальной сети
- Подключение Ethernet
- Не требуется установка программного обеспечения
- Автоматическая настройка частоты
Полноцветный сенсорный экран
Большим улучшением с точки зрения эксплуатации является цветной сенсорный экран. Этот сенсорный и чувствительный к стилусу экран обеспечивает простоту использования, в то время как точная настройка рабочих параметров и отображение настройки мощности ультразвука гарантируются в сочетании с высочайшим комфортом для оператора. Цифровое меню управления интуитивно понятно в использовании, так как сведено к основным настройкам. Настройка амплитуды/мощности и импульсный режим могут быть отрегулированы с помощью цветного сенсорного ползунка (с привязкой 1%, 5% или 10%). Пользователь сам решает, предпочитает ли он отображение амплитуды и мощности в виде цветных гистограмм или числового представления. Дисплей может быть изменен с обычного режима просмотра на режим отображения BIG NUMBER, характеризующийся высокой контрастностью и большим размером шрифта для улучшения видимости.
Удаленное управление через браузер
UIP4000hdT может управляться с помощью любого распространенного браузера, такого как Internet Explorer, Safari, Firefox, Mozilla, мобильный IE/Safari с помощью нового веб-интерфейса LAN. Подключение к локальной сети представляет собой очень простую настройку plug-n-play и не требует установки программного обеспечения. Ультразвуковое устройство действует как DHCP-сервер/клиент и автоматически запрашивает или назначает IP. Устройством можно управлять непосредственно с ПК/MAC или с помощью коммутатора или маршрутизатора. С помощью дополнительного предварительно настроенного беспроводного маршрутизатора устройством можно управлять с большинства смартфонов или планшетных компьютеров, например, Apple iPad. Используя переадресацию портов подключенного маршрутизатора, вы можете управлять своим UIP4000hdT через Интернет из любой точки мира – Ваш смартфон или планшет в качестве пульта дистанционного управления.
Встроенная сеть
Еще одной интеллектуальной особенностью UIP4000hdT является работа и управление через локальную сеть (LAN), что облегчает работу и обеспечивает высокую гибкость обработки. Вся информация о процессе ультразвуковой обработки автоматически записывается на карту данных SD/USB. Вставной датчик постоянно измеряет температуру, а опционально можно подключить датчик давления.
Автоматическая настройка частоты
Как и все ультразвуковые устройства Hielscher, UIP4000hdT поставляется с интеллектуальной автоматической настройкой частоты. Когда устройство включено, генератор будет определять оптимальную рабочую частоту. Затем он будет приводить устройство в движение с этой частотой. Это повышает общую энергоэффективность и надежность наших ультразвуковых устройств. Все, что вам нужно сделать, это включить систему. Генератор выполнит настройку частоты автоматически за доли секунды.

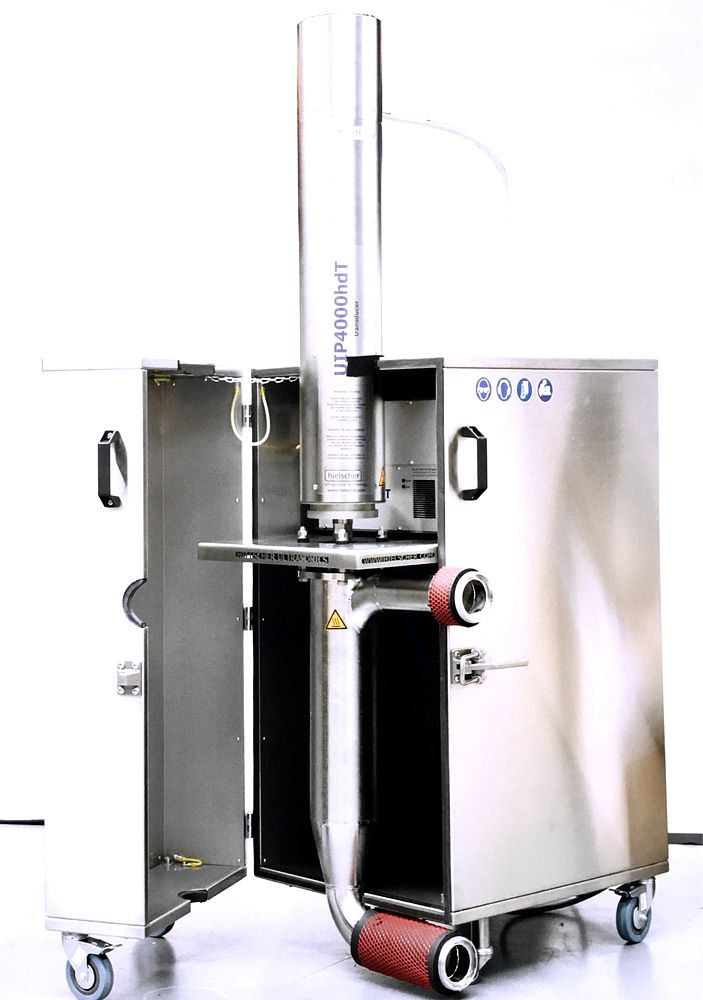

UIP4000hdT в шкафу
Высокопроизводительный ультразвуковой аппарат мощностью 4000 Вт
Промышленные ультразвуковые ультразвуковые аппараты Hielscher могут обеспечивать очень высокую амплитуду. Амплитуды до 200 мкм могут легко работать непрерывно в режиме 24/7. Для еще более высоких амплитуд доступны индивидуальные ультразвуковые сонотроды. Надежность ультразвукового оборудования Hielscher позволяет работать в режиме 24/7 в тяжелых условиях эксплуатации и в сложных условиях.
В таблице ниже приведена примерная производительность обработки наших ультразвуковых аппаратов:
| Объем партии | Расход | Рекомендуемые устройства |
|---|---|---|
| 0от 0,5 до 1,5 мл | н.а. | VialTweeter |
| от 1 до 500 мл | От 10 до 200 мл/мин | УП100Ч |
| от 10 до 2000 мл | от 20 до 400 мл/мин | УП200Хт, УП400Ст |
| 0.1 до 20 л | 0от 0,2 до 4 л/мин | УИП2000HDT |
| От 10 до 100 л | От 2 до 10 л/мин | УИП4000HDT |
| н.а. | От 10 до 100 л/мин | UIP16000 |
| н.а. | больше | Кластер UIP16000 |
Ультразвуковой аппарат UIP4000hdT в исследованиях и науке
UIP4000hdT — это популярный мощный ультразвуковой лабораторный гомогенизатор мощностью 4000 Вт, часто используемый в исследовательских лабораториях и&D объекты. Ниже вы можете найти информационный бюллетень о приборе UIP4000hdT, а также подборку научных статей о ультразвуковом аппарате ультразвукового типа UIP4000hdT. Статьи охватывают такие темы, как разрушение клеток и экстракция биоактивных соединений и оливкового масла первого холодного отжима, переэтерификация биодизеля и материаловедение. Если вы ищете конкретное применение и связанные с ним научные ссылки, пожалуйста, свяжитесь с нами.
- Информационный бюллетень UIP4000hdT – Мощный промышленный ультразвуковой аппарат мощностью 4000 Вт – Hielscher Ultrasonics
- Антония Тамборрино, Аньезе Татиччи, Роберто Романиелло, Клаудио Пероне, Соня Эспосто, Алессандро Леоне, Маурицио Сервили (2021): Оценка схемы установки по экстракции оливкового масла с использованием мощного ультразвукового аппарата. Ультразвуковая сонохимия, том 73, 2021.
- Антония Тамборрино, Аньезе Татиччи, Роберто Романиелло, Клаудио Пероне, Соня Эспосто, Алессандро Леоне, Маурицио Сервили (2021): Оценка схемы установки по экстракции оливкового масла с использованием мощного ультразвукового аппарата. Ультразвуковая сонохимия, том 73, 2021.
- Манганьелло Р., Пагано М., Нуччарелли Д., Чиккоритти Р., Томазон Р., Ди Серио М.Г., Джансанте Л., дель Ре., Сервили М., Венециани Г. (2021): Влияние ультразвуковой технологии на качественные свойства итальянского оливкового масла первого холодного отжима. Продукт. 22 ноября 2021 г.; 10(11):2884.
- Пестерау, Ана-Мария; Сирбу, Родика; Кадар, Эмин (2023): Биомедицинские приложения на основе морского коллагена, полученного из вида медуз Rhizostoma pulmo, экстрагированных из Черного моря. Европейский журнал естественных наук и медицины 6, 2023. 89-99.
- Али Голами, Фатолла Пурфаяз, Акбар Малеки (2021): Технико-экономическая оценка производства биодизеля из рапсового масла методом ультразвуковой кавитации. Энергетические отчеты, том 7, 2021. 266-277.
- Лухан-Факундо, Мария-Хосе; Мендоса-Рока, Хосе-Антонио; Куартас-Урибе, Б.; Альварес-Бланко, Сильвия (2016): Загрязнение мембраны при переработке сыворотки и последующая очистка ультразвуком для более экологичного процесса. Журнал чистого производства 143, 2016.
Факты, которые стоит знать
Основы ультразвуковой гомогенизации
Ультразвуковые гомогенизаторы используются для диспергирования, эмульгирования, мокрого помола, нано- & микронизация, экстракция (из растений и клеточных тканей), синтез и катализ химических веществ (так называемая сонохимия), а также дегазация. Ультразвуковая гомогенизация часто используется в качестве общего термина, который включает в себя все вышеупомянутые области применения. Ультразвуковая гомогенизация основана на принципе работы акустической авиации, которая происходит при соединении интенсивных ультразвуковых волн с жидкой средой. Под действием интенсивных ультразвуковых волн в среде образуются мельчайшие пузырьки вакуума, которые растут в течение циклов высокого и низкого давления ультразвуковых волн. В определенный момент, когда микропузыри достигают энергетического состояния, при котором они не могут поглощать больше энергии, они сильно схлопываются. Это явление имплозии вакуумных пузырей называется кавитацией. Имплозия вакуумных пузырьков генерирует ударные волны, струи струи жидкости с высоким сдвигом, перепадами температур и давления с достаточной энергией для разрыва ковалентных связей, изгиба молекул и индуцирования химических реакций.
Для достижения наилучших результатов в процессе гомогенизации ультразвуковой процессор и его настройка могут быть оптимизированы путем изменения следующих переменных:
- Амплитуда (смещение сонотрода) и интенсивность
- давление
- температура
- Емкость для ультразвуковой обработки (периодическая или проточная ячейка: размер, геометрия, расход)
В высокопроизводительных ультразвуковых процессорах Hielscher используются пьезоэлектрические генераторы, изготовленные из кристаллов титаната цирконата свинца. Вибрации передаются вниз по титановому рупору, настроенному на частоте 19-26 кГц. Ультразвуковая вибрация передается от рупора через ультразвуковой сонотрод (зонд, зонд) в жидкую среду. Hielscher предлагает ультразвуковые процессоры с номинальной мощностью от 50 до 16 000 Вт на ультразвуковой блок и тем самым удовлетворяет потребности от небольших лабораторных ультразвуковых аппаратов и настольных устройств до пилотных установок и полностью коммерческих ультразвуковых установок для высокой производительности.
Продуманное управление процессом для достижения оптимальных результатов ультразвуковой обработки
Условия ультразвуковой обработки имеют решающее значение для производительности, результатов процесса и воспроизводимости ультразвуковых процессов. Помимо точного контроля выходной мощности ультразвука, регулируемой по амплитуде и интенсивности, важными факторами являются температура, давление и время ультразвуковой обработки. Цифровые ультразвуковые процессоры Hielscher поставляются со вставной термопарой. В качестве опции доступен вставной датчик давления. Оба датчика подключены к ультразвуковому генератору, который оснащен внутренней SD-картой. Программное обеспечение ультразвукового устройства записывает все технологические данные (дату, время, амплитуду, ультразвуковую энергию, полезную энергию, температуру, давление) в файл CSV на SD-карте. Это делает ваши прогоны ультразвука сопоставимыми и воспроизводимыми.
Для высоких амплитуд требуется более высокая выходная мощность. При повышенной нагрузке, такой как высокая вязкость среды или повышенное давление, требуется повышенная мощность ультразвука для приведения сонотрода в движение с желаемой амплитудой. Чем больше передняя поверхность сонотрода (наконечника), тем больше мощности требуется для его резонирования. С помощью сонотрода большего размера можно обрабатывать большие объемы. Индустриальные сонотроды Хильшера и Каскатроды Может обеспечивать очень высокую амплитуду. Амплитуды до 200 мкм могут легко работать непрерывно в режиме 24/7. Для еще более высоких амплитуд доступны индивидуальные ультразвуковые сонотроды. Прочность ультразвуковых аппаратов Hielscher позволяет работать в режиме 24/7 при большой нагрузке и в сложных условиях.
Для большинства ультразвуковых процессов температура ультразвукирующей среды должна быть как можно ниже, так как низкие температуры способствуют образованию интенсивной кавитации. Hielscher предлагает ультразвуковые проточные ячейки и реакторы с охлаждающими рубашками, которые поддерживают поддержание оптимальных температур процесса. Проточные ячейки и реакторы также могут находиться под давлением. При повышенном давлении происходит более интенсивная кавитация. Поэтому Hielscher предлагает реакторы, которые могут легко работать под давлением до 300 атм.
Hielscher Ultrasonics производит ультразвуковые преобразователи различных размеров и форм (например, Каскатроды), что позволяет масштабировать все результаты ультразвукового процесса полностью линейно. Благодаря ультразвуковым гомогенизаторам мощностью 16 кВт и многоуровневым типам сонотродов и реакторов с проочными ячейками, Hielscher является вашим долгосрочным опытным партнером в области ультразвуковых процессов в промышленных масштабах. Помимо разнообразия стандартных ультразвуковых аппаратов, Hielscher также разрабатывает и производит системы по индивидуальному заказу.
