UIP10000 – Кластеры ультразвуковых устройств высокой мощности

UIP10000 мощностью 10 000 ватт является вторым по величине ультразвуковым процессором. Он предназначен для работы в кластерах из четырёх или более устройств для обработки больших объёмов, например для гомогенизации, диспергирования и деагломерации.

Ультразвуковые процессы можно масштабировать линейно. Производительность обработки увеличивается с ростом подводимой ультразвуковой мощности. Для крупномасштабных процессов обработки часто требуется мощность более 40kW. В этом случае мы рекомендуем использовать кластер устройств UIP10000 или UIP16000.

Ультразвуковые процессоры высокой мощности

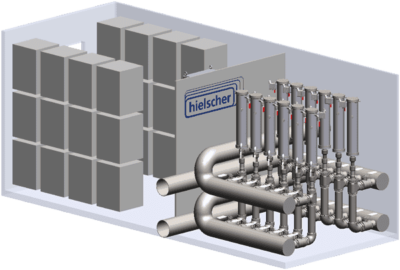

Ультразвуковой процессор UIP10000 был разработан с учётом размеров стандартных грузовых контейнеров. В отличие от UIP16000, UIP10000 позволяет вертикально установить преобразователь вместе с сонотродом и проточной ячейкой в стандартном морском грузовом контейнере. Поэтому контейнер можно оборудовать кластером устройств UIP10000, включающим генераторы, преобразователи, сонотроды, проточные ячейки и систему охлаждения с замкнутым контуром.

Кроме того, типичная система обработки ультразвуком, поставляемая под ключ, может включать насосы, трубопроводы, клапаны и интерфейс передачи данных. Такой контейнер длиной 10 или 20 футов облегчает транспортировку, монтаж и запуск на площадке заказчика. Обычно контейнеры оснащаются звукоизолированными стенами для снижения уровня шума за пределами контейнера.

Масштабирование процесса

Для каждого ультразвукового процесса требуется определённое оптимальное сочетание амплитуды обработки ультразвуком, давления жидкости и температуры. Это оптимальное сочетание можно определить в ходе небольших лабораторных испытаний или испытаний на настольном оборудовании, например с использованием UIP1000hd (1kW) с проточной ячейкой. UIP1000hd позволяет изменять параметры обработки ультразвуком в широком диапазоне. После определения оптимального сочетания параметров эффективность процесса можно линейно масштабировать. Поэтому система, поставляемая под ключ, предварительно настроена для работы с оптимальным сочетанием параметров. В приведённой ниже таблице указаны общие значения производительности обработки для системы высокой мощности 4x10kW.

Запуск контейнерной системы

Использование установки в контейнере облегчает монтаж и запуск. Поскольку контейнер вмещает ультразвуковые процессоры в полной комплектации с проточными ячейками и трубопроводами, его требуется подключить только к подаче технологической среды, электропитанию и охлаждающей воде. Интерфейсы передачи данных доступны опционально.

Как указано выше, мы рекомендуем провести испытания для оценки осуществимости процесса и оптимизировать процесс в малом или среднем масштабе. Мы будем рады помочь вам выбрать подходящее оборудование для таких предварительных испытаний и для окончательной полномасштабной установки. В качестве альтернативы вы можете провести испытания процесса в нашей технологической лаборатории.

Проектирование, производство и консультирование – Качество, произведённое в Германии

Ультразвуковые устройства Hielscher широко известны своим высочайшим качеством и стандартами проектирования. Прочность и простота эксплуатации позволяют без затруднений интегрировать наши ультразвуковые устройства в промышленные установки. Ультразвуковые устройства Hielscher легко справляются с тяжёлыми условиями эксплуатации и требовательными рабочими средами.

Hielscher Ultrasonics – компания, сертифицированная по ISO, которая уделяет особое внимание высокопроизводительным ультразвуковым устройствам, сочетающим самые современные технологии и удобство использования. Разумеется, ультразвуковые устройства Hielscher соответствуют требованиям CE и отвечают требованиям UL, CSA и RoHs.
