UIP4000hdT – Ultrazvuk visokih performansi od 4kW
UIP4000hdT isporučuje do 4kW ultrazvučne snage i pouzdan je proizvodni stroj čak i pod zahtjevnim uvjetima. Dizajniran je za industrijske procese s većim zahtjevima za energijom i velikim količinama. UIP4000hdT je robustan i snažan ultrazvučni procesor.
Tipične primjene UIP4000hdT uključuju
- homogenizacija,
- emulgiranje,
- Raspršivanje &
- fino mljevenje čestica,
- Izvlačenje,
- malaksacija maslinovog ulja,
- otapanje ili
- sonokemijske reakcije kao npr
- sono-sinteza i
- sono-kataliza.
Ovaj sustav velike snage posebno je povoljan jer nisu potrebni dodatni rashladni mediji, kao što su voda ili komprimirani zrak. Poseban dizajn ovog sustava omogućuje njegovu upotrebu u ekstremnim uvjetima rada, kao što su prašina, prljavština, temperatura i vlaga. Ultrazvučni procesor sastoji se od titana i nehrđajućeg čelika. Prirubnica bez oscilacija pokazala se vrlo korisnom za integraciju u strojeve i postrojenja. Prilagođen je novim tehničkim uvjetima u smislu ispravnog oscilacijskog ponašanja.
Modularni koncept UIP4000hdT pruža vam moćan sustav koji štedi prostor. Pretvornik i generator smješteni su odvojeno jedan od drugoga i povezani su putem kabela. Samostalni dizajn smanjuje rad potreban za instalaciju, rad i održavanje na minimalnu razinu. Više modula UIP4000hdT može se jednostavno kombinirati u klastere s većim procesnim kapacitetima.
| Kapacitet obrade 4kW | ||
|---|---|---|
| Postupak |
Protok
|
|
| transesterifikacija biodizela |
1 do 3m³/sat
|
|
| emulgiranje, npr ulje/voda |
0.4 do 2m³/sat
|
|
| ekstrakcija stanica, npr alge |
0.1 do 0.8m³/sat
|
|
| Raspršivanje? deaglomeracija |
0.02 do 0.4m³/sat
|
|
| mokro mljevenje i mljevenje |
0.01 do 0.02m³/sat
|
|
Općenito, protočna ćelija kao i ultrazvučni pretvarač nalaze se u kućištu od nehrđajućeg čelika s dvostrukim stijenkama koje ima vrlo učinkovitu zvučnu izolaciju. Ako je potrebno, UIP4000hdT se može koristiti za sonikaciju tekućina u prilagođenim reaktorima. Naravno, UIP4000hdT je sposoban kontinuirano raditi punom izlaznom snagom (24 sata/7 dana) kao i svi ultrazvučni sustavi tvrtke Hielscher Ultrasonics.
Hielscher UIP4000hdT – Ultrazvuk visokih performansi od 4kW za procese u protočnom načinu rada
UIP4000hdT na prvi pogled
- Ultrazvučni uređaj snage 4000 W
- pouzdan za teške procese sonikacije
- Rad 24/7
- industrijski stupanj
- zaslon osjetljiv na dodir u boji
- pretraži daljinski upravljač
- automatsko bilježenje podataka o snazi, amplitudi, vremenu sonikacije, temperaturi, tlaku
- integrirana SD/USB kombinirana kartica
- priključni senzor temperature
- priključni senzor tlaka (dostupan kao opcija)
- LAN veza
- Ethernet veza
- nema instalacije softvera
- Automatsko podešavanje frekvencije
Zaslon osjetljiv na dodir u punoj boji
Veliko poboljšanje u operativnom pogledu je zaslon osjetljiv na dodir u boji. Ovaj zaslon osjetljiv na dodir i olovku omogućuje jednostavno rukovanje, dok su točna postavka radnih parametara i prikaz postavki snage ultrazvuka zajamčeni i kombinirani s najvećom udobnošću za operatera. Digitalni upravljački izbornik je intuitivan za korištenje jer je sveden na glavne postavke. Postavka amplitude/snage i način rada pulsa mogu se podesiti pomoću klizača u boji na dodir (s pomakom od 1%, 5% ili 10%). Korisnik odlučuje hoće li više voljeti prikaz amplitude i snage u obliku stupčastih dijagrama u boji ili numerički prikaz. Zaslon se može promijeniti iz uobičajenog načina prikaza u način prikaza VELIKI BROJ, koji karakterizira veliki kontrast i velika veličina slova za poboljšanu vidljivost.
Daljinski upravljač preglednika
UIP4000hdT se može kontrolirati korištenjem bilo kojeg uobičajenog preglednika, kao što su Internet Explorer, Safari, Firefox, Mozilla, mobilni IE/Safari korištenjem novog LAN web sučelja. LAN veza je vrlo jednostavna plug-n-play postavka i ne zahtijeva instalaciju softvera. Ultrazvučni uređaj djeluje kao DHCP poslužitelj/klijent i automatski zahtijeva ili dodjeljuje IP. Uređajem se može upravljati izravno s PC/MAC-a ili pomoću prekidača ili usmjerivača. Korištenjem dodatnog unaprijed konfiguriranog bežičnog usmjerivača, uređajem se može upravljati s većine pametnih telefona ili tablet računala, npr. Apple iPad. Koristeći port-forwarding povezanog usmjerivača, možete kontrolirati svoj UIP4000hdT putem interneta s bilo kojeg mjesta na svijetu – vaš pametni telefon ili tablet kao daljinski upravljač.
Ugrađena mreža
Još jedna pametna značajka UIP4000hdT je rad i kontrola putem LAN-a (lokalne mreže) što olakšava rad i omogućuje visoku fleksibilnost obrade. Sve informacije o procesu ultrazvuka automatski se bilježe na SD/USB podatkovnu karticu. Senzor koji se može priključiti trajno mjeri temperaturu, dok se opcijski dostupan senzor tlaka može dodatno priključiti.
Automatsko podešavanje frekvencije
Kao i svi Hielscher ultrazvučni uređaji, UIP4000hdT dolazi s inteligentnim automatskim podešavanjem frekvencije. Kada je uređaj uključen, generator će osjetiti optimalnu radnu frekvenciju. Zatim će pokretati uređaj na toj frekvenciji. To poboljšava ukupnu energetsku učinkovitost i pouzdanost naših ultrazvučnih uređaja. Sve što trebate učiniti je uključiti sustav. Generator će automatski izvršiti podešavanje frekvencije u djeliću sekunde.

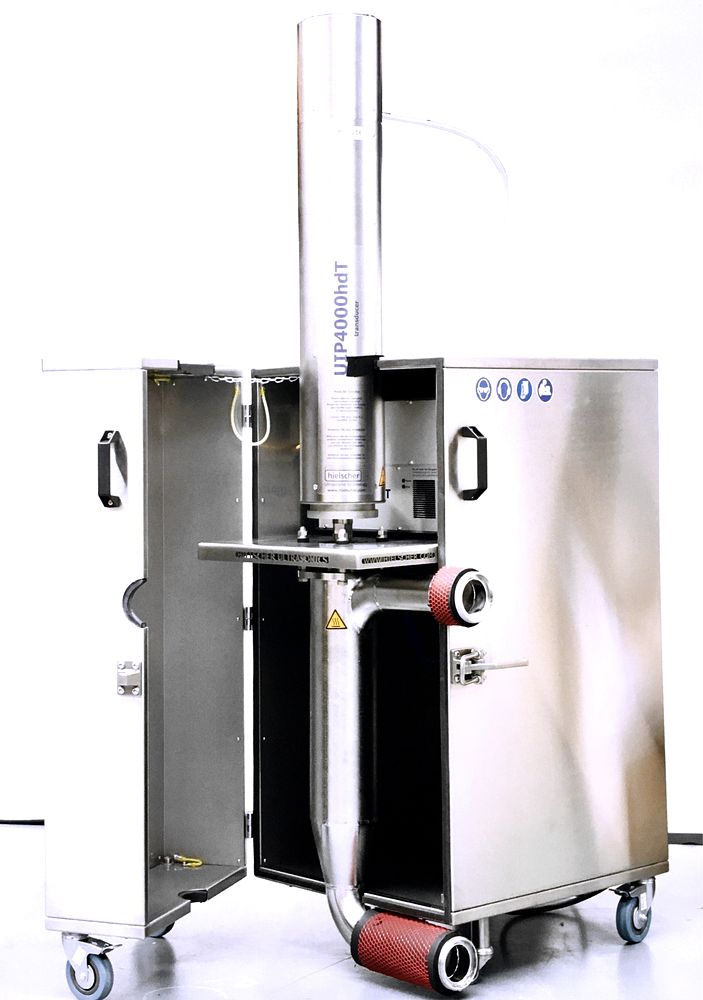

UIP4000hdT u ormariću
Sonikator visokih performansi od 4000 W
Hielscher Ultrasonics industrial sonicators can deliver very high amplitudes. Amplitudes of up to 200µm can be easily continuously run in 24/7 operation. For even higher amplitudes, customized ultrasonic sonotrodes are available. The robustness of Hielscher’s ultrasonic equipment allows for 24/7 operation at heavy duty and in demanding environments.
Donja tablica daje vam naznaku približnog kapaciteta obrade naših ultrazvučnih uređaja:
| Volumen serije | Protok | Preporučeni uređaji |
|---|---|---|
| 0.5 do 1,5 ml | na | VialTweeter |
| 1 do 500 ml | 10 do 200 ml/min | UP100H |
| 10 do 2000 ml | 20 do 400 ml/min | UP200Ht, UP400St |
| 0.1 do 20L | 0.2 do 4L/min | UIP2000hdT |
| 10 do 100l | 2 do 10L/min | UIP4000hdT |
| na | 10 do 100L/min | UIP16000 |
| na | veći | klaster od UIP16000 |
Sonicator UIP4000hdT u istraživanju i znanosti
UIP4000hdT je popularan ultrazvučni laboratorijski homogenizator snage 4000 W koji se često koristi u istraživačkim laboratorijima i R&D objekti. Ispod možete pronaći tablicu podataka o UIP4000hdT kao i izbor znanstvenih članaka koji prikazuju sonikator UIP4000hdT tipa sonde. Članci se protežu od poremećaja stanica i ekstrakcije bioaktivnih spojeva i ekstra djevičanskog maslinovog ulja, transesterifikacije biodizela i znanosti o materijalima. Ako tražite određenu primjenu i povezane znanstvene reference, kontaktirajte nas.
- Informacijski list UIP4000hdT – Snažan industrijski sonikator snage 4000 W – Hielscher Ultrasonics
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021.): Procjena izgleda postrojenja za ekstrakciju maslinovog ulja s ultrazvučnim strojem velike snage. Ultrazvučna sonokemija, svezak 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021.): Procjena izgleda postrojenja za ekstrakciju maslinovog ulja s ultrazvučnim strojem velike snage. Ultrasonics Sonochemistry, svezak 73, 2021.
- Manganiello R., Pagano M., Nucciarelli D., Ciccoritti R., Tomasone R., Di Serio MG, Giansante L., Del Re P., Servili M., Veneziani G. (2021.): Učinci ultrazvučne tehnologije na kvalitativna svojstva talijanskog ekstra djevičanskog maslinovog ulja. Hrana. 22. studenog 2021.;10(11):2884.
- Pešterau, Ana-Marija; Sirbu, Rodica; Cadar, Emin (2023.): Biomedicinske primjene temeljene na morskom kolagenu dobivenom iz vrste meduze Rhizostoma Pulmo ekstrahirane iz Crnog mora. Europski časopis za prirodne znanosti i medicinu 6, 2023. 89-99.
- Ali Gholami, Fathollah Pourfayaz, Akbar Maleki (2021.): Tehno-ekonomska procjena proizvodnje biodizela iz ulja repice ultrazvučnom kavitacijom. Energetska izvješća, svezak 7, 2021. 266-277.
- Luján-Facundo, María-José; Mendoza-Roca, José-Antonio; Cuartas-Uribe, B.; Álvarez-Blanco, Silvia (2016.): Zaprljanje membrane u obradi sirutke i naknadno čišćenje ultrazvukom za održiviji proces. Časopis za čistiju proizvodnju 143, 2016.
Činjenice koje vrijedi znati
Osnove ultrazvučne homogenizacije
Ultrazvučni homogenizatori koriste se za disperziju, emulzifikaciju, mokro mljevenje, nano- & mikronizacija, ekstrakcija (iz biljaka i staničnih tkiva), sinteza i kataliza kemikalija (tzv. sonokemija) kao i otplinjavanje. Ultrazvučna homogenizacija često se koristi kao krovni pojam koji uključuje sve ove gore navedene primjene. Homogenizacija potpomognuta ultrazvukom temelji se na principu rada akustične kavijacije, koja se javlja kada se intenzivni ultrazvučni valovi sprežu u tekući medij. Pod intenzivnim ultrazvučnim valovima, u mediju se stvaraju sićušni vakuumski mjehurići, koji rastu tijekom ciklusa visokog/niskog tlaka ultrazvučnih valova. U određenom trenutku, kada mikro-mjehurići dostignu energetski status, u kojem ne mogu apsorbirati više energije, oni se nasilno urušavaju. Ovaj fenomen implozije vakuumskih mjehurića naziva se kavitacija. Implozija vakuumskih mjehurića generira udarne valove, mlazove struje/tekućine, visoke smične razlike, visoke temperature i tlakove s dovoljno energije za kidanje kovalentnih veza, savijanje molekula i induciranje kemijskih reakcija.
Za najbolje rezultate u procesu homogenizacije, ultrazvučni procesor i njegove postavke mogu se optimizirati promjenom sljedećih varijabli:
- Amplituda (pomak sonotrode) i intenzitet
- pritisak
- temperatura
- Posuda za sonikaciju (šaržna ili protočna ćelija: veličina, geometrija, brzina protoka)
Hielscher ultrazvučni procesori visokih performansi koriste piezoelektrične generatore izrađene od kristala olovnog cirkonat titanata. Vibracije se prenose niz titansku hornu podešenu rezonantu na 19-26 kHz. Iz roga se ultrazvučna vibracija povezuje preko ultrazvučne sonotrode (vrh, sonda) u tekući medij. Hielscher nudi ultrazvučne procesore snage od 50 do 16.000 vata po ultrazvučnoj jedinici i time pokriva zahtjeve od malih laboratorijskih ultrazvučnih uređaja i stolnih uređaja do pilot postrojenja i potpuno komercijalnih ultrazvučnih jedinica za veliku propusnost.
Sofisticirana kontrola procesa za optimalne rezultate sonikacije
Sonication conditions are crucial for output, process results and reproducibility of ultrasonic processes. Besides the precise control of ultrasonic power output, adjusted by amplitude and intensity, temperature, pressure and sonication time are important factors. Hielscher’s digital ultrasonic processors come with a plugable thermo-couple. A plugable pressure sensor is optionally available. Both sensors are connected with the ultrasonic generator, which is equipped with an internal SD card. The software of the ultrasonic device writes all process data (date, time, amplitude, ultrasonic energy, net energy, temperature, pressure) in a CSV file on the SD card. This makes your sonication runs comparable and reproducible.
For high amplitudes, a higher output power is required. Under increased load such as high viscosity of the medium or elevated pressure, an increased ultrasound power is needed to drive the sonotrode at a desired amplitude. The larger the front surface of the sonotrode (tip), the more power is required to let it resonate. With a larger sonotrode, larger volumes can be processed. Hielscher’s industrial sonotrodes and kaskatrode can deliver very high amplitudes. Amplitudes of up to 200µm can be easily continuously run in 24/7 operation. For even higher amplitudes, customized ultrasonic sonotrodes are available. The sturdiness of Hielscher’s ultrasonicators allows for 24/7 operation under heavy load and under demanding conditions.
Za većinu ultrazvučnih procesa temperatura ultrazvučno obrađenog medija trebala bi biti što niža jer niske temperature potiču stvaranje intenzivne kavitacije. Hielscher nudi ultrazvučne protočne ćelije i reaktore s rashladnim plaštima, koji podržavaju održavanje optimalnih temperatura procesa. Protočne ćelije i reaktori također mogu biti pod pritiskom. Pod povišenim tlakom dolazi do intenzivnije kavitacije. Stoga Hielscher nudi reaktore koji se lako mogu stlačiti do 300 atm.
Hielscher Ultrasonics proizvodi ultrazvučne sonde različitih veličina i oblika (npr kaskatrode), što omogućuje potpuno linearno povećanje svih rezultata ultrazvučnog procesa. Sa 16kW ultrazvučnim homogenizatorima i različitim tipovima sonotroda i reaktorima s protočnim ćelijama, Hielscher je vaš dugogodišnji iskusni partner za ultrazvučne procese na industrijskoj razini. Osim niza standardnih ultrazvučnih uređaja, Hielscher dizajnira i proizvodi i prilagođene sustave.
