UIP500hdT – Industrijska obrada u maloj skali

Ultrazvučni procesor UIP500hdT (20kHz, 500W) je industrijski uređaj za pilot testiranje i malu obradu tekućina. Među najčešćim primjenama UIP500hdT su homogenizacija, dispergiranje, emulgiranje, dezintegracija stanica i sonokemijske reakcije. Zaslon osjetljiv na dodir u boji, daljinski upravljač preglednika, automatsko protokoliranje podataka na integriranom SD / USB ComboCardu, kao i senzori temperature i tlaka pružaju potpunu kontrolu procesa i visoku radnu udobnost.

UIP500hdT radi na ultrazvučnoj frekvenciji od 20 kHz. Ultrasonic valovi na ovoj frekvenciji stvaraju intenzivna kavitacija u tekućinama, Kavitacijski efekti mogu se koristiti za višestruke primjene, kao što su: emulsifving, raspršivanje, homogenizira, uništavanje i ekstrakcija stanica, razbijanje nakupina, i otplinjavanje,

UIP500hdT se može koristiti s mnogo pribora, kao što su različite sonotrodes, boosters i flow cells. Za obradu šarži veće od 5 litara, preporučujemo sonika pomoću reaktora stanica protoka (način protoka) kako bi se postigla veća konzistencija obrade. Kada se koristi za soniciranje tekućina u načinu protoka, UIP500hdT može tipično obraditi između 0,25 i 2,0 l / min (Stvarna brzina ovisit će o primjeni). Kao i svi naši uređaji, UIP500hdT može raditi 24 sata dnevno (24h / 7d). Stoga, ovo podešavanje može procesirati cca. 0,5 do 3 m3 dnevno. Za veću propusnost proizvodnje preporučujemo korištenje jednog od sljedećih uređaja:

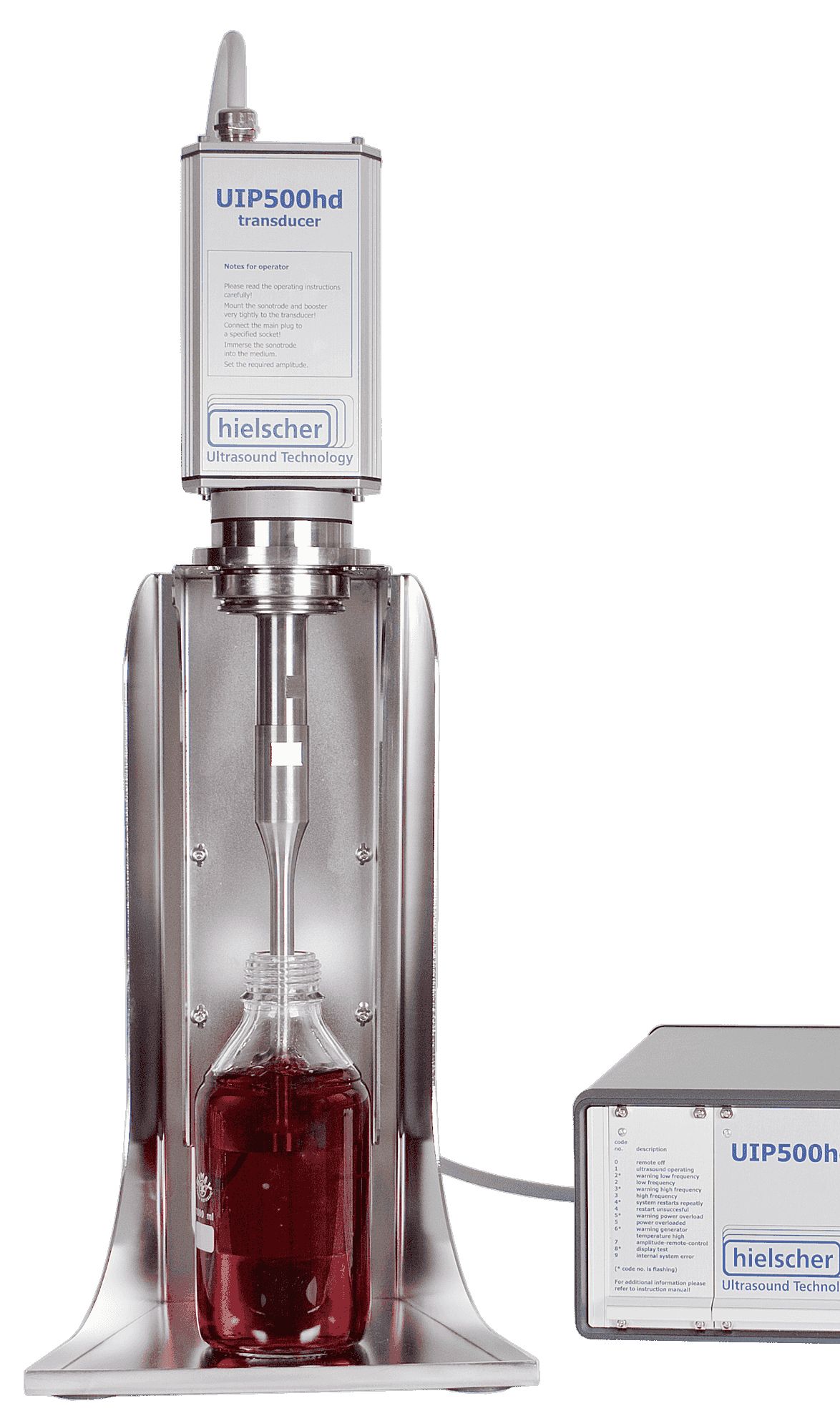

Ultrasonicator UIP500hdT je 500 W snažan ultrazvučni homogenizator (Klikni za veću sliku!)

UIP500hdT sa stanicom protoka

Zahtjev za informacijama




Primijetite naše pravila o privatnosti,


Snaga ultrazvuka s potpunom kontrolom procesa

Snaga ultrazvuka je procesno rješenje za različite tekuće primjene, kao što je emulsification, Smanjenje veličine čestica, mljevenje ili otapajući, UIP500hdT daje intenzivne ultrazvučne valove koji stvaraju snažnu kavitaciju. Ultrazvučna kavitacija i rezultirajuće sile smicanja ispunjavaju zahtjevne zadatke bez problema. Jamčiti dosljedan kvaliteta procesa, umjesto toga ne treba samo isporučena stvarna ultrazvučna snaga svi važni procesni parametri moraju biti kontrolirani. Nova generacija hdT ultrazvučnih procesora omogućava korisniku da upravlja ultrazvučnim sustavom putem dodirnog zaslona ili daljinskog upravljača preglednika. Svi relevantni procesni parametri – kao što su amplituda, vrijeme soniciranja, temperatura i tlak – automatski se snimaju i spremaju kao CSV datoteka na integriranoj SD / USB ComboCard.
Na taj način, novi UIP500hdT pruža istu ultrazvučnu snagu kao i njegov prethodnik UIP500hd, ali ističe širokim rasponom dodatnih značajki, što čini ultrazvučni proces mnogo jednostavnijim za korištenje. Iz operativnog gledišta, točna kontrola svih ultrazvučnih procesnih parametara je apsolutna ključna funkcija.

UIP500hdT značajke:

  • Ultrazvuk snage 500 W
  • izgrađen za teške radove
  • traje 24 sata dnevno
  • industrijski standard
  • zaslon osjetljiv na dodir u boji
  • daljinsko upravljanje preglednikom
  • snimanje podataka
  • integrirani SD / USB ComboCard
  • senzor temperature
  • osjetnik tlaka (po izboru dostupan)
  • LAN vezu
  • Ethernet veza
  • nema instalacije softvera
  • Automatsko ugađanje frekvencije

Dodirni zaslon u boji

U boji dodirni zaslon novog HDD serije Hielscherovih industrijskih ultrazvukaObojeni zaslon osjetljiv na dodir je izvrsno poboljšanje što čini uređaj još jednostavnijim za uporabu. Zaslon osjetljiv na dodir i pisaljku omogućuje jednostavno rukovanje i jamči precizno postavljanje radnih parametara i prikaz postavki napajanja ultrazvukom. Izbornik digitalnog upravljanja je intuitivan za korištenje i ima jasno strukturirani izbornik postavki. Postavka amplituda / snage i pulsnog moda može se podesiti pomoću dodirnog klizača (s 1%, 5% ili 10% ugrizom). Korisnik odluči, ako preferira prikaz amplitude i snage kao obojenih kazaljki ili numerički prikaz. Zaslon se može promijeniti iz regularnog načina rada u BIG NUMBER, pri čemu visoki kontrast i velika veličina slova olakšavaju čitljivost.

daljinsko upravljanje preglednikom

Hielscherovi industrijski procesori serije hdT mogu biti udobni i jednostavni za rukovanje putem daljinskog upravljača preglednika. Zbog svog novog LAN sučelja UIP500hdT može se kontrolirati pomoću svakog uobičajenog preglednika, kao što su Internet Explorer, Safari, Firefox, Mozilla, mobilni IE / Safari. LAN veza je jednostavna postavka plug-n-play koja ne zahtijeva instalaciju softvera. Ultrazvučni uređaj djeluje kao DHCP poslužitelj / klijent i zahtijeva ili dodjeljuje IP automatski. Uređaj se može upravljati izravno s računala / MAC-a ili pomoću prekidača ili usmjerivača. Pomoću opcionalnog unaprijed konfiguriranog bežičnog usmjerivača uređaj se može upravljati s većine pametnih telefona ili tablet računala, npr. Apple iPad. Koristeći prosljeđivanje spojenog usmjerivača, možete kontrolirati svoj UIP500hdT putem interneta s bilo kojeg mjesta na svijetu – pomoću pametnog telefona ili tableta kao daljinskog upravljača.

Ugrađena mreža

UIP500hdT može se upravljati i upravljati putem LAN-a (lokalna mreža, vidi desni okvir) koji olakšava rad i omogućava visoku fleksibilnost u obradi. Sve informacije o soniciranju automatski se snimaju na SD / USB podatkovnoj kartici. Ugrađeni senzor trajno mjeri temperaturu. Opcijski dostupan senzor tlaka može se dodatno priključiti za snimanje tlaka.

Automatsko ugađanje frekvencije

Svi hibridni ultrazvučni uređaji opremljeni su inteligentnim automatskim ugađanjem frekvencije. Kada je uređaj uključen, generator će osjetiti optimalnu frekvenciju rada i osigurati da uređaj radi na toj frekvenciji. Automatsko podešavanje frekvencije poboljšava ukupnu energetsku učinkovitost i pouzdanost naših ultrazvučnih uređaja.

Industrijska ocjena i izvanredna učinkovitost

UIP500hdT je izgrađen za komercijalnu proizvodnju i ispunjava industrijske standarde. Njegov robustan i izdržljiv dizajn dokazao se u mnogim komercijalnim instalacijama širom svijeta gdje se koristi za proizvodnju i teške uvjete rada. Ovaj ultrazvučni procesor zahtijeva samo vrlo malo održavanje, jednostavan je za instalaciju i jednostavan za čišćenje i sanitiranje. Dostupni su i posebni reaktori stanica protoka koji zadovoljavaju napredne CIP (clean-in-place) i SIP (sterilize-in-place) zahtjeve. Pretvornik UIP500hdT je IP65 ocjena, tako da se može instalirati u zahtjevna okruženja, Sonda se može nositi s prljavštinom, prašinom, vlagom, vanjskim radom itd., Dok se generator može postaviti na daljinu u nekom drugom području.(Kliknite za veću sliku!) Ukupna energetska učinkovitost je važna za ultrazvučnu obradu tekućina. Učinkovitost opisuje koliko se energije prenosi iz utikača u tekućinu. Naši ultrazvučni homogenizatori imaju ukupnu učinkovitost od više od 80%.
Naši ultrazvučni uređaji imaju vrlo visoka efikasnost u pretvorbi električne energije u mehaničke oscilacije sonotrode, tako da pretvornici naših klupskih ultrasonika imaju zatvoreno kućište. U kućištu pretvarača nema ventilacijskih proreza. Budući da je gubitak energije, koji bi izazvao zagrijavanje u zatvorenom kućištu pretvarača, bio vrlo nizak, nije potrebno prisilno hlađenje, kao što je komprimirani zrak ili voda. Međutim, najvažnija činjenica je to više energije pretvara se u ultrazvučni valovi u tekućini, što rezultira a intenzivnije sonication, Ukupna energetska učinkovitost UIP500hdT je cca. 80-90% od utikača napajanja u tekućinu (kliknite na gornju sliku da biste povećali grafikon).

Kontrola pune amplitude i visoka učinkovitost

Ultrazvučno kavitacija u vodiUIP500hdT se može izvoditi trajno na 500W, Snaga se prenosi na kontroliranu amplitudu, tako da je pomicanje mehaničkih ultrazvučnih vibracija kod sonotrode konstantno u svim uvjetima opterećenja (npr. Kod promjenjivih tlakova, viskoznosti i sl.). Možete izmijeniti amplitudu od 20 do 100% na generatoru i montiranjem jednog od različitih booster rogova. Odabrana amplituda se održava konstantnom, dok ultrazvučno zvuči bilo koji materijal pod bilo kojim pritiskom. Na taj način imate punu kontrolu nad najvažnijim ultrazvučnim parametrom: Amplituda.

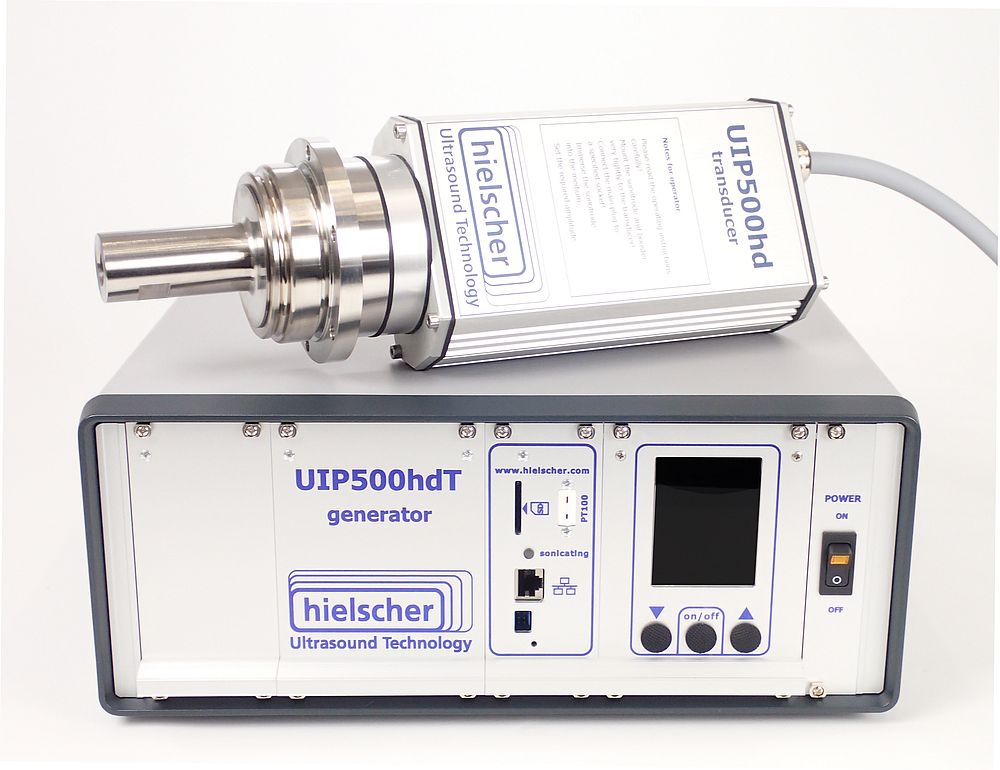

UIP500hdT pretvarač i generator (Klikni za veću sliku!)

UIP500hdT

Nadogradnja!
Ako imate prethodnika kao što su UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, možete nadograditi svoj uređaj na digitalnu HD verziju. Kliknite ovdje da biste saznali više o nadogradnji s hd to hdT verzije!

Zahtjev Prijedlog za ovaj artikl!

Za primanje prijedloga, molimo stavite vaše kontaktne podatke u obrazac ispod. Tipični oblik uređaj unaprijed odabrana. Slobodno revidirati izbor prije nego kliknete na gumb za zahtjev za prijedlog.








Navedite informacije koje želite primiti, u nastavku:



  • UIP500 sonda

    sastoji se od ultrazvučne sonde i generatora, ultrazvučne frekvencije 20kHz, automatizirani sustav za ugađanje frekvencije, amplituda 25 mikrona, amplituda podesiva od 20 do 100%, sušena zaštićena, sonda IP64 razreda, digitalna kontrola, sa bojama Touch-screen, integrirani mjerač vremena za brojanje (0,1 sek do 99 dana), isključivanje Kada dosegne konačnu potrošnju energije: ws, WH, kWh; Automatska kalibracija kada je to potrebno: određivanje amplituda ovisna o nepotrebnom stanju za plaćanje učinkovitog unosa energije, bilježenje podataka: amplituda, snaga, vrijeme, temperatura na unutarnjoj SD/USB ComboCard (1GB), zaslon i daljinski upravljač putem preglednika na računalu ili MAC bez instalacije softvera, s senzorom temperature, oznakom temperature: ° c, ° f (-50 ° c do 200 ° c), nadzor temperature: promjenjivi prekidač/na točkama (-50 ° c – 200 ° c), 3m kabela sonde za generator, s montažnim alatima, titanijev rog s Ženski konac M14x1



  • za upotrebu s prirubnicom RFLA100, za protok ćelije ili šarže, titan, promjer vrha 18mm, mušku nit M14x1, cca. duljina 125mm (bez konca), omjer amplitude ca. 1: 3.5



  • za upotrebu s prirubnicom RFLA100, za protok ćelije ili šarže, titan, promjer vrha 22mm, mušku nit M14x1, cca. duljina 125mm (bez konca), omjer amplitude ca. 1: 2,4



  • za upotrebu s prirubnicom RFLA100, za protok ćelije ili šarže, titan, promjer vrha 34mm, mušku nit M14x1, cca. duljina 125mm (bez konca), omjer amplitude ca. 1: 1.0



  • za upotrebu s prirubnicom RFLA100, za protok ćelije ili šarže, titan, promjer vrha 40mm, mušku nit M14x1, cca. duljina 125mm (bez konca), omjer amplitude ca. 1: 0.7



  • za serijsku operaciju, titan, promjer vrha 50mm, mušku nit M14x1, cca. duljina 125mm (bez konca), omjer amplitude ca. 1: 0.5



  • s prirubnicom od nehrđajućeg čelika za oscilaciju i odvajanje, za protok ćelije ili šarže, titan, promjer vrha 50mm, mušku nit M14x1, cca. duljina 125mm (bez konca), omjer amplitude ca. 1: 0.5



  • (2xNBR) na sonotrode, promjer 100mm, od nehrđajućeg čelika, za uporabu sa sonotrodama BS4d18, BS4d22, BS4d34 ili BS4d40, s O-prstenom (NBR) za montažu na stanice za protok FC100L1-1S ili FC100L1K-1S



  • decomposable reaktor od nehrđajućeg čelika, max. tlak 10 bara, za UIP500hdT do UIP2000hdT u kombinaciji sa sonotrode prirubnicom i stalakom ST2, NBR O-prsteni, cijevni priključci (1/2 inča) s kopčom



  • decomposable reaktor od nehrđajućeg čelika s hlađenjem, max. tlak 10 bara, za UIP500hdT do UIP2000hdT u kombinaciji sa sonotrode prirubnicom i stalakom ST2, NBR O-prsteni, cijevni priključci (tekućina 1/2 inča, hlađenje 1/4 inča) s kopčom



  • za tokove protoka FC100L1-1S ili FC100L1K-1S, za smanjenje volumena reaktora, za uporabu sa sonotrode BS4d18 (F) ili BS4d22 (F), NBR O-prstene, nehrđajući čelik



  • Umetnite 34, za stanice protoka FC100L1-1S ili FC100L1K-1S, za smanjenje volumena reaktora, za upotrebu sa sonotrode BS4d18 (F), BS4d22 (F) ili BS4d34 (F), NBR O-prstene, nehrđajući čelik



  • za mehaničko povećanje (ili smanjenje) amplitude na sonotrode, amplituda omjer 1: 1,2 (ili 1: 0,83), titana, ženske niti M14x1, za upotrebu sa vijcima titanskog navoja (TiM14x1)



  • za mehaničko povećanje (ili smanjenje) amplitude na sonotrode, amplituda omjer 1: 1.4 (ili 1: 0,71), titana, ženske niti M14x1, za upotrebu s vijcima titanskog navoja (TiM14x1)



  • za mehaničko povećanje (ili smanjenje) amplitude na sonotrode, amplituda omjer 1: 1.8 (ili 1: 0,56), titana, ženskih niti M14x1, za upotrebu s titanskim vijčanim navojem (TiM14x1)



  • za mehaničko povećanje (ili smanjenje) amplitude na sonotrode, amplituda omjer 1: 2.2 (ili 1: 0,45), titana, ženske niti M14x1, za upotrebu s titanskim vijčanim navojem (TiM14x1)



  • Stand za ultrazvučni procesore,, UIP1000hdT i UIP2000hdT

    elektro poliranog nehrđajućeg čelika, potreban za tokove protoka FC100L1-1S ili FC100L1K-1S, podesiva visina 370 do 590mm,



  • LabLift, npr za intenzivnu ultrazvukom tekućina u staklenim posude u laboratoriju.

    za lako postavljanje uzoraka ispod ultrazvučnih sondi za kontrolu dubine uranjanja, nehrđajućeg čelika, otisak 100x100mm, podesiva visina: 50 do 125mm



  • Zvučni zaštitni okvir za,, UIP1000hdT, da i UIP2000hdT ultrasonicators za smanjenje zvuka postizanje kavitacijske obrade.

    UIP500hdT do UIP2000hdT, npr. Za uporabu sa stalkom ST2 i stanicama protoka FC100L1-1S ili FC100L1K-1S
