UIP4000hdT – اولتراسونیک 4 کیلو وات با کارایی بالا
UIP4000hdT قدرت اولتراسوند را تا 4 کیلو وات ارائه می دهد و حتی در شرایط سخت یک دستگاه تولید قابل اعتماد است. این برای فرآیندهای صنعتی با تقاضای انرژی بالاتر و حجم زیاد طراحی شده است. UIP4000hdT یک پردازنده اولتراسونیک قوی و قدرتمند است.
کاربردهای معمولی UIP4000hdT عبارتند از
- همگن،
- امولسیون سازی،
- دیسپرس (Dispersing) &
- فرز ریز ذرات،
- استخراج،
- سوء استفاده از روغن زیتون،
- حل یا
- واکنش های سونوشیمیایی مانند
- سونو سنتز .
- سونو کاتالیز.
این سیستم پرقدرت به ویژه مطلوب است، زیرا هیچ رسانه خنک کننده اضافی مانند آب یا هوای فشرده لازم نیست. طراحی ویژه این سیستم امکان استفاده از آن را در شرایط عملیاتی شدید مانند گرد و غبار، خاک، دما و رطوبت فراهم می کند. پردازنده اولتراسونیک از تیتانیوم و فولاد ضد زنگ تشکیل شده است. ثابت شده است که فلنج بدون نوسان برای ادغام در ماشین آلات و کارخانه ها بسیار مفید است. از نظر رفتار نوسان صحیح با شرایط فنی جدید سازگار شده است.
مفهوم ماژولار UIP4000hdT یک سیستم قدرتمند و در عین حال بسیار صرفه جویی در فضا را در اختیار شما قرار می دهد. مبدل و ژنراتور جدا از یکدیگر قرار دارند و از طریق کابل به هم متصل می شوند. طراحی مستقل کار مورد نیاز برای نصب، بهره برداری و نگهداری را به حداقل می رساند. چندین ماژول UIP4000hdT را می توان به راحتی ترکیب کرد و خوشه هایی با ظرفیت فرآیند بالاتر تشکیل داد.
| ظرفیت پردازش 4 کیلو وات | ||
|---|---|---|
| فرایند |
نرخ جریان
|
|
| ترانس استریفیکاسیون بیودیزل |
1 تا 3 متر مکعب در ساعت
|
|
| امولسیون سازی، به عنوان مثال روغن / آب |
0.4 تا 2 متر مکعب در ساعت
|
|
| استخراج سلولی، به عنوان مثال جلبک |
0.1 تا 0.8 متر مکعب در ساعت
|
|
| دیسپرس (Dispersing) / deagglomeration |
0.02 تا 0.4 متر مکعب در ساعت
|
|
| آسیاب و آسیاب مرطوب |
0.01 تا 00.02 متر مکعب در ساعت
|
|
به طور کلی، سلول جریان و همچنین مبدل اولتراسونیک در یک کابینت فولادی ضد زنگ دو جداره قرار دارند که دارای عایق صوتی بسیار موثر است. در صورت لزوم، UIP4000hdT را می توان برای فراصوت مایعات در راکتورهای سفارشی خاص استفاده می شود. البته، UIP4000hdT قادر به اجرا به طور مداوم در خروجی قدرت کامل (24hrs / 7days) مانند تمام سیستم های مافوق صوت از Hielscher Ultrasonics.
Hielscher UIP4000hdT – اولتراسونیک با کارایی بالا 4 کیلو وات برای فرآیندها در حالت جریان
UIP4000hdT در یک نگاه
- 4000 وات قدرتمند ultrasonicator
- قابل اعتماد برای فرآیندهای فراصوت سنگین
- عملیات 24/7
- درجه صنعتی
- صفحه نمایش لمسی رنگی
- مرور کنترل از راه دور
- ضبط خودکار داده های قدرت، دامنه، زمان فراصوت، دما، فشار
- SD / USB ComboCard یکپارچه
- سنسور دما قابل اتصال
- سنسور فشار قابل اتصال (اختیاری موجود است)
- اتصال LAN
- اتصال اترنت
- بدون نصب نرم افزار
- تنظیم خودکار فرکانس
صفحه نمایش لمسی تمام رنگی
یک پیشرفت بزرگ از نمای عملیاتی، صفحه نمایش لمسی رنگی است. این صفحه نمایش حساس به لمس و قلم امکان جابجایی آسان را فراهم می کند، در حالی که تنظیم دقیق پارامترهای عملیاتی و نمایش تنظیم قدرت اولتراسوند تضمین شده و با بالاترین راحتی برای اپراتور ترکیب شده است. منوی کنترل دیجیتال برای استفاده بصری است زیرا به تنظیمات اصلی کاهش می یابد. تنظیم دامنه/توان و حالت پالس را می توان با یک نوار لغزنده لمسی رنگی (با ضربه محکم و ناگهانی 1٪، 5٪ یا 10٪) تنظیم کرد. کاربر تصمیم می گیرد که آیا نمایش دامنه و قدرت را به عنوان نمودارهای میله ای رنگی یا نمایش عددی ترجیح می دهد یا خیر. صفحه نمایش را می توان از حالت نمایش معمولی به حالت نمایش BIG NUMBER تغییر داد که با کنتراست سنگین و اندازه فونت بزرگ برای بهبود دید مشخص می شود.
مرورگر کنترل از راه دور
UIP4000hdT را می توان با استفاده از هر مرورگر معمولی مانند اینترنت اکسپلورر، سافاری، فایرفاکس، موزیلا، اینترنت اکسپلورر / سافاری تلفن همراه با استفاده از رابط وب LAN جدید کنترل کرد. اتصال LAN یک راه اندازی بسیار ساده plug-n-play است و نیازی به نصب نرم افزار ندارد. دستگاه اولتراسونیک به عنوان سرور/کلاینت DHCP عمل می کند و به طور خودکار یک IP را درخواست یا اختصاص می دهد. دستگاه را می توان مستقیما از PC/MAC یا با استفاده از سوئیچ یا روتر کار کرد. با استفاده از یک روتر بی سیم از پیش پیکربندی شده اختیاری، دستگاه را می توان از اکثر گوشی های هوشمند یا رایانه های لوحی، به عنوان مثال Apple iPad، کنترل کرد. با استفاده از حمل و نقل پورت یک روتر متصل ، می توانید UIP4000hdT خود را از طریق اینترنت از هر نقطه از جهان کنترل کنید – تلفن هوشمند یا تبلت شما کنترل از راه دور است.
شبکه داخلی
یکی دیگر از ویژگی های هوشمند UIP4000hdT بهره برداری و کنترل از طریق LAN است (شبکه محلی) که تسهیل عملیات و اجازه می دهد تا برای انعطاف پذیری پردازش بالا. تمام اطلاعات فرایند فراصوت بر روی کارت داده SD / USB به طور خودکار ثبت می شود. یک سنسور قابل اتصال دما را به طور دائم اندازه گیری می کند در حالی که یک سنسور فشار اختیاری موجود را می توان علاوه بر این وصل کرد.
تنظیم خودکار فرکانس
مانند تمام دستگاه های اولتراسونیک Hielscher, UIP4000hdT همراه با تنظیم فرکانس خودکار هوشمند. هنگامی که دستگاه روشن می شود، ژنراتور فرکانس عملیاتی بهینه را حس می کند. سپس دستگاه را با این فرکانس هدایت می کند. این باعث بهبود بهره وری کلی انرژی و قابلیت اطمینان دستگاه های اولتراسونیک ما می شود. تنها کاری که باید انجام دهید این است که سیستم را روشن کنید. ژنراتور تنظیم فرکانس را به طور خودکار در کسری از ثانیه انجام می دهد.

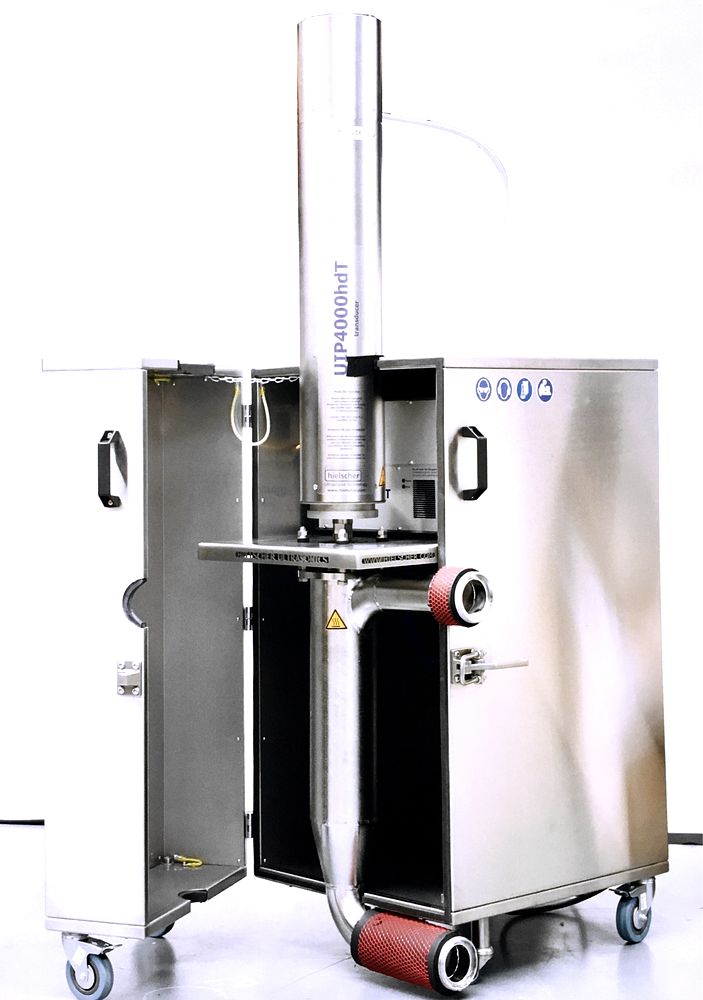

UIP4000hdT در کابینت
سونیکاتور 4000 وات با کارایی بالا
Hielscher مافوق صوت صنعتی می تواند دامنه بسیار بالا ارائه. دامنه های تا 200 میکرومتر را می توان به راحتی به طور مداوم در عملیات 24/7 اجرا کرد. برای دامنه های حتی بالاتر ، سونوترودهای اولتراسونیک سفارشی در دسترس هستند. استحکام تجهیزات اولتراسونیک Hielscher را اجازه می دهد تا برای عملیات 24/7 در وظیفه سنگین و در محیط های خواستار.
جدول زیر به شما نشانه ای از ظرفیت پردازش تقریبی مافوق صوت ما می دهد:
| حجم دسته ای | نرخ جریان | دستگاه های توصیه شده |
|---|---|---|
| 0.5 تا 1.5 میلی لیتر | ن.ا. | VialTweeter(ویال گروهی) |
| 1 تا 500 میلی لیتر | 10 تا 200 میلی لیتر در دقیقه | UP100H |
| 10 تا 2000 میلی لیتر | 20 تا 400 میلی لیتر در دقیقه | تا 200 هرتز، UP400St |
| 0.1 تا 20 لیتر | 0.2 تا 4 لیتر در دقیقه | UIP2000hdT |
| 10 تا 100 لیتر | 2 تا 10 لیتر در دقیقه | UIP4000hdT |
| ن.ا. | 10 تا 100 لیتر در دقیقه | UIP16000 |
| ن.ا. | بزرگتر | خوشه ای از UIP16000 |
Sonicator UIP4000hdT در تحقیقات و علوم
UIP4000hdT یک هموژنایزر آزمایشگاه اولتراسونیک قدرتمند 4000 وات محبوب است که اغلب در آزمایشگاه های تحقیقاتی و R استفاده می شود&امکانات D. در زیر شما می توانید FactSheet از UIP4000hdT و همچنین مجموعه ای از مقالات علمی شامل سونیکاتور پروب نوع UIP4000hdT را پیدا کنید. این مقالات از اختلال سلولی و استخراج ترکیبات فعال زیستی و روغن زیتون فوق بکر، ترانس استریفیکاسیون بیودیزل و علم مواد را شامل می شود. اگر به دنبال یک برنامه خاص و منابع علمی مرتبط هستید، لطفا با ما تماس بگیرید.
- برگه اطلاعات UIP4000hdT – 4000 وات فراصوت صنعتی قدرتمند – شرکت Hielscher Ultrasonics
- آنتونیا تامبورینو ، اگنس تاتیچی ، روبرتو رومانیلو ، کلودیو پرونه ، سونیا اسپوستو ، الساندرو لئونه ، مائوریتزیو سرویلی (2021): (1401). ارزیابی چیدمان کارخانه استخراج روغن زیتون با اجرای دستگاه سونوگرافی پرقدرت. سونوشیمی اولتراسونیک ، جلد 73 ، 2021.
- آنتونیا تامبورینو ، اگنس تاتیچی ، روبرتو رومانیلو ، کلودیو پرونه ، سونیا اسپوستو ، الساندرو لئونه ، مائوریتزیو سرویلی (2021): ارزیابی چیدمان کارخانه استخراج روغن زیتون با پیاده سازی دستگاه سونوگرافی پرتوان. سونوشیمی اولتراسونیک ، جلد 73 ، 2021.
- Manganiello R.، Pagano M.، Nucciarelli D.، Ciccoritti R.، Tomasone R.، Di Serio M.G.، Giansante L.، Del Re P.، Servili M.، Veneziani G. (2021): (1401). تأثیر فناوری سونوگرافی بر ویژگی های کیفی روغن زیتون فرابکر ایتالیایی. غذاهای. 2021 نوامبر 22; 10(11):2884.
- پستراو ، آنا ماریا. سیربو، رودیکا؛ کادار، امین (1402): کاربردهای زیست پزشکی بر پایه کلاژن دریایی به دست آمده از گونه چتر دریایی Rhizostoma pulmo استخراج شده از دریای سیاه. مجله اروپایی علوم طبیعی و پزشکی 6، 2023. 89-99.
- علی غلامی، فتح اله پورفیاض، اکبر ملکی (1400): ارزیابی فنی اقتصادی تولید بیودیزل از روغن کلزا از طریق کاویتاسیون اولتراسونیک. گزارش های انرژی، جلد 7، 2021. 266-277.
- Luján-Facundo, María-José; مندوزا-روکا، خوزه-آنتونیو؛ کوارتاس-اوریبه، بی. آلوارز-بلانکو ، سیلویا (2016): رسوب غشایی در پردازش آب پنیر و تمیز کردن بعدی با سونوگرافی برای یک فرآیند پایدارتر. مجله تولید پاک کننده 143، 2016.
حقایقی که ارزش دانستن دارند
مبانی همگن سازی اولتراسونیک
هموژنایزرهای اولتراسونیک برای پراکندگی، امولسیون سازی، فرز مرطوب، نانو استفاده می شود. & میکرونیزاسیون ، استخراج (از گیاهان و بافت های سلولی) ، سنتز و کاتالیز مواد شیمیایی (به اصطلاح سونوشیمی) و همچنین گاززدایی. همگن سازی اولتراسونیک است که اغلب به عنوان اصطلاح چتر استفاده می شود که شامل تمام این برنامه های کاربردی فوق الذکر. همگن سازی به کمک سونوگرافی بر اساس اصل کار ساویاسیون صوتی است که زمانی اتفاق می افتد که امواج اولتراسوند شدید به یک محیط مایع متصل شوند. در زیر امواج اولتراسوند شدید، حباب های خلاء دقیقه ای در محیط تولید می شوند که در چرخه های فشار بالا / فشار کم امواج اولتراسوند رشد می کنند. در یک نقطه خاص، هنگامی که میکرو حباب ها به وضعیت انرژی رسیده اند که در آن نمی توانند انرژی بیشتری جذب کنند، به شدت فرو می ریزند. به این پدیده انفجار حباب خلاء کاویتاسیون گفته می شود. انفجار حباب های خلاء باعث ایجاد امواج شوک ، جت های جریان / مایع ، برش بالا ، دیفرانسیل های دما و فشار بالا با انرژی کافی برای شکستن پیوندهای کووالانسی ، مولکول های خم کننده و القای واکنش های شیمیایی می شود.
برای بهترین نتایج در فرآیند همگن سازی، پردازنده اولتراسونیک و راه اندازی آن را می توان با تغییر متغیرهای زیر بهینه کرد:
- دامنه (جابجایی سونوترود) و شدت
- فشار
- دما
- مخزن فراصوت (دسته ای یا سلول جریان: اندازه، هندسه، سرعت جریان)
پردازنده های اولتراسونیک Hielscher با استفاده از ژنراتورهای پیزوالکتریک ساخته شده از کریستال های تیتانات زیرکونات سرب. ارتعاشات از طریق یک شاخ تیتانیومی با طنین انداز 19-26 کیلوهرتز منتقل می شوند. از شاخ ارتعاش اولتراسونیک از طریق سونوترود مافوق صوت (نوک، پروب) به محیط سیال جفت می شود. Hielscher ارائه می دهد پردازنده های اولتراسونیک با رتبه بندی قدرت از 50 به 16،000 وات در هر واحد اولتراسونیک و در نتیجه پوشش می دهد در نتیجه مورد نیاز از آزمایشگاه کوچک ultrasonicators و دستگاه های نیمکت بالا تا به کارخانه خلبان و واحدهای اولتراسونیک به طور کامل تجاری برای توان عملیاتی با حجم بالا.
کنترل فرآیند پیچیده برای نتایج مطلوب فراصوت
شرایط فراصوت برای خروجی، نتایج فرآیند و تکرارپذیری فرآیندهای مافوق صوت بسیار مهم است. علاوه بر کنترل دقیق خروجی قدرت اولتراسونیک، تنظیم شده توسط دامنه و شدت، دما، فشار و زمان فراصوت از عوامل مهم هستند. پردازنده های اولتراسونیک دیجیتال Hielscher را با یک ترمو زوج قابل اتصال همراه هستند. سنسور فشار قابل اتصال به صورت اختیاری در دسترس است. هر دو سنسور به ژنراتور اولتراسونیک متصل هستند که مجهز به کارت SD داخلی است. نرم افزار دستگاه اولتراسونیک تمام داده های فرآیند (تاریخ، زمان، دامنه، انرژی اولتراسونیک، انرژی خالص، دما، فشار) را در یک فایل CSV بر روی کارت SD می نویسد. این باعث می شود فراصوت شما قابل مقایسه و تکرارپذیر باشد.
برای دامنه های بالا، توان خروجی بالاتری مورد نیاز است. تحت بار افزایش یافته مانند ویسکوزیته بالا از فشار متوسط یا بالا, افزایش قدرت سونوگرافی مورد نیاز است به درایو سونوترود در دامنه مورد نظر. بزرگتر سطح جلویی از sonotrode (نوک), قدرت بیشتری مورد نیاز است به آن اجازه می دهد طنین انداز. با یک سونوترود بزرگتر, حجم بزرگتر را می توان پردازش. سونوترودهای صنعتی Hielscher و Cascatrodes می تواند دامنه های بسیار بالایی را ارائه دهد. دامنه های تا 200 میکرومتر را می توان به راحتی به طور مداوم در عملیات 24/7 اجرا کرد. برای دامنه های حتی بالاتر ، سونوترودهای اولتراسونیک سفارشی در دسترس هستند. استحکام مافوق صوت Hielscher اجازه می دهد تا برای عملیات 24/7 تحت بار سنگین و تحت شرایط خواستار.
برای اکثر فرآیندهای مافوق صوت، درجه حرارت محیط فراصوت باید تا حد امکان کم برای دمای پایین ترویج تولید حفره شدید باشد. Hielscher ارائه می دهد سلول های جریان مافوق صوت و راکتورها با ژاکت خنک کننده, که پشتیبانی از نگهداری از دمای بهینه فرآیند. سلول های جریان و راکتورها نیز قابل فشار هستند. تحت فشارهای بالا ، کاویتاسیون شدیدتری رخ می دهد. بنابراین، Hielscher راکتورهایی را ارائه می دهد که به راحتی می توانند تا 300 اتمسفر تحت فشار قرار گیرند.
Hielscher مافوق صوت تولید پروب مافوق صوت از اندازه ها و اشکال مختلف (به عنوان مثال. Cascatrodes) ، که اجازه می دهد تا تمام نتایج فرآیند اولتراسونیک را به طور کامل خطی افزایش دهید. با هموژنایزرهای اولتراسونیک 16kW و انواع منیفولد از sonotrodes و راکتورهای سلول جریان، Hielscher شریک طولانی مدت با تجربه خود را برای فرآیندهای مافوق صوت در مقیاس صنعتی است. علاوه بر انواع مافوق صوت استاندارد، Hielscher طراحی و تولید سیستم های سفارشی، بیش از حد.
