UIP4000hdT – Ultrasonidos de alto rendimiento de 4 kW

La UIP4000hdT suministra hasta 4 kW de potencia ultrasónica y es una máquina de producción fiable incluso en condiciones exigentes. Está diseñado para procesos industriales con una mayor demanda de energía y grandes volúmenes. El UIP4000hdT es un procesador de ultrasonidos robusto y potente.

Las aplicaciones típicas del UIP4000hdT incluyen

Célula de flujo UIP4000hdT para sonicación en línea a escala industrial

Este sistema de alta potencia es especialmente favorable, ya que no necesita medios de refrigeración adicionales, como agua o aire comprimido. El diseño especial de este sistema permite su uso en condiciones de funcionamiento extremas, como polvo, suciedad, temperatura y humedad. El procesador ultrasónico está fabricado en titanio y acero inoxidable. La brida sin oscilación ha demostrado ser muy útil para la integración en máquinas y plantas. Se ha adaptado a las nuevas condiciones técnicas en lo que respecta al comportamiento correcto de oscilación.

El concepto modular del UIP4000hdT le proporciona un sistema potente y, al mismo tiempo, muy compacto. El transductor y el generador se alojan separados entre sí y se conectan mediante cables. El diseño autónomo reduce al mínimo el trabajo necesario para la instalación, el funcionamiento y el mantenimiento. Se pueden combinar fácilmente varios módulos UIP4000hdT para formar clusters con mayores capacidades de proceso.

Capacidad de procesamiento de 4 kW
Proceso
Tasa de flujo
transesterificación de biodiésel
1 a 3 m³/hr
Emulsificar, por ejemplo, agua/aceite
0,4 a 2 m³/hr
Extracción celular, por ejemplo, algas
0,1 a 0,8 m³/hr
Dispersión / desaglomeración
0,02 a 0,4 m³/hr
molienda húmeda y pulverización
0,01 a 0,02 m³/hr

En general, tanto la célula de flujo como el transductor ultrasónico se encuentran en un armario de acero inoxidable de doble pared que dispone de un aislamiento acústico muy eficaz. Si es necesario, el UIP4000hdT puede utilizarse para la sonicación de líquidos en reactores específicos. Por supuesto, el UIP4000hdT puede funcionar continuamente a plena potencia (24 horas/7 días), como todos los sistemas de ultrasonidos de Hielscher Ultrasonics.

El UIP4000hdT es un ultrasonido industrial completo para homogeneización y extracción continuas.

Hielscher UIP4000hdT – Ultrasonidos de alto rendimiento de 4 kW para procesos en modo de flujo continuo

Solicitar información




Tenga en cuenta nuestra Política de privacidad.


El UIP4000hdT de un vistazo

  • Potente ultrasonido de 4000 vatios
  • Fiabilidad en procesos de sonicación exigentes
  • funcionamiento 24/7
  • Estándar industrial
  • Pantalla táctil a color
  • Navegación por control remoto
  • Registro automático de los datos de potencia, amplitud, tiempo de sonicación, temperatura, presión
  • ComboCard SD/USB integrada
  • Sensor de temperatura conectable
  • Sensor de presión conectable (opcional)
  • Conexión LAN
  • Conexión Ethernet
  • No requiere instalación de software
  • Ajuste automático de la frecuencia

Pantalla táctil a color

Pantalla táctil a color de la nueva serie de ultrasonicadores industriales hdT de HielscherLa pantalla táctil a color supone una gran mejora en el dispositivo, que se traduce una un manejo todavía más sencillo. Esta pantalla táctil y sensible al tacto permite un cómodo uso y, además, garantiza el ajuste preciso de los parámetros de funcionamiento, así como la visualización de la potencia ultrasónica. El menú digital de control resulta intuitivo y las funciones están dispuestas con claridad. El ajuste de la amplitud/potencia y del modo pulso se lleva a cabo deslizando una barra a color (con intervalos del 1, 5 o 10 %). El usuario decide si prefiere visualizar la amplitud y la potencia como barras coloreadas o con los valores numéricos. Puede cambiar la interfaz del modo normal al modo BIG NUMBER, que presenta un fuerte contraste y un mayor tamaño de fuente para una mejor visibilidad.

Control remoto desde el navegador

Control preciso del tratamiento ultrasónico (¡Haga clic para ampliar!)

La UIP4000hdT puede controlarse mediante cualquier navegador común, como Internet Explorer, Safari, Firefox, Mozilla, IE/Safari móvil, utilizando la nueva interfaz web LAN. La conexión LAN es una configuración plug-n-play muy sencilla y no requiere instalación de software. El dispositivo ultrasónico actúa como servidor/cliente DHCP y solicita o asigna una IP automáticamente. El dispositivo puede manejarse directamente desde el PC/MAC o utilizando un conmutador o enrutador. Utilizando un router inalámbrico preconfigurado opcional, el dispositivo puede controlarse desde la mayoría de smartphones o tabletas, por ejemplo, el iPad de Apple. Mediante el reenvío de puertos de un router conectado, podrá controlar su UIP4000hdT a través de Internet desde cualquier lugar del mundo. – usando su teléfono móvil o tableta como control remoto.

Conexión de red incorporada

Otra característica inteligente del UIP4000hdT es el funcionamiento y control a través de LAN (red de área local), que facilita el funcionamiento y permite una gran flexibilidad de procesamiento. Toda la información del proceso de sonicación se registra automáticamente en una tarjeta de datos SD/USB. Un sensor enchufable mide la temperatura de forma permanente, mientras que un sensor de presión disponible opcionalmente se puede conectar adicionalmente.

Ajuste automático de la frecuencia

Como todos los aparatos de ultrasonidos Hielscher, el UIP4000hdT dispone de un ajuste automático inteligente de la frecuencia. Cuando se enciende el dispositivo, el generador detecta la frecuencia de funcionamiento óptima. A continuación, accionará el dispositivo a esta frecuencia. Esto mejora la eficiencia energética general y la fiabilidad de nuestros dispositivos ultrasónicos. Todo lo que hay que hacer es encender el sistema. El generador realizará el ajuste de frecuencia automáticamente en una fracción de segundo.

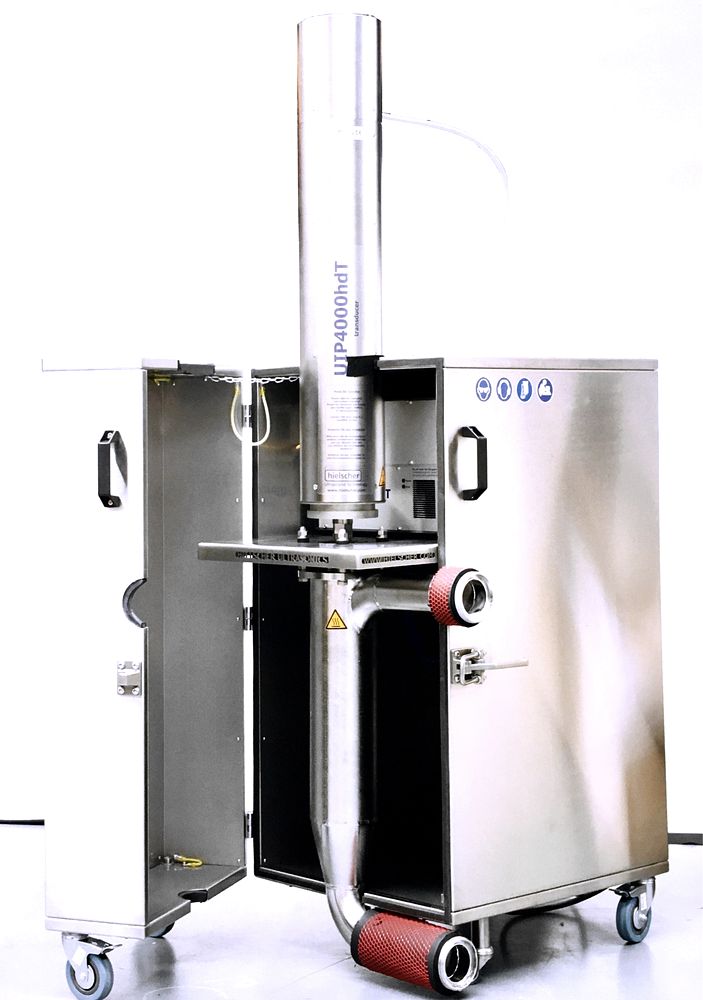

Hielscher's UIP4000hdT in enclosed in a stainless steel cabinet, which provides sound isolation.

UIP4000hdT en armario

Sonicator de alto rendimiento de 4000 vatios

Los sonicadores industriales de Hielscher Ultrasonics pueden proporcionar amplitudes muy elevadas. Amplitudes de hasta 200µm pueden funcionar fácilmente de forma continua en funcionamiento 24/7. Para amplitudes aún mayores, se dispone de sonotrodos ultrasónicos personalizados. La robustez de los equipos de ultrasonidos de Hielscher permite un funcionamiento 24/7 en servicio pesado y en entornos exigentes.

Póngase en contacto con nosotros/Envíenos su pregunta

Por favor, utilice el siguiente formulario si desea más información sobre procesos de homogeneización por ultrasonidos. Estaremos encantados de ofrecerle un equipo ultrasónico que cumpla con sus requerimientos.









Tenga en cuenta nuestra Política de privacidad.


¿No está seguro de qué sistema de ultrasonidos es el más adecuado para su proceso?
En la siguiente tabla encontrará algunas indicaciones sobre la capacidad de procesamiento aproximada de nuestros sonicadores:

Volumen del lote Tasa de flujo Dispositivos recomendados
0,5 a 1,5 mL n.a. VialTweeter
1 a 500 mL 10 a 200 mL/min. UP100H
10 a 2000 mL 20 a 400 mL/min. UP200Ht, UP400St
0,1 a 20 L 0,2 a 4 L/min UIP2000hdT
10 a 100 L 2 a 10 L/min UIP4000hdT
n.a. 10 a 100 L/min UIP16000
n.a. mayor Grupo de UIP16000



El Sonicator UIP4000hdT en la investigación y la ciencia

El UIP4000hdT es un popular homogeneizador ultrasónico de laboratorio de 4000 vatios de potencia, utilizado con frecuencia en laboratorios de investigación y R&D. A continuación puede encontrar la ficha técnica del UIP4000hdT, así como una selección de artículos científicos en los que aparece el sonicador tipo sonda UIP4000hdT. Los artículos abarcan desde la disrupción celular y la extracción de compuestos bioactivos y aceite de oliva virgen extra, la transesterificación de biodiésel y la ciencia de materiales. Si busca una aplicación específica y referencias científicas relacionadas, póngase en contacto con nosotros.




Información interesante

Fundamentos de la homogeneización por ultrasonidos

Los homogeneizadores ultrasónicos se utilizan para la dispersión, la emulsificación, la molienda en húmedo, la nanotecnología y la biotecnología. & micronización, extracción (de plantas y tejidos celulares), síntesis y catálisis de sustancias químicas (la llamada sonoquímica), así como desgasificación. La homogeneización ultrasónica suele utilizarse como término general que engloba todas estas aplicaciones. La homogeneización asistida por ultrasonidos se basa en el principio de funcionamiento de la cavitación acústica, que se produce cuando se introducen ondas ultrasónicas intensas en un medio líquido. Bajo las intensas ondas ultrasónicas, se generan diminutas burbujas de vacío en el medio, que crecen a lo largo de los ciclos de alta presión / baja presión de las ondas ultrasónicas. En un momento determinado, cuando las microburbujas han alcanzado un estado energético en el que ya no pueden absorber más energía, se colapsan violentamente. Este fenómeno de implosión de las burbujas de vacío se denomina cavitación. La implosión de las burbujas de vacío genera ondas de choque, chorros de flujo/líquido, alto cizallamiento, alta temperatura y diferenciales de presión con energía suficiente para romper enlaces covalentes, flexionar moléculas e inducir reacciones químicas.

Para obtener los mejores resultados en el proceso de homogeneización, el procesador ultrasónico y su configuración pueden optimizarse modificando las siguientes variables:

  • Amplitud (desplazamiento del sonotrodo) e intensidad
  • presión
  • temperatura
  • Recipiente de sonicación (discontinuo o célula de flujo: tamaño, geometría, caudal)

Los procesadores ultrasónicos de alto rendimiento de Hielscher utilizan generadores piezoeléctricos fabricados con cristales de titanato de circonato de plomo. Las vibraciones se transmiten por una bocina de titanio sintonizada que resuena a 19-26 kHz. Desde la bocina, la vibración ultrasónica se acopla mediante un sonotrodo ultrasónico (punta, sonda) al medio fluido. Hielscher ofrece procesadores de ultrasonidos con potencias de 50 a 16.000 vatios por unidad de ultrasonidos y cubre así los requisitos desde pequeños ultrasonidos de laboratorio y dispositivos de sobremesa hasta unidades de ultrasonidos para plantas piloto y totalmente comerciales para grandes volúmenes de producción.

Control sofisticado del proceso para obtener resultados óptimos de sonicación

Las condiciones de sonicación son cruciales para el rendimiento, los resultados del proceso y la reproducibilidad de los procesos ultrasónicos. Además del control preciso de la potencia ultrasónica de salida, ajustada por amplitud e intensidad, la temperatura, la presión y el tiempo de sonicación son factores importantes. Los procesadores ultrasónicos digitales de Hielscher vienen con un termoacoplador enchufable. Opcionalmente, se puede adquirir un sensor de presión enchufable. Ambos sensores se conectan con el generador de ultrasonidos, que está equipado con una tarjeta SD interna. El software del dispositivo ultrasónico escribe todos los datos del proceso (fecha, hora, amplitud, energía ultrasónica, energía neta, temperatura, presión) en un archivo CSV en la tarjeta SD. De este modo, los procesos de sonicación son comparables y reproducibles.

Para amplitudes elevadas, se requiere una mayor potencia de salida. Con una carga elevada, como una alta viscosidad del medio o una presión elevada, se necesita una mayor potencia de ultrasonidos para accionar el sonotrodo a una amplitud deseada. Cuanto mayor sea la superficie frontal del sonotrodo (punta), mayor será la potencia necesaria para hacerlo resonar. Con un sonotrodo más grande se pueden procesar mayores volúmenes. Sonotrodos industriales de Hielscher y cascatrodes puede proporcionar amplitudes muy elevadas. Amplitudes de hasta 200µm pueden funcionar fácilmente de forma continua en funcionamiento 24/7. Para amplitudes aún mayores, se dispone de sonotrodos ultrasónicos personalizados. La robustez de los ultrasonicadores de Hielscher permite un funcionamiento ininterrumpido con cargas pesadas y en condiciones exigentes.

Para la mayoría de los procesos ultrasónicos, la temperatura del medio sonicado debe ser lo más baja posible, ya que una temperatura baja favorece la generación de una cavitación intensa. Hielscher ofrece celdas de flujo y reactores ultrasónicos con camisas de refrigeración, que permiten mantener temperaturas óptimas en el proceso. Las celdas de flujo y los reactores también son presurizables. Bajo presiones elevadas se produce una cavitación más intensa. Por ello, Hielscher ofrece reactores que pueden presurizarse fácilmente hasta 300atm.

Hielscher Ultrasonics fabrica sondas ultrasónicas de diferentes tamaños y formas (p. ej. cascatrodes), que permite escalar todos los resultados del proceso ultrasónico de forma completamente lineal. Con homogeneizadores ultrasónicos de 16 kW y múltiples tipos de sonotrodos y reactores de celda de flujo, Hielscher es su socio experimentado a largo plazo para procesos ultrasónicos a escala industrial. Además de la variedad de ultrasonicadores estándar, Hielscher también diseña y fabrica sistemas personalizados.
