UIP500hdT – Procesamiento industrial a pequeña escala

El procesador ultrasónico UIP500hdT (20 kHz, 500 W) es un dispositivo de escala industrial para plantas piloto y procesar líquidos a pequeña escala. Entre los usos más frecuentes del UIP500hdT se encuentran la homogeneización, dispersión, emulsificación, ruptura celular y reacciones sonoquímicas. Su pantalla táctil a todo color, el control remoto desde navegador, el registro automático de datos en un sistema ComboCard SD/USB integrado y sus sensores de temperatura y presión le ofrecerán un control completo sobre el proceso y una gran comodidad de operación.

El UIP500hdT trabaja a una frecuencia ultrasónica de 20 kHz. Las ondas de ultrasonidos a esta frecuencia generan una intensa cavitación en líquidos. Los efectos de la cavitación acústica se pueden utilizar para numerosos procesos, tales como: emulsión, dispersión, homogeneización, ruptura y extracción celular, desaglomeracióny desgasificación.

El UIP500hdT se puede utilizar con un gran número de diferentes accesorios, como sonotrodos, amplificadores, reactores de flujo. Para procesar lotes con un volumen superior a 5 litros, solemos recomendar que se sonique el producto empleando un reactor de flujo (procesamiento continuo) para lograr así una mayor uniformidad durante el proceso. Cuando se utiliza para sonicar líquidos en modo continuo, el UIP500hdT puede procesar normalmente entre 0,25 y 2,0 L/min (la tasa real depende de cada proceso). Al igual que nuestros demás dispositivos, el UIP500hdT puede operar 24 horas al día (24 h/7 d). Por lo tanto, este equipo podría procesar aproximadamente de 0,5 a 3 m3 al día. Para una producción mayor, recomendamos utilizar los siguientes dispositivos:

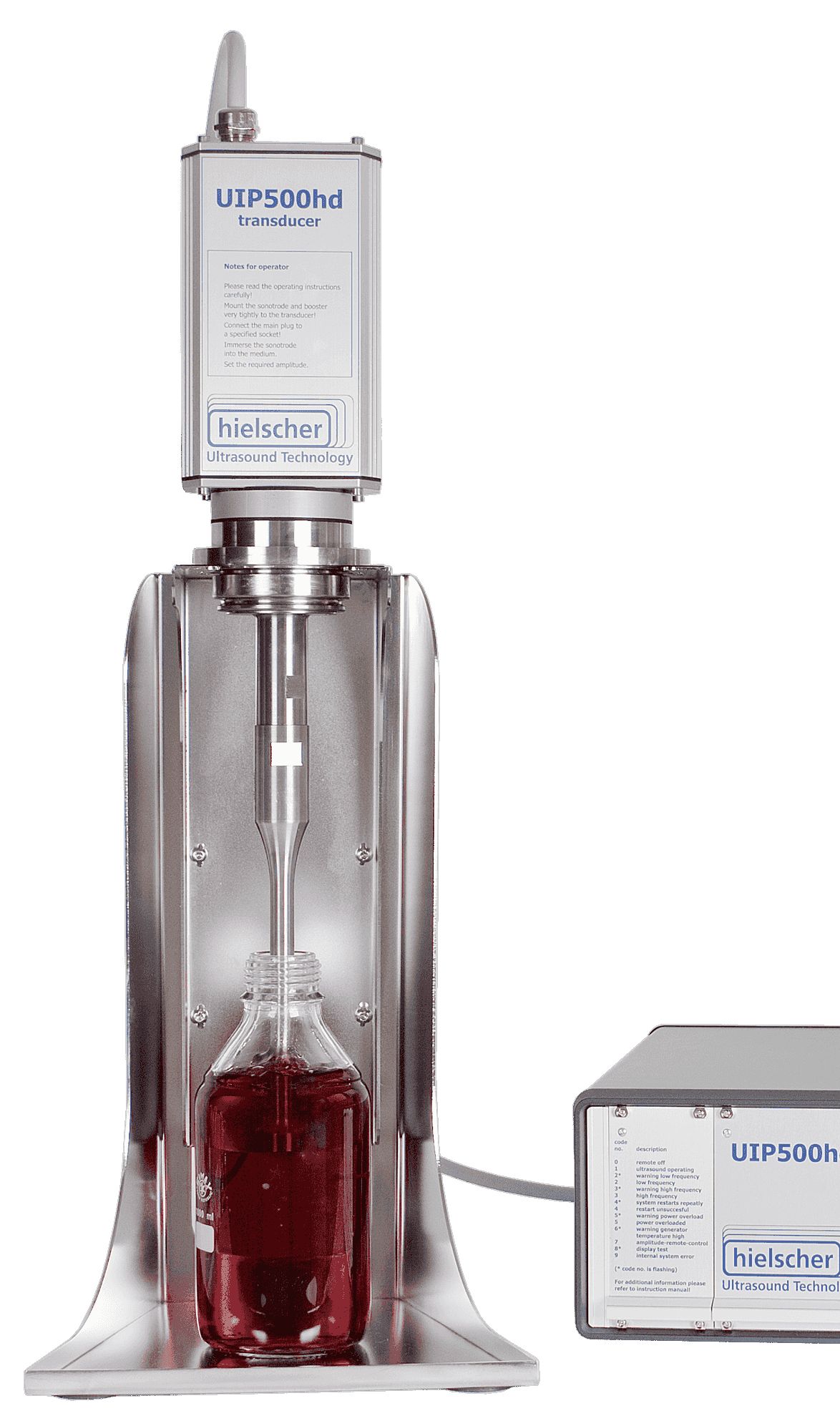

El ultrasonicador UIP500hdT es un potente homogeneizador ultrasónico de 500 W (clic para ampliar)

UIP500hdT con reactor de flujo

Solicitar información




Revise nuestra política de privacidad.


Potencia ultrasónica con un completo control sobre el proceso

La energía ultrasónica es la solución para llevar a cabo diferentes procesos con líquidos, como la emulsión, la reducción del tamaño de las partículas, pulverización o disolución. El UIP500hdT genera intensas ondas de ultrasonidos que producen una potente cavitación dentro el líquido. La cavitación acústica y las resultantes fuerzas de cizalla consiguen llevar a cabo exigentes procesos sin dificultad. Para conseguir una uniforme calidad del proceso, no sólo es fundamental conocer la cantidad real de energía ultrasónica transferida al medio, sino que todos los parámetros importantes del proceso han de estar bajo control. La nueva generación de procesadores de ultrasonidos hdT le permitirán manejar el equipo a través de su pantalla táctil o de forma remota desde el navegador. Todos los parámetros relevantes del proceso – como la amplitud, el tiempo de sonicación, la temperatura y la presión – se registran automáticamente y se guardan como un archivo CSV en el ComboCard SD/USB.
De esta forma, el nuevo UIP500hdT trabaja a la misma potencia ultrasónica que su antecesor UIP500hd, pero destaca por su amplio repertorio de nuevas características, lo que da como resultado una operación mucho más sencilla en los procesos ultrasónicos. Desde el punto de vista operativo, las funciones principales se centran en un control preciso de todos los parámetros de procesamiento.

Las características del UIP500hdT:

  • Potencia ultrasónica de 500 W
  • Fabricado para funcionar en ambientes exigentes
  • Funcionamiento 24/7
  • Estándar industrial
  • Pantalla táctil a color
  • Control remoto desde navegador
  • Registro de datos
  • ComboCard SD/USB integrada
  • Sensor de temperatura
  • Sensor de presión (opcional)
  • Conexión LAN
  • Conexión Ethernet
  • No requiere instalación de software
  • ajuste automático de frecuencia

Pantalla táctil a color

Pantalla táctil a color de la nueva serie de ultrasonicadores industriales hdT de HielscherLa pantalla táctil a color supone una gran mejora en el dispositivo, que se traduce una un manejo todavía más sencillo. Esta pantalla táctil y sensible al tacto permite un cómodo uso y, además, garantiza el ajuste preciso de los parámetros de funcionamiento, así como la visualización de la potencia ultrasónica. El menú digital de control resulta intuitivo y las funciones están dispuestas con claridad. El ajuste de la amplitud/potencia y del modo pulso se lleva a cabo deslizando una barra a color (con intervalos del 1, 5 o 10 %). El usuario decide si prefiere visualizar la amplitud y la potencia como barras coloreadas o con los valores numéricos. Puede cambiar la interfaz del modo normal al modo BIG NUMBER, que presenta un fuerte contraste y un mayor tamaño de fuente para una mejor visibilidad.

Control remoto desde el navegador

Los procesadores industriales de la serie hdT de Hielscher se pueden manejar de forma remota desde el navegador de forma fácil y cómoda. El UIP500hdT se puede controlar utilizando cualquier navegador convencional, como Internet Explorer, Safari, Firefox, Mozilla, IE/Safari móvil, a través de la nueva interfaz web LAN. La conexión LAN no requiere la instalación de ningún software, puesto que ofrece una configuración Plug-n-Play. El dispositivo de ultrasonidos funciona como servidor/cliente DHCP y solicita o asigna automáticamente las direcciones IP. El dispositivo se puede manejar directamente desde el PC/MAC o a través de un switch o router. Si lo conecta a un router inalámbrico ya preconfigurado, podrá controlar el dispositivo desde la mayoría de teléfonos móviles o tablets como, por ejemplo, el iPad de Apple. Finalmente, si redirecciona los puertos del router, podrá controlar su UIP1000hdT a través de internet desde cualquier lugar del mundo – usando su teléfono móvil o tableta como control remoto.

Conexión de red incorporada

El UIP500hdT se puede manejar y controlar vía LAN (red de área local), simplificando así su operación y proporcionando además una gran flexibilidad para ajustar la producción. Toda la información del proceso de sonicación se registra automáticamente en una tarjeta SD/USB. Un sensor integrado mide la temperatura permanentemente. De forma adicional, es posible instalar un sensor de presión para monitorizar la presión durante el proceso.

Ajuste automático de la frecuencia

Todos los dispositivos ultrasónicos de Hielscher están equipados con un sistema automático e inteligente de ajuste de la frecuencia. Cuando el dispositivo está encendido, el generador establecerá por sí mismo la frecuencia óptima de funcionamiento, manteniéndola durante todo el proceso. De esta forma, mejoramos la eficiencia energética global y la fiabilidad de nuestros aparatos de ultrasonidos.

Estándar industrial y eficiencia extraordinaria

El UIP500hdT está fabricado para la producción a nivel comercial y cumple con los estándares industriales. Su diseño robusto y resistente ha sido probado en diversas plantas de producción de todo el mundo y el dispositivo está siendo utilizado también en procesos exigentes. Este procesador ultrasónico requiere muy un mínimo mantenimiento, es fácil de instalar, limpiar y desinfectar. Además, ofrecemos reactores de flujo especiales que cumplen los requisitos de CIP (limpieza in situ) y SIP (esterilización in situ). El transductor del UIP500hdT presenta un grado IP65, por lo que se puede instalar en los entornos más exigentes. El transductor puede trabajar en condiciones de suciedad, polvo, humedad, intemperie, etc., con lo que es posible instalar el generador en otra zona.(Haga clic para ampliar) La eficiencia energética total es importante para el procesamiento de líquidos por ultrasonidos. La eficiencia describe la cantidad de energía que se transfiere desde la toma de corriente hasta el líquido. Nuestros homogeneizadores ultrasónicos tienen una eficiencia global superior al 80 %.
Nuestros aparatos de ultrasonidos presentan una tan elevada eficiencia convirtiendo la energía eléctrica en oscilaciones mecánicas a lo largo del sonotrodo, que nuestros transductores tienen una cubierta cerrada. No hay ninguna ranura de ventilación en el revestimiento externo del transductor. Ya que la pérdida de energía podría producir un calentamiento del equipo es tan baja, no es necesario ningún sistema de ventilación mediante aire comprimido o agua. Sin embargo, la consecuencia más importante es que una mayor cantidad de energía se convierte en ondas acústicas dentro el líquido, dando como resultado una sonicación más intensa. La eficiencia total del UIP500hdT es de aproximadamente el 80-90 % desde la toma de corriente hasta el líquido (Haga clic en la imagen superior para ampliar el diagrama).

Control absoluto de la amplitud y un alto rendimiento

El UIP500hdT puede operar ininterrumpidamente a 500 W. La energía se transfiere bajo una amplitud controlada para que la propagación de la vibraciones mecánicas ultrasónicas a lo largo del sonotrodo sea constante bajo condiciones de carga máxima (por ejemplo, con presión y viscosidad fluctuantes, etc.). Podrá regular la amplitud tanto en el generador del 20 al 100 % como instalando diferentes amplificadores o boosters. La amplitud seleccionada se mantiene constante durante la sonicación de cualquier material bajo cualquier presión. De esta forma, usted siempre tendrá el control total sobre el parámetro más importante de la sonicación: la amplitud.

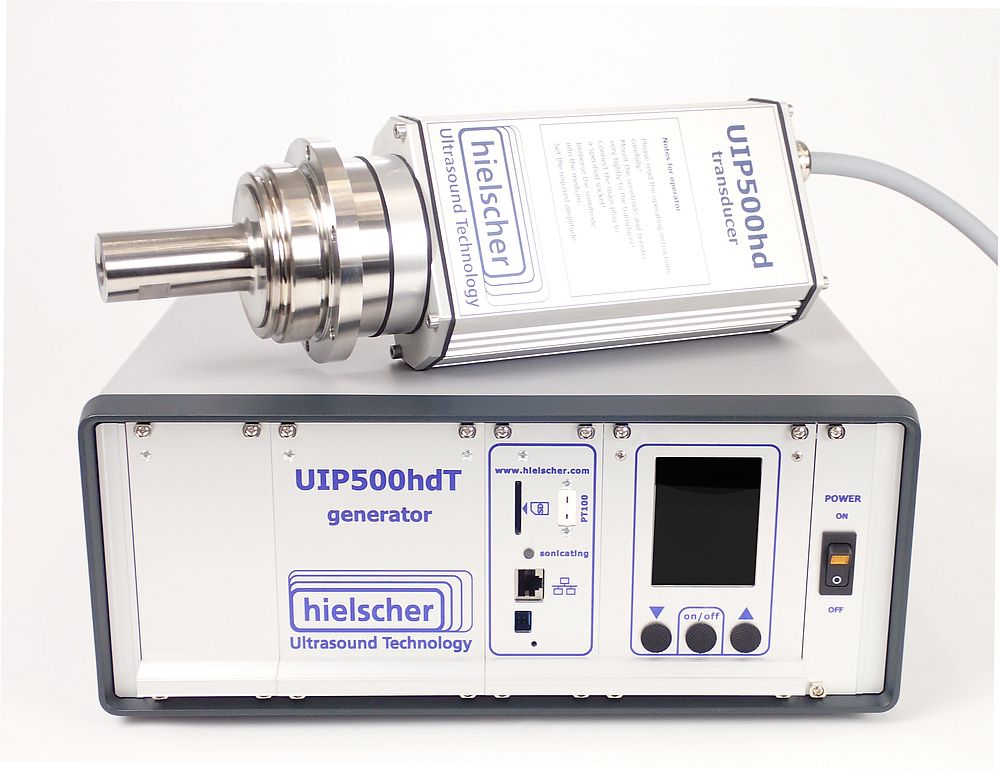

Transductor y generador UIP500hdT (clic para ampliar)

UIP500hdT

¡Actualización!
Si usted dispone de un modelo anterior como el UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, puede actualizar su dispositivo a la nueva versión digital hdT. Haga clic aquí para obtener más información sobre la actualización de la versión hd a la versión hdT.

Solicite una propuesta para este dispositivo

Para recibir una propuesta, por favor, introduzca su información de contacto en el siguiente formulario. Se ha preseleccionado una configuración estándar para el dispositivo, pero, por favor, no dude en revisarla y modificarla si lo necesita antes de enviar su solicitud.








Por favor, indique más abajo la información que desea recibir:



  • Transductor UIP500

    consistente en transductor ultrasónico y generador, frecuencia ultrasónica 20kHz, sistema de sintonización de frecuencia automática, amplitud de 25 micras, amplitud ajustable de 20 a 100%, protección contra marcha en seco, transductor grado IP64, control digital, con pantalla táctil de color, temporizador de cuenta atrás integrado (0.1seg a 99 días), apagado cuando se llega a la entrada de energía final: Ws, Wh, kWh; calibración automática cuando sea necesario: determinación de la potencia inactiva dependiente de la amplitud para rechazar la entrada de energía efectiva, grabación de datos: amplitud, potencia, tiempo, temperatura en la tarjeta SD / USB ComboCard interna (1GB), pantalla y control remoto vía navegador en PC o MAC sin instalación de software, con sensor de temperatura, indicación de temperatura: ° C, ° F (-50 ° C a 200 ° C), control de temperatura: puntos de desconexión / encendido variables (-50 ° C - 200 ° C), transductor de cable de 3 m al generador, con herramientas de montaje, cuerno de titanio con rosca hembra M14x1



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 18 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:3,5



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 22 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:2,4



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 34 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:1,0



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 40 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,7



  • para el procesamiento por lotes, de titanio, diámetro de la punta de 50 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,5



  • con brida de acero inoxidable con sistema de desacoplamiento contra las oscilaciones, para procesamiento con reactor de flujo o por lotes, de titanio, diámetro de la punta de 50 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,5



  • con junta tórica de sellado (2xNBR) para el sonotrodo, diámetro 100 mm, de acero inoxidable, para usar con los sonotrodos BS4d18, BS4d22, BS4d34 o BS4d40, con junta tórica (NBR) para el montaje con los reactores de flujo FC100L1-1S o FC100L1K-1S



  • reactor desmontable de acero inoxidable, presión máxima de 10 bares, compatible con los equipos desde el UIP500hdT hasta el UIP2000hdT, usar con brida para sonotrodo y soporte ST2, juntas tóricas de NBR, espitas de conexión (1/2 pulgada) con clip



  • reactor desmontable de acero inoxidable con camisa de refrigeración, presión máxima de 10 bares, compatibles con los equipos desde el UIP500hdT hasta el UIP2000hdT, usar con brida para sonotrodo y soporte ST2, juntas tóricas de NBR, espitas (flujo, 1/2 pulgada; refrigeración, 1/4 de pulgada) con clip



  • para los reactores de flujo FC100L1-1S o FC100L1K-1S, para reducir el volumen del reactor, usar con los sonotrodos BS4d18(F) o BS4d22(F), juntas tóricas de NBR, de acero inoxidable



  • Insert34 para los reactores de flujo FC100L1-1S o FC100L1K-1S, para reducir el volumen del reactor, usar con los sonotrodos BS4d18(F), BS4d22(F) o BS4d34(F), juntas tóricas de NBR, de acero inoxidable



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,2 (o 1:0,83), de titanio, rosca interna M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,4 (o 1:0,71), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,8 (o 1:0,56), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:2,2 (o 1:0,45), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • Soporte para procesadores ultrasónicos UIP500hdT, UIP1000hdT y UIP2000hdT

    acero inoxidable electropulido, necesario para los reactores de flujo FC100L1-1S o FC100L1K-1S, regulable en altura de 370 a 590 mm, bandeja colectora



  • LabLift, por ejemplo, para la sonicación intensa de líquidos en vasos de vidrio en el laboratorio.

    para colocar cómodamente las muestras bajo la sonda ultrasónica y controlar la profundidad de inmersión, acero inoxidable, tamaño 100 x 100 mm, ajustable en altura: 50 a 125 mm



  • Sound Protection Box para ultrasicadores UIP500hdT, UIP1000hdT y UIP2000hdT para reducir la emisión de sonido del procesamiento de cavitación.

    compatible desde el UIP500hdT hasta el UIP2000hdT, para usar, por ejemplo, con el soporte ST2 y los reactores de flujo FC100L1-1S o FC100L1K-1S
