UIP1000hdT – Un homogeneizador potente y versátil

El UIP1000hdT (1000 W, 20 kHz) es un dispositivo ultrasónico potente y flexible tanto para realizar pruebas en el laboratorio como para procesar líquidos a escala industrial. Se emplea en procesos de Emulsificar, Dispersión & pulverización de partículas, lisis & extracción, disolución o reacciones sonoquímicas. Su pantalla táctil a color, el control remoto desde el navegador, su registro automático de datos, la tarjeta SD integrada y la conexión de sensores de temperatura y presión le ofrecen un control preciso sobre el proceso y un cómodo manejo..

El UIP1000hdT constituye el fuerte eslabón entre las pruebas de laboratorio y el procesamiento de líquidos a nivel industrial. Combina la versatilidad y el fácil manejo requeridos durante las etapas de investigación y desarrollo con un extraordinario rendimiento, incluso bajo condiciones exigentes. Por esta razón, este dispositivo se utiliza tanto para llevar a cabo pruebas de viabilidad en el laboratorio como para optimizar y poner en marcha procesos de sonicación de líquidos.

Sistema flexible para cumplir con los requerimientos del I&D

Gracias a la flexibilidad y adaptabilidad del UIP1000hdT, está siendo utilizado en muchos centros de I&D y universidades en la actualidad. Esta flexibilidad del UIP1000hdT es el resultado del extenso número de accesorios disponibles, como sonotrodos, amplificadores (boosters) y reactores de flujo. Utilizando un sonotrodo y un soporte, se pueden sonicar directamente las muestras en sus vasos de precipitados (haga clic en la imagen de la derecha para ampliarla) y estudiar la respuesta a la sonicación de los diferentes productos. Para procesar lotes mayores de 5 litros, generalmente, recomendamos utilizar un reactor de flujo ultrasónico (procesamiento continuo) para obtener una mejor calidad. Cuando se emplea un reactor de flujo (imagen derecha), es posible tratar mayores muestras mediante su recirculación y establecer así una correlación entre los distintos parámetros, como la amplitud, la presión y la naturaleza química del líquido con los resultados y eficiencia del proceso. Cuando se sonican líquidos en modo continuo, el UIP1000hdT es capaz de procesar normalmente entre 0,5 y 4,0 L/min (el flujo real depende de cada proceso). Puesto que el UIP1000hdT cumple con estándar completamente industrial, puede operar las 24 horas del día (24 h/7 d). El UIP1000hdT puede procesar habitualmente entre 1 y 5 m3 al día. Para una mayor producción, se recomienda instalar un grupo de varias unidades o uno de los siguientes dispositivos ultrasónicos con mayor potencia:

Gran potencia y completo control sobre el proceso

Una intensa sonicación puede ser la solución para llevar a cabo diferentes procesos con líquidos, como la emulsión, Dispersión, Pulverizar o disolución. El UIP2000hdT genera intensas ondas de ultrasonidos para llevar a cabo procesos exigentes sin dificultad. Para garantizar una calidad del procesoconstante, no sólo es esencial conocer la energía transferida, sino también controlar y monitorizar todos los parámetros importantes del proceso . La nueva generación de ultrasonicadores hdT le permitirá manejar el dispositivo ultrasónico mediante su pantalla táctil o, de forma remota, desde un navegador. Todos los parámetros relevantes – como la amplitud, el tiempo de sonicación, la temperatura y la presión – se registran y guardan automáticamente en un archivo CSV en la tarjeta SD proporcionada.

De esta forma, el nuevo UIP1000hdT trabaja a la misma potencia ultrasónica que su antecesor UIP1000hd, pero destaca por su amplio repertorio de nuevas características, lo que da como resultado una operación mucho más sencilla en los procesos ultrasónicos. Desde el punto de vista operativo, las funciones principales se centran en un control preciso de todos los parámetros de procesamiento.

El UIP1000hdT de un vistazo

  • Potente ultrasonicador de 1000 W
  • Fiabilidad en procesos de sonicación exigentes
  • funcionamiento 24/7
  • Estándar industrial
  • Pantalla táctil a todo color
  • Control remoto desde el navegador
  • Registro de datos de los parámetros de procesamiento
  • Tarjeta SD integrada
  • Sensor de temperatura
  • Sensor de presión (opcional)
  • Conexión LAN
  • Conexión Ethernet
  • No requiere instalación de software
  • Ajuste automático de la frecuencia

Pantalla táctil a color

Pantalla táctil a color de la nueva serie de ultrasonicadores industriales hdT de HielscherLa pantalla táctil a color supone una gran mejora en el dispositivo, que se traduce una un manejo todavía más sencillo. Esta pantalla táctil y sensible al tacto permite un cómodo uso y, además, garantiza el ajuste preciso de los parámetros de funcionamiento, así como la visualización de la potencia ultrasónica. El menú digital de control resulta intuitivo y las funciones están dispuestas con claridad. El ajuste de la amplitud/potencia y del modo pulso se lleva a cabo deslizando una barra a color (con intervalos del 1, 5 o 10 %). El usuario decide si prefiere visualizar la amplitud y la potencia como barras coloreadas o con los valores numéricos. Puede cambiar la interfaz del modo normal al modo BIG NUMBER, que presenta un fuerte contraste y un mayor tamaño de fuente para una mejor visibilidad.

Control remoto desde el navegador

Los procesadores industriales de la serie hdT de Hielscher se pueden manejar de forma remota desde el navegador de forma fácil y cómoda. El UIP1000hdT se puede controlar utilizando cualquier navegador convencional, como Internet Explorer, Safari, Firefox, Mozilla, IE/Safari móvil, a través de la nueva interfaz web LAN. La conexión LAN no requiere la instalación de ningún software, puesto que ofrece una configuración Plug-n-Play. El dispositivo de ultrasonidos funciona como servidor/cliente DHCP y solicita o asigna automáticamente las direcciones IP. El dispositivo se puede manejar directamente desde el PC/MAC o a través de un switch o router. Si lo conecta a un router inalámbrico ya preconfigurado, podrá controlar el dispositivo desde la mayoría de teléfonos móviles o tablets como, por ejemplo, el iPad de Apple. Finalmente, si redirecciona los puertos del router, podrá controlar su UIP1000hdT a través de internet desde cualquier lugar del mundo – usando su teléfono móvil o tableta como control remoto.

Conexión de red incorporada

El UIP1000hdT se puede manejar y controlar vía LAN (red de área local), simplificando así su operación y proporcionando además una gran flexibilidad para ajustar la producción. Toda la información del proceso de sonicación se registra automáticamente en una tarjeta SD/USB. Un sensor integrado mide la temperatura permanentemente. De forma adicional, es posible instalar un sensor de presión para monitorizar la presión durante el proceso.

Ajuste automático de la frecuencia

Todos los dispositivos ultrasónicos de Hielscher están equipados con un sistema automático e inteligente de ajuste de la frecuencia. Cuando el dispositivo está encendido, el generador establecerá por sí mismo la frecuencia óptima de funcionamiento, manteniéndola durante todo el proceso. De esta forma, mejoramos la eficiencia energética global y la fiabilidad de nuestros aparatos de ultrasonidos.

Estándar industrial y eficiencia extraordinaria

El UIP1000hd está diseñado y fabricado para la producción a nivel comercial. Ha demostrado su sólido y resistente diseño en más de mil plantas de producción de todo el mundo, donde se está utiliza diariamente en diversos procesos de fabricación. Este procesador ultrasónico requiere un mínimo mantenimiento, es fácil de configurar, limpiar y desinfectar. Además, ofrecemos reactores de flujo especiales que cumplen los requisitos de CIP (limpieza in situ) y SIP (esterilización in situ). El transductor del UIP1000hdT presenta un grado IP65, por lo que se puede instalar en los entornos más exigentes (suciedad, polvo, humedad, intemperie, etc.), con lo que es posible instalar el generador en otra zona.(Haga clic para ampliar) La eficiencia energética total es importante para el procesamiento de líquidos por ultrasonidos. La eficiencia describe la cantidad de energía que se transfiere desde la toma de corriente hasta el líquido. Nuestros homogeneizadores ultrasónicos tienen una eficiencia global superior al 80 %.
Puesto que los aparatos de ultrasonidos de Hielscher tienen una elevada eficiencia convirtiendo la energía eléctrica en oscilaciones mecánicas a lo largo del sonotrodo, nuestros transductores se encuentran dentro un revestimiento cerrado. No hay ninguna ranura de ventilación en el revestimiento externo del transductor. Ya que la pérdida de energía podría producir un calentamiento del equipo es tan baja, no es necesario ningún sistema de ventilación mediante aire comprimido o agua. Sin embargo, la consecuencia más importante es que una mayor cantidad de energía en ondas acústicas dentro el líquido, dando como resultado una mejor sonicación. La eficiencia total del UIP1000hdT es de aproximadamente el 80-90 % desde la toma de corriente hasta el líquido (Haga clic en la imagen superior para ampliar el diagrama).

Control absoluto de la amplitud y un alto rendimiento

El UIP1000hdT puede operar ininterrumpidamente a 1000 W. La potencia se transmite a una amplitud controlada, de modo que la magnitud de las vibraciones ultrasónicas mecánicas en el sonotrodo es constante en todas las condiciones de carga. Puede cambiar la amplitud de 20 a 100% en el generador y utilizando varias bocinas de refuerzo. La amplitud elegida se mantiene constante, mientras que la sonorización de cualquier material a cualquier presión. Esta función le ofrece control completo sobre el parámetro más importante de sonicación: la amplitud.

Solicite una propuesta para este dispositivo

Para recibir una propuesta, por favor, introduzca su información de contacto en el siguiente formulario. Se ha preseleccionado una configuración estándar para el dispositivo, pero, por favor, no dude en revisarla y modificarla si lo necesita antes de enviar su solicitud.








Por favor, indique a continuación la información que desea recibir:




  • 1000 W compuesto por un transductor y un generador ultrasónicos, con frecuencia ultrasónica de 20 kHz; sistema de ajuste automático de la frecuencia; amplitud en el resonador de 25 micras; amplitud regulable del 20 al 100 %; sistema de protección frente al funcionamiento en seco; transductor con grado de protección IP64; control digital, con pantalla táctil a color; temporizador integrado (0,1 segundos a 99 días); apagado automático cuando se alcanza la cantidad de energía programada: Ws, Wh, kWh; calibración automática cuando es necesario; determinación de la potencia mínima dependiente de la amplitud para visualizar la transferencia efectiva de energía; registro de datos en la tarjeta interna SD (1GB): amplitud, potencia, tiempo, temperatura; visualización y control remoto a través de un navegador de PC o MAC sin instalación previa de software; sensor e indicador de temperatura: °C, °F (de -50 °C a 200 °C), control de temperatura: encendido y apagado automático variable (de -50°C a 200°C); cable conector del transductor al generador de 3 m de longitud; herramientas de montaje; resonador de titanio con rosca externa M14x1



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 18 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:3,5



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 22 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:2,4



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 34 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:1,0



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 40 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,7



  • para el procesamiento por lotes, de titanio, diámetro de la punta de 50 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,5



  • con brida de acero inoxidable con sistema de desacoplamiento contra las oscilaciones, para procesamiento con reactor de flujo o por lotes, de titanio, diámetro de la punta de 50 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,5



  • con junta tórica de sellado (2xNBR) para el sonotrodo, diámetro 100 mm, de acero inoxidable, para usar con los sonotrodos BS4d18, BS4d22, BS4d34 o BS4d40, con junta tórica (NBR) para el montaje con los reactores de flujo FC100L1-1S o FC100L1K-1S



  • reactor desmontable de acero inoxidable, presión máxima de 10 bares, compatible con los equipos desde el UIP500hdT hasta el UIP2000hdT, usar con brida para sonotrodo y soporte ST2, juntas tóricas de NBR, espitas de conexión (1/2 pulgada) con clip



  • reactor desmontable de acero inoxidable con camisa de refrigeración, presión máxima de 10 bares, compatibles con los equipos desde el UIP500hdT hasta el UIP2000hdT, usar con brida para sonotrodo y soporte ST2, juntas tóricas de NBR, espitas (flujo, 1/2 pulgada; refrigeración, 1/4 de pulgada) con clip



  • para los reactores de flujo FC100L1-1S o FC100L1K-1S, para reducir el volumen del reactor, usar con los sonotrodos BS4d18(F) o BS4d22(F), juntas tóricas de NBR, de acero inoxidable



  • Insert34 para los reactores de flujo FC100L1-1S o FC100L1K-1S, para reducir el volumen del reactor, usar con los sonotrodos BS4d18(F), BS4d22(F) o BS4d34(F), juntas tóricas de NBR, de acero inoxidable



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,2 (o 1:0,83), de titanio, rosca interna M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,4 (o 1:0,71), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,8 (o 1:0,56), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:2,2 (o 1:0,45), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • Soporte para procesadores ultrasónicos UIP500hdT, UIP1000hdT, UIP1500hdT y UIP2000hdT

    acero inoxidable electropulido, necesario para los reactores de flujo FC100L1-1S o FC100L1K-1S, regulable en altura de 370 a 590 mm, bandeja colectora



  • LabLift, por ejemplo, para la sonicación intensa de líquidos en vasos de vidrio en el laboratorio.

    para colocar cómodamente las muestras bajo la sonda ultrasónica y controlar la profundidad de inmersión, acero inoxidable, tamaño 100 x 100 mm, ajustable en altura: 50 a 125 mm



  • Caja de protección acústica para ultrasonidos UIP500hdT, UIP1000hdT y UIP2000hdT para reducir la emisión de sonido del procesamiento cavitacional.

    compatible desde el UIP500hdT hasta el UIP2000hdT, para usar, por ejemplo, con el soporte ST2 y los reactores de flujo FC100L1-1S o FC100L1K-1S


Por favor, tenga en cuenta Política de privacidad.

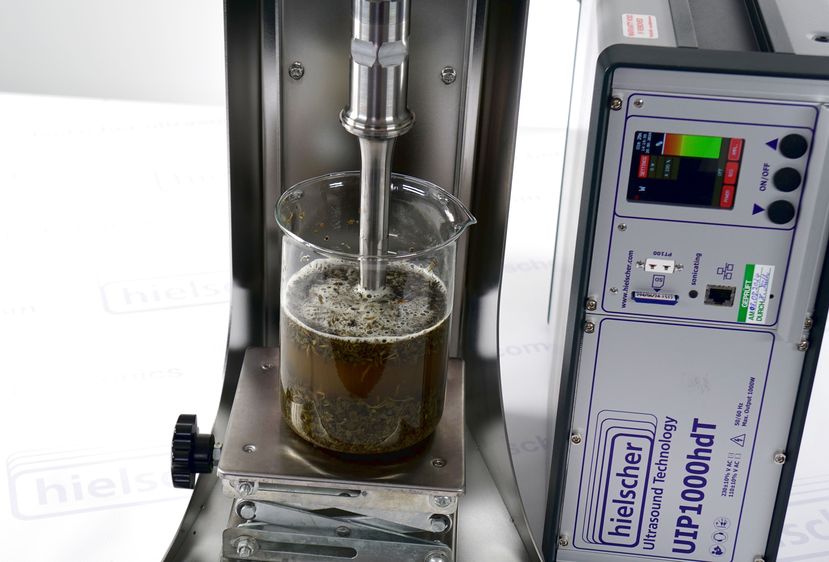

Con el UIP1000hdT es posible sonicar líquidos directamente en un vaso de precipitados y mediante un reactor de flujo (clic para ampliar)

UIP1000hdT

Solicitar información




Observe nuestro Política de privacidad.

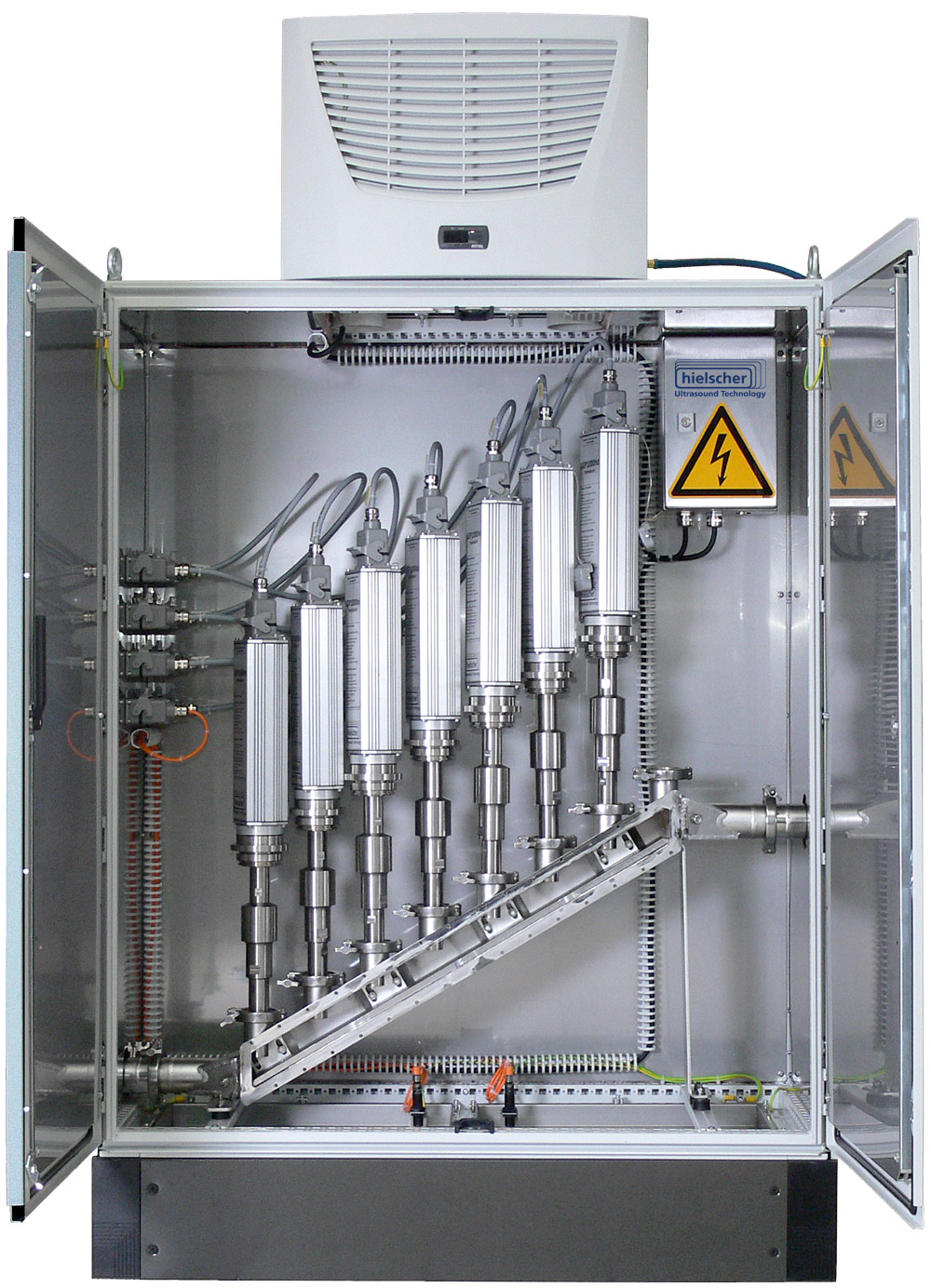

Grupo de 7 homogeneizadores ultrasónicos de 1 kW (haga clic para ampliar)

Sistema de sonicación de 7 x UIP1000hdT

¡Actualización!
Si usted dispone de un modelo anterior como el UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, puede actualizar su dispositivo a la nueva versión digital hdT. Haga clic aquí para obtener más información sobre la actualización de la versión hd a la versión hdT.

Diferentes montajes del sistema
Sonicar grandes flujos volumétricos se puede llevar a cabo eficientemente mediante un sistema de flujo continuo (clic para ampliar)
Sistema ultrasónico de recirculación discontinua (clic para ampliar)
Este diagrama muestra el sistema típico de procesamiento por ultrasonidos en flujo continuo (clic para ampliar)

Sistema ultrasónico con recirculación: UIP1000hdT con reactor de flujo, tanque y bomba (clic para ampliar)

UIP1000hdT con reactor de flujo y bomba

Equipo completo UIP1000hdT – Gran valor a un buen precio

(Haga clic para ampliar) Nuestro potente dispositivo ultrasónico UIP1000 con generador y transductor, resonador, amplificador, sonotrodo y reactor de flujo.El equipo completo UIP1000hdT incluye todos los elementos normalmente necesarios para llevar a cabo investigaciones y ensayos sobre el procesamiento de líquidos mediante ultrasonidos. El equipo completo está compuesto por el procesador ultrasónico digital UIP1000hdT con 1000 W de potencia, un resistente reactor de flujo de acero inoxidable, dos sonotrodos, un amplificador y un sensor de temperatura para que pueda así ir variando todos los parámetros relevantes en el procesamiento de líquidos por ultrasonidos.
Este equipo es la opción más apropiada para I&D, plantas piloto y producción a pequeña escala y llevar a cabo cualquier clase de procesamiento de líquidos por ultrasonidos.

El UIP1000hdT es muy sencillo de manejar, por lo que podrá tener su unidad lista y en funcionamiento tras unos minutos. Su función de control mantiene la amplitud constante bajo todas las condiciones de operación, consiguiendo así unas condiciones de funcionamiento reproducibles. Es posible variar la amplitud tanto de forma electrónica como mecánica, permitiéndole así procesar su producto a diferentes amplitudes. Si lo necesita, el dispositivo es capaz de funcionar ininterrumpidamente 24/7.
Además, puede también presurizar el reactor de flujo de acero inoxidable con una presión de hasta 10 atm.
Esta unidad se puede instalar fácilmente en las líneas para líquidos ya existentes. No encontrará ninguna otra forma más sencilla de explorar el potencial de los ultrasonidos y de la cavitación acústica para su producto y proceso. Los resultados obtenidos con esta unidad se pueden aplicar directamente para escalar su proceso, permitiéndole así extrapolarlos linealmente a su escala de fabricación con un reducido coste de inversión y de mantenimiento.

Si necesita ayuda para poner en marcha su proceso y llevarlo a cabo, estaremos ahí para asistirle. Tenemos un amplio conocimiento en el campo de los ultrasonidos, la cavitación acústica y el procesamiento de líquidos. Por ello, podemos aconsejarle con el ajuste de los parámetros y la optimización del proceso. Nuestro extenso historial de procesos logrados, nos capacita para proporcionarle los conocimientos y la tecnología esenciales con los que trasladar sus resultados a la escala que desee.

Con el fin de facilitar el primer paso en la investigación y escalado de su proceso, le ofrecemos este completo paquete a un precio especial.

Solicite una propuesta para este dispositivo

Para recibir una propuesta, por favor, introduzca su información de contacto en el siguiente formulario. Se ha preseleccionado una configuración estándar para el dispositivo, pero, por favor, no dude en revisarla y modificarla si lo necesita antes de enviar su solicitud.








Por favor, indique a continuación la información que desea recibir:



  • está compuesto por:

    • 1 x UIP1000hdT (procesador ultrasónico digital)
    • 1 x FC100L1-1S (reactor de flujo)
    • 1 x BS4d22 (sonotrodo)
    • 1 x BS4d40 (sonotrodo)
    • 1 x RFLA100 (brida con junta tórica)
    • 1 x B4-1.8 (amplificador para el resonador)
    • 1 x ST2 (soporte)

Por favor, tenga en cuenta Política de privacidad.


Términos y condiciones

El precio y el aspecto de los dispositivos están sujetos a cambios sin previo aviso. No hay descuento por reducir el contenido del pedido. No se aceptan modificaciones del pedido. Este precio no se mantiene para condiciones de alquiler. No ofrecemos planes de pago. Si necesita conocer la disponibilidad de un artículo, por favor, llámenos o envíenos un correo electrónico antes de hacer su pedido. Este precio sólo es válido para Europa y América del Norte (EEUU, Canadá). Por favor, consulte los precios para otras regiones.
