Procesador ultrasónico UIP2000hd – Alta eficiencia

El UIP2000hd ultrasónica procesador (20kHz, 2000W) es un dispositivo de ultrasonidos de gran alcance y adaptable para el procesamiento industrial de los líquidos. Se utiliza para aplicaciones, tales como Emulsificar, Dispersión & pulverización de partículas, lisis & extracción o Homogeneización.

A pesar de la enorme poder de la UIP2000hd ultrasónica procesador (2000 vatios, 20 kHz), este dispositivo de ultrasonidos no necesita ninguna refrigeración adicional por agua o aire comprimido. El dispositivo puede funcionar de forma continua en el aire, también. El diseño robusto del transductor, hecho de acero inoxidable y titanio, permite el uso bajo condiciones extremas de polvo, suciedad, humedad y temperaturas más altas.

Según el operativo necesita el generador se encuentra en una carcasa o en un armario y está equipada con pantallas de control, así como con interfaces eléctricas.

Aplicaciones importantes para el UIP2000hd procesador de ultrasonidos son la limpieza intensiva de material continuo tal como alambres, cintas y perfiles, De los componentes individuales o taladros más grandes. Sonotrodos se eligen para que coincida con la aplicación. los tratamiento de lodos de depuradora para un mejor rendimiento de gas, la producción de muy fino Emulsiones y suspensiones, la Extracción y Homogeneización así como la la reducción de los gérmenes Ejemplos de las aplicaciones con este dispositivo en gran escala. Correspondiente sonotrodos por ejemplo el Cascatrodo™ de Hielscher proporcionar la intensidad requerida de tratamiento ultrasónico del líquido. células de flujo correspondientes se ofrecen para un funcionamiento continuo. carcasas de protección de sonido completan el sistema ultrasónico basado en UIP2000hd. La imagen de arriba, muestra un sistema de desintegración de 24xUIP2000. El poder combinado de 48kW se utiliza para el procesamiento de aprox. 6m³ / hr.

Sistema adaptable

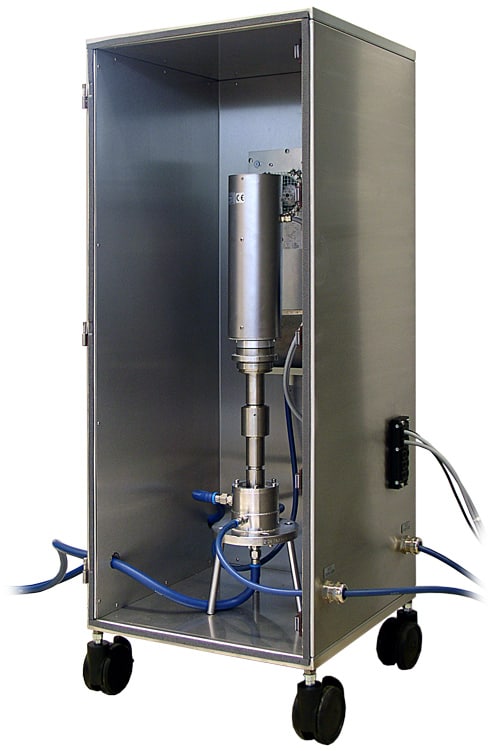

(Haga clic para agrandar!) Ultrasonidos UIP2000hd procesador en caja de protección de sonido

Una extensa lista de accesorios múltiples, tales como sonotrodos, aceleradores y células de flujo está disponible para el UIP2000hd. En combinación con un sonotrodo y el soporte, se puede someter a ultrasonidos vasos de muestras para probar varias formulaciones líquidas por su respuesta al tratamiento con ultrasonidos.

Para procesar lotes de más de 5 litros, por lo general, recomendamos que se sonique el producto empleando un reactor de flujo (modo de flujo) para conseguir una mejor calidad de procesamiento. Cuando se combina con una celda de flujo, se pueden procesar muestras más grandes en recirculación para establecer la correlación entre los parámetros, tales como la amplitud, la presión y la composición de líquido, y los resultados del proceso y la eficiencia. Cuando se utiliza para la sonicación de líquidos en el modo de flujo, el UIP2000hd puede típicamente proceso entre 1,0 y 8.0L / min (La tasa real dependerá de su proceso). A medida que el UIP2000hd es estándar completamente industrial, puede operar las 24 horas del día (24h / 7d). A UIP2000hd normalmente puede procesar aprox. 2 a 10 m³ por día. Para un mayor rendimiento de producción, se recomienda utilizar cualquiera de unidades múltiples o uno de los dispositivos de ultrasonidos más grandes:

Estándar industrial y eficiencia extraordinaria

El UIP2000hd está diseñado y fabricado para la producción a nivel comercial. Este procesador ultrasónico requiere un un mínimo mantenimiento, es fácil de configurar y fácil de limpiar y esterilizar.(Haga clic para ampliar) La eficiencia energética total es importante para el procesamiento de líquidos por ultrasonidos. La eficiencia describe la cantidad de energía que se transfiere desde la toma de corriente hasta el líquido. Nuestros homogeneizadores ultrasónicos tienen una eficiencia global superior al 80 %.

El UIP2000hd tiene una muy elevada eficiencia en la conversión de la energía eléctrica en oscilaciones mecánicas del sonotrodo. Esto significa que una mayor cantidad de energía en ondas acústicas dentro el líquido, dando como resultado una mejor sonicación. La eficiencia energética global del UIP2000hd es de aprox. 80-90% de la clavija de alimentación en el líquido (Haga clic en la imagen superior para ampliar el diagrama).

Control absoluto de la amplitud y un alto rendimiento

La amplitud de la UIP2000hd se controla electrónicamente, de modo que la magnitud de las vibraciones ultrasónicas mecánicas a la sonotrodo es constante bajo todas las condiciones de carga. Puede cambiar la amplitud de 50 a 100% en el generador y rangos adicionales mediante el uso de varios cuernos de refuerzo. La amplitud elegido se mantiene constante, mientras que la sonicación de cualquier material a cualquier presión. Esta característica le da control completo sobre el parámetro más importante de sonicación: la amplitud.

Ajuste automático de la frecuencia

El UIP2000hd está equipado con un inteligente Ajuste automático de la frecuencia. El generador se encuentra la frecuencia operativa óptima de la configuración de transductor-booster-sonotrodo unido, de forma automática. Esto se traduce en una mayor eficiencia energética global y la fiabilidad.

Prueba y ensayo con buenas condiciones

Si desea evaluar la UIP2000hd para sus propósitos, se puede alquilar todos los elementos estándar en buenas condiciones. Alternativamente, se puede llevar a cabo ensayos de procesos en nuestra laboratorio de procesos. Puede encontrar una lista de accesorios convencionales más debajo. Normalmente, tenemos disponibles todos los artículos, por lo que el tiempo de entrega es muy corto. Por favor, utilice el siguiente formulario para solicitar una propuesta o para un UIP2000hd con los accesorios adecuados.

También fabricamos Accesorios personalizados, que incluyen sonotrodos o reactores de flujo especiales. Por favor, no dude en enviarnos sus especificaciones concretas mediante el siguiente formulario.

Solicite una propuesta para este dispositivo

Para recibir una propuesta, por favor, introduzca su información de contacto en el siguiente formulario. Se ha preseleccionado una configuración estándar para el dispositivo, pero, por favor, no dude en revisarla y modificarla si lo necesita antes de enviar su solicitud.








Por favor, indique a continuación la información que desea recibir:



  • Transductor ultrasónico UIP2000

    frecuencia ultrasónica 20kHz, sistema automático de sintonización de frecuencia, amplitud 25 micras, amplitud ajustable de 50 a 100%, protegido contra marcha en seco, con interfaz para control remoto o control UPC, cable de 3m para transductor al generador, con herramientas de montaje, cuerno de titanio con rosca hembra M14x1 230 VAC, monofásico, 13 A, 50-60 Hz



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 18 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:3,5



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 22 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:2,4



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 34 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:1,0



  • para usar con la brida RFLA100, tanto para procesamiento con reactor de flujo como por lotes, de titanio, diámetro de la punta de 40 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,7



  • para el procesamiento por lotes, de titanio, diámetro de la punta de 50 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,5



  • con brida de acero inoxidable con sistema de desacoplamiento contra las oscilaciones, para procesamiento con reactor de flujo o por lotes, de titanio, diámetro de la punta de 50 mm, rosca externa M14x1, longitud aproximada de 125 mm (sin rosca), relación de amplitud de, aproximadamente, 1:0,5



  • con junta tórica de sellado (2xNBR) para el sonotrodo, diámetro 100 mm, de acero inoxidable, para usar con los sonotrodos BS4d18, BS4d22, BS4d34 o BS4d40, con junta tórica (NBR) para el montaje con los reactores de flujo FC100L1-1S o FC100L1K-1S



  • reactor desmontable de acero inoxidable, presión máxima de 10 bares, compatible con los equipos desde el UIP500hdT hasta el UIP2000hdT, usar con brida para sonotrodo y soporte ST2, juntas tóricas de NBR, espitas de conexión (1/2 pulgada) con clip″) con clip



  • reactor desmontable de acero inoxidable con camisa de refrigeraciónpresión máxima de 10 bares, compatibles con los equipos desde el UIP500hdT hasta el UIP2000hdT, usar con brida para sonotrodo y soporte ST2, juntas tóricas de NBR, espitas (flujo, 1/2 pulgada; refrigeración, 1/4 de pulgada) con clip″, refrigeración 1/4″) con clip



  • Insert34 para los reactores de flujo FC100L1-1S o FC100L1K-1S, para reducir el volumen del reactor, usar con los sonotrodos BS4d18(F) o BS4d22(F), juntas tóricas de NBR, de acero inoxidable



  • Insert34 para los reactores de flujo FC100L1-1S o FC100L1K-1S, para reducir el volumen del reactor, usar con los sonotrodos BS4d18(F), BS4d22(F) o BS4d34(F), juntas tóricas de NBR, de acero inoxidable



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,2 (o 1:0,83), de titanio, rosca interna M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,4 (o 1:0,71), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)



  • para aumentar (o reducir) la amplitud mecánica del sonotrodo, relación de amplitud de 1:1,8 (o 1:0,56), de titanio, rosca externa M14x1, para usar con pernos roscados de titanio (TiM14x1)





  • Soporte para procesadores ultrasónicos UIP500, UIP1000 y UIP2000hd

    acero inoxidable electropulido, necesario para los reactores de flujo FC100L1-1S o FC100L1K-1S, regulable en altura de 370 a 590 mm, bandeja colectora



  • LabLift, por ejemplo, para la sonicación intensa de líquidos en vasos de vidrio en el laboratorio.

    para colocar cómodamente las muestras bajo la sonda ultrasónica y controlar la profundidad de inmersión, acero inoxidable, tamaño 100 x 100 mm, ajustable en altura: 50 a 125 mm



  • de 00:00 a 99:59 (min:seg)



  • Caja de protección acústica para los ultrasonidos UIP500, UIP1000 y UIP2000hd para reducir la emisión de sonido del procesamiento cavitacional.

    compatible desde el UIP500hdT hasta el UIP2000hdT, para usar, por ejemplo, con el soporte ST2 y los reactores de flujo FC100L1-1S o FC100L1K-1S



  • Medidor de potencia

    versátil, para visualizar la potencia actual y la energía y el tiempo de operación acumulados, 230 V ~ 1 P, 50-60 Hz
