Cascatrodo de Hielscher – Sonda de sonicación de gran superficie

Hielscher Cascatrodes ™ son sonotrodos de diseño especiales (sondas ultrasónicas) para la sonicación eficaz a niveles de potencia de ultrasonidos elevados a intensidades bajas o medias de sonicación – típicamente por debajo de 60W / cm² y por debajo de 60 micras de amplitud.

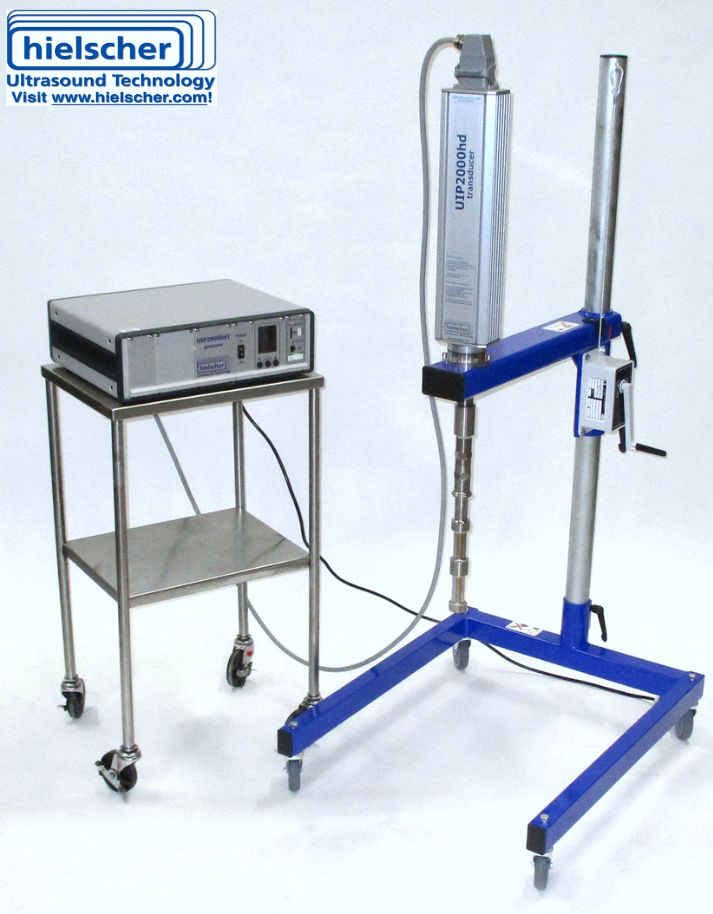

Hielscher desarrolló el Cascatrode ™ para aplicaciones de procesamiento industrial. Cascatrodes ™ están disponibles para todos los procesadores industriales de ultrasonidos – de UIP500hdT (0,5 kW), UIP1000hdT (1 kW), UIP1500hdT (1,5 kW) y UIP2000hdT (2 kW) hasta dispositivo de ultrasonidos más potente del mundo UIP16000 (16kW).

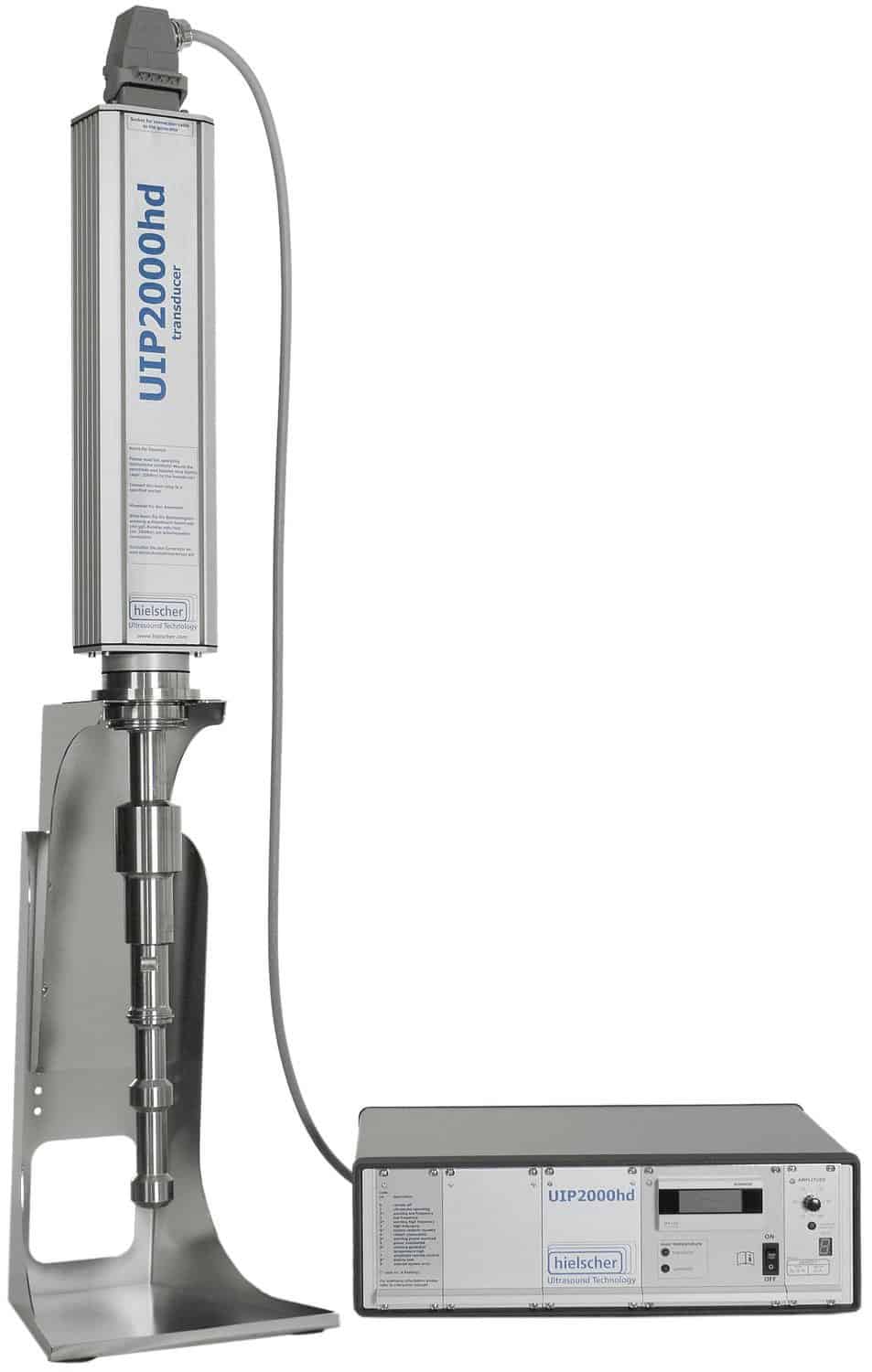

dispositivo ultrasónico con Cascatrode Cuando desarrollar o probar nuevos procesos de sonicación, tales como: emulsión, Dispersión, Homogeneización, ruptura y extracción celular, desaglomeración o desgasificación se encuentra que parámetros específicos de sonicación trabajar para el proceso mejor que otros. Sin cambiar la potencia de salida puede variar la intensidad de sonicación: Cualquiera de enfocar la potencia de salida en pequeña superficie en de alta intensidad (alta W / cm²) o la pareja el poder en el medio utilizando una gran superficie en intensidades inferiores (bajo W / cm²). La intensidad aumenta con mayor sonicación amplitud, Líquido mayor presión o mas alto viscosidad y disminuye con una mayor temperatura. Una vez, se estableció un parámetro de configuración óptima para procesar, tendrá que mantener esta constante de configuración durante la escala hasta. Cuando se escala hacia arriba, no se debe cambiar la amplitud y la presión de la sonicación. De esta manera, se mantiene la intensidad de sonicación – este es el salida de energía ultrasónica por unidad de superficie (/ cm² Watts) constante. Como consecuencia lógica, se necesita una mayor superficie sonotrodo a más potencia pareja a una intensidad determinada superficie – esta es una correlación lineal.
Hielscher ofrece una amplia gama de sonotrodos (= sondas de sonicación) para sus dispositivos de ultrasonidos. Comúnmente, los sonotrodos variar de diámetro de la punta para proporcionar diferentes zonas de superficie de la punta. Las superficies verticales de un sonotrodo son generalmente despreciables para transmisión de energía, como su amplitud de oscilación dirigida al medio líquido es muy bajo. El diseño Cascatrode ™ es diferente, ya que añade superficies horizontales en forma de anillo a la superficie de la punta. Cada anillo está dispuesto en uno de los máximos de oscilación del sonotrodo. Por estos anillos, la superficie vibratoria que acopla el ultrasonido en el medio que se sometió a ultrasonidos se puede aumentar, de manera significativa – lo que permite potencia ultrasónica superior para ser acoplado en el líquido a una intensidad superficie dada. El Cascatrode ™ hace posible la transmisión de energía ultrasónica de alta a altas amplitudes en el medio de procesado.

El Hielscher Cascatrodes ™ están disponibles en varias longitudes y diámetros, y con varios números de anillos – diseñado para que coincida con la intensidad proceso y la aplicación de ultrasonidos específica. A medida que se utilizan para los procesos de alta potencia y alto volumen, el Cascatrodes ™ son mayormente instalado en los sistemas de flujo continuo a través. Son adaptables con reactores celda de flujo que permite el procesamiento en línea eficiente a escala industrial.

Cuando de alta potencia, el ultrasonido de baja frecuencia se introduce en un medio líquido, se genera cavitación.

Cavitación en Cascatrode

Solicitar información




Observe nuestro Política de privacidad.

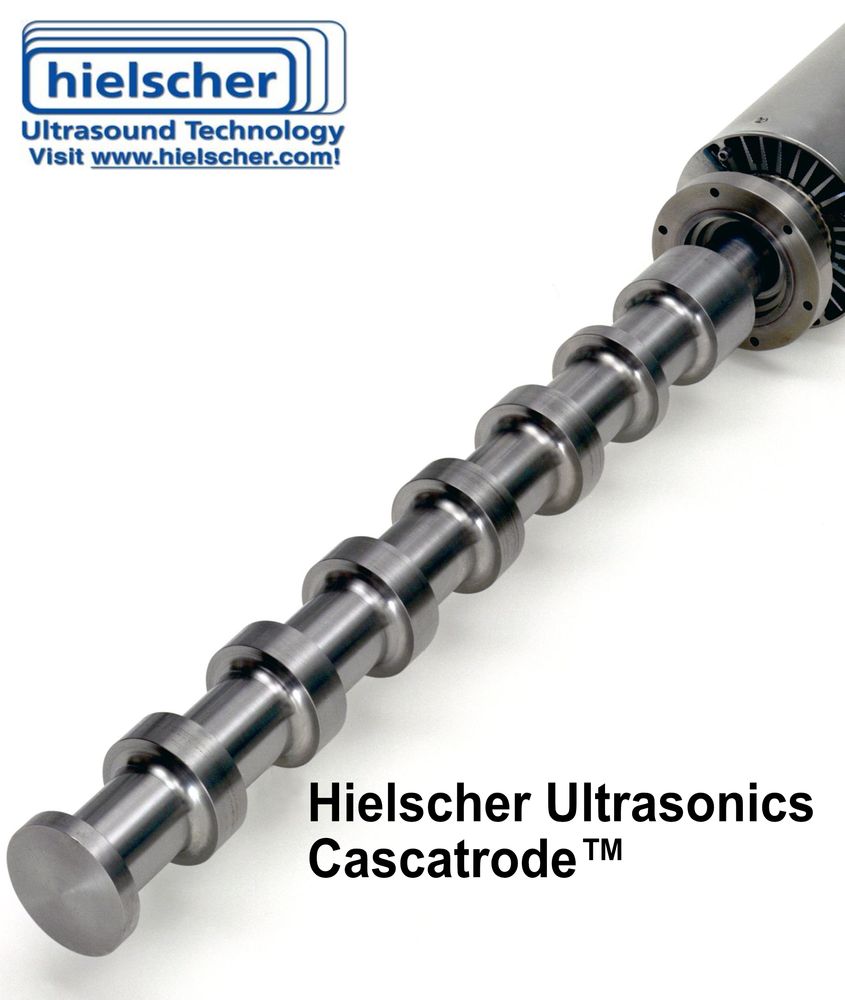

Hielscher Ultrasonidos Cascatrode

Cascatrode en reactor de flujo
