Produktion af biodiesel & Konvertering af biodiesel

Hielschers ultralyd 32MMGY biodieselreaktorNår du fremstiller biodiesel, sænker langsom reaktionskinetik og dårlig masseoverførsel din biodieselanlægskapacitet samt dit biodieseludbytte og kvalitet. Hielscher ultralydsreaktorer forbedrer transesterificeringskinetikken betydeligt. Derfor kræves der lavere overskydende methanol og mindre katalysator til biodieselbehandling.

Biodiesel produceres almindeligvis i batchreaktorer ved hjælp af varme og mekanisk blanding som energiinput. Ultralyd kavitationel blanding er et effektivt alternativ til at opnå en bedre blanding i kommerciel biodieselbehandling. Ultralydskavitation giver den nødvendige aktiveringsenergi til den industrielle biodieseltransesterificering.



I denne videovejledning introducerer vi dig til videnskaben om, hvordan ultralydsbiodieselreaktorer forbedrer biodieselproduktionen betydeligt. Hielscher ultralydsbiodieselreaktorer er etableret som et kraftfuldt værktøj til at forbedre biodieselproduktionsprocessen, og i denne vejledning dykker vi ned i arbejdsprincippet bag det og viser forskellige ultralydsopsætninger til enhver produktionsskala. Forbedre din biodieselproduktion i effektivitet og omkostningseffektivitet, og fremstil højere udbytter af biodiesel af høj kvalitet inden for en hurtig konvertering. Samtidig giver ultralydsbiodieselreaktorer mulighed for brug af dårlige olier såsom affald af vegetabilske olier eller brugt madlavningsfedt og hjælper med at spare methanol og katalysator, hvilket bidrager til en miljøvenlig og bæredygtig biodieselfremstilling.

Biodieselproduktion ved hjælp af Hielscher sonoreaktorer for mere udbytte, højere kvalitet & Kapacitet

Video Miniature



Anmodning om oplysninger







3x UIP1000hdT ultralydapparater til højeffektiv biodieseltransesterificering ved hjælp af affald af vegetabilske olier, talg eller andre olier.

Ultralydsblanding forbedrer biodieselkonverteringshastigheden, øger udbyttet og sparer overskydende methanol og katalysator.

Ultralydsforbedret transesterificering af biodiesel

Biodieselproduktion involverer typisk en kemisk reaktion kaldet transesterificering, hvor et triglycerid (såsom vegetabilsk olie, animalsk fedt, brugte madolier) reagerer med en alkohol (såsom methanol) i nærvær af en katalysator for at producere biodiesel (fedtsyremethylestere) og glycerol. Ultralydsreaktorer kan bruges til at forbedre transesterificeringsprocessen på flere måder, hvilket fører til flere fordele:

  • Forbedret blanding: Ultralydsbølger kan skabe kavitationsbobler, der kollapser voldsomt, hvilket forårsager intens blanding og omrøring af reaktionsblandingen. Dette fører til bedre kontakt mellem reaktanterne og katalysatoren, hvilket resulterer i hurtigere og mere fuldstændig transesterificering.
  • Accelereret reaktionskinetik: De højenergiforhold, der genereres af ultralydsbølger, kan aktivere reaktionen, øge reaktionshastigheden og reducere den reaktionstid, der er nødvendig for at nå et givet konverteringsniveau. Dette kan resultere i højere udbytter og lavere omkostninger.
  • Reduceret katalysatorforbrug: Ultralydsreaktorer kan forbedre effektiviteten af katalysatorbrug ved at tilvejebringe mere aktive steder for reaktionen. Det betyder, at der kræves mindre katalysator for at opnå det samme konverteringsniveau, hvilket reducerer omkostninger og miljøpåvirkning.
  • Forbedret produktkvalitet: Ultralydsreaktorer kan producere biodiesel med lavere indhold af frie fedtsyrer, højere renhed og bedre koldstrømningsegenskaber. Dette skyldes den forbedrede blanding og hurtigere reaktionskinetik, som minimerer dannelsen af uønskede biprodukter og urenheder.

Disse fordele ved ultralydsbiodieselbehandling gør brugen af en ultralydsreaktoropsætning meget økonomisk, da brugen af ultralydsreaktorer forbedrer effektiviteten, hastigheden og kvaliteten af biodieseltransesterificering betydeligt. Dette betyder sammenfattende, at ultralydbehandling gør transesterificeringen til en mere økonomisk og miljømæssigt bæredygtig proces.

Problemer med konventionel biodieselblanding: Den konventionelle esterificeringsreaktion i batchbehandling har en tendens til at være langsom, og faseadskillelse af glycerinen er tidskrævende og tager ofte 5 timer eller mere.

Ultralydsreaktorer hjælper dig med at fremskynde din biodieselproces og samtidig øge dit biodieseludbytte og kvalitet til lavere forarbejdningsomkostninger!


Hielscher ultralydsreaktor til transesterificering af biodiesel med overlegen proceseffektivitet

Ultralydsapparat i industriel kvalitet UIP2000hdT med flowcelle FC2T500k til inline biodieselesterificering og transesterificering.



Fordelene ved ultralydsbiodieseltransesterificering

  • Højere biodieseludbytte på grund af forbedret blanding
  • Øget biodieselkvalitet
  • Brug selv den dårligste olie som råmateriale
  • Kontinuerlig inline-behandling
  • Mindre methanol
  • Mindre katalysator
  • Tidsbesparende på grund af højhastighedskonvertering
  • Energibesparende
  • Enkel og sikker betjening
  • Robusthed og lav vedligeholdelse
  • Høj ydeevne: 24/7 drift under fuld belastning
Tulsa Biofuels_Manufacturer

"Vi har været meget tilfredse med Hielschers udstyr og service, og vi har alle intentioner om at inkludere Hielscher-ultralydsteknologien i alle vores fremtidige bestræbelser."

Todd Stephens, Tulsa Biofuels

Ultralyd til biodieselproduktion

Biodiesel produceres ofte i batchreaktorer. Ultralydsbiodieselkonvertering giver mulighed for kontinuerlig inline-behandling. Ultralydbehandling kan opnå et biodieseludbytte på over 99%. Ultralydsreaktorer reducerer behandlingstiden fra den konventionelle 1 til 4 timers batchbehandling til mindre end 30 sekunder. Endnu vigtigere er det, at ultralydbehandling reducerer adskillelsestiden fra 5 til 10 timer (ved hjælp af konventionel omrøring) til mindre end 60 minutter. Ultralydbehandlingen hjælper også med at reducere mængden af katalysator, der kræves med op til 50% på grund af den øgede kemiske aktivitet i nærvær af kavitation. Ved brug af ultralydbehandling reduceres også mængden af overskydende methanol, der kræves. En anden fordel er den resulterende stigning i glycerinens renhed.

Ultralyd biodieselproduktion trin for trin:

  1. den vegetabilske olie eller det animalske fedt blandes med methanol (som fremstiller methylestere) eller ethanol (til ethylestere) og natrium- eller kaliummethoxid eller -hydroxid
  2. blandingen opvarmes, f.eks. til temperaturer mellem 45 og 65 °C
  3. Den opvarmede blanding sonikeres inline i 5 til 15 sekunder
  4. glycerin falder ud eller adskilles ved hjælp af centrifuger
  5. Den omdannede biodiesel vaskes med vand


Oftest udføres sonikeringen ved et forhøjet tryk (1 til 3 bar, manteltryk) ved hjælp af en fødepumpe og en justerbar modtryksventil ved siden af flowcellen.

Industriel biodieselkonvertering har ikke brug for meget ultralydsenergi. Det faktiske energibehov kan bestemmes i bordskala ved hjælp af f.eks. en 1kW ultralydsprocessor som UIP1000hdT. Alle resultater fra sådanne bench-top-forsøg kan skaleres lineært og uden problemer. Hvis det er nødvendigt, er ATEX-certificerede ultralydsenheder tilgængelige, såsom UIP1000-Exd.

Hielscher leverer industrielt ultralydsudstyr til biodieselbehandling over hele verden. Med ultralydsprocessorer på op til 16kW effekt pr. Enkelt enhed er der ingen grænse for biodieselanlægsstørrelse eller behandlingskapacitet.

Omkostninger ved ultralydsfremstilling af biodiesel

(Klik for større visning!) Den samlede energieffektivitet er vigtig, når man laver biodiesel. Virkningsgraden beskriver, hvor meget af strømmen der overføres fra stikket til olie/metanol-blandingen. Vores ultralydsreaktorer har en samlet effektivitet på mere end 80%.Ultralydbehandling er et effektivt middel til at øge reaktionshastigheden og konverteringshastigheden i den kommercielle biodieselproduktion. Ultralydsbehandlingsomkostninger skyldes hovedsageligt investeringen i ultralydsudstyr, forsyningsomkostninger og vedligeholdelse. Den enestående energieffektivitet af Hielscher ultralydapparater hjælper med at reducere forsyningsomkostningerne og derved gøre denne proces endnu grønnere. De resulterende omkostninger til ultralydbehandling varierer mellem 0,1 ct og 1,0 ct pr. liter (0,4 ct til 1,9 ct / gallon), når de bruges i kommerciel skala.
Læs mere om proceseffektiviteten og de økonomiske fordele ved ultralydsbiodieselproduktion!


Reducer energibehovet i din biodieselproces med ultralydsblanding!

Ultralydsblanding reducerer det specifikke energiforbrug i biodieselfremstilling, langt bedre end hydrodynamisk magnetisk blanding og højforskydningsblandere.



Opsætning af ultralydsbiodiesel i lille skala

Ultralydbehandling kan bruges til omdannelse af olie til biodiesel i enhver skala. Billedet nedenfor viser en lille opsætning til behandling af 60-70L (16 til 19 gallon). Dette er den typiske opsætning for indledende undersøgelser og procesdemonstration.

Procesdiagram, der viser biodieselprocessen i batchtilstand. Ultralyd kan forbedre esterificering og transesterificering betydeligt.

Ultralydsesterificering og transesterificering kan køres som batch eller kontinuerlig inline-proces. Dette diagram viser ultralydsbatchprocessen til biodieselkonvertering.

Ultralydkavitationsreaktorer fra Hielscher Ultrasonics er bredt installeret i biodieselproduktionsfaciliteter for forbedret proceseffektivitet, højere udbytte og reduktion af produktionsomkostningerne.

3x 1kW ultralydapparater af modellen 1000hdT med ultralydsgennemstrømningsreaktor med til højeffektiv biodieselkonvertering.

For en enkel, men meget effektiv ultralydsbiodieselopsætning har du brug for følgende udstyr:

  • en ultralydsapparat (f.eks. UIP500hdT eller UIP1000hdT) med booster, sonotrode og flowcelle
  • Effektmåler til måling af effekt og energi
  • 80L forarbejdningstank (plast, f.eks. HDPE)
  • varmeelement (1 til 2kW)
  • 10L katalysatorforblandingstank (plast, f.eks. HDPE)
  • katalysatorformixer (omrører)
  • pumpe (centrifuge, mono eller gear) i ca. 10 til 20 l/min ved 1 til 3 barg
  • modtryksventil til justering af trykket i flowcellen
  • Manometer til måling af fremføringstryk
Klik her for at downloade din PDF-version, der er relevant for “Ultralydsblanding til biodieselproduktion”

Anmodning om oplysninger







Ultralydsreaktorer til overlegen biodieselbehandling

Hielscher Ultrasonics tilbyder højtydende ultralydsprocessorer og reaktorer, som forbedrer din biodieselproduktion ved højere biodieseludbytter, forbedret biodieselkvalitet, reduceret behandlingstid og lavere produktionsomkostninger.

Små og mellemstore ultralydsreaktorer til transesterificering af biodiesel

Ultralydstransducere UIP500hd (500W), UIP1000hd (1000W) og UIP15000 (1500W) med flowceller til kontinuerlig biodieselbehandlingTil små og mellemstore biodieselproduktioner på op til 9 ton/t (2900 gal/t) tilbyder Hielscher dig UIP500hdT (500 watt), UIP1000hdT (1000 watt), UIP1500hdT (1500 watt) og UIP2000hdT (2000 watt) som ultralydsblandere med høj forskydning med gennemstrømningsreaktorer til pålidelig og effektiv inline biodieselbehandling. Disse fire ultralydsreaktorer er meget kompakte, nemme at integrere eller eftermontere. De er bygget til tung drift i barske miljøer. Nedenfor finder du anbefalede reaktoropsætninger til en række produktionshastigheder.

ton/time
gal/hr
1x UIP500hdT (500 watt)
0.25 til 0,5
80 til 160
1x UIP1000hdT (1000 watt)
0.5 til 1.0
160 til 320
1x UIP1500hdT (1500 watt)
0.75 til 1.5
240 til 480
1x UIP2000hdT (2000 watt)
1,0 til 2,0
320 til 640
2x UIP2000hdT (2000 watt)
2,0 til 4,0
640 til 1280
4xUIP1500hdT (1500 watt)
3,0 til 6,0
960 til 1920
6x UIP1500hdT (1500 watt)
4,5 til 9,0
1440 til 2880
6x UIP2000hdT (2000 watt)
6,0 til 12,0
1920 til 3840

Industrielle biodieselreaktorer med meget stor kapacitet

UIP4000hdT flowcelle til inline sonikering i industriel skalaTil industriel forarbejdning af biodieselproduktionsanlæg tilbyder Hielscher UIP4000hdT (4kW), UIP6000hdT (6kW), 10000 (10kW) og UIP16000hdT (16kW) ultralydshomogenisatorer! Disse ultralydsprocessorer er designet til kontinuerlig behandling af høje strømningshastigheder. UIP4000hdT, UIP6000hdT og UIP10000 kan integreres i standard søfragtcontainere. Alternativt fås alle fire processormodeller i kabinetter i rustfrit stål. En opretstående installation kræver minimal plads. Nedenfor finder du anbefalede opsætninger til typiske industrielle bearbejdningshastigheder.

ton/time
gal/hr
1x UIP6000hdT (6000 watt)
3,0 til 6,0
960 til 1920
3x UIP4000hdT (4000 watt)
6,0 til 12,0
1920 til 3840
5x UIP4000hdT (4000 watt)
10,0 til 20,0
3200 til 6400
3x UIP6000hdT (6000 watt)
9,0 til 18,0
2880 til 5880
3x UIP10000 (10.000 watt)
15,0 til 30,0
4800 til 9600
3x UIP16000hdT (16.000 watt)
24,0 til 48,0
7680 til 15360
5x UIP16000hdT
40,0 til 80,0
12800 til 25600

Kontakt os! / Spørg os!

Bed om mere information

Brug venligst nedenstående formular til at anmode om yderligere oplysninger om vores ultralydsbiodieselprocessorer og reaktorer, tekniske data samt priser. Vi vil med glæde diskutere din biodieselproces med dig og tilbyde dig en ultralydsreaktor, der opfylder dine krav!

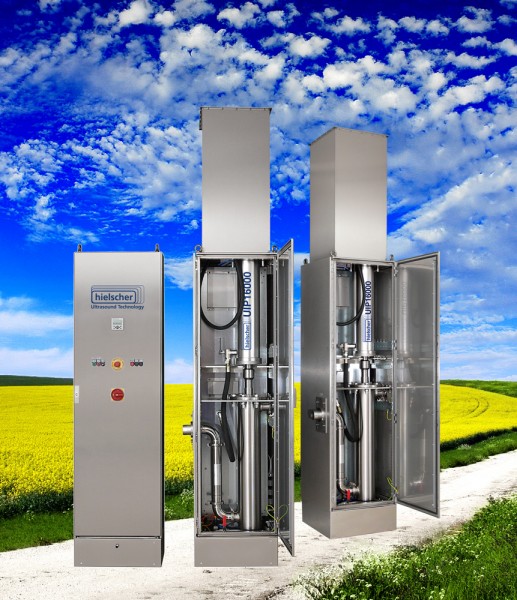

Industriel ultralydsprocessor med 16.000 watt effekt til høj biodieselbehandlingskapacitet.

Ultralydsapparatet UIP16000hdT er i stand til at behandle 32MMGY biodiesel.

Frost & Årets teknologiinnovation i Sullivan

Frosten & Sullivan European Technology Innovation of the Year Award inden for biodieselforarbejdningsteknologier går til Hielscher Ultrasonics som anerkendelse af virksomhedens udvikling af ny ultralydsteknologi til biodieselproduktion.

Hielscher Ultrasonics modtog den prestigefyldte Frost and Sullivan Technology Innovation of the Year Award som anerkendelse af virksomhedens udvikling af ny ultralydsteknologi til biodieselproduktion.
Klik her for at læse mere om Frost and Sullivan Award for Hielscher Ultrasonics biodieselreaktorer!

Transesterificering – Den kemiske omdannelse af biodiesel

Fremstilling af biodiesel af vegetabilske olier (f.eks. soja, raps, jatropha, solsikkefrø), alger, animalsk fedt samt affald af madolier involverer basekatalyseret transesterificering af fedtsyrer med methanol eller ethanol for at give de tilsvarende methylestere eller ethylestere. Glycerin er et uundgåeligt biprodukt af denne reaktion.

Vegetabilske olier som animalsk fedt er triglycerider sammensat af tre kæder af fedtsyrer bundet af et glycerinmolekyle. Triglycerider er estere. Estere er syrer, ligesom fedtsyrer, kombineret med en alkohol. Glycerin (= glycerol) er en tung alkohol. I omdannelsesprocessen omdannes triglyceridester til alkylestere (= biodiesel) ved hjælp af en katalysator (lud) og et alkoholreagens, f.eks. methanol, som giver methylestere biodiesel. Metanolen erstatter glycerinen. Denne kemiske omdannelsesproces kaldes transesterificering.

Efter transesterificering vil glycerinen, som er den tungere fase, synke til bunden. Biodiesel, som er den lettere fase, flyder ovenpå og kan adskilles f.eks. med karafler eller centrifuger.

Forberedelse af biodiesel

Kaliumhydroxid (0,2 til 0,4 kg, katalysator) opløses i ca. 8,5 L methanol i katalysatorforblandingstanken. Dette kræver omrøring af katalysatorforblandingen. Forarbejdningstanken fyldes med 66L vegetabilsk olie. Olien opvarmes af varmeelementet til 45 til 65 °C.

Konvertering af biodiesel

Når katalysatoren er helt opløst i metanolen, blandes katalysatorforblandingen med den opvarmede olie. Pumpen fører blandingen til flowcellen. Ved hjælp af modtryksventilen justeres trykket til 1 til 3 barg (15 til 45 psig). Recirkulation gennem ultralydsbiodieselreaktoren skal udføres i ca. 20 minutter. I løbet af denne tid bliver olien omdannet til biodiesel. Herefter slukkes pumpen og ultralyden. Glycerinen (tungere fase) vil adskille sig fra biodieselen (lettere fase). Adskillelsen tager ca. 30 til 60 minutter. Når adskillelsen er færdig, kan glycerinen drænes.

Biodiesel vask

Da den omdannede biodiesel indeholder urenheder, er vask påkrævet. Til vask blandes vand i biodieselen. Ultralydbehandling kan gavne blandingen af biodiesel med vandet. Dette øger det aktive overfladeareal som følge af reduktionen af dråbestørrelsen. Overvej venligst, at meget intens sonikering kan reducere vanddråberne til en størrelse, at der dannes en næsten stabil emulsion, der kræver specielle midler (f.eks. Centrifuge) for at blive adskilt.


Videoen viser den meget effektive emulgering af olie ved hjælp af en sonde-type ultralydsapparat. Den anvendte ultralydsprocessor er en Hielscher UP400St ultralydsapparat, som er ideel til at forberede mellemstore partier af emulsioner af høj kvalitet.

Video: UP400St - 400 watt ultralyd homogenisator

Video Miniature



Anlæg til fremstilling af biodiesel

Flowdiagrammet nedenfor viser en typisk opsætning for in-line sonikering af olie, methanol og katalysator til omdannelse til biodiesel.


Procesdiagram, der viser biodieselprocessen i kontinuerlig flow-tilstand. Ultralyd kan forbedre esterificering og transesterificering betydeligt.

Ultralydsesterificering og transesterificering kan køres som batch eller kontinuerlig inline-proces. Diagrammet viser ultralyds-inline-processen for biodiesel (FAME) transesterfication.



Kontinuerlig behandling og separation af biodiesel

I en opsætning til kontinuerlig biodieselbehandling og kontinuerlig separation blandes den opvarmede olie og katalysatorforblandingen kontinuerligt sammen ved hjælp af justerbare pumper. En inline statisk mixer forbedrer homogeniteten af tilførslen til ultralydsreaktoren. Olie/katalysatorblandingen passerer flowcellen, hvor den udsættes for ultralydskavitation i ca. 5 til 30 sekunder. En modtryksventil bruges til at styre trykket i flowcellen. Den sonikerede blanding kommer ind i reaktorsøjlen på toppen. Reaktorkolonnens volumen er designet til at give ca. 1 times retentionstid i kolonnen. I løbet af den tid er transesterificeringsreaktionen afsluttet. Den reagerede glycerin/biodieselblanding pumpes til centrifugen, hvor den adskilles i biodiesel- og glycerinfraktionerne. Efterbehandling involverer genvinding, vask og tørring af metanol og kan også udføres kontinuerligt.

Denne opsætning eliminerer biodieselreaktorpartier, konventionelle omrørere og store separatortanke.

Reaktionshastighed for transesterificering af biodiesel

Nedenstående diagrammer viser typiske resultater af transesterificering af rapsolie (industriel kvalitet) med natriummethoxid (venstre) og kaliumhydroxid (højre). For begge tests blev en kontrolprøve (blå linje) udsat for intens mekanisk blanding. Den røde linje repræsenterer den sonikerede prøve af den identiske formulering med hensyn til volumenforhold, katalysatorkoncentration og temperatur. Den vandrette akse viser tiden efter henholdsvis blanding eller sonikering. Den lodrette akse viser mængden af glycerin, der satte sig i bunden. Dette er en simpel måde at måle reaktionshastigheden på. I begge diagrammer reagerer den sonikerede prøve (rød) meget hurtigere end kontrolprøven (blå).


Ultralydsblanding udmærker konventionel blanding ved højere biodieseludbytte og hurtigere konvertering. Denne fordel ved sonikering gælder uafhængigt af den anvendte katalysator.

Sammenligning af ultralyd (rød graf) vs konventionel blanding (blå graf) til biodieselproduktion – anvendelse med natriummethoxid (venstre) og kaliumhydroxid (højre) som katalysatorer.
