UIP4000hdT – 4kW високоефективна ултразвукова техника
UIP4000hdT осигурява до 4kW ултразвукова мощност и е надеждна производствена машина дори при тежки условия. Предназначен е за промишлени процеси с по-висока консумация на енергия и големи обеми. UIP4000hdT е здрав и мощен ултразвуков процесор.
Типичните приложения на UIP4000hdT включват
- Хомогенизиране,
- емулгиране,
- Разпръскване &
- фино фрезоване на частици,
- Екстракция,
- малаксиране на зехтина,
- разтваряне или
- Сонохимични реакции като
- Соно-синтез и
- сонокатализа.
Тази система с висока мощност е особено благоприятна, тъй като не са необходими допълнителни охлаждащи среди, като вода или сгъстен въздух. Специалният дизайн на тази система позволява използването й при екстремни условия на работа, като прах, мръсотия, температура и влажност. Ултразвуковият процесор се състои от титан и неръждаема стомана. Фланецът без трептения се оказа много полезен за интегриране в машини и инсталации. Той е адаптиран към новите технически условия по отношение на правилното поведение на трептенето.
Модулната концепция на UIP4000hdT ви предоставя мощна и същевременно много спестяваща място система. Преобразувателят и генераторът се помещават отделно един от друг и са свързани чрез кабели. Самостоятелният дизайн намалява работата, необходима за монтаж, експлоатация и поддръжка до минимално ниво. Множество UIP4000hdT модули могат лесно да се комбинират, за да образуват клъстери с по-висок технологичен капацитет.
| Капацитет на обработка 4kW | ||
|---|---|---|
| Процес |
Дебит
|
|
| Трансестерификация на биодизел |
1 да 3m³/час
|
|
| емулгираненапример. масло/вода |
0.4 да 2m³/час
|
|
| Извличане на клеткинапример. водорасли |
0.1 да 0.8m³/час
|
|
| Разпръскване / деагломерация |
0.02 да 0.4m³/час
|
|
| мокро фрезоване и шлайфане |
0.01 да 0.02m³/час
|
|
Като цяло проточната клетка, както и ултразвуковият преобразувател са разположени в шкаф от неръждаема стомана с двойни стени, който се предлага с много ефективна звукоизолация. Ако е необходимо, UIP4000hdT може да се използва за ултразвук на течности в специфични по поръчка реактори. Разбира се, UIP4000hdT може да работи непрекъснато при пълна изходна мощност (24 часа/7 дни) като всички ултразвукови системи на Hielscher Ultrasonics.

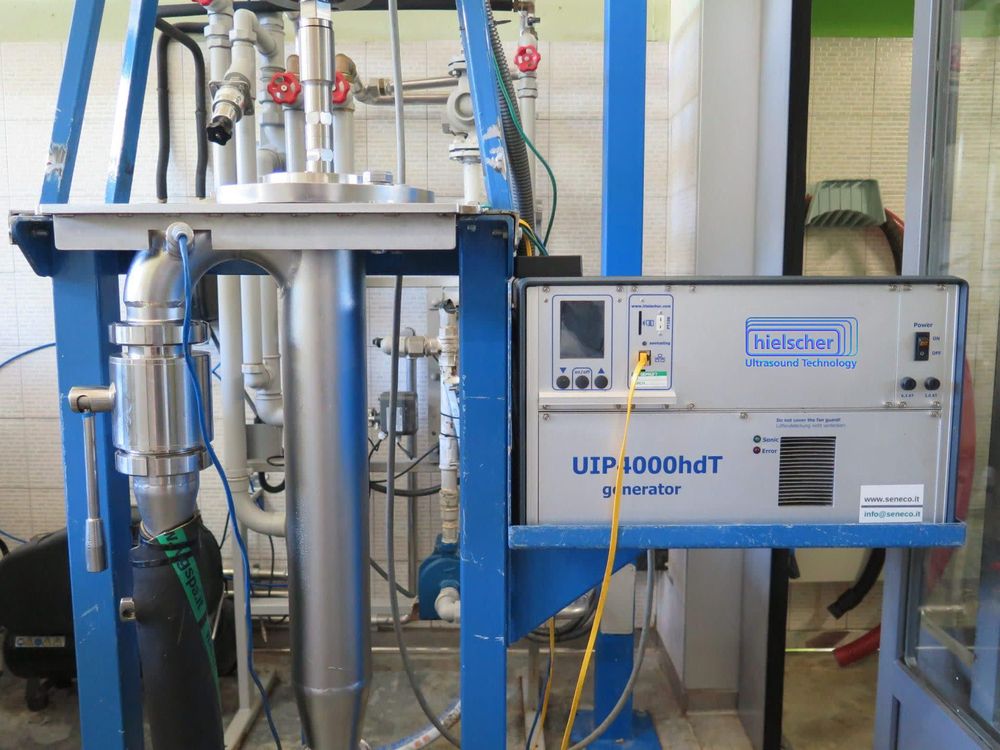

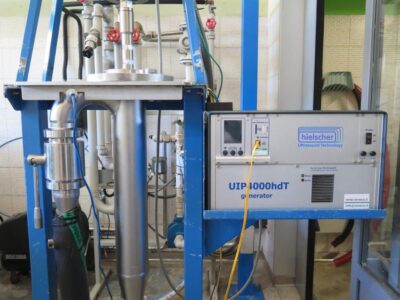

Hielscher UIP4000hdT – 4kW високоефективна ултразвукова техника за процеси в проточен режим
UIP4000hdT с един поглед
- 4000 вата мощен ултразвук
- Надежден за тежки процеси на ултразвук
- 24/7 работа
- индустриален клас
- Цветен сензорен дисплей
- Преглед на дистанционното управление
- автоматично записване на данни за мощност, амплитуда, време на ултразвук, температура, налягане
- вградена SD/USB ComboCard
- Щепселен температурен сензор
- Щепселен сензор за налягане (предлага се по избор)
- LAN връзка
- Ethernet връзка
- Няма инсталиране на софтуер
- Автоматична настройка на честотата
Пълноцветен сензорен екран
Голямо подобрение от оперативния изглед е цветният сензорен екран. Този чувствителен на допир и стилус екран позволява лесно боравене, докато точната настройка на работните параметри и показването на настройката на ултразвуковата мощност са гарантирани и съчетани с най-висок комфорт за оператора. Менюто за цифрово управление е интуитивно за използване, тъй като е сведено до основните настройки. Настройката на амплитудата/мощността и импулсният режим могат да се регулират чрез цветен сензорен плъзгач (с 1%, 5% или 10% щракване). Потребителят решава дали предпочита показването на амплитудата и мощността като цветни лентови графики или цифрово представяне. Дисплеят може да се променя от обикновен режим на изглед в режим на показване BIG NUMBER, характеризиращ се със силен контраст и голям размер на шрифта за подобрена видимост.
Дистанционно управление на браузъра
UIP4000hdT може да се управлява с помощта на всеки общ браузър, като Internet Explorer, Safari, Firefox, Mozilla, мобилен IE/Safari с помощта на новия LAN уеб интерфейс. LAN връзката е много проста plug-n-play настройка и не изисква инсталиране на софтуер. Ултразвуковото устройство действа като DHCP сървър/клиент и автоматично изисква или присвоява IP. Устройството може да се управлява директно от PC/MAC или с помощта на превключвател или рутер. С помощта на опционален предварително конфигуриран безжичен рутер устройството може да се управлява от повечето смартфони или таблети, например Apple iPad. Използвайки пренасочването на портове на свързан рутер, можете да управлявате вашия UIP4000hdT чрез интернет от всяка точка на света – Вашият смартфон или таблет е дистанционното управление.
Вградена мрежа
Друга интелигентна функция на UIP4000hdT е работата и управлението чрез LAN (локална мрежа), което улеснява работата и позволява висока гъвкавост на обработката. Цялата информация за процеса на ултразвук се записва автоматично на SD/USB карта с данни. Щепселният сензор измерва температурата постоянно, докато наличният като опция сензор за налягане може да бъде допълнително включен.
Автоматична настройка на честотата
Както всички ултразвукови устройства на Hielscher, UIP4000hdT се предлага с интелигентна автоматична настройка на честотата. Когато устройството е включено, генераторът ще усети оптималната работна честота. След това той ще управлява устройството с тази честота. Това подобрява цялостната енергийна ефективност и надеждност на нашите ултразвукови устройства. Всичко, което трябва да направите, е да включите системата. Генераторът ще извърши настройката на честотата автоматично за части от секундата.

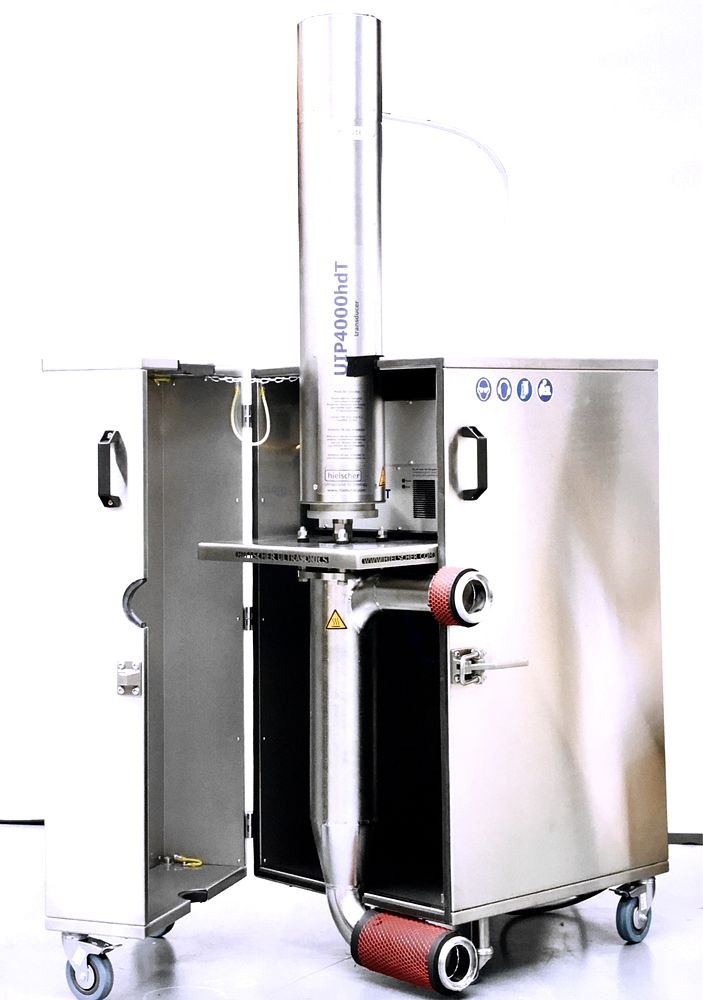

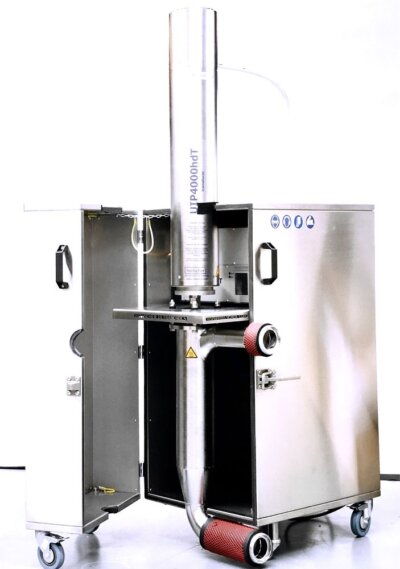

UIP4000hdT в шкаф
Високопроизводителен 4000 вата соникатор
Индустриалните ултразвукови ултразвукопрослушители на Hielscher могат да осигурят много високи амплитуди. Амплитуди до 200 μm могат лесно да работят непрекъснато в режим на работа 24/7. За още по-високи амплитуди се предлагат персонализирани ултразвукови сонотроди. Здравината на ултразвуковото оборудване на Hielscher позволява 24/7 работа при тежки натоварвания и в взискателни среди.
Таблицата по-долу ви дава представа за приблизителния капацитет на обработка на нашите ултразвукови апарати:
| Обем на партидата | Дебит | Препоръчителни устройства |
|---|---|---|
| 0.5 до 1,5 мл | Н.А. | ФлаконВисокоговорител за високи честоти |
| 1 до 500 мл | 10 до 200 мл/мин | UP100H |
| 10 до 2000 мл | 20 до 400 мл/мин | UP200Ht, UP400St |
| 0.1 до 20L | 0.2 до 4 л/мин | UIP2000hdT |
| 10 до 100L | 2 до 10 л/мин | UIP4000hdT |
| Н.А. | 10 до 100 л/мин | UIP16000 |
| Н.А. | Голям | Клъстер от UIP16000 |
Sonicator UIP4000hdT в научните изследвания и науката
UIP4000hdT е популярен 4000 вата мощен ултразвуков лабораторен хомогенизатор, често използван в изследователски лаборатории и R&D съоръжения. По-долу можете да намерите информационния лист за UIP4000hdT, както и селекция от научни статии, включващи сондовия ултразвук UIP4000hdT. Статиите обхващат клетъчно разрушаване и извличане на биоактивни съединения и екстра върджин зехтин, трансестерификация на биодизел и материалознание. Ако търсите конкретно приложение и свързани научни справки, моля, свържете се с нас.
- Информационен лист UIP4000hdT – 4000 вата мощен индустриален ултразвуков уред – Hielscher Ultrasonics

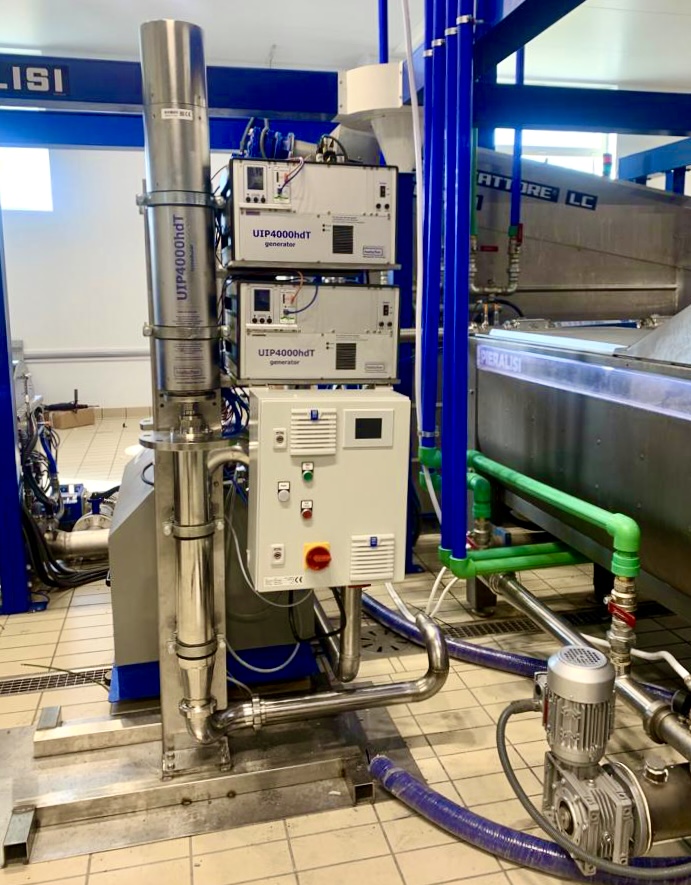

- Антония Тамборино, Агнесе Татички, Роберто Романиело, Клаудио Пероне, Соня Еспосто, Алесандро Леоне, Маурицио Сервили (2021): Оценка на разположението на инсталацията за екстракция на зехтин с високомощен ултразвуков апарат. Ултразвукова сонохимия, том 73, 2021 г.
- Антония Тамборино, Агнесе Татички, Роберто Романиело, Клаудио Пероне, Соня Еспосто, Алесандро Леоне, Маурицио Сервили (2021): Оценка на разположението на инсталацията за екстракция на зехтин с високомощен ултразвуков апарат. Ултразвукова сонохимия, том 73, 2021 г.
- Манганиело Р., Пагано М., Нучарели Д., Чикорити Р., Томасоне Р., Ди Серио М.Г., Джансанте Л., Дел Ре П., Сервили М., Венециани Г. (2021): Ефекти на ултразвуковата технология върху качествените свойства на италианския екстра върджин зехтин. Храни. 2021 ноември 22; 10(11):2884.
- Пестерау, Ана-Мария; Сирбу, Родика; Кадар, Емин (2023 г.): Биомедицински приложения на базата на морски колаген, получен от вида медузи Rhizostoma pulmo, извлечен от Черно море. Европейско списание за природни науки и медицина 6, 2023. 89-99.
- Али Голами, Фатхола Пурфаяз, Акбар Малеки (2021): Технико-икономическа оценка на производството на биодизел от рапично масло чрез ултразвукова кавитация. Енергийни доклади, том 7, 2021 г. 266-277.
- Лухан-Факундо, Мария-Хосе; Мендоса-Рока, Хосе-Антонио; Куартас-Урибе, Б.; Алварес-Бланко, Силвия (2016 г.): Замърсяване на мембраната при преработка на суроватка и последващо почистване с ултразвук за по-устойчив процес. Вестник за по-чисто производство 143, 2016 г.
Факти, които си струва да знаете
Основи на ултразвуковата хомогенизация
Ултразвуковите хомогенизатори се използват за дисперсия, емулгиране, мокро смилане, нано- & микронизация, екстракция (от растения и клетъчни тъкани), синтез и катализа на химикали (т.нар. сонохимия), както и дегазация. Ултразвуковата хомогенизация често се използва като общ термин, който включва всички тези гореспоменати приложения. Хомогенизацията с помощта на ултразвук се основава на принципа на работа на акустичната авиация, която се случва, когато интензивните ултразвукови вълни са свързани в течна среда. Под интензивните ултразвукови вълни в средата се генерират малки вакуумни мехурчета, които растат по време на циклите на високо налягане / ниско налягане на ултразвуковите вълни. В определен момент, когато микромехурчетата достигнат енергиен статус, в който не могат да абсорбират повече енергия, те се срутват силно. Това явление на имплозия на вакуумни мехурчета се нарича кавитация. Имплозията на вакуумните мехурчета генерира ударни вълни, струи/течни струи, високо срязване, висока температура и разлики в налягането с достатъчно енергия, за да разкъса ковалентните връзки, да огъва молекулите и да предизвиква химични реакции.
За най-добри резултати в процеса на хомогенизиране, ултразвуковият процесор и неговата настройка могат да бъдат оптимизирани чрез промяна на следните променливи:
- Амплитуда (изместване на сонотрода) и интензитет
- налягане
- температура
- Съд за сонификация (партиден или поточна клетка: размер, геометрия, дебит)
Високопроизводителните ултразвукови процесори на Hielscher използват пиезоелектрични генератори, изработени от оловни цирконатни титанатни кристали. Вибрациите се предават надолу по титаниев рог, настроен резониращ на 19-26 kHz. От рога ултразвуковата вибрация се свързва чрез ултразвуков сонотрод (връх, сонда) в течната среда. Hielscher предлага ултразвукови процесори с номинална мощност от 50 до 16 000 вата на ултразвуков модул и по този начин покрива изискванията от малки лабораторни ултразвукови апарати и настолни устройства до пилотни инсталации и напълно търговски ултразвукови устройства за висока производителност.
Усъвършенстван контрол на процеса за оптимални резултати от звука
Условията на сонация са от решаващо значение за изхода, резултатите от процеса и възпроизводимостта на ултразвуковите процеси. Освен прецизния контрол на ултразвуковата изходна мощност, регулирана по амплитуда и интензитет, температурата, налягането и времето за ултразвук са важни фактори. Цифровите ултразвукови процесори на Hielscher се доставят с термодвойка с възможност за включване. Опционално се предлага сензор за налягане с възможност за включване. И двата сензора са свързани с ултразвуковия генератор, който е оборудван с вътрешна SD карта. Софтуерът на ултразвуковото устройство записва всички данни за процеса (дата, час, амплитуда, ултразвукова енергия, нетна енергия, температура, налягане) в CSV файл на SD картата. Това прави вашите звукови работи сравними и възпроизводими.
За високи амплитуди е необходима по-висока изходна мощност. При повишено натоварване като висок вискозитет на средата или повишено налягане е необходима повишена ултразвукова мощност за задвижване на сонотрода с желаната амплитуда. Колкото по-голяма е предната повърхност на сонотрода (върха), толкова повече мощност е необходима, за да резонира. С по-голям сонотрод могат да се обработват по-големи обеми. Индустриалните сонотроди на Хилшер и каскатроди може да достави много високи амплитуди. Амплитуди до 200 μm могат лесно да работят непрекъснато в режим на работа 24/7. За още по-високи амплитуди се предлагат персонализирани ултразвукови сонотроди. Здравината на ултразвуковите апарати на Hielscher позволява работа 24/7 при голямо натоварване и при тежки условия.
За повечето ултразвукови процеси температурата на ултразвуковата среда трябва да бъде възможно най-ниска, тъй като ниските температури насърчават генерирането на интензивна кавитация. Hielscher предлага ултразвукови поточни клетки и реактори с охлаждащи ризи, които поддържат оптимални температури на процеса. Проточните клетки и реакторите също са под налягане. При повишено налягане се получава по-интензивна кавитация. Ето защо Hielscher предлага реактори, които могат лесно да работят под налягане до 300 атм.
Hielscher Ultrasonics произвежда ултразвукови сонди с различни размери и форми (напр. каскатроди), което позволява да се мащабират всички резултати от ултразвуковия процес напълно линейно. С 16kW ултразвукови хомогенизатори и колекторни типове сонотроди и реактори с поточни клетки, Hielscher е вашият дългогодишен опитен партньор за ултразвукови процеси в промишлен мащаб. Освен разнообразието от стандартни ултразвукоговорители, Hielscher проектира и произвежда и персонализирани системи.
