UIP6000hdT – 6kW високоефективен ултразвук

UIP6000hdT осигурява 6kW ултразвукова мощност и е надеждна производствена машина за тежки приложения и в взискателни среди. Проектиран за промишлени процеси с по-висока консумация на енергия и големи обеми като смилане на частици, обработка на наноматериали и преработка на храни, здравият и мощен ултразвуков процесор UIP6000hdT може лесно да изпълнява задълженията си.

Типичните приложения на UIP6000hdT включват Хомогенизиране, емулгиране, Разпръскване & фино фрезоване на частици, Екстракция, малаксиране на зехтина, разтваряне или Сонохимични реакции като Соно-синтез и сонокатализа.

Искане за информация




Обърнете внимание на нашите Политика за поверителност.




Индустриален ултразвуков ултразвуков уред UIP6000hdT (6kW, 20kHz) с реактор с проточна клетка за непрекъсната ултразвукова обработка на течности и пасти с висока производителност.

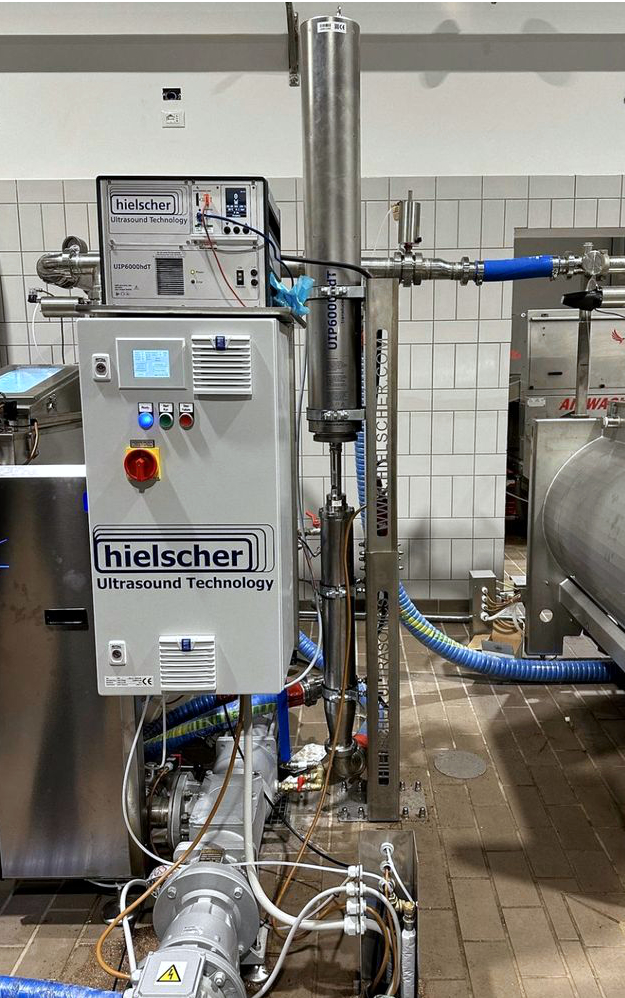

Ултразвуков уред UIP6000hdT в промишлена инсталация за непрекъсната екстракция.

6000 вата ултразвукова мощност, създадена за промишлена обработка

Тази система с висока мощност е особено благоприятна за промишлени процеси в взискателна среда и с ограничено разстояние, тъй като не са необходими допълнителни охлаждащи среди, като вода или сгъстен въздух. Специалният дизайн на тази система позволява използването й при екстремни условия на работа, като прах, мръсотия, температура и влажност. Ултразвуковият процесор се състои от титан и неръждаема стомана. Фланецът без трептения се оказа много полезен за интегриране в машини и инсталации. Той е адаптиран към новите технически условия по отношение на правилното поведение на трептенето.

С малък размер и подвижен шкаф на колела, UIP6000hdT може да се монтира дори в тесни помещения. Модулната концепция на UIP6000hdT ви предоставя мощна и същевременно много спестяваща място система. Преобразувателят и генераторът се помещават отделно един от друг и са свързани чрез кабели. Самостоятелният дизайн намалява работата, необходима за монтаж, експлоатация и поддръжка до минимално ниво. Множество UIP6000hdT модули могат лесно да се комбинират, за да образуват клъстери с по-висок технологичен капацитет.

Ултразвуков уред UIP6000hdT с реактор с ултразвукова проточна клетка и шкаф за звук за промишлени процеси с висока производителност.

UIP6000hdT с реактор с ултразвукова проточна клетка и шкаф за звукоизолация.



Индустриалният ултразвуков уред UIP6000hdT доставя 6000 вата ултразвук с висока интензивност чрез сонда (сонотрод) за приложения за хомогенизиране, дисперсия, емулгиране и екстракция.

UIP6000hdT е високопроизводителен индустриален ултразвуков сигнал тип сонда за поточна обработка на течности и суспензии.

Капацитет на обработка 6kW
Процес
Дебит
Трансестерификация на биодизел
1.5 да 4m³/час
емулгираненапример. масло/вода
0.5 да 2,5 м³/час
Извличане на клеткинапример. водорасли
0.15 да 1m³/час
Разпръскване/деагломерация
0.025 да 0.5m³/час
мокро фрезоване и шлайфане
0.01 да 0.025m³/час

Като цяло проточната клетка, както и ултразвуковият преобразувател са разположени в шкаф от неръждаема стомана с двойни стени, който се предлага с много ефективна звукоизолация. Ако е необходимо, UIP6000hdT може да се използва за ултразвук на течности в специфични за поръчка реактори. Разбира се, UIP6000hdT може да работи непрекъснато при пълна изходна мощност (24 часа/7 дни) като всички ултразвукови системи на Hielscher Ultrasonics.

Индустриален ултразвуков хомогенизатор за ефективно диспергиране и фрезоване на пигменти.

The MultiSonoReactor MSR-4 е индустриален вграден хомогенизационен реактор, подходящ за промишлени с висока производителност. MSR-4 може да бъде оборудван с 4x UIP4000hdT или 4x UIP6000hdT.

UIP6000hdT с един поглед

  • 6000 вата мощен ултразвуков уред
  • Надежден за тежки процеси на ултразвук
  • 24/7 работа
  • индустриален клас
  • Цветен сензорен дисплей
  • Преглед на дистанционното управление
  • автоматично записване на данни за мощност, амплитуда, време на ултразвук, температура, налягане
  • вградена SD/USB ComboCard
  • Щепселен температурен сензор
  • Щепселен сензор за налягане (предлага се по избор)
  • LAN връзка
  • Ethernet връзка
  • Няма инсталиране на софтуер
  • Автоматична настройка на честотата



Високоефективен ултразвуков апарат с ултразвукова мощност 6kW за промишлена обработка на течности и суспензии.

Ултразвуковият генератор, преобразувателят и проточната клетка се помещават в шкаф за звукоизолация.

UIP6000hdT – Високомощен ултразвуков хомогенизатор

Като част от индустриалната серия Hielscher Ultrasonics, UIP6000hdT е здрав 6kW ултразвуков процесор за тежки приложения в тежки индустриални среди.
Индустриалните ултразвукови ултразвукопрослушители на Hielscher могат да осигурят много високи амплитуди. Амплитуди до 200 μm могат лесно да работят непрекъснато в режим на работа 24/7. За още по-високи амплитуди се предлагат персонализирани ултразвукови сонотроди. Здравината на ултразвуковото оборудване на Hielscher позволява 24/7 работа при тежки натоварвания и в взискателни среди.

Пълноцветен сензорен екран

Цветен сензорен дисплей на новата серия hdT на индустриалните ултразвукови апарати HielscherГолямо подобрение от оперативния изглед е цветният сензорен екран. Този чувствителен на допир и стилус екран позволява лесно боравене, докато точната настройка на работните параметри и показването на настройката на ултразвуковата мощност са гарантирани и съчетани с най-висок комфорт за оператора. Менюто за цифрово управление е интуитивно за използване, тъй като е сведено до основните настройки. Настройката на амплитудата/мощността и импулсният режим могат да се регулират чрез цветен сензорен плъзгач (с 1%, 5% или 10% щракване). Потребителят решава дали предпочита показването на амплитудата и мощността като цветни лентови графики или цифрово представяне. Дисплеят може да се променя от обикновен режим на изглед в режим на показване BIG NUMBER, характеризиращ се със силен контраст и голям размер на шрифта за подобрена видимост.

Дистанционно управление на браузъра

Прецизен контрол на ултразвуковата обработка (Щракнете за уголемяване!)

UIP6000hdT може да се управлява с помощта на всеки общ браузър, като Internet Explorer, Safari, Firefox, Mozilla, мобилен IE/Safari с помощта на новия LAN уеб интерфейс. LAN връзката е много проста plug-n-play настройка и не изисква инсталиране на софтуер. Ултразвуковото устройство действа като DHCP сървър/клиент и автоматично изисква или присвоява IP. Устройството може да се управлява директно от PC/MAC или с помощта на превключвател или рутер. С помощта на опционален предварително конфигуриран безжичен рутер устройството може да се управлява от повечето смартфони или таблети, например Apple iPad. Използвайки пренасочването на портове на свързан рутер, можете да управлявате вашия UIP6000hdT чрез интернет от всяка точка на света – Вашият смартфон или таблет е дистанционното управление.

Вградена мрежа

Друга интелигентна функция на UIP6000hdT е работата и управлението чрез LAN (локална мрежа), което улеснява работата и позволява висока гъвкавост на обработката. Цялата информация за процеса на ултразвук се записва автоматично на SD/USB карта с данни. Щепселният сензор измерва температурата постоянно, докато наличният като опция сензор за налягане може да бъде допълнително включен.

Автоматична настройка на честотата

Както всички ултразвукови устройства на Hielscher, UIP6000hdT се предлага с интелигентна автоматична настройка на честотата. Когато устройството е включено, генераторът ще усети оптималната работна честота. След това той ще управлява устройството с тази честота. Това подобрява цялостната енергийна ефективност и надеждност на нашите ултразвукови устройства. Всичко, което трябва да направите, е да включите системата. Генераторът ще извърши настройката на честотата автоматично за части от секундата.

Свържете се с нас! / Попитайте ни!

Поискайте повече информация

Моля, използвайте формата по-долу, за да поискате допълнителна информация за ултразвуковия процесор UIP6000hdT, неговите технически спецификации, приложения и цена. Ще се радваме да обсъдим Вашия процес с Вас и да Ви предложим ултразвукова система, отговаряща на Вашите изисквания!









Моля, обърнете внимание на нашите Политика за поверителност.






Клъстерът Hielscher UIP6000hdT се състои от до 12x ултразвука, съставляващи 72kW ултразвукова мощност за високопроизводителна вградена обработка

Клъстерът Hielscher UIP6000hdT се състои от до 12x ултразвука. Тази настройка позволява да се композира мощна система за ултразвукова обработка с мощност 72 kW за високопроизводителна вградена обработка.


Не сте сигурни коя ултразвукова система е най-подходяща за вашия процес?
Таблицата по-долу ви дава представа за приблизителния капацитет на обработка на нашите ултразвукови апарати:

Обем на партидата Дебит Препоръчителни устройства
0.5 до 1,5 мл Н.А. ФлаконВисокоговорител за високи честоти
1 до 500 мл 10 до 200 мл/мин UP100H
10 до 2000 мл 20 до 400 мл/мин UP200Ht, UP400St
0.1 до 20L 0.2 до 4 л/мин UIP2000hdT
10 до 100L 2 до 10 л/мин UIP4000hdT
Н.А. 10 до 100 л/мин UIP16000
Н.А. Голям Клъстер от UIP16000

Факти, които си струва да знаете

Основи на ултразвуковата хомогенизация

Акустичната кавитация, както е показано тук в ултразвуковия апарат Hielscher UIP1500hdT, се използва за иницииране и насърчаване на химични реакции. Ултразвукова кавитация в ултразвуковия уред UIP1500hdT (1500W) на Hielscher за сонохимични реакции.Ултразвуковите хомогенизатори се използват за дисперсия, емулгиране, мокро смилане, нано- & микронизация, екстракция (от растения и клетъчни тъкани), синтез и катализа на химикали (т.нар. сонохимия), както и дегазация. Ултразвуковата хомогенизация често се използва като общ термин, който включва всички тези гореспоменати приложения. Хомогенизацията с помощта на ултразвук се основава на принципа на работа на акустичната авиация, която се случва, когато интензивните ултразвукови вълни са свързани в течна среда. Под интензивните ултразвукови вълни в средата се генерират малки вакуумни мехурчета, които растат по време на циклите на високо налягане / ниско налягане на ултразвуковите вълни. В определен момент, когато микромехурчетата достигнат енергиен статус, в който не могат да абсорбират повече енергия, те се срутват силно. Това явление на имплозия на вакуумни мехурчета се нарича кавитация. Имплозията на вакуумните мехурчета генерира ударни вълни, струи/течни струи, високо срязване, висока температура и разлики в налягането с достатъчно енергия, за да разкъса ковалентните връзки, да огъва молекулите и да предизвиква химични реакции.

Акустична или ултразвукова кавитация: растеж и имплозия на мехурчета

Акустичната кавитация (генерирана от мощен ултразвук) създава локално екстремни условия, така наречените сономеханични и сонохимични ефекти. Поради тези ефекти ултразвукът насърчава химичните реакции, водещи до по-високи добиви, по-бърза скорост на реакцията, нови пътища и подобрена обща ефективност.

За най-добри резултати в процеса на хомогенизиране, ултразвуковият процесор и неговата настройка могат да бъдат оптимизирани чрез промяна на следните променливи:

  • Амплитуда (изместване на сонотрода) и интензитет
  • налягане
  • температура
  • Съд за сонификация (партиден или поточна клетка: размер, геометрия, дебит)

Високопроизводителните ултразвукови апарати на Hielscher използват пиезоелектрични генератори, изработени от оловни цирконатни титанатни кристали. Вибрациите се предават надолу по титаниев рог, настроен резониращ на 19-26 kHz. От рога ултразвуковата вибрация се свързва чрез ултразвуков сонотрод (връх, сонда) в течната среда. Hielscher предлага ултразвукови процесори с номинална мощност от 50 до 16 000 вата на ултразвуков модул и по този начин покрива изискванията от малки лабораторни ултразвукови апарати и настолни устройства до пилотни инсталации и напълно търговски ултразвукови устройства за висока производителност.

Усъвършенстван контрол на процеса за оптимални резултати от звука

Условията на сонация са от решаващо значение за изхода, резултатите от процеса и възпроизводимостта на ултразвуковите процеси. Освен прецизния контрол на ултразвуковата изходна мощност, регулирана по амплитуда и интензитет, температурата, налягането и времето за ултразвук са важни фактори. Цифровите ултразвукови процесори на Hielscher се доставят с термодвойка с възможност за включване. Опционално се предлага сензор за налягане с възможност за включване. И двата сензора са свързани с ултразвуковия генератор, който е оборудван с вътрешна SD карта. Софтуерът на ултразвуковото устройство записва всички данни за процеса (дата, час, амплитуда, ултразвукова енергия, нетна енергия, температура, налягане) в CSV файл на SD картата. Това прави вашите звукови работи сравними и възпроизводими.

За високи амплитуди е необходима по-висока изходна мощност. При повишено натоварване като висок вискозитет на средата или повишено налягане е необходима повишена ултразвукова мощност за задвижване на сонотрода с желаната амплитуда. Колкото по-голяма е предната повърхност на сонотрода (върха), толкова повече мощност е необходима, за да резонира. С по-голям сонотрод могат да се обработват по-големи обеми. Промишлени сонотроди на Hielscher и каскатроди може да достави много високи амплитуди. Амплитуди до 200 μm могат лесно да работят непрекъснато в режим на работа 24/7. За още по-високи амплитуди се предлагат персонализирани ултразвукови сонотроди. Здравината на ултразвуковите апарати Hielscher позволява работа 24/7 при голямо натоварване и при тежки условия.

За повечето ултразвукови процеси температурата на ултразвуковата среда трябва да бъде възможно най-ниска, тъй като ниските температури насърчават генерирането на интензивна кавитация. Hielscher предлага ултразвукови поточни клетки и реактори с охлаждащи ризи, които поддържат оптимални температури на процеса. Проточните клетки и реакторите също са под налягане. При повишено налягане се получава по-интензивна кавитация. Ето защо Hielscher предлага реактори, които могат лесно да работят под налягане до 300 атм.

Hielscher Ultrasonics произвежда ултразвукови сонди с различни размери и форми (напр. каскатроди), което позволява да се мащабират всички резултати от ултразвуковия процес напълно линейно. С 16kW ултразвукови хомогенизатори и колекторни типове сонотроди и реактори с поточни клетки, Hielscher е вашият дългогодишен опитен партньор за ултразвукови процеси в промишлен мащаб. Освен разнообразието от стандартни ултразвукоговорители, Hielscher проектира и произвежда и персонализирани системи.
