Hielscher Cascatrode – Beschallungssond mat grousser Uewerfläch

Hielscher Cascatrodes™ si speziell konzipéiert Sonotroden (Ultraschallsonden) fir eng effektiv Beschallung bei erhéichten Ultraschallleeschtungsniveauen a niddregen oder mëttlere Beschallungsintensitéiten – typescherweis ënner 60W/cm² an ënner 60 Mikrometer Amplitud.

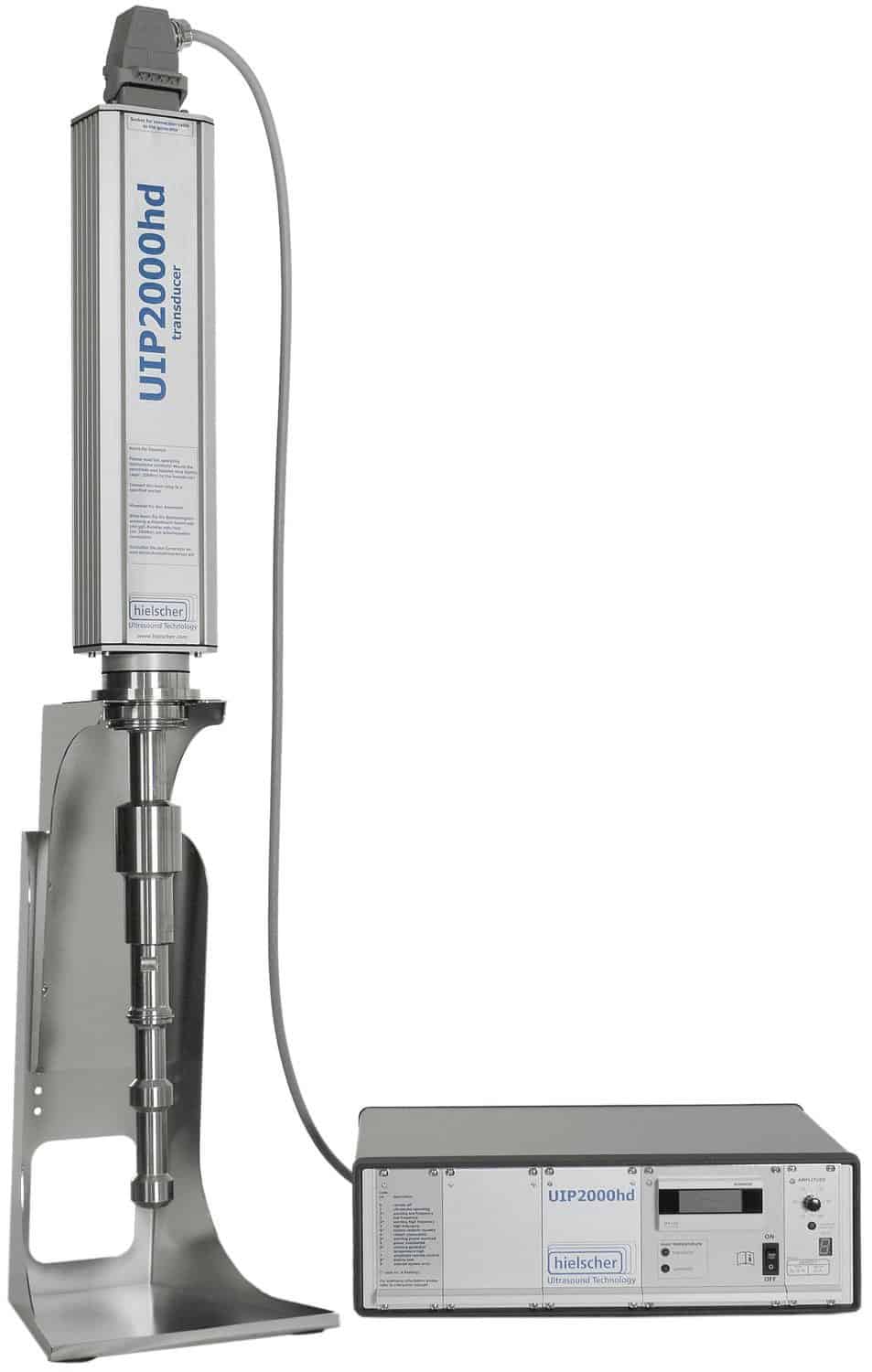

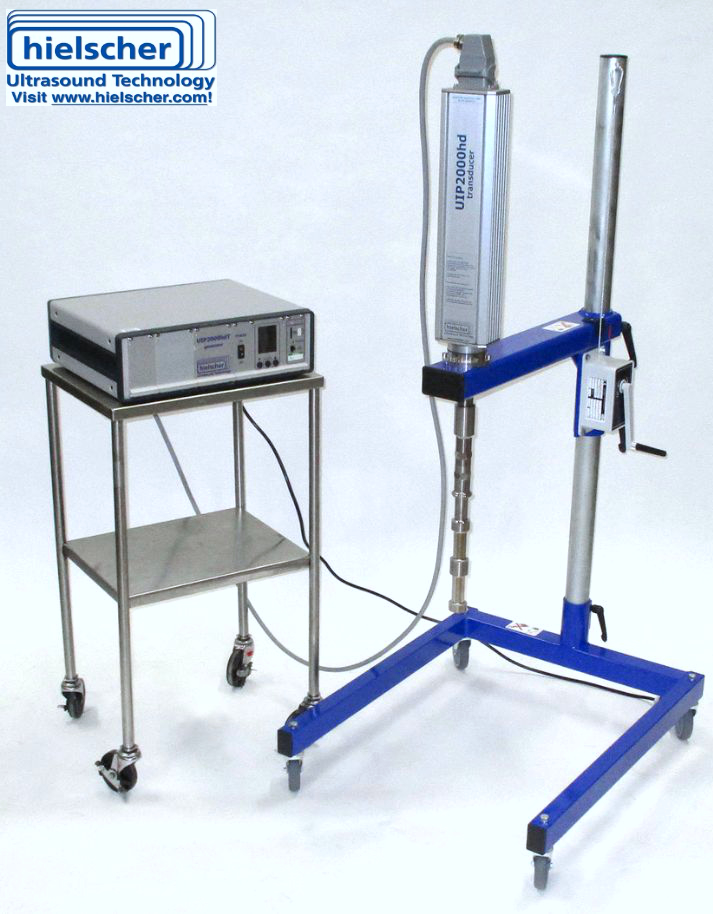

Hielscher huet d’Cascatrode™ fir industriell Veraarbechtungsapplikatiounenentwéckelt. Cascatrodes™ si fir all industriell Ultraschallprozessoren disponibel – vum UIP500hdT (0,5kW), UIP1000hdT (1kW), UIP1500hdT (1,5kW) an UIP2000hdT (2kW) bis bei dat leeschtungsstäerkst Ultraschallapparat op der Welt, den UIP16000 (16kW).

Wann Dir nei Beschallungsprozesserwéi: Emulgéieren, Dispergéieren, Homogeniséieren, Zellopschloss an Extraktioun, Deagglomeratiounoder Entgasen entwéckelt oder test, wäert Dir feststellen, datt bestëmmt Beschallungsparameter fir de Prozess besser funktionéiere wéi anerer.

Ouni d’Ausgangsleeschtung ze änneren, kënnt Dir d’Beschallungsintensitéit variéieren: Entweeder konzentréiert Dir déi ofgi Leeschtung op eng kleng Uewerfläch mat héijer Intensitéit (héich W/cm²) oder Dir koppelt d’Leeschtung iwwer eng grouss Uewerfläch an de Medium an, mat méi niddregen Intensitéiten (niddreg W/cm²). D’Intensitéit klëmmt mat enger méi héijer Beschallungsamplitud, engem méi héijen Flëssegkeetsdrock oder enger méi héijer Viskositéit a geet bei enger méi héijer Temperaturerof. Soubal Dir eng optimal Parameterkonfiguratioun fir Äre Prozess festgeluecht hutt, musst Dir dës Konfiguratioun beim Iwwergank op e méi grousse Moossstaf konstant halen. Beim Iwwergank op e méi grousse Moossstaf sollt Dir d’Amplitud an den Drock vun der Beschallung net änneren. Esou haalt Dir d’Beschallungsintensitéit – also déi ofgi Ultraschallleeschtung pro Flächeneenheet (Watt/cm²) konstant. Als logesch Konsequenz braucht Dir méi Sonotrodenuewerfläch, fir bei enger bestëmmter Uewerflächenintensitéit méi Leeschtung anzekoppelen – dëst ass e linearen Zesummenhang.

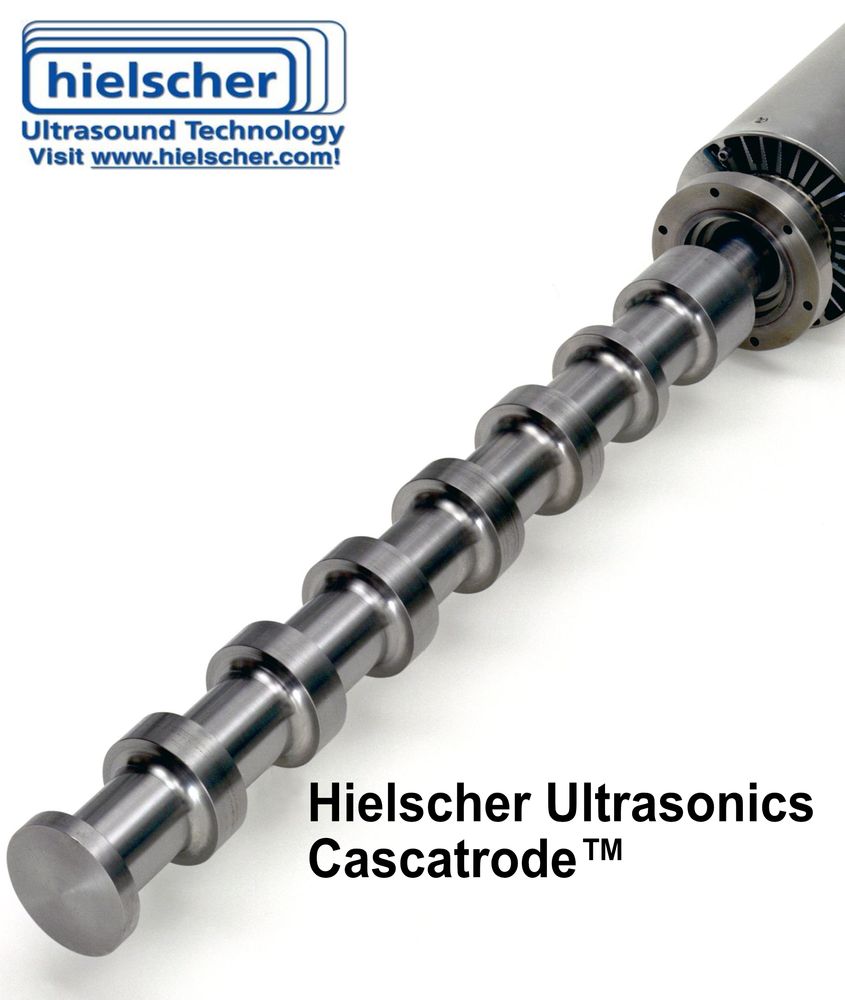

Hielscher bitt eng breet Palett u Sonotroden (=Beschallungssonden) fir seng Ultraschallapparater un. D’Sonotroden ënnerscheede sech normalerweis am Duerchmiesser vun der Spëtzt , fir ënnerschiddlech grouss Spëtzenuewerflächen ze bidden. Déi vertikal Uewerfläche vun enger Sonotrod sinn am Allgemenge fir d’Leeschtungsiwwerdroung vernoléissegbar, well hir Schwéngungsamplitud a Richtung vum flëssege Medium ganz niddreg ass. Den Design vun der Cascatrode™ ass anescht: Si füügt horizontal, rankfërmeg Uewerflächen zur Spëtzenuewerfläch bäi. All Rank ass bei engem vun de Schwéngungsmaxima vun der Sonotrod ugeluecht. Duerch dës Réng kann déi vibréierend Uewerfläch, déi den Ultraschall an de Medium akoppelt, dee beschallt soll ginn, däitlech vergréissert ginn, sou datt bei enger bestëmmter Uewerflächenintensitéit eng méi héich Ultraschallleeschtung an d’Flëssegkeet agekoppelt ka ginn. D’Cascatrode™ mécht et méiglech, eng héich Ultraschallleeschtung bei héijen Amplituden an de veraarbechte Medium ze iwwerdroen.

D’Hielscher Cascatrodes™ si mat ënnerschiddleche Längten an Duerchmiesseren a mat ënnerschiddlechen Zuele vu Réng disponibel – si sinn op d’Prozessintensitéit an déi spezifesch Ultraschallapplikatioun ofgestëmmt. Well si fir Prozesser mat héijer Leeschtung a grousse Volumme benotzt ginn, ginn d’Cascatrodes™ meeschtens a Systemer mat kontinuéierlechem Duerchfloss agebaut. Si kënne mat Duerchflosszellereaktore kombinéiert ginn, déi eng effizient Inline-Veraarbechtung am industrielle Moossstaf erméiglechen.
