UIP6000hdT – Ultrasonicator Kinerja Tinggi 6kW
UIP6000hdT menghasilkan daya ultrasound 6kW dan merupakan mesin produksi yang andal untuk aplikasi tugas berat dan di lingkungan yang menuntut. Dirancang untuk proses industri dengan permintaan energi yang lebih tinggi dan volume besar seperti penggilingan partikel, pemrosesan bahan nano dan pengolahan makanan, prosesor ultrasonik yang kuat dan kuat UIP6000hdT dapat dengan mudah melakukan tugasnya.
Aplikasi khas UIP6000hdT meliputi Homogenisasi, emulsi, Dispersing / Penyebaran & penggilingan partikel halus, Extraction / Ekstraksi, malaxasi minyak zaitun, Dissolving / Melarutkan atau Reaksi Sonochemical seperti sono-sintesis dan Katalis Sono.

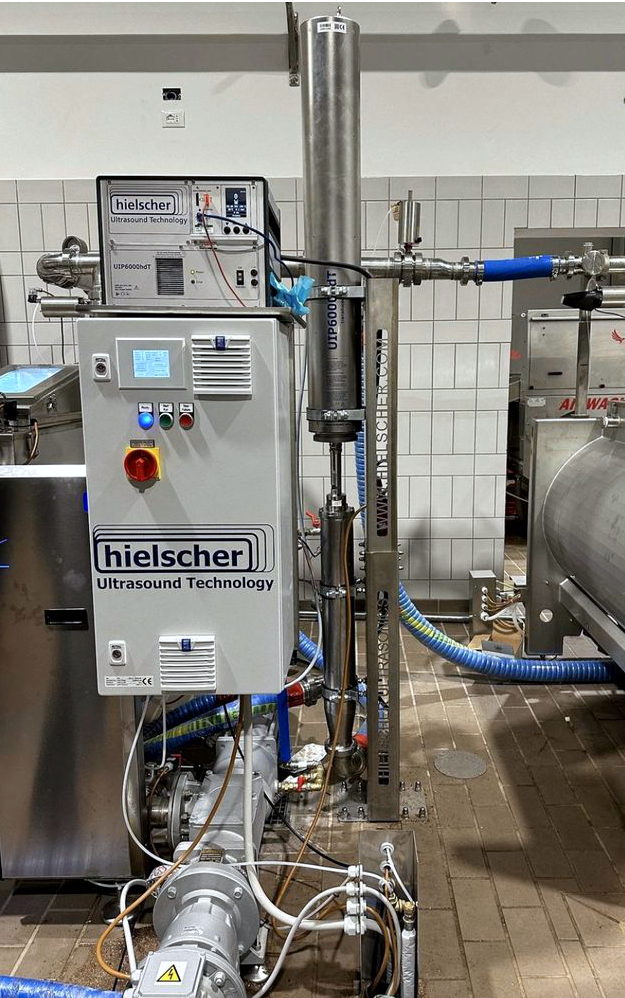

Ultrasonicator UIP6000hdT dalam instalasi industri ekstraksi terus menerus.
Daya Ultrasound 6000 Watt Dibangun untuk Pemrosesan Industri
Sistem daya tinggi ini sangat menguntungkan untuk proses industri di lingkungan yang menuntut dan dengan jarak yang terbatas, karena tidak diperlukan media pendingin tambahan, seperti air atau udara terkompresi. Desain khusus sistem ini memungkinkan penggunaannya dalam kondisi operasi yang ekstrem, seperti debu, kotoran, suhu dan kelembaban. Prosesor ultrasonik terdiri dari titanium dan stainless steel. Flensa bebas osilasi telah terbukti sangat berguna untuk integrasi ke dalam mesin dan pabrik. Ini telah disesuaikan dengan kondisi teknis baru dalam hal perilaku osilasi yang benar.
Dengan tapak kecil dan kabinet bergerak di atas roda, UIP6000hdT dapat dipasang bahkan di batas-batas sempit. Konsep modular UIP6000hdT memberi Anda sistem yang kuat namun sangat hemat ruang. Transduser dan generator ditempatkan secara terpisah satu sama lain dan dihubungkan melalui kabel. Desain mandiri mengurangi pekerjaan yang diperlukan untuk pemasangan, pengoperasian, dan pemeliharaan ke tingkat minimum. Beberapa modul UIP6000hdT dapat dengan mudah digabungkan untuk membentuk cluster dengan kapasitas proses yang lebih tinggi.
UIP6000hdT dengan reaktor sel aliran ultrasonik dan kabinet penutup suara.
UIP6000hdT adalah ultrasonicator tipe probe industri berkinerja tinggi untuk perawatan inline cairan dan bubur.
| Kapasitas Pemrosesan 6kW | ||
|---|---|---|
| Proses |
Flow Rate
|
|
| Biodiesel transesterifikasi |
1.5 hingga 4m³/jam
|
|
| emulsi, misalnya minyak/air |
0.5 hingga 2.5m³/jam
|
|
| sel ekstraksi, misalnya Alga |
0.15 hingga 1m³/jam
|
|
| Dispersing / Penyebaran/deagglomeration |
0.025 hingga 0.5m³/jam
|
|
| basah penggilingan dan grinding |
0.01 hingga 0.025m³/jam
|
|
Secara umum, sel aliran serta transduser ultrasonik terletak di kabinet baja tahan karat berdinding ganda yang dilengkapi dengan insulasi suara yang sangat efektif. Jika diperlukan, UIP6000hdT dapat digunakan untuk sonikasi cairan dalam reaktor khusus khusus. Tentu saja, UIP6000hdT mampu berjalan terus menerus pada output daya penuh (24 jam / 7 hari) seperti semua sistem ultrasonik dari Hielscher Ultrasonics.
The MultiSonoReactor MSR-4 adalah reaktor homogenisasi inline industri yang cocok untuk industri dengan throughput tinggi. MSR-4 dapat dilengkapi dengan 4x UIP4000hdT atau 4x UIP6000hdT.
Sekilas tentang UIP6000hdT
- Ultrasonicator kuat 6000 watt
- Dapat diandalkan untuk proses sonikasi aplikasi yang berat
- bekerja 24 jam / 7 hari
- Untuk skala industri
- Display berwarna
- Browse remote control
- Rekaman data otomatis untuk listrik, amplitudo, sonikasi waktu, suhu dan tekanan
- Integrated SD/USB ComboCard
- Sensor suhu pluggable
- Sensor tekanan pluggable (opsional tersedia)
- Sambungan LAN
- Koneksi Ethernet
- Tidak ada instalasi software
- Automatic Frequency Tuning
Generator ultrasonik, transduser, dan sel aliran ditempatkan di kabinet penutup suara.
UIP6000hdT – Homogenizer Ultrasonik Daya Tinggi
Sebagai bagian dari seri industri Hielscher Ultrasonics, UIP6000hdT adalah prosesor ultrasonik 6kW yang kuat untuk aplikasi tugas berat di lingkungan industri yang kasar.
Sonikator industri Hielscher Ultrasonics dapat memberikan amplitudo yang sangat tinggi. Amplitudo hingga 200μm dapat dengan mudah dijalankan terus menerus dalam operasi 24/7. Untuk amplitudo yang lebih tinggi, sonotrode ultrasonik yang disesuaikan tersedia. Kekokohan peralatan ultrasonik Hielscher memungkinkan pengoperasian 24/7 pada tugas berat dan di lingkungan yang menuntut.
Full Color Touch-Screen
Peningkatan besar dari tampilan operasional adalah layar sentuh berwarna. Layar sensitif sentuh dan stylus ini memungkinkan penanganan yang mudah, sementara pengaturan parameter pengoperasian yang akurat dan tampilan pengaturan daya ultrasound dijamin dan dikombinasikan dengan kenyamanan tertinggi bagi operator. Menu kontrol digital intuitif untuk digunakan karena dikurangi ke pengaturan utama. Pengaturan amplitudo / daya dan mode pulsa dapat disesuaikan dengan penggeser sentuh berwarna (dengan jepretan 1%, 5% atau 10%). Pengguna memutuskan, apakah dia lebih suka tampilan amplitudo dan daya sebagai grafik batang berwarna atau representasi numerik. Tampilan dapat diubah dari mode tampilan reguler ke mode tampilan BIG NUMBER, ditandai dengan kontras yang berat dan ukuran font yang besar untuk meningkatkan visibilitas.
Browser Remote Control
UIP6000hdT dapat dikontrol menggunakan browser umum, seperti Internet Explorer, Safari, Firefox, Mozilla, IE / Safari seluler menggunakan antarmuka web LAN baru. Koneksi LAN adalah pengaturan plug-n-play yang sangat sederhana dan tidak memerlukan instalasi perangkat lunak. Perangkat ultrasonik bertindak sebagai server / klien DHCP dan meminta atau menetapkan IP secara otomatis. Perangkat dapat dioperasikan langsung dari PC/MAC atau menggunakan sakelar atau router. Dengan menggunakan router nirkabel opsional yang telah dikonfigurasi sebelumnya, perangkat dapat dikontrol dari sebagian besar smartphone atau komputer tablet, misalnya Apple iPad. Dengan menggunakan penerusan port router yang terhubung, Anda dapat mengontrol UIP6000hdT Anda melalui internet dari tempat mana pun di dunia – ponsel pintar atau tablet Anda menjadi remote control.
Built-In Network
Fitur pintar lainnya dari UIP6000hdT adalah operasi dan kontrol melalui LAN (jaringan area lokal) yang memfasilitasi operasi dan memungkinkan fleksibilitas pemrosesan yang tinggi. Semua informasi proses sonikasi dicatat pada kartu data SD / USB, secara otomatis. Sensor yang dapat dicolokkan mengukur suhu secara permanen sedangkan sensor tekanan yang tersedia secara opsional dapat dipasang tambahan.
Automatic Frequency Tuning
Seperti semua perangkat ultrasonik Hielscher, UIP6000hdT hadir dengan penyetelan frekuensi otomatis yang cerdas. Saat perangkat dihidupkan, generator akan merasakan frekuensi operasional yang optimal. Kemudian akan menggerakkan perangkat pada frekuensi ini. Itu meningkatkan efisiensi energi secara keseluruhan dan keandalan perangkat ultrasonik kami. Yang perlu Anda lakukan hanyalah menghidupkan sistem. Generator akan melakukan penyetelan frekuensi secara otomatis dalam sepersekian detik.
Hubungi Kami! / Tanya Kami!
Cluster Hielscher UIP6000hdT terdiri dari hingga 12x sonicator. Pengaturan ini memungkinkan untuk menyusun sistem sonikasi inline yang kuat 72kW untuk pemrosesan inline berkinerja tinggi.
Tidak yakin sistem ultrasonik mana yang paling cocok untuk proses Anda?
Tabel di bawah ini memberi Anda indikasi perkiraan kapasitas pemrosesan ultrasonikator kami:
| Batch Volume | Flow Rate | Direkomendasikan perangkat |
|---|---|---|
| 0.5 untuk 1.5mL | n.a. | VialTweeter |
| 1 hingga 500mL | 10-200mL/min | UP100H |
| 10-2000mL | 20 hingga 400mL/min | UP200Ht, UP400St |
| 0.1 hingga 20L | 0.2 sampai 4L/min | UIP2000hdT |
| 10 sampai 100L | 2-10L/min | UIP4000hdT |
| n.a. | 10 sampai 100L/menit | UIP16000 |
| n.a. | kristal yang lebbig | cluster UIP16000 |
Fakta-fakta yang Patut Diketahui
Dasar-dasar Homogenisasi Ultrasonik
Homogenizer ultrasonik digunakan untuk dispersi, emulsifikasi, penggilingan basah, nano- & mikronisasi, ekstraksi (dari tumbuhan dan jaringan sel), sintesis dan katalisis bahan kimia (yang disebut sono-kimia) serta degassing. Homogenisasi ultrasonik sering digunakan sebagai istilah umum yang mencakup semua aplikasi yang disebutkan di atas. Homogenisasi dengan bantuan ultrasound didasarkan pada prinsip kerja kaviasi akustik, yang terjadi ketika gelombang ultrasound yang intens digabungkan ke dalam media cair. Di bawah gelombang ultrasound yang intens, gelembung vakum kecil dihasilkan dalam medium, yang tumbuh di atas siklus tekanan tinggi / tekanan rendah dari gelombang ultrasound. Pada titik tertentu, ketika gelembung mikro telah mencapai status energik, di mana mereka tidak dapat menyerap lebih banyak energi, mereka runtuh dengan hebat. Fenomena ledakan gelembung vakum ini disebut kavitasi. Ledakan gelembung vakum menghasilkan gelombang kejut, aliran / jet cair, geser tinggi, diferensial suhu dan tekanan tinggi dengan energi yang cukup untuk memutus ikatan kovalen, melenturkan molekul dan menginduksi reaksi kimia.
Kavitasi akustik (dihasilkan oleh ultrasonografi daya) menciptakan kondisi ekstrem lokal, yang disebut efek sonomekanik dan sonokimia. Karena efek ini, sonikasi mempromosikan reaksi kimia yang mengarah pada hasil yang lebih tinggi, kecepatan reaksi yang lebih cepat, jalur baru, dan peningkatan efisiensi secara keseluruhan.
Untuk hasil terbaik dalam proses homogenisasi, prosesor ultrasonik dan pengaturannya dapat dioptimalkan dengan mengubah variabel berikut:
- Amplitudo (perpindahan sonotrode) dan intensitas
- Tekanan
- Suhu
- Bejana sonikasi (batch atau sel aliran: ukuran, geometri, laju aliran)
Ultrasonicator kinerja tinggi Hielscher menggunakan generator piezoelektrik yang terbuat dari kristal titanat timbal zirkonat. Getaran ditransmisikan melalui tanduk titanium yang disetel beresonansi pada 19-26 kHz. Dari tanduk getaran ultrasonik digabungkan melalui sonotrode ultrasonik (ujung, probe) ke dalam media fluida. Hielscher menawarkan prosesor ultrasonik dengan peringkat daya dari 50 hingga 16.000 watt per unit ultrasonik dan mencakup persyaratan dari ultrasonicator laboratorium kecil dan perangkat bench-top hingga pabrik percontohan dan unit ultrasonik komersial sepenuhnya untuk throughput volume tinggi.
Kontrol Proses Canggih untuk Hasil Sonikasi yang Optimal
Kondisi sonikasi sangat penting untuk output, hasil proses dan reproduktifitas proses ultrasonik. Selain kontrol yang tepat dari output daya ultrasonik, disesuaikan dengan amplitudo dan intensitas, suhu, tekanan dan waktu sonikasi merupakan faktor penting. Prosesor ultrasonik digital Hielscher dilengkapi dengan thermo-couple yang dapat dicolokkan. Sensor tekanan yang dapat dicolokkan tersedia secara opsional. Kedua sensor terhubung dengan generator ultrasonik, yang dilengkapi dengan kartu SD internal. Perangkat lunak perangkat ultrasonik menulis semua data proses (tanggal, waktu, amplitudo, energi ultrasonik, energi bersih, suhu, tekanan) dalam file CSV pada kartu SD. Ini membuat sonikasi Anda berjalan sebanding dan dapat direproduksi.
Untuk amplitudo tinggi, diperlukan daya keluaran yang lebih tinggi. Di bawah beban yang meningkat seperti viskositas tinggi dari media atau tekanan tinggi, peningkatan daya ultrasound diperlukan untuk menggerakkan sonotrode pada amplitudo yang diinginkan. Semakin besar permukaan depan sonotrode (ujung), semakin banyak daya yang dibutuhkan untuk membiarkannya beresonansi. Dengan sonotrode yang lebih besar, volume yang lebih besar dapat diproses. Hielscher industri sonotrodes dan kascatrodes dapat memberikan amplitudo yang sangat tinggi. Amplitudo hingga 200μm dapat dengan mudah dijalankan terus menerus dalam operasi 24/7. Untuk amplitudo yang lebih tinggi, sonotrode ultrasonik yang disesuaikan tersedia. Kekokohan ultrasonicators Hielscher memungkinkan operasi 24/7 di bawah beban berat dan dalam kondisi yang menuntut.
Untuk sebagian besar proses ultrasonik, suhu media sonikasi harus serendah mungkin untuk suhu rendah mendorong pembentukan kavitasi yang intens. Hielscher menawarkan sel aliran ultrasonik dan reaktor dengan jaket pendingin, yang mendukung pemeliharaan suhu proses yang optimal. Sel aliran dan reaktor juga dapat bertekanan. Di bawah tekanan tinggi, kavitasi yang lebih intens terjadi. Oleh karena itu, Hielscher menawarkan reaktor yang dapat dengan mudah bertekanan hingga 300atm.
Hielscher Ultrasonics memproduksi probe ultrasonik dengan berbagai ukuran dan bentuk (misalnya kascatrodes), yang memungkinkan untuk meningkatkan semua hasil proses ultrasonik sepenuhnya linier. Dengan homogenizer ultrasonik 16kW dan jenis sonotrode dan reaktor sel aliran bermacam-macam, Hielscher adalah mitra berpengalaman jangka panjang Anda untuk proses ultrasonik pada skala industri. Selain berbagai ultrasonicator standar, Hielscher juga merancang dan memproduksi sistem yang disesuaikan.
Literatur / Referensi
- FactSheet UIP6000hdT – 6kW powerful sonicator – industrial grade – Hielscher Ultrasonics
- Aharon Gedanken (2003): Sonochemistry and its application to nanochemistry. Current Science Vol. 85, No. 12 (25 December 2003), pp. 1720-1722.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Maurizio Servili (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Seyed Mohammad Mohsen Modarres-Gheisari, Roghayeh Gavagsaz-Ghoachani, Massoud Malaki, Pedram Safarpour, Majid Zandi (2019): Ultrasonic nano-emulsification – A review. Ultrasonics Sonochemistry Vol. 52, 2019. 88-105.
