UIP4000hdT – Performa tinggi 4 kW Ultrasonics

UIP4000hdT memberikan daya ultrasound hingga 4kW dan merupakan mesin produksi yang andal bahkan dalam kondisi yang sulit. Hal ini dirancang untuk proses industri dengan permintaan energi yang lebih tinggi dan volume besar. UIP4000hdT adalah prosesor ultrasonik yang kuat dan kuat.
Aplikasi khas UIP4000hdT termasuk Homogenisasi, emulsi, Dispersing / Penyebaran & penggilingan partikel halus, Extraction / Ekstraksi, malaxation minyak zaitun, Dissolving / Melarutkan atau Reaksi Sonochemical seperti sono-sintesis dan Katalis Sono.

Sel aliran UIP4000hdT untuk sonikasi inline pada skala industri

Sistem berdaya tinggi ini sangat menguntungkan, karena tidak ada media pendinginan tambahan, seperti air atau udara bertekanan, yang diperlukan. Desain khusus dari sistem ini memungkinkan untuk digunakan di bawah kondisi operasi yang ekstrem, seperti debu, kotoran, suhu dan kelembaban. Prosesor ultrasonik terdiri dari titanium dan stainless steel. Flange bebas osilasi telah terbukti sangat berguna untuk integrasi ke dalam mesin dan tanaman. Ini telah disesuaikan dengan kondisi teknis baru dalam hal perilaku osilasi yang benar.

Konsep modular UIP4000hdT menyediakan Anda dengan sistem yang kuat namun sangat menghemat ruang. Transduser dan generator ditempatkan secara terpisah satu sama lain dan dihubungkan melalui kabel. Desain mandiri mengurangi pekerjaan yang diperlukan untuk instalasi, operasi dan pemeliharaan ke tingkat minimum. Beberapa modul UIP4000hdT dapat dikombinasikan dengan mudah untuk membentuk cluster dengan kapasitas proses yang lebih tinggi.

Kapasitas Pengolahan 4kW
Proses
Flow Rate
Biodiesel transesterifikasi
1 hingga 3 m³/hr
emulsi, misalnya minyak/air
0.4 hingga 2 m³/hr
sel ekstraksi, misalnya Alga
01. hingga 0.8m³/hr
Dispersing / Penyebaran / deagglomeration
002 hingga 0.4m³/hr
basah penggilingan dan grinding
0.01 hingga 0.02m³/hr

Secara umum, sel aliran serta transduser ultrasonik terletak di kabinet stainless steel berdinding ganda yang datang dengan insulasi suara yang sangat efektif. Jika diperlukan, UIP4000hdT dapat digunakan untuk sonikasi cairan di Custom-Specific reaktor. Tentu saja, UIP4000hdT mampu untuk berjalan terus-menerus pada output daya penuh (24hrs/7days) seperti semua sistem ultrasonik dari Hielscher Ultrasonics.

UIP4000hdT adalah ultrasonikator industri penuh untuk homogenisasi terus menerus dan ekstraksi.

Hielscher ini UIP4000hdT – ultrasonik performa tinggi 4kW untuk proses dalam mode Flow-through

Permintaan Informasi




Perhatikan Kebijakan pribadi.


Sekilas UIP4000hdT

  • 4000 watt ultrasonikator yang kuat
  • Dapat diandalkan untuk proses sonikasi aplikasi yang berat
  • bekerja 24 jam / 7 hari
  • Untuk skala industri
  • Display berwarna
  • Browse remote control
  • Rekaman data otomatis untuk listrik, amplitudo, sonikasi waktu, suhu dan tekanan
  • Integrated SD/USB ComboCard
  • Sensor suhu pluggable
  • Sensor tekanan pluggable (opsional tersedia)
  • Sambungan LAN
  • Koneksi Ethernet
  • Tidak ada instalasi software
  • Automatic Frequency Tuning

Full Color Touch-Screen

layar sentuh berwarna seri HDT baru ultrasonicators industri Hielscher iniPeningkatan besar dari tampilan operasional adalah layar sentuh berwarna. Layar sentuh dan stylus-sensitif ini memungkinkan penanganan mudah, sementara pengaturan parameter operasi yang akurat dan tampilan pengaturan daya ultrasound dijamin dan dikombinasikan dengan kenyamanan tertinggi bagi operator. Menu kontrol digital intuitif untuk digunakan sebagai pengurangan ke pengaturan utama. Pengaturan amplitudo / daya dan mode denyut nadi dapat disesuaikan dengan slider sentuh berwarna (dengan jepret 1%, 5% atau 10%). Pengguna memutuskan, jika ia lebih memilih tampilan amplitudo dan kekuatan sebagai grafik batang berwarna atau representasi numerik. Layar dapat diubah dari mode tampilan biasa ke mode tampilan BIG NUMBER, ditandai dengan kontras yang berat dan ukuran huruf besar untuk meningkatkan visibilitas.

Browser Remote Control

kontrol yang tepat dari pengobatan ultrasonik (Klik untuk memperbesar!)

UIP4000hdT dapat dikendalikan menggunakan browser umum, seperti Internet Explorer, Safari, Firefox, Mozilla, Mobile IE/Safari menggunakan antarmuka web LAN baru. Sambungan LAN adalah sangat sederhana plug-n-Play setup dan tidak memerlukan instalasi perangkat lunak. Perangkat ultrasonik bertindak sebagai server/klien DHCP dan permintaan atau menetapkan IP secara otomatis. Perangkat ini dapat dioperasikan langsung dari PC/MAC atau menggunakan switch atau router. Menggunakan router nirkabel pra-konfigurasi opsional, perangkat dapat dikontrol dari sebagian besar smartphone atau komputer tablet, misalnya Apple iPad. Menggunakan port-forwarding dari router yang terhubung, Anda dapat mengontrol UIP4000hdT Anda melalui Internet dari setiap tempat di dunia – pintar-ponsel atau tablet menjadi remote control.

Built-In Network

Fitur pintar lain dari UIP4000hdT adalah operasi dan kontrol melalui LAN (Local Area Network) yang memfasilitasi operasi dan memungkinkan untuk fleksibilitas pemrosesan yang tinggi. Semua informasi dari proses sonikasi direkam pada kartu data SD/USB, secara otomatis. Sebuah sensor plugable mengukur suhu secara permanen sedangkan sensor tekanan opsional tersedia dapat tambahan terpasang.

Automatic Frequency Tuning

Seperti semua perangkat ultrasonik Hielscher, UIP4000hdT datang dengan tuning frekuensi otomatis cerdas. Ketika perangkat dihidupkan, Generator akan merasakan frekuensi operasional yang optimal. Ini kemudian akan menggerakkan perangkat pada frekuensi ini. Yang meningkatkan efisiensi energi secara keseluruhan dan keandalan perangkat ultrasonik kami. Yang perlu Anda lakukan, adalah untuk mengaktifkan sistem. Generator akan melakukan tuning frekuensi secara otomatis dalam sepersekian detik.

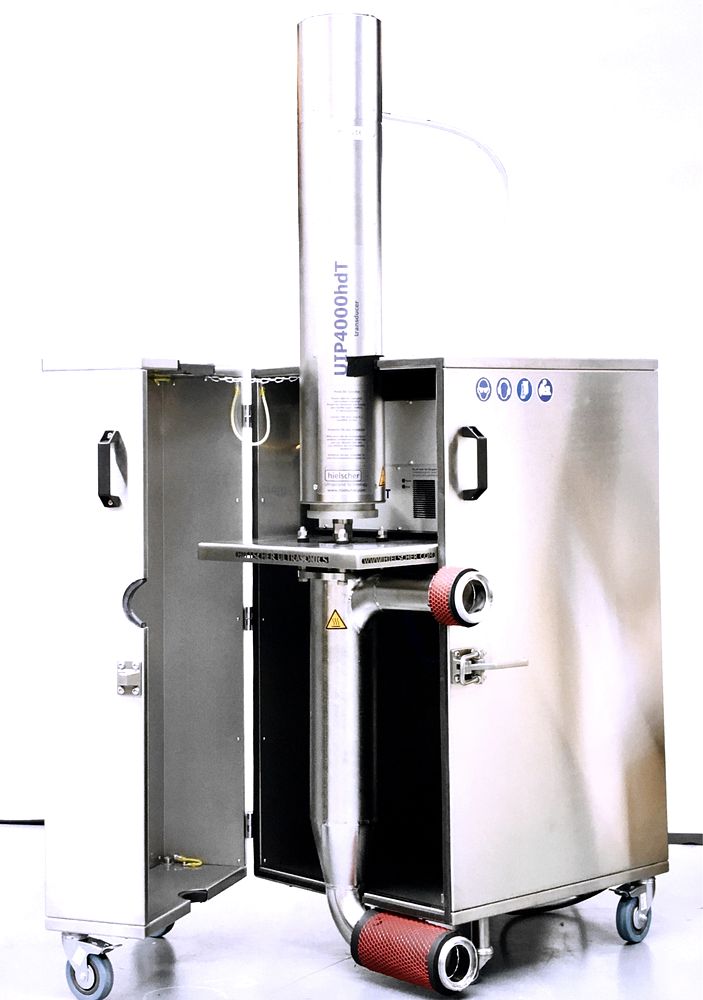

Hielscher ini UIP4000hdT tertutup dalam kabinet stainless steel, yang menyediakan isolasi suara.

UIP4000hdT dalam kabinet

Kinerja tinggi Ultrasonic unit

Hielscher Ultrasonics’ prosesor ultrasonik industri dapat memberikan amplitudo sangat tinggi. Amplitudo hingga 200 μm dapat dengan mudah terus berjalan di 24/7 operasi. Untuk amplitudo yang lebih tinggi, sonotrodes ultrasonik yang disesuaikan tersedia. Kekokohan peralatan ultrasonik Hielscher memungkinkan untuk 24/7 operasi pada tugas berat dan dalam lingkungan menuntut.

Hubungi Kami! / Tanya Kami!

Silakan gunakan formulir di bawah ini, jika Anda ingin meminta informasi tambahan tentang ultrasonik homogenisasi. Kami akan sangat senang untuk menawarkan Anda sebuah sistem ultrasonik yang memenuhi persyaratan.









Harap dicatat bahwa Kebijakan pribadi.



Tidak yakin mana sistem ultrasonik yang paling cocok untuk proses Anda?
Tabel di bawah ini memberi Anda indikasi perkiraan kapasitas pemrosesan ultrasonikator kami:

Batch Volume Flow Rate Direkomendasikan perangkat
0.5 untuk 1.5mL n.a. VialTweeter
1 hingga 500mL 10-200mL/min UP100H
10-2000mL 20 hingga 400mL/min UP200Ht, UP400St
0.1 hingga 20L 0.2 sampai 4L/min UIP2000hdT
10 sampai 100L 2-10L/min UIP4000hdT
n.a. 10 sampai 100L/menit UIP16000
n.a. kristal yang lebbig cluster UIP16000

Fakta-fakta yang Patut Diketahui

Dasar dari Ultrasonic homogenisasi

Homogenizers ultrasonik digunakan untuk dispersi, emulsifikasi, Wet-Milling, Nano- & mikronisasi, ekstraksi (dari tanaman dan jaringan sel), sintesis dan katalisis bahan kimia (yang disebut Sono-kimia) serta degassing. Homogenisasi ultrasonik sering digunakan sebagai istilah payung yang mencakup semua aplikasi yang disebutkan kedepan. USG-dibantu homogenisasi didasarkan pada prinsip kerja kaasi akustik, yang terjadi ketika gelombang ultrasound intens digabungkan ke dalam media cair. Di bawah gelombang ultrasound yang intens, gelembung vakum menit dihasilkan dalam medium, yang tumbuh di atas tekanan tinggi/siklus tekanan rendah dari gelombang ultrasound. Pada titik tertentu, ketika Micro-gelembung telah mencapai status energik, di mana mereka tidak dapat menyerap lebih banyak energi, mereka runtuh keras. Fenomena ini ledakan gelembung vakum disebut kavitasi. Ledakan gelembung vakum menghasilkan gelombang kejut, jet streaming/cair, geser tinggi, diferensial suhu dan tekanan tinggi dengan energi yang cukup untuk memecah ikatan kovalen, molekul Flex dan menginduksi reaksi kimia.

Untuk hasil terbaik dalam proses homogenisasi, prosesor ultrasonik dan pengaturannya dapat dioptimalkan dengan mengubah variabel berikut:

  • Amplitudo (perpindahan sonotrode) dan intensitas
  • Tekanan
  • Suhu
  • Sonikasi kapal (batch atau Flow Cell: ukuran, geometri, laju aliran)

Prosesor ultrasonik berkinerja tinggi dari Hielscher menggunakan generator piezoelektrik yang terbuat dari kristal titanat zirkonat timbal. Getaran yang ditransmisikan ke bawah tanduk Titanium disesuaikan beresonansi pada 19-26 kHz. Dari tanduk getaran ultrasonik digabungkan melalui ultrasonik sonotrode (ujung, probe) ke dalam media fluida. Hielscher menawarkan prosesor ultrasonik dengan peringkat daya dari 50 ke 16.000 watt per unit ultrasonik dan mencakup sehingga persyaratan dari ultrasonikator Lab kecil dan perangkat Bench-Top hingga pilot Plant dan unit ultrasonik sepenuhnya komersial untuk volume tinggi Throughput.

Kontrol proses yang canggih untuk hasil Sonication optimal

Kondisi sonikasi sangat penting untuk output, hasil proses dan reproduktifitas proses ultrasonik. Selain kontrol yang tepat dari output daya ultrasonik, disesuaikan dengan amplitudo dan intensitas, suhu, tekanan dan waktu sonikasi adalah faktor penting. Prosesor ultrasonik digital Hielscher ini dilengkapi dengan Thermo-Couple plugable. Sebuah sensor tekanan plugable adalah opsional tersedia. Kedua sensor terhubung dengan generator ultrasonik, yang dilengkapi dengan kartu SD internal. Perangkat lunak dari perangkat ultrasonik menulis semua data proses (tanggal, waktu, amplitudo, energi ultrasonik, energi bersih, suhu, tekanan) dalam file CSV pada kartu SD. Hal ini membuat sonikasi Anda berjalan sebanding dan direproduksi.

Untuk amplitudo tinggi, diperlukan daya output yang lebih tinggi. Di bawah beban meningkat seperti viskositas tinggi tekanan medium atau ditinggikan, daya ultrasound yang meningkat diperlukan untuk menggerakkan sonotrode pada amplitudo yang diinginkan. Semakin besar permukaan depan sonotrode (ujung), semakin banyak daya yang diperlukan untuk membiarkannya Bereson. Dengan sonotrode yang lebih besar, volume yang lebih besar dapat diproses. Sonotrodes industri Hielscher dan cascatrodes dapat memberikan amplitudo sangat tinggi. Amplitudo hingga 200 μm dapat dengan mudah terus berjalan di 24/7 operasi. Untuk amplitudo yang lebih tinggi, sonotrodes ultrasonik yang disesuaikan tersedia. Kokoh ultrasonikator Hielscher memungkinkan untuk 24/7 operasi di bawah beban berat dan di bawah kondisi menuntut.

Untuk proses yang paling ultrasonik, suhu media disonikasi harus serendah mungkin untuk suhu rendah mempromosikan generasi kavitasi intens. Hielscher menawarkan ultrasonik Flow Cell dan reaktor dengan cooling Jacket, yang mendukung pemeliharaan temperatur proses yang optimal. Flow Cell dan reaktat juga bisa ditekan. Di bawah tekanan tinggi, kavitasi lebih intens terjadi. Oleh karena itu, Hielscher menawarkan reaktor yang dapat dengan mudah bertekanan hingga 300atm.

Hielscher Ultrasonics memproduksi ultrasonik probe dari berbagai ukuran dan bentuk (misalnya cascatrodes), yang memungkinkan untuk skala semua hasil proses ultrasonik sepenuhnya linear. Dengan 16kW homogenizers ultrasonik dan manifold jenis sonotrodes dan Flow Cell reaktor, Hielscher adalah mitra jangka panjang Anda berpengalaman untuk proses ultrasonik pada skala industri. Selain berbagai standar ultrasonicators, Hielscher desain dan memproduksi sistem disesuaikan, juga.
