UIP500hdT – Industrial Processing in Small Scale

Prosesor ultrasonik UIP500hdT (20kHz, 500W) adalah perangkat kelas industri untuk test pilot dan pengolahan skala kecil cairan. Di antara aplikasi yang paling umum dari UIP500hdT adalah homogenisasi, dispersi, emulsi, cell disintegrasi dan reaksi sonochemical. Sebuah full color touch screen, browser remote control, otomatis data protocoling pada integrasi ComboCard SD/USB, serta sensor suhu dan tekanan, sehingga memberi Anda kenyamanan lebih dan kontrol penuh terhadap proses.

UIP500hdT beroperasi pada frekuensi ultrasonik 20 kHz. Gelombang ultrasonik pada frekuensi ini membuat intens kavitasi dalam cairan. Efek cavitational dapat digunakan untuk bermacam-macam aplikasi, seperti: Emulsifying, Dispersing / Penyebaran, Homogenizing, cell disruption dan ekstraksi, deagglomeration, dan degassing.

UIP500hdT dapat digunakan dengan banyak aksesoris, berbagai sonotrodes, boosters dan flow cell. Untuk memproses batch yang lebih besar dari 5 liter, secara umum kami sarankan untuk sonikasi menggunakan flow cell reaktor (aliran modus) untuk mencapai konsistensi pengolahan lebih tinggi. Ketika digunakan untuk sonication cairan dalam flow mode, UIP500hdT biasanya dapat memproses antara 0,25 dan 2.0 L/min (tingkat sebenarnya akan tergantung pada aplikasi). Seperti semua perangkat kami, UIP500hdT dapat dioperasikan 24 jam per hari (24h / 7d). Oleh karena itu, konfigurasi ini dapat memproses sekitar 0,5 sampai 3m3 setiap hari. Untuk produksi throughput yang lebih tinggi, kami sarankan untuk menggunakan salah satu perangkat berikut:

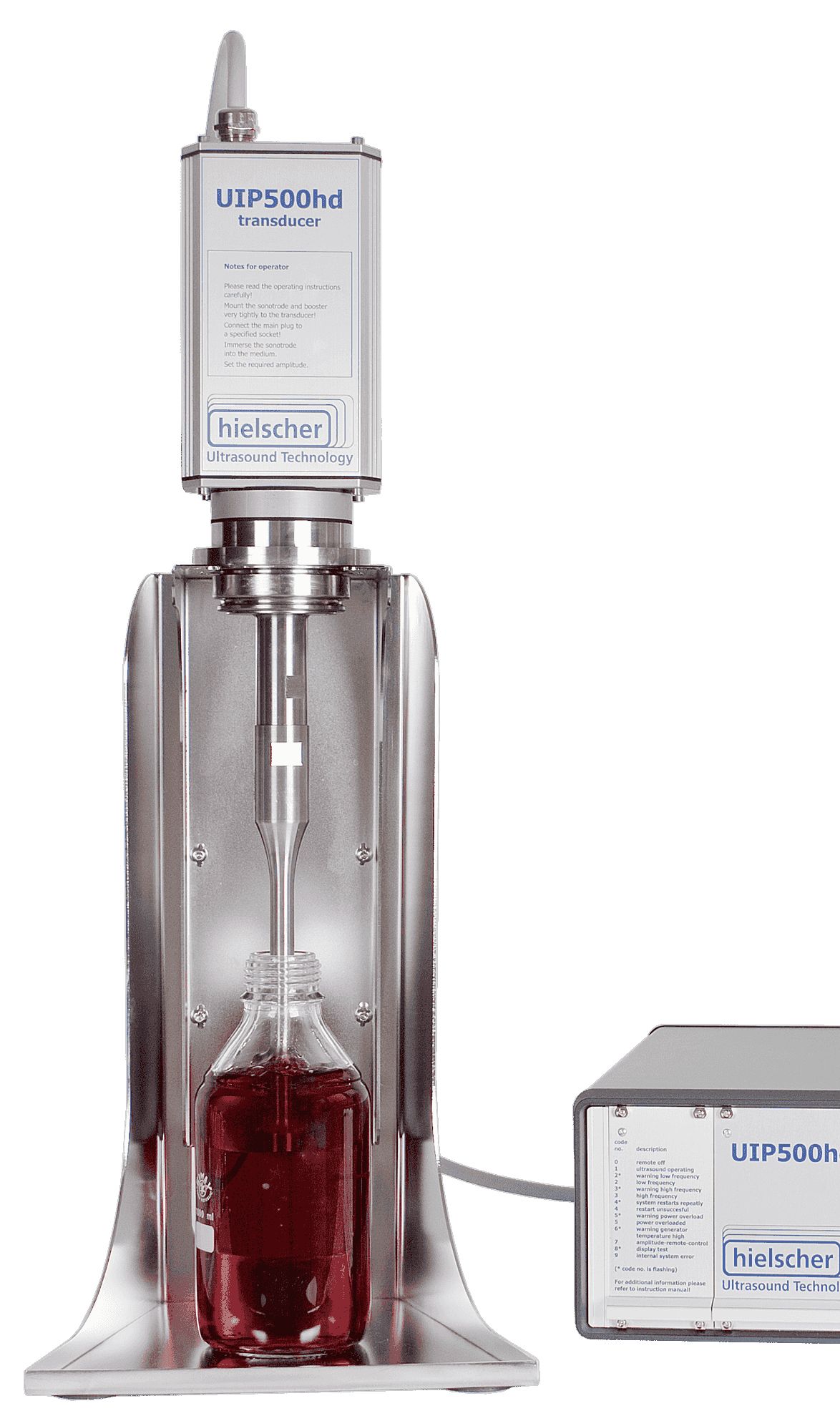

Ultrasonicator UIP500hdT adalah 500 W,  USG homogeniser yang kuat (klik untuk memperbesar!)

UIP500hdT dengan flow cell

Permintaan Informasi




Perhatikan Kebijakan pribadi.


USG yang Kuat dengan Lengkapnya Proses Kontrol

Kekuatan USG adalah suatu proses serta solusi untuk berbagai aplikasi cairan, seperti emulsi, pengurangan ukuran partikel, grinding atau Dissolving / Melarutkan. UIP500hdT memberikan intensitas Gelombang ultrasonik yang menghasilkan kavitasi yang kuat. Kavitasi ultrasonik dan kekuatan gesekan yang dihasilkan memenuhi memenuhi kriteria yang diminta tanpa masalah. Untuk menjamin konsistensi Juanitas proses yang konsisten, tidak hanya dilihat dari kekuatan actual USG yang dihasilkan, namun semua proses parameter penting serta harus dikontrol. Generasi baru dari prosesor ultrasonik hdT memungkinkan pengguna untuk mengoperasikan sistem ultrasonik dengan menyentuh display atau browser remote control. Semua parameter yang terkait dengan proses – seperti amplitudo, sonikasi waktu, suhu dan tekanan – dapat secara otomatis dicatat dan disimpan sebagai file CSV pada ComboCard SD/USB yang terintegrasi.
Dengan demikian, UIP500hdT yang baru memberikan kekuatan ultrasound yang sama dengan pendahulunya UIP500hd, namun unggul dengan berbagai fitur tambahan, yang membuat proses ultrasound jauh lebih mudah digunakan. Dari pandangan operasional, kontrol yang tepat dari semua parameter proses ultrasonik adalah fungsi kunci absolut.

Fitur UIP500hdT:

  • USG dengan daya 500 watt
  • dibangun untuk operasional / tugas yang berat
  • Bekerja 24 jam / 7 hari
  • Standar industri
  • Display berwarna
  • Browser Remote Control
  • perekaman data
  • Integrated SD/USB ComboCard
  • Sensor suhu
  • Sensor tekanan (opsional tersedia)
  • Sambungan LAN
  • Koneksi Ethernet
  • Tidak ada instalasi software
  • Automatic Frequency Tuning

Display Berwarna

layar sentuh berwarna seri HDT baru ultrasonicators industri Hielscher iniLayar sentuh berwarna merupakan perangkat tambahan yang hebat sehingga perangkat ini bahkan lebih user-friendly. Layar sentuh dan stylus-sensitive memungkinkan penanganan yang mudah dan menjamin pengaturan parameter operasi yang akurat dan tampilan pengaturan daya ultrasound. Menu kontrol digital intuitif untuk menggunakan dan menampilkan menu pengaturan yang terstruktur dengan jelas. Pengaturan amplitudo / daya dan mode denyut nadi dapat disesuaikan dengan slider sentuh berwarna (dengan jepret 1%, 5% atau 10%). Pengguna memutuskan, jika ia lebih memilih tampilan amplitudo dan kekuatan sebagai bargraf berwarna atau representasi numerik. Layar dapat diubah dari mode tampilan biasa menjadi mode BIG NUMBER, di mana kontras tinggi dan ukuran huruf besar mempermudah keterbacaannya.

Browser Remote Control

prosesor industri Hielscher dari seri HDT bisa nyaman dan dioperasikan melalui browser remote control user-friendly. Karena antarmuka web LAN yang baru, UIP500hdT dapat dikendalikan menggunakan browser biasa, seperti Internet Explorer, Safari, Firefox, Mozilla, mobile IE / Safari. Sambungan LAN adalah setup plug-n-play sederhana yang tidak memerlukan instalasi perangkat lunak. Perangkat ultrasonik bertindak sebagai server / klien DHCP dan meminta atau memberikan IP secara otomatis. Perangkat ini bisa dioperasikan langsung dari PC / MAC atau menggunakan switch atau router. Dengan menggunakan router nirkabel pra-konfigurasi opsional, perangkat ini dapat dikendalikan dari sebagian besar ponsel cerdas atau komputer tablet, misalnya Apple iPad. Dengan menggunakan port-forwarding router yang terhubung, Anda bisa mengendalikan UIP500hdT Anda melalui internet dari manapun di dunia ini – menggunakan ponsel pintar atau tablet sebagai remote control.

Built-In Network

The UIP500hdT dapat dioperasikan dan dikontrol melalui LAN (local area network, lihat kotak kanan) yang memfasilitasi operasi dan memungkinkan untuk fleksibilitas pemrosesan tinggi. Semua informasi dari proses sonikasi dicatat pada kartu data SD / USB, secara otomatis. Sebuah sensor plugable mengukur suhu secara permanen. Sensor tekanan yang tersedia secara opsional dapat juga dipasang untuk merekam tekanan.

Automatic Frequency Tuning

Semua perangkat ultrasonik Hielscher dilengkapi dengan Penyesuaian frekuensi otomatis cerdas. Bila perangkat diaktifkan, generator akan merasakan frekuensi operasional yang optimal dan memastikan bahwa perangkat beroperasi pada frekuensi ini. Tuning frekuensi otomatis meningkatkan efisiensi energi secara keseluruhan dan kehandalan perangkat ultrasonik kami.

Untu Kapasitas Industri dan Sangat Efisien

The UIP500hdT adalah diciptakan untuk produksi komersial dan memenuhi standar industri. Its kuat, desain tahan lama telah terbukti di banyak instalasi komersial di seluruh dunia di mana ia digunakan untuk produksi dan tugas berat aplikasi. Prosesor ultrasonik ini hanya membutuhkan sangat sedikit pemeliharaan, Mudah untuk menginstal dan sederhana untuk membersihkan dan mensterilkan. reaktor aliran sel khusus yang sesuai CIP maju (tempat yang bersih-in-) dan SIP (mensterilkan-di-tempat) persyaratan yang tersedia, juga. Transduser dari UIP500hdT adalah sesuai dengan standar norma IP65 , Sehingga dapat diinstal di lingkungan menuntut. transduser dapat menangani kotoran, debu, kelembaban, luar operasi dll, sementara generator dapat ditempatkan jauh di daerah lain.(Klik untuk tampilan yang lebih besar!) Efisiensi energi keseluruhan adalah penting untuk pengolahan ultrasonik cairan. Efisiensi menjelaskan berapa banyak daya yang ditransmisikan dari konektor ke dalam cairan. homogenizers ultrasonik kami memiliki efisiensi keseluruhan lebih dari 80%.
perangkat ultrasonik kami memiliki sangat efisiensi yang sangat tinggi dalam konversi energi listrik menjadi osilasi mekanik sonotrode, sehingga transduser dari ultrasonicators bangku-top kami memiliki perumahan tertutup. Tidak ada celah ventilasi dalam kasus transduser. Karena kehilangan energi, yang akan menyebabkan panas-up di transduser perumahan yang tertutup sangat rendah, tidak ada dipaksa pendinginan, seperti kompresi udara atau air yang dibutuhkan. Namun, fakta yang paling penting adalah bahwa semakain banyak energi diubah menjadi gelombang ultrasound dalam cairan, mengakibatkan sonication lebih intens. Efisiensi energi secara keseluruhan dari UIP500hdT adalah kira-kira. 80-90% dari konektor daya ke dalam cairan ((Klik pada gambar di atas untuk memperbesar grafik).

Kontrol Amplitudo Penuh serta Kinerja yang Tinggi

The UIP500hdT dapat dijalankan permanen di 500W. daya yang ditransmisikan pada amplitudo terkontrol, sehingga perpindahan getaran ultrasonik mekanik di sonotrode konstan di bawah semua kondisi beban (misalnya di berfluktuasi tekanan, viskositas dll). Anda dapat mengubah amplitudo dari 20 sampai 100% pada generator dan dengan me-mount salah satu dari berbagai tanduk penguat. amplitudo yang dipilih sedang berlangsung konstan, sedangkan sonicating materi apapun pada tekanan apapun. Sehingga Anda memiliki kontrol penuh atas parameter USG yang paling penting: Amplitudo.

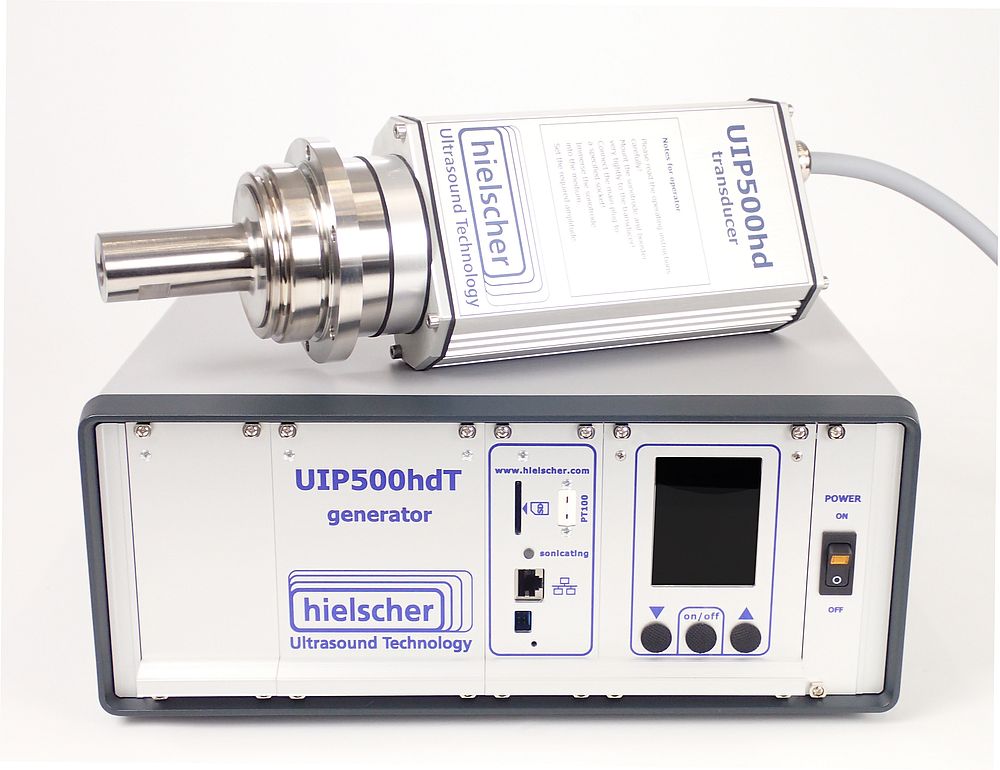

UIP500hdT transduser dan generator (klik untuk memperbesar!)

UIP500hdT

Upgrade!
Jika Anda memiliki pendahulu seperti UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, Anda dapat meng-upgrade perangkat Anda untuk versi digital hdT. Klik di sini untuk mempelajari lebih lanjut tentang upgrade dari hd ke versi hdT!

Permohnan Proposal untuk Item ini!

Untuk menerima proposal, silakan memasukkan rincian kontak Anda ke dalam formulir di bawah. Tipikal konfigurasi perangkat sebelum dipilih. Jangan ragu untuk merevisi pemilihan sebelum mengklik tombol untuk meminta proposal.








Harap cantumkan informasi, yang ingin Anda terima, di bawah ini:



  • UIP500 Transducer

    terdiri dalam ultrasonik transduser dan generator, frekuensi ultrasonik 20kHz, sistem tuning frekuensi otomatis, amplitudo 25 mikron, amplitudo disesuaikan dari 20 untuk 100%, kering berjalan dilindungi, transduser kelas IP64, kontrol digital, dengan berwarna layar sentuh, pengatur waktu hitung mundur terintegrasi (0,1 detik hingga 99 hari), shutdown saat input energi akhir tercapai: WS, WH, kWh; kalibrasi otomatis bila diperlukan: penentuan kekuatan idle tergantung amplitudo untuk dislpay input energi yang efektif, rekaman data: amplitudo, daya, waktu, suhu di internal SD/USB ComboCard (1GB), layar dan remote control melalui browser pada PC atau MAC tanpa instalasi perangkat lunak, dengan sensor suhu, indikasi suhu: ° c, ° f (-50 ° c sampai 200 ° c), pemantauan suhu: switch-off variabel/pada titik (-50 ° c-200 ° c), 3M kabel transduser untuk Generator, dengan alat mounting, titanium Horn dengan Perempuan benang M14x1



  • untuk digunakan dengan flange RFLA100, untuk flow cell atau batch operational, titanium, tip diameter 18mm, drat luar M14x1, sekitar panjang 125mm (w/o drat), amplitudo rasio sekitar 1:3.5



  • untuk digunakan dengan flange RFLA100, untuk flow cell atau batch operational, titanium, tip diameter 22mm, drat luar M14x1, sekitar panjang 125mm (w/o drat), amplitudo rasio sekitar 1:2.4



  • untuk digunakan dengan flange RFLA100, untuk flow cell atau batch operational, titanium, tip diameter 34mm, drat luar M14x1, sekitar panjang 125mm (w/o drat), amplitudo rasio sekitar 1:1.0



  • untuk digunakan dengan flange RFLA100, untuk flow cell atau batch operational, titanium, tip diameter 40mm, drat luar M14x1, sekitar panjang 125mm (w/o drat), amplitudo rasio sekitar 1:0.7



  • untuk operasi batch, titanium, tip diameter 50mm, drat luar M14x1, sekitar panjang 125mm (w/o drat), amplitudo rasio sekitar 1:0.5



  • dengan decoupling osilasi stainless steel flange, untuk aliran sel atau batch operasi, titanium, Tips diameter 50mm, drat luar M14x1, sekitar panjang 125mm (w/o drat), amplitudo rasio sekitar 1:0.5



  • dengan O-ring penyegelan (2xNBR) untuk sonotrode, diameter 100mm, stainless steel, untuk digunakan dengan sonotrodes BS4d18, BS4d22, BS4d34 atau BS4d40, dengan O-Ring (NBR) untuk pemasangan flow cell FC100L1-1S atau FC100L1K-1S



  • decomposable stainless steel reaktor, maks. tekanan 10 Bar, untuk UIP500hdT untuk UIP2000hdT dalam kombinasi dengan sonotrode flange dan berdiri ST2, NBR O-Ring, konektor tabung (1/2 inci) dengan klip



  • decomposable stainless steel reaktor dengan mantel pendingin, maks. tekanan 10 Bar, untuk UIP500hdT untuk UIP2000hdT dalam kombinasi dengan sonotrode flange dan berdiri ST2, NBR O-Ring, tabung konektor (cairan 1/2 inci, pendinginan 1/4 inci) dengan klip



  • untuk flow cells FC100L1-1S atau FC100L1K-1S, untuk pengurangan volume reaktor, untuk digunakan dengan sonotrode BS4d18(F) atau BS4d22(F), NBR O-Ring, stainless steel



  • Insert34, untuk flow cellFC100L1-1S atau FC100L1K-1S, untuk pengurangan volume reaktor, untuk digunakan dengan sonotrode BS4d18(F), BS4d22(F) atau BS4d34(F), NBR O-Ring, stainless steel



  • untuk mekanik peningkatan (atau penurunan) dari amplitudo di sonotrode, amplitudo rasio 1:1.2 (atau 1:0.83), titanium, drat dalam M14x1, untuk digunakan dengan titanium baut bedrat (TiM14x1)



  • untuk mekanik peningkatan (atau penurunan) dari amplitudo di sonotrode, amplitudo rasio 1:1.4 (atau 1:0.71), titanium, drat dalam M14x1, untuk digunakan dengan titanium baut bedrat (TiM14x1)



  • untuk mekanik peningkatan (atau penurunan) dari amplitudo di sonotrode, amplitudo rasio 1:1.8 (atau 1:0. 56), titanium, drat dalam M14x1, untuk digunakan dengan titanium baut berdrat (TiM14x1)



  • untuk mekanik peningkatan (atau penurunan) dari amplitudo di sonotrode, amplitudo rasio 1 (atau 1:0. 45), titanium, drat dalam M14x1, untuk digunakan dengan titanium baut berdrat (TiM14x1)



  • Berdiri untuk prosesor ultrasonik UIP500hdT, UIP1000hdT dan UIP2000hdT

    Elektro-stainless steel, yang halus diperlukan untuk flow cell FC100L1-1S atau FC100L1K-1S, tinggi disesuaikan 370-590mm, nampan pengumpul



  • LabLift, misalnya untuk sonication cairan yang intens di gelas kaca di laboratorium.

    untuk posisi yang mudah dari sampel dalam probe ultrasonik untuk mengontrol kedalaman perendaman, stainless steel, footprint 100x100mm tinggi disesuaikan: 50 ke 125mm



  • Sound Protection Box untuk UIP500hdT, UIP1000hdT dan UIP2000hdT ultrasonicators untuk mengurangi suara yang mewujudkan proses kavitasi.

    UIP500hdT untuk UIP2000hdT, misalnya untuk digunakan dengan berdiri ST2 dan flow cells FC100L1-1S atau FC100L1K-1S
