Essai de fatigue axiale par vibrations ultrasoniques à 20 kHz

Les essais de fatigue axiale constituent un pilier de la science des matériaux et du génie mécanique ; ils visent à évaluer le comportement des matériaux et des composants structurels soumis à des charges cycliques répétées. En soumettant des éprouvettes à des contraintes continues de traction et de compression, les ingénieurs peuvent déterminer les limites de fatigue, prévoir la durée de vie en service et identifier les mécanismes de rupture. Les machines d’essai de fatigue traditionnelles fonctionnent généralement à des fréquences comprises entre 10 et 400 Hz. Bien qu’efficaces pour les essais de fatigue à haut nombre de cycles standard, ces systèmes conventionnels s’avèrent très chronophages lorsqu’il s’agit de caractériser le régime de fatigue à très haut nombre de cycles (VHCF), qui implique des durées de vie dépassant 10⁷ à 10⁹ cycles.

Testez la résistance des matériaux à 20 kHz !

Les essais de fatigue par vibrations ultrasoniques sont destinés aux chercheurs en science des matériaux, aux laboratoires d'essais et aux équipes d'ingénieurs qui doivent évaluer des métaux, des alliages, des assemblages et des matériaux avancés au-delà de (10⁷) cycles de charge – sans les longs temps de fonctionnement des machines de fatigue classiques.

Idéal pour les secteurs de l'aérospatiale, de l'automobile, de l'énergie, de l'industrie manufacturière et de la recherche universitaire&Applications dans lesquelles des essais de fatigue axiale rapides et reproductibles contribuent au développement des matériaux, à l'évaluation de la durabilité et à l'analyse des défaillances.

Avec une source d'excitation de 20 kHz, il est théoriquement possible d'accumuler un milliard de cycles en environ 14 heures de fonctionnement continu.

Contrôle de fatigue par ultrasons (UFT)

Pour pallier les contraintes de temps liées aux méthodes conventionnelles, les essais de fatigue par ultrasons sont devenus une technique incontournable pour la caractérisation rapide des matériaux. Fonctionnant à une fréquence de résonance de 20 kHz, les systèmes à ultrasons accélèrent les cycles de charge d’un facteur compris entre 50 et 2 000 par rapport aux machines traditionnelles. Cette augmentation spectaculaire de la fréquence réduit la durée des essais de plusieurs mois à seulement quelques jours, voire quelques heures, ce qui permet de générer rapidement des courbes complètes de durée de vie en fonction de la contrainte (S-N) et facilite l'étude du comportement des matériaux soumis à des contraintes de très haute fréquence (VHCF) dans les métaux, les alliages et les composites avancés.

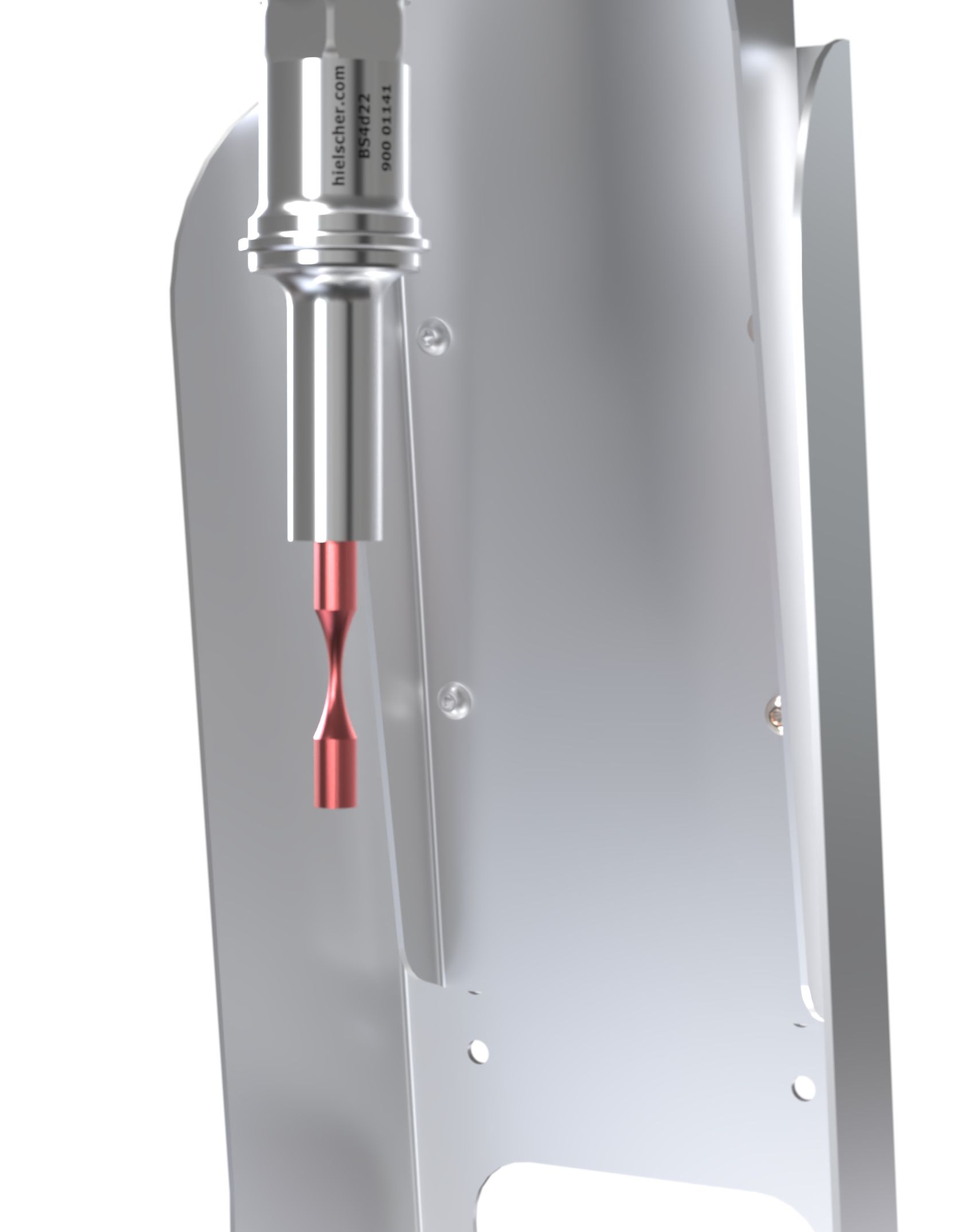

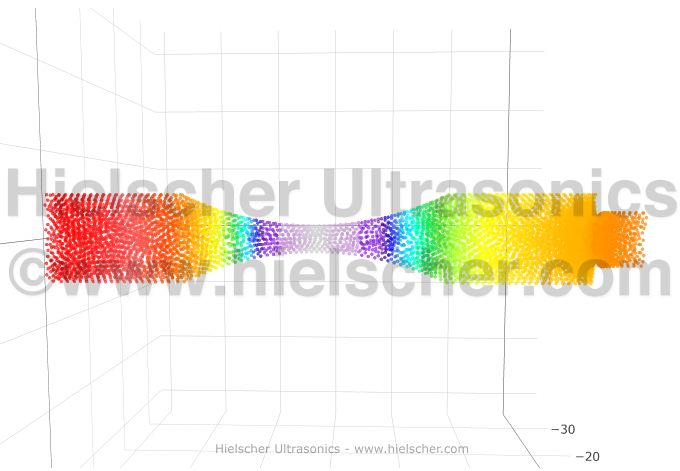

Éprouvette en forme d'os de chien destinée aux essais de fatigue axiale par ultrasons

Le sonicateur UIP1000hdT : fonctionnement et commande

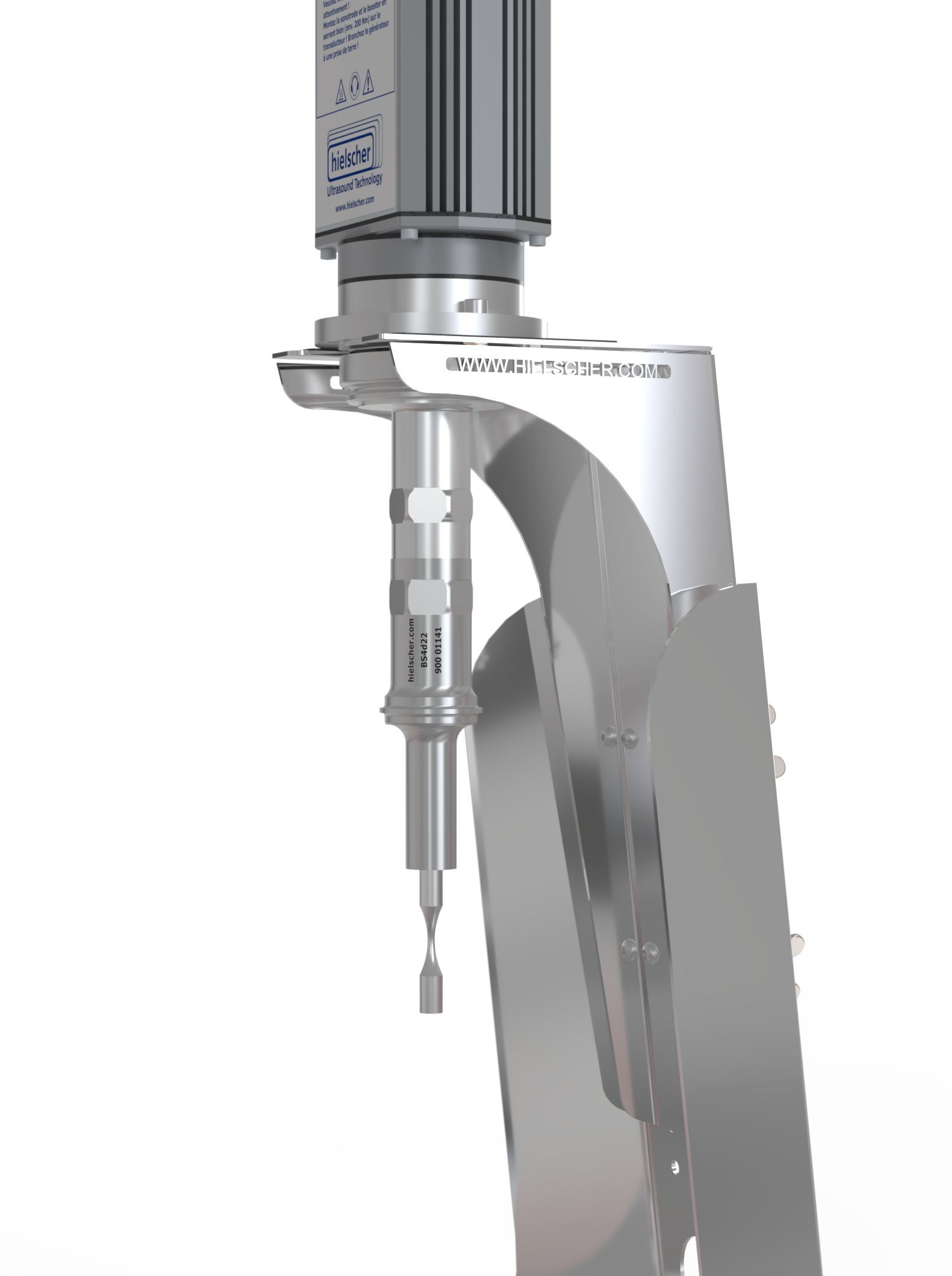

Le Hielscher UIP1000hdT est un processeur ultrasonique haute performance largement utilisé pour les essais de matériaux de précision. Le système repose essentiellement sur des transducteurs piézoélectriques qui convertissent des signaux électriques à haute fréquence en vibrations mécaniques. Lorsqu'il est configuré pour les essais de fatigue axiale, l'UIP1000hdT est associé à un ensemble « booster » et « cornet » qui amplifie ces vibrations et les transmet à l'échantillon d'essai.
Parmi les principales caractéristiques opérationnelles, on peut citer :

• Fréquence de résonance de 20 kHz : Le système fonctionne à une fréquence ultrasonique standard qui propage efficacement des ondes de contrainte axiales à travers des échantillons de fatigue de géométrie standard.
• Diffusion à amplitude contrôlée : L'UIP1000hdT offre un contrôle précis de l'amplitude, généralement réglable au micromètre près. Cela permet aux chercheurs de définir des niveaux de contrainte exacts correspondant à des objectifs spécifiques de déformation ou de charge.
• Rétroaction en boucle fermée : Les systèmes modernes intègrent des capteurs de déplacement (tels que des vibromètres laser Doppler ou des jauges de contrainte) qui transmettent des données en temps réel au contrôleur du sonicateur. Cette boucle de rétroaction ajuste dynamiquement la puissance d'entrée afin de maintenir une amplitude constante, en compensant les variations de rigidité de l'échantillon, de température ou des conditions de fixation.

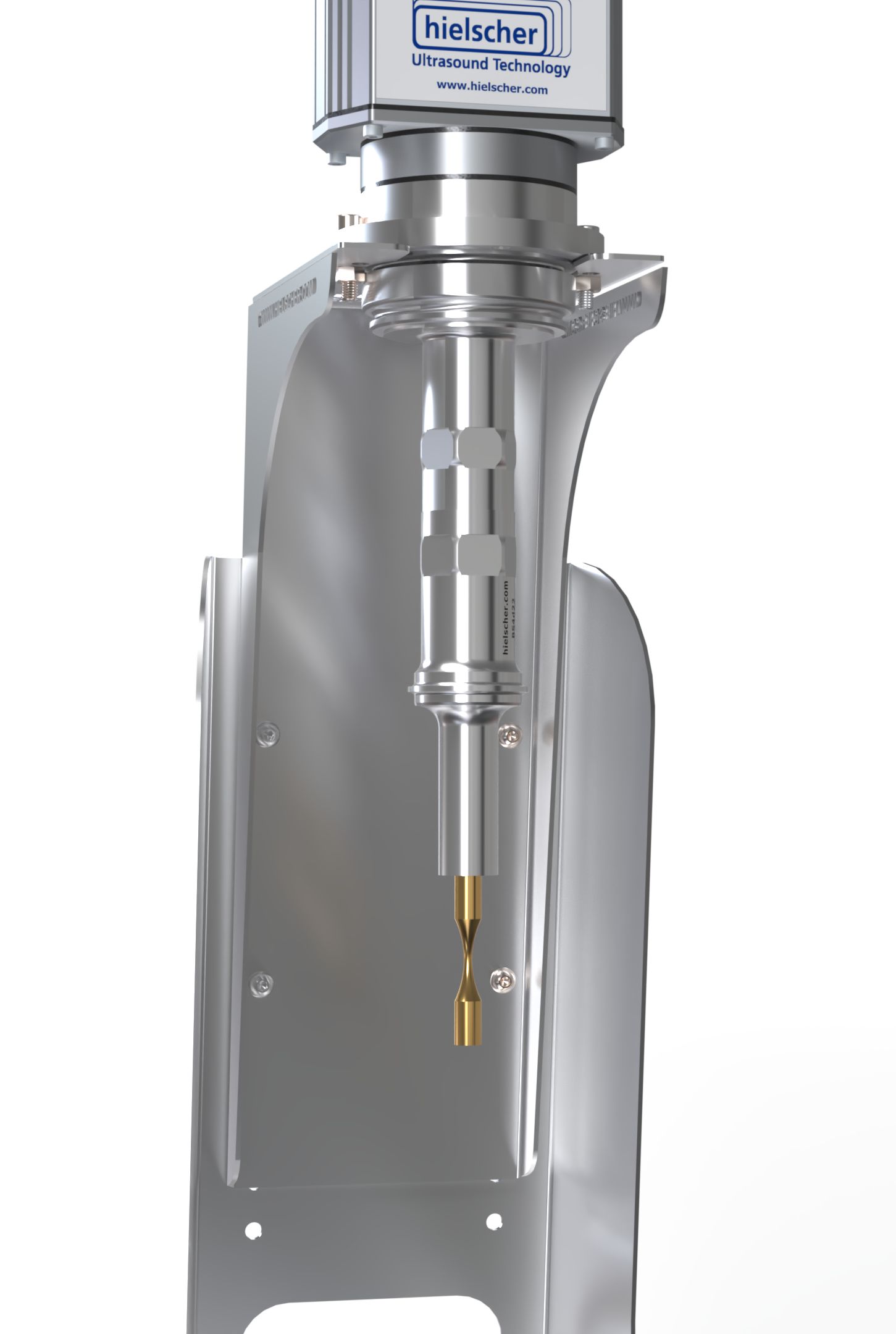

La configuration basée sur l'UIP1000hdT offre une plateforme compacte pour les essais de fatigue axiale accélérée dans les régimes à cycles élevés et à très hauts cycles. Étant donné que la fiabilité des résultats dépend non seulement des vibrations ultrasoniques, mais aussi de la conception résonante de l'éprouvette, d'un étalonnage précis entre amplitude et contrainte, du contrôle de la température et de la surveillance continue de l'ensemble du système de vibration, Hielscher vous accompagne dans la conception de votre installation et fabrique des fixations d'éprouvettes sur mesure.

Éléments à prendre en compte pour les essais de résistance des matériaux par vibration

La mise en œuvre d'un système à ultrasons de 20 kHz, tel que l'UIP1000hdT, pour les essais de fatigue axiale nécessite de prêter une attention particulière à plusieurs facteurs expérimentaux :

1. Exemple de conception : Pour obtenir une résonance à 20 kHz, les échantillons sont généralement usinés selon des géométries en sablier ou en « dog-bone ». Ces formes concentrent les contraintes dans une section étroite tout en s'adaptant à la longueur d'onde acoustique du guide d'ondes ultrasonique.
2. Gestion thermique : Les cycles à haute fréquence génèrent une chaleur interne importante due à l'hystérésis et au frottement des matériaux. Une élévation incontrôlée de la température peut altérer les propriétés des matériaux ou provoquer un ramollissement thermique. Des systèmes de refroidissement efficaces, tels que l'air comprimé dirigé ou des chemises de refroidissement à liquide, sont indispensables pour maintenir les éprouvettes à des conditions proches de la température ambiante.
3. Alignement et conception des dispositifs de fixation : Un alignement axial précis est essentiel pour éviter l'apparition de moments de flexion parasites. Les dispositifs de fixation sur mesure doivent garantir que la corne ultrasonique transmette des ondes axiales pures directement dans l'échantillon, afin de préserver l'intégrité des données.
4. Détection des défaillances : À 20 kHz, la rupture de l'échantillon entraîne un changement brusque de la fréquence de résonance et de l'amplitude. Les systèmes de surveillance suivent ces variations en temps réel afin d'interrompre automatiquement l'essai et d'enregistrer le nombre exact de cycles au moment de la rupture.

Accélérez les essais de fatigue grâce au Sonicator UIP1000hdT

Les essais de fatigue par ultrasons réalisés à l'aide du sonificateur UIP1000hdT constituent une méthode très efficace et précise pour évaluer la résistance des matériaux aux vibrations. En appliquant des vibrations axiales contrôlées à 20 kHz, les chercheurs peuvent rapidement caractériser le comportement en fatigue des matériaux.
