УИП4000хдТ – Ултразвук високих перформанси од 4кВ
УИП4000хдТ испоручује ултразвучну снагу до 4кВ и поуздана је производна машина чак и под захтевним условима. Дизајниран је за индустријске процесе са већом потрошњом енергије и великим количинама. УИП4000хдТ је робустан и моћан ултразвучни процесор.
Типичне примене УИП4000хдТ укључују
- хомогенизација,
- емулговање,
- Дисперсинг &
- фино млевење честица,
- Екстракција,
- малаксација маслиновог уља,
- Растварање или
- сонохемијске реакције као такав
- соно-синтеза и
- соно-катализа.
Овај систем велике снаге је посебно повољан, јер нису потребни додатни расхладни медији, као што су вода или компримовани ваздух. Посебан дизајн овог система омогућава његову употребу у екстремним условима рада, као што су прашина, прљавштина, температура и влажност. Ултразвучни процесор се састоји од титанијума и нерђајућег челика. Прирубница без осцилација се показала веома корисном за интеграцију у машине и постројења. Прилагођен је новим техничким условима у погледу исправног осцилационог понашања.
Модуларни концепт УИП4000хдТ вам пружа моћан систем који штеди простор. Претварач и генератор су смештени одвојено један од другог и повезани су кабловима. Самостални дизајн смањује рад потребан за инсталацију, рад и одржавање на минимум. Више УИП4000хдТ модула може се лако комбиновати у кластере са већим капацитетима процеса.
| Капацитет обраде 4кВ | ||
|---|---|---|
| Процес |
Проток
|
|
| трансестерификација биодизела |
1 до 3м³/х
|
|
| емулговање, на пример уље/вода |
0.4 до 2м³/хр
|
|
| екстракција ћелија, на пример алге |
0.1 до 0.8м³/хр
|
|
| Дисперсинг / деагломерација |
0.02 до 0.4м³/хр
|
|
| мокро млевење и млевење |
0.01 до 0.02м³/хр
|
|
Генерално, проточна ћелија као и ултразвучни претварач налазе се у кућишту од нерђајућег челика са двоструким зидовима који долази са веома ефикасном звучном изолацијом. Ако је потребно, УИП4000хдТ се може користити за соникацију течности у реакторима специфичним за потребе. Наравно, УИП4000хдТ је способан да ради непрекидно при пуној излазној снази (24 сата/7 дана) као и сви ултразвучни системи компаније Хиелсцхер Ултрасоницс.

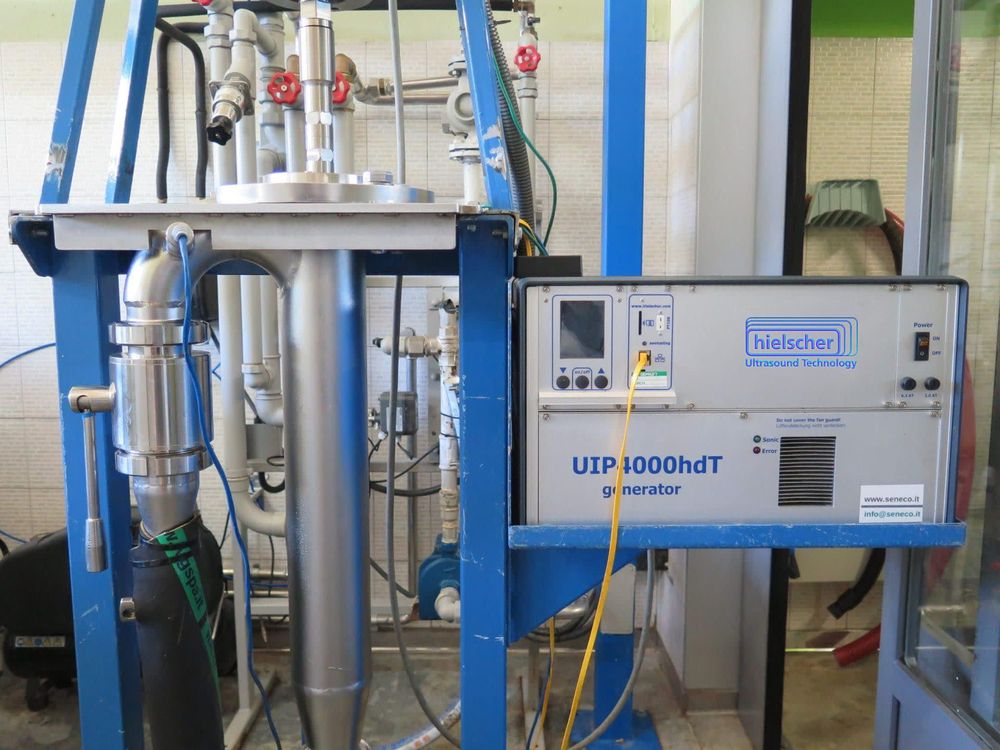

Хиелсцхер УИП4000хдТ – Ултразвучни уређаји високих перформанси од 4кВ за процесе у проточном режиму
УИП4000хдТ на први поглед
- Снажан ултразвучни апарат од 4000 вати
- поуздан за тешке процесе соникације
- Операција 24/7
- индустријски разред
- екран осетљив на додир у боји
- прегледајте даљински управљач
- аутоматско снимање података о снази, амплитуди, времену соникације, температури, притиску
- интегрисана СД/УСБ ЦомбоЦард
- сензор температуре који се може прикључити
- прикључни сензор притиска (опционо доступан)
- ЛАН веза
- Етхернет веза
- нема инсталирања софтвера
- Аутоматско подешавање фреквенције
Екран осетљив на додир у пуној боји
Велико побољшање у оперативном погледу је екран осетљив на додир у боји. Овај екран осетљив на додир и оловку омогућава лако руковање, док су прецизно подешавање радних параметара и приказ подешавања снаге ултразвука загарантовани и комбиновани са највишим комфором за оператера. Дигитални контролни мени је интуитиван за коришћење, сведено на главна подешавања. Подешавање амплитуде/снаге и режим пулса могу се подесити помоћу клизача на додир у боји (са 1%, 5% или 10% снап). Корисник одлучује да ли више воли приказ амплитуде и снаге као колор графиконе или нумерички приказ. Екран се може променити из режима редовног приказа у режим приказа ВЕЛИКИ БРОЈ, који карактерише јак контраст и велика величина слова за побољшану видљивост.
Даљински управљач претраживача
УИП4000хдТ се може контролисати коришћењем било ког уобичајеног претраживача, као што су Интернет Екплорер, Сафари, Фирефок, Мозилла, мобилни ИЕ/Сафари користећи нови ЛАН веб интерфејс. ЛАН веза је врло једноставно плуг-н-плаи подешавање и не захтева инсталацију софтвера. Ултразвучни уређај делује као ДХЦП сервер/клијент и аутоматски захтева или додељује ИП. Уређајем се може управљати директно са ПЦ/МАЦ-а или помоћу прекидача или рутера. Коришћењем опционог унапред конфигурисаног бежичног рутера, уређај се може контролисати са већине паметних телефона или таблет рачунара, нпр. Аппле иПад-а. Користећи прослеђивање портова повезаног рутера, можете да контролишете свој УИП4000хдТ путем интернета са било ког места у свету – ваш паметни телефон или таблет као даљински управљач.
Уграђена мрежа
Још једна паметна карактеристика УИП4000хдТ је рад и контрола преко ЛАН-а (локалне мреже) што олакшава рад и омогућава високу флексибилност обраде. Све информације о процесу соникације се аутоматски снимају на СД/УСБ дата картицу. Сензор који се може прикључити трајно мери температуру, док се опционо доступан сензор притиска може додатно прикључити.
Аутоматско подешавање фреквенције
Као и сви Хиелсцхер ултразвучни уређаји, УИП4000хдТ долази са интелигентним аутоматским подешавањем фреквенције. Када је уређај укључен, генератор ће осетити оптималну радну фреквенцију. Затим ће покретати уређај на овој фреквенцији. То побољшава укупну енергетску ефикасност и поузданост наших ултразвучних уређаја. Све што треба да урадите је да укључите систем. Генератор ће аутоматски извршити подешавање фреквенције за делић секунде.

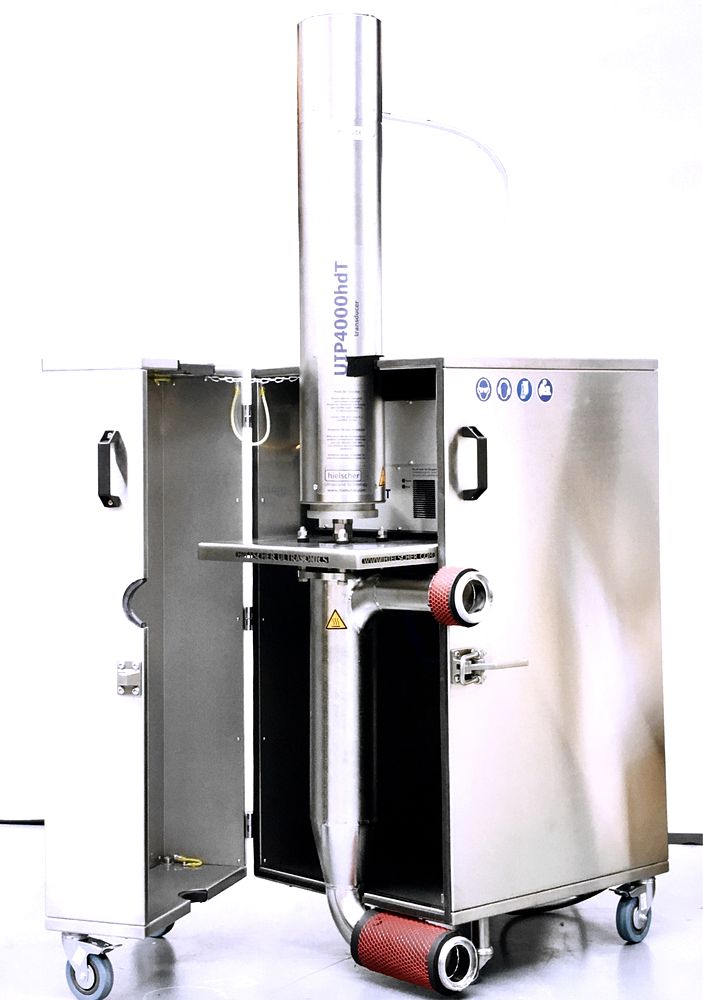

УИП4000хдТ у ормару
Соницатор високих перформанси од 4000 вати
Хиелсцхер Ултрасоницс индустријски соникатори могу да испоруче веома високе амплитуде. Амплитуде до 200 µм могу се лако радити у континуитету у раду 24/7. За још веће амплитуде, доступне су прилагођене ултразвучне сонотроде. Робусност Хиелсцхерове ултразвучне опреме омогућава 24/7 рад у тешким условима иу захтевним окружењима.
Табела у наставку даје вам индикацију приближних капацитета обраде наших ултразвучних апарата:
| Батцх Волуме | Проток | Препоручени уређаји |
|---|---|---|
| 0.5 до 1.5 мЛ | на | ВиалТвеетер |
| 1 до 500 мл | 10 до 200 мл/мин | УП100Х |
| 10 до 2000 мл | 20 до 400 мл/мин | УП200Хт, УП400Ст |
| 0.1 до 20Л | 0.2 до 4Л/мин | УИП2000хдТ |
| 10 до 100 л | 2 до 10 л/мин | УИП4000хдТ |
| на | 10 до 100 л/мин | УИП16000 |
| на | већи | кластер оф УИП16000 |
Соницатор УИП4000хдТ у истраживању и науци
УИП4000хдТ је популаран ултразвучни лабораторијски хомогенизатор од 4000 вати, који се често користи у истраживачким лабораторијама и Р&Д објеката. Испод можете пронаћи листу чињеница о УИП4000хдТ, као и избор научних чланака који садрже соникатор типа сонде УИП4000хдТ. Чланци обухватају разбијање ћелија и екстракцију биоактивних једињења и екстра девичанског маслиновог уља, трансестерификације биодизела и науке о материјалима. Ако тражите одређену примену и сродне научне референце, контактирајте нас.
- ФацтСхеет УИП4000хдТ – Снажан индустријски соникатор од 4000 вати – Hielscher Ultrasonics

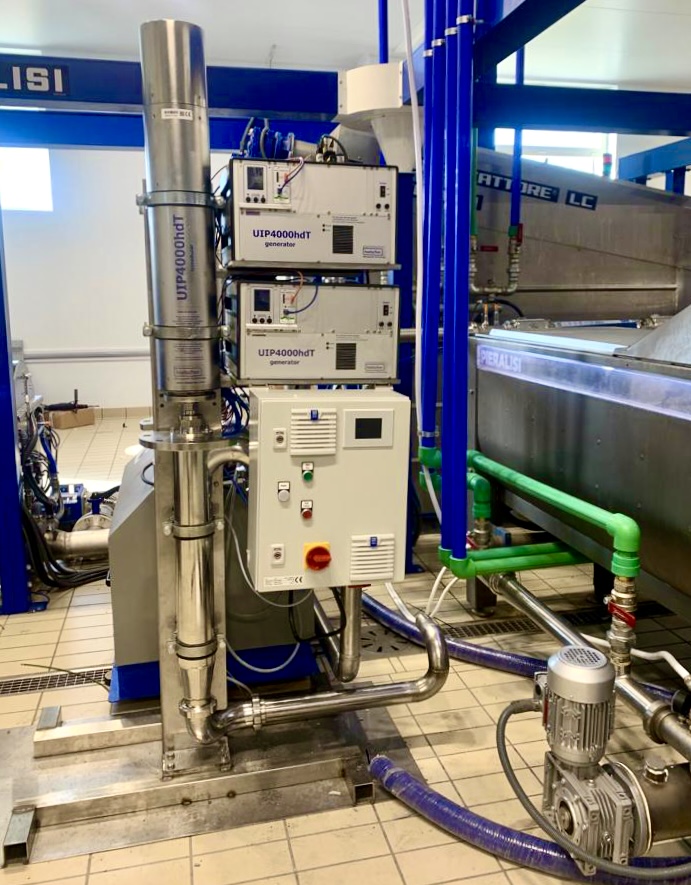

- Антонија Тамборино, Ањезе Татичи, Роберто Романијело, Клаудио Пероне, Соња Еспосто, Алесандро Леоне, Маурицио Сервили (2021): Процена распореда постројења за екстракцију маслиновог уља применом ултразвучне машине велике снаге. Ултразвучна сонохемија, свеска 73, 2021.
- Антонија Тамборино, Ањезе Татичи, Роберто Романијело, Клаудио Пероне, Соња Еспосто, Алесандро Леоне, Маурицио Сервили (2021): Процена распореда постројења за екстракцију маслиновог уља применом ултразвучне машине велике снаге. Ултразвучна сонохемија, свеска 73, 2021.
- Манганиелло Р., Пагано М., Нуцциарелли Д., Циццоритти Р., Томасоне Р., Ди Серио МГ, Гиансанте Л., Дел Ре П., Сервили М., Венезиани Г. (2021): Ефекти ултразвучне технологије на квалитативне особине италијанског екстра девичанског маслиновог уља. Храна. 2021. 22. новембар;10(11):2884.
- Пестерау, Ана-Марија; Сирбу, Родица; Цадар, Емин (2023): Биомедицинске примене засноване на морском колагену добијеном од врста медуза Рхизостома Пулмо екстрахованих из Црног мора. Европски часопис за природне науке и медицину 6, 2023. 89-99.
- Али Гхолами, Фатолах Поурфајаз, Акбар Малеки (2021): Техно-економска процена производње биодизела из уља репице ултразвучном кавитацијом. Енергетски извештаји, том 7, 2021. 266-277.
- Лујан-Факундо, Марија-Хозе; Мендоза-Рока, Хозе-Антонио; Цуартас-Урибе, Б.; Алварез-Бланко, Силвија (2016): Загађивање мембране у преради сурутке и накнадно чишћење ултразвуком за одрживији процес. Часопис за чистију производњу 143, 2016.
Чињенице које вреди знати
Основе ултразвучне хомогенизације
Ултразвучни хомогенизатори се користе за дисперзију, емулзификацију, мокро млевење, нано- & микронизација, екстракција (из биљака и ћелијских ткива), синтеза и катализа хемикалија (тзв. сонохемија) као и дегазација. Ултразвучна хомогенизација се често користи као кровни термин који укључује све ове претходно поменуте апликације. Хомогенизација уз помоћ ултразвука заснива се на принципу рада акустичне кавијације, која настаје када се интензивни ултразвучни таласи спреже у течни медијум. Под интензивним ултразвучним таласима, у медијуму се стварају ситни вакуумски мехурићи, који расту током циклуса високог притиска/ниског притиска ултразвучних таласа. У одређеном тренутку, када микромехурићи достигну енергетски статус, у којем не могу да апсорбују више енергије, они се насилно урушавају. Овај феномен имплозије вакуумског мехурића назива се кавитација. Имплозија вакуумских мехурића генерише ударне таласе, струјање/млазеве течности, висок смицање, високу температуру и разлику притиска са довољно енергије да разбије ковалентне везе, савија молекуле и изазове хемијске реакције.
За најбоље резултате у процесу хомогенизације, ултразвучни процесор и његово подешавање могу се оптимизовати променом следећих варијабли:
- Амплитуда (померање сонотроде) и интензитет
- притисак
- температура
- Посуда за соникацију (серијска или проточна ћелија: величина, геометрија, брзина протока)
Хиелсцхер ултразвучни процесори високих перформанси користе пиезоелектричне генераторе направљене од кристала оловног цирконата титаната. Вибрације се преносе низ титанијумску сирену подешену резонантом на 19-26 кХз. Из трубе ултразвучна вибрација се спаја преко ултразвучне сонотроде (врх, сонда) у течни медијум. Хиелсцхер нуди ултразвучне процесоре са номиналном снагом од 50 до 16.000 вати по ултразвучној јединици и тиме покрива захтеве од малих лабораторијских ултрасоникатора и стоних уређаја до пилот постројења и потпуно комерцијалних ултразвучних јединица за велики проток.
Софистицирана контрола процеса за оптималне резултате соникације
Услови соникације су кључни за излаз, резултате процеса и поновљивост ултразвучних процеса. Поред прецизне контроле излазне снаге ултразвука, подешене амплитудом и интензитетом, важни фактори су температура, притисак и време соникације. Хиелсцхер-ови дигитални ултразвучни процесори долазе са термо-паром који се може прикључити. Опционо је доступан утични сензор притиска. Оба сензора су повезана са ултразвучним генератором који је опремљен интерном СД картицом. Софтвер ултразвучног уређаја уписује све процесне податке (датум, време, амплитуда, ултразвучна енергија, нето енергија, температура, притисак) у ЦСВ датотеку на СД картици. Ово чини ваше соникације упоредивим и поновљивим.
За велике амплитуде потребна је већа излазна снага. Под повећаним оптерећењем као што је висок вискозитет медијума или повишен притисак, потребна је повећана снага ултразвука да би се сонотрода покренула жељеном амплитудом. Што је већа предња површина сонотроде (врх), потребно је више снаге да би се омогућило да резонује. Са већим сонотродом, веће количине се могу обрадити. Хиелсцхерове индустријске сонотроде и каскатроде може испоручити веома велике амплитуде. Амплитуде до 200 µм могу се лако радити у континуитету у раду 24/7. За још веће амплитуде, доступне су прилагођене ултразвучне сонотроде. Чврстоћа Хиелсцхерових ултрасоникатора омогућава рад 24 сата дневно под великим оптерећењем и под захтевним условима.
За већину ултразвучних процеса, температура ултразвучног медијума треба да буде што нижа јер ниске температуре подстичу стварање интензивне кавитације. Хиелсцхер нуди ултразвучне проточне ћелије и реакторе са расхладним омотачем, који подржавају одржавање оптималних температура процеса. Проточне ћелије и реактори су такође под притиском. Под повишеним притисцима долази до интензивније кавитације. Стога, Хиелсцхер нуди реакторе који се лако могу подесити до 300 атм.
Хиелсцхер Ултрасоницс производи ултразвучне сонде различитих величина и облика (нпр каскатроде), што омогућава скалирање свих резултата ултразвучног процеса потпуно линеарно. Са ултразвучним хомогенизаторима од 16кВ и вишеструким типовима сонотрода и реактора са проточним ћелијама, Хиелсцхер је ваш дугогодишњи искусан партнер за ултразвучне процесе на индустријском нивоу. Поред низа стандардних ултразвучних апарата, Хиелсцхер дизајнира и производи прилагођене системе.
