UIP500hdT – Industriële verwerking op kleine schaal

De ultrasone processor UIP500hdT (20 kHz, 500 W) is een apparaat van industriële kwaliteit voor pilottests en kleinschalige verwerking van vloeistoffen. Tot de meest voorkomende toepassingen van de UIP500hdT behoren homogeniseren, dispergeren, emulgeren, desintegreren van cellen en sonochemische reacties. Een kleurentouchscreen, browserafstandsbediening, automatische gegevensprotocollering op een geïntegreerde SD-kaart en temperatuur- en druksensoren zorgen voor een volledige procesbesturing en een hoog bedieningscomfort.

UIP500hdT Sonicator – De kloof tussen laboratorium- en pilotschaal overbruggen

De UIP500hdT is een 500 watt krachtige sonicator van het probe-type die werkt op een ultrasone frequentie van 20 kHz en voldoet aan alle gangbare industriële normen voor mengapparatuur. Daarmee dicht de UIP500hdT sonicator de kloof tussen ultrasone labhomogenisatoren en industriële ultrasone apparaten.
Ultrasone golven in het frequentiebereik van 20 kHz en hoger creëren intense cavitatie in vloeistoffen. De cavitatie-effecten kunnen worden gebruikt voor verschillende toepassingen, zoals: emulgeren, dispergeren, homogeniseren, celverstoring, extractie, deagglomeratie, ontgassen en sonochemische reacties.

De UIP500hdT kan gebruikt worden met een groot aantal accessoires, zoals diverse sonotrodes, boosters en flowcellen. Voor het verwerken van batches groter dan 5 liter raden we over het algemeen aan om te sonificeren met behulp van een flowcelreactor (flowmodus) om een hogere verwerkingsconsistentie te bereiken. Als de UIP500hdT wordt gebruikt voor sonificatie van vloeistoffen in de flowmodus, kan hij doorgaans tussen 0,25 en 2,0 l/min verwerken. Houd er rekening mee dat de werkelijke doorstroomsnelheid afhankelijk is van de toepassing. Zoals al onze apparaten kan de UIP500hdT 24 uur per dag gebruikt worden (24u/7d). Daarom kan deze opstelling ongeveer 0,5 tot 3 m verwerken.3 per dag.
Voor een hogere productiedoorvoer raden we aan een van de volgende apparaten te gebruiken:




Informatieaanvraag




Let op onze privacybeleid.

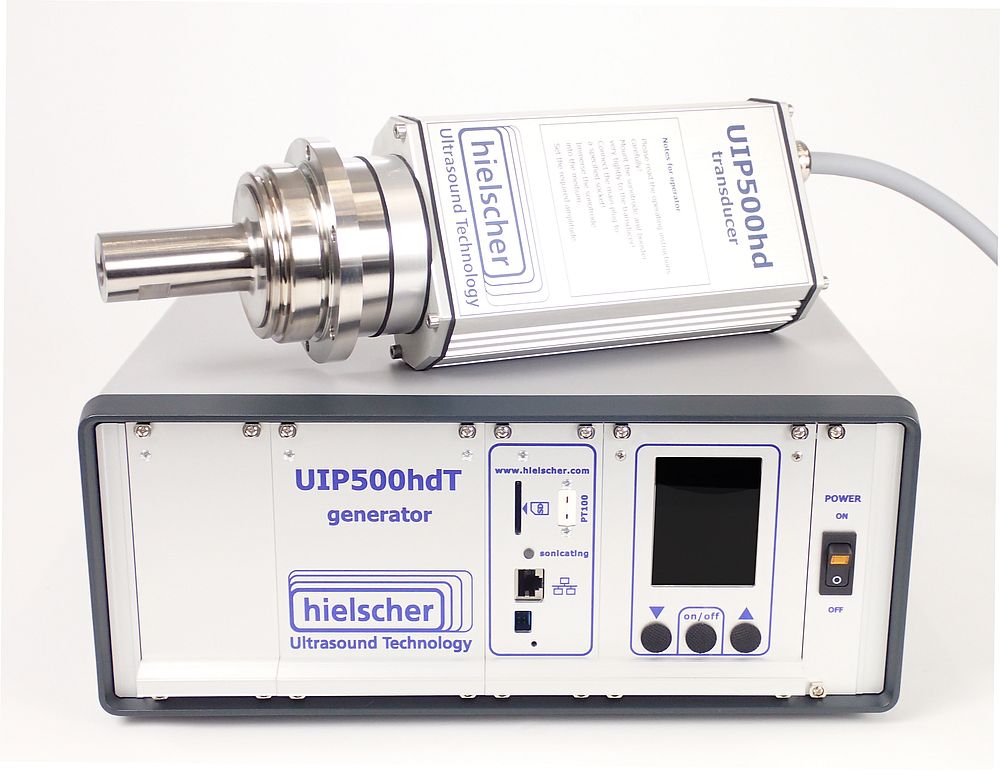

De ultrasone UIP500hdT is een krachtige ultrasone homogenisator van 500 W (Klik om te vergroten!)

UIP500hdT met flowcel

Vermogensechografie met volledige procesregeling

Vermogensechografie is de procesoplossing voor diverse vloeistoftoepassingen, zoals



Ultrasoon gesynthetiseerde nanovloeistoffen zijn efficiënte koelmiddelen en warmtewisselaarvloeistoffen. Thermogeleidende nanomaterialen verhogen de warmteoverdracht en warmteafvoercapaciteit aanzienlijk. Sonificatie is een gevestigde waarde voor de synthese en functionalisatie van thermogeleidende nanodeeltjes en de productie van stabiele, hoogwaardige nanovloeistoffen voor koeltoepassingen.

CNT's dispergeren in polyethyleenglycol (PEG) - Hielscher Ultrasonics

Video miniatuur


De UIP500hdT levert intense ultrasone golven die sterke cavitatie genereren. Ultrasone cavitatie en de resulterende schuifkrachten voeren veeleisende taken probleemloos uit. Om een consistente proceskwaliteit te garanderen, is niet alleen het werkelijke geleverde ultrasone vermogen essentieel, maar moeten alle belangrijke procesparameters worden geregeld. De nieuwe generatie ultrasone processors van hdT stelt de gebruiker in staat om het ultrasone systeem te bedienen via een aanraakscherm of browserafstandsbediening. Alle relevante procesparameters – zoals amplitude, sonificatietijd, temperatuur en druk – worden automatisch geregistreerd en opgeslagen als CSV-bestand op de geïntegreerde SD/USB ComboCard.
Daarmee levert de nieuwe UIP500hdT hetzelfde ultrasone vermogen als zijn voorganger UIP500hd, maar blinkt hij uit met een breed scala aan extra functies, die het ultrasone proces veel gebruiksvriendelijker maken. Vanuit operationeel oogpunt is de nauwkeurige regeling van alle ultrasone procesparameters een absolute sleutelfunctie.

De UIP500hdT heeft de volgende functies:

  • 500 watt vermogen ultrageluid
  • gebouwd voor zwaar gebruik
  • draait 24/7
  • industriële norm
  • kleurenaanraakscherm
  • Browser afstandsbediening
  • gegevensopslag
  • geïntegreerde SD/USB ComboCard
  • temperatuursensor
  • druksensor (optioneel verkrijgbaar)
  • LAN-verbinding
  • Ethernetverbinding
  • geen software-installatie
  • Automatische frequentieafstemming



Ultrasone trillingen en ultrasone trillingen worden gebruikt voor verschillende toepassingen zoals homogenisatie, emulgatie, deagglomeratie, nat malen en voedselverwerking.

Sonde-type sonicators UIP500hdT (500W), UIP1000hdT (1000W) en UIP1500hdT (1500W) – elk uitgerust met een ultrasone flowreactor



Vraag een voorstel aan voor dit item!

Als u een voorstel wilt ontvangen, vult u uw contactgegevens in op het onderstaande formulier. Een typische apparaatconfiguratie is vooraf geselecteerd. U kunt de selectie wijzigen voordat u op de knop klikt om het voorstel aan te vragen.








Geef hieronder aan welke informatie je wilt ontvangen:



  • UIP500 Omvormer

    Bestaande uit ultrasone transducer en generator, ultrasone frequentie 20 kHz, automatisch frequentieafstemsysteem, amplitude 25 micron, amplitude instelbaar van 20 tot 100%, beveiligd tegen drooglopen, transducer IP64-kwaliteit, digitale bediening, met gekleurd aanraakscherm, geïntegreerde afteltimer (0,1 sec. tot 99 dagen), uitschakeling wanneer de uiteindelijke energie-input is bereikt: Ws, Wh, kWh; automatische kalibratie wanneer nodig: bepaling van amplitude-afhankelijk inactief vermogen om de effectieve energie-input te ontlokken, gegevensregistratie: amplitude, vermogen, tijd, temperatuur op interne SD/USB ComboCard (1 GB), weergave en afstandsbediening via browser op PC of MAC zonder software-installatie, met temperatuursensor, temperatuurindicatie: °C, °F (-50°C tot 200°C), temperatuurbewaking: variabele uitschakel-/inschakelpunten (-50°C - 200°C), 3m kabel omvormer naar generator, met montagegereedschap, titanium hoorn met binnendraad M14x1



  • voor gebruik met flens RFLA100, voor flowcel- of batchbedrijf, titanium, puntdiameter 18 mm, buitendraad M14x1, ca. lengte 125mm (zonder schroefdraad), amplitudeverhouding ca. 1:3,5



  • voor gebruik met flens RFLA100, voor flowcel- of batchbedrijf, titanium, puntdiameter 22 mm, buitendraad M14x1, ca. lengte 125mm (zonder schroefdraad), amplitudeverhouding ca. 1:2,4



  • voor gebruik met flens RFLA100, voor flowcel- of batchbedrijf, titanium, puntdiameter 34 mm, buitendraad M14x1, ca. lengte 125mm (zonder schroefdraad), amplitudeverhouding ca. 1:1,0



  • voor gebruik met flens RFLA100, voor flowcel- of batchbedrijf, titanium, puntdiameter 40 mm, buitendraad M14x1, ca. lengte 125mm (zonder schroefdraad), amplitudeverhouding ca. 1:0,7



  • voor batchverwerking, titanium, puntdiameter 50 mm, buitendraad M14x1, ca. lengte 125mm (zonder schroefdraad), amplitudeverhouding ca. 1:0,5



  • met oscillatie-ontkoppeling roestvrijstalen flens, voor flowcel- of batchbedrijf, titanium, tipdiameter 50 mm, buitendraad M14x1, ca. lengte 125mm (zonder schroefdraad), amplitudeverhouding ca. 1:0,5



  • met O-ring afdichting (2xNBR) aan de sonotrode, diameter 100mm, roestvrij staal, voor gebruik met sonotrodes BS4d18, BS4d22, BS4d34 of BS4d40, met O-ring (NBR) voor montage aan flowcellen FC100L1-1S of FC100L1K-1S



  • decomposeerbare roestvaststalen reactor, max. druk 5 bar, voor UIP500hdT tot UIP2000hdT in combinatie met sonotrodeflens en statief ST2, NBR O-ringen, buisconnectoren (1/2 inch) met clip
    (aangepaste doorstroomcellen met een druk tot 100 barg zijn beschikbaar op aanvraag)



  • afbreekbare reactor van roestvrij staal met koelmantel, max. druk 5 bar, voor UIP500hdT tot UIP2000hdT in combinatie met sonotrode flens en statief ST2, NBR O-ringen, slangaansluitingen (vloeistof 1/2 inch, koeling 1/4 inch) met clip
    (aangepaste doorstroomcellen met een druk tot 100 barg zijn beschikbaar op aanvraag)



  • voor doorstroomcellen FC100L1-1S of FC100L1K-1S, voor verkleining van het reactorvolume, voor gebruik met sonotrode BS4d18(F) of BS4d22(F), NBR O-ringen, roestvrij staal



  • Inzetstuk34, voor doorstroomcellen FC100L1-1S of FC100L1K-1S, voor verkleining van het reactorvolume, voor gebruik met sonotrode BS4d18(F), BS4d22(F) of BS4d34(F), NBR O-ringen, roestvrij staal



  • voor mechanische toename (of afname) van de amplitude aan de sonotrode, amplitude verhouding 1:1.2 (of 1:0,83), titanium, binnendraad M14x1, voor gebruik met titanium draadbouten (TiM14x1)



  • voor mechanische toename (of afname) van de amplitude aan de sonotrode, amplitude verhouding 1:1.4 (of 1:0,71), titanium, binnendraad M14x1, voor gebruik met titanium draadbouten (TiM14x1)



  • voor mechanische toename (of afname) van de amplitude aan de sonotrode, amplitude verhouding 1:1.8 (of 1:0,56), titanium, binnendraad M14x1, voor gebruik met titanium draadbouten (TiM14x1)



  • voor mechanische toename (of afname) van de amplitude aan de sonotrode, amplitude verhouding 1:2.2 (of 1:0,45), titanium, binnendraad M14x1, voor gebruik met titanium draadbouten (TiM14x1)



  • Standaard voor ultrasone processors UIP500hdT, UIP1000hdT en UIP2000hdT

    elektrolytisch gepolijst roestvrij staal, vereist voor doorstroomcellen FC100L1-1S of FC100L1K-1S, instelbare hoogte 370 tot 590 mm, opvangbak



  • LabLift, bijvoorbeeld voor intensieve sonicatie van vloeistoffen in glazen bekers in het laboratorium.

    voor het eenvoudig positioneren van monsters onder de ultrasone sondes om de onderdompelingsdiepte te regelen, roestvrij staal, voetafdruk 100x100mm, verstelbare hoogte: 50 tot 125mm



  • Geluidsbeschermingsbox voor ultrasone UIP500hdT, UIP1000hdT en UIP2000hdT om de geluidsemissie van cavitatie te verminderen.

    UIP500hdT tot UIP2000hdT, bijvoorbeeld voor gebruik met statief ST2 en flowcellen FC100L1-1S of FC100L1K-1S.


Let op onze privacybeleid.




Sonicator met kleurenaanraakscherm

Gekleurd touchscreen voor een comfortabele bediening van Hielscher sonicatorsHet gekleurde aanraakscherm is een geweldige verbetering die het apparaat nog gebruiksvriendelijker maakt. Het aanraak- en stylusgevoelige scherm is eenvoudig te bedienen en garandeert een nauwkeurige instelling van de bedrijfsparameters en de weergave van het ingestelde ultrasone vermogen. Het digitale bedieningsmenu is intuïtief te gebruiken en heeft een duidelijk gestructureerd instellingenmenu. De instelling van de amplitude/het vermogen en de pulsmodus kunnen worden aangepast met een gekleurde schuifregelaar (met een klik van 1%, 5% of 10%). De gebruiker bepaalt zelf of hij de voorkeur geeft aan de weergave van amplitude en vermogen als gekleurde staafdiagrammen of als numerieke weergave. Het display kan worden omgeschakeld van de normale weergavemodus naar de BIG NUMBER-modus, waarbij een hoog contrast en een groot lettertype de leesbaarheid vergroten.

De UIP500hdT bedienen via de browserafstandsbediening

Hielscher ultrasone machines kunnen op afstand worden bediend via browserbesturing. Sonicatieparameters kunnen worden bewaakt en nauwkeurig worden aangepast aan de procesvereisten. Dankzij de nieuwe LAN-webinterface kan de UIP500hdT worden bediend met elke gangbare browser, zoals Internet Explorer, Safari, Firefox, Mozilla en mobiele IE/Safari. De LAN-verbinding is een eenvoudige plug-n-play installatie die geen software-installatie vereist. Het ultrasone apparaat fungeert als DHCP-server/-cliënt en vraagt automatisch een IP aan of wijst deze toe. Het apparaat kan rechtstreeks vanaf de PC/MAC of met behulp van een switch of router worden bediend. Met behulp van een optionele vooraf geconfigureerde draadloze router kan het apparaat worden bediend vanaf de meeste smartphones of tabletcomputers, zoals de Apple iPad. Met behulp van port-forwarding van een aangesloten router kun je je UIP500hdT overal ter wereld via internet bedienen. – gebruik je smartphone of tablet als afstandsbediening.

Ingebouwd netwerk

De UIP500hdT kan bediend en bestuurd worden via LAN (local area network, zie kader rechts) wat de bediening vergemakkelijkt en een hoge verwerkingsflexibiliteit mogelijk maakt. Alle informatie van het sonicatieproces wordt automatisch opgeslagen op een SD/USB-datakaart. Een insteekbare sensor meet permanent de temperatuur. Een optioneel verkrijgbare druksensor kan worden aangesloten om de druk te registreren.

Automatische frequentieafstemming

Alle Hielscher ultrasone apparaten zijn uitgerust met een intelligente automatische frequentieafstemming. Wanneer het apparaat wordt ingeschakeld, detecteert de generator de optimale werkfrequentie en zorgt ervoor dat het apparaat op deze frequentie werkt. De automatische frequentieafstemming verbetert de algehele energie-efficiëntie en betrouwbaarheid van onze ultrasone apparaten.

Sonicator met industriële kwaliteit en uitstekende efficiëntie

De UIP500hdT is gebouwd voor commerciële productie en voldoet aan industriële normen. Het robuuste, duurzame ontwerp heeft zich bewezen in vele commerciële installaties wereldwijd waar het wordt gebruikt voor productie en zware toepassingen. Deze ultrasone processor heeft zeer weinig onderhoud nodig, is eenvoudig te installeren en eenvoudig te reinigen. Er zijn ook speciale flowcelreactoren verkrijgbaar die voldoen aan de geavanceerde CIP (clean-in-place) en SIP (sterilize-in-place) vereisten. De transducer van de UIP500hdT is IP64, zodat hij in veeleisende omgevingen geïnstalleerd kan worden. De transducer kan vuil, stof, vocht, buitengebruik enz. aan, terwijl de generator op afstand in een andere ruimte kan worden geplaatst.
(Klik voor een grotere weergave!) De algehele energie-efficiëntie is belangrijk voor de ultrasone verwerking van vloeistoffen. De efficiëntie beschrijft hoeveel van het vermogen wordt overgebracht van de stekker naar de vloeistof. Onze ultrasone homogenisatoren hebben een totale efficiëntie van meer dan 80%.
Onze ultrasone apparaten hebben een zeer hoog rendement bij de omzetting van elektrische energie in mechanische oscillaties van de sonotrode, zodat de transducers van onze tafelmodel ultrasone apparaten een gesloten behuizing hebben. Er zijn geen ventilatiesleuven in de behuizing van de transducer. Omdat het energieverlies, dat een opwarming in de gesloten transducerbehuizing zou veroorzaken, zeer laag is, is er geen geforceerde koeling nodig, zoals perslucht of water. Het belangrijkste feit is echter dat er meer energie wordt omgezet in ultrasone golven in de vloeistof, wat resulteert in een intensere sonicatie. De totale energie-efficiëntie van de UIP500hdT is ongeveer 80-90% vanaf de voedingsplug in de vloeistof (klik op de afbeelding hierboven om de grafiek te vergroten).

Sonicator met volledige amplituderegeling en uitstekende prestaties

Ultrasone cavitatie in waterDe UIP500hdT kan het volgende doen permanent op 500W. Het vermogen wordt overgebracht met een gecontroleerde amplitude, zodat de verplaatsing van de mechanische ultrasone trillingen op de sonotrode constant is onder alle belastingsomstandigheden (bijv. bij fluctuerende drukken, viscositeiten etc.). Je kunt de amplitude veranderen van 20 tot 100% bij de generator en door een van de verschillende boosterhoorns te monteren. De gekozen amplitude wordt constant gehouden terwijl elk materiaal bij elke druk wordt gesoneerd. Hierdoor hebt u volledige controle over de belangrijkste ultrasone parameter: Amplitude.

De sonde-sonicator UIP500hdT wordt gebruikt voor het verwerken van kleine tot middelgrote volumes in batch- of doorstroommodus.

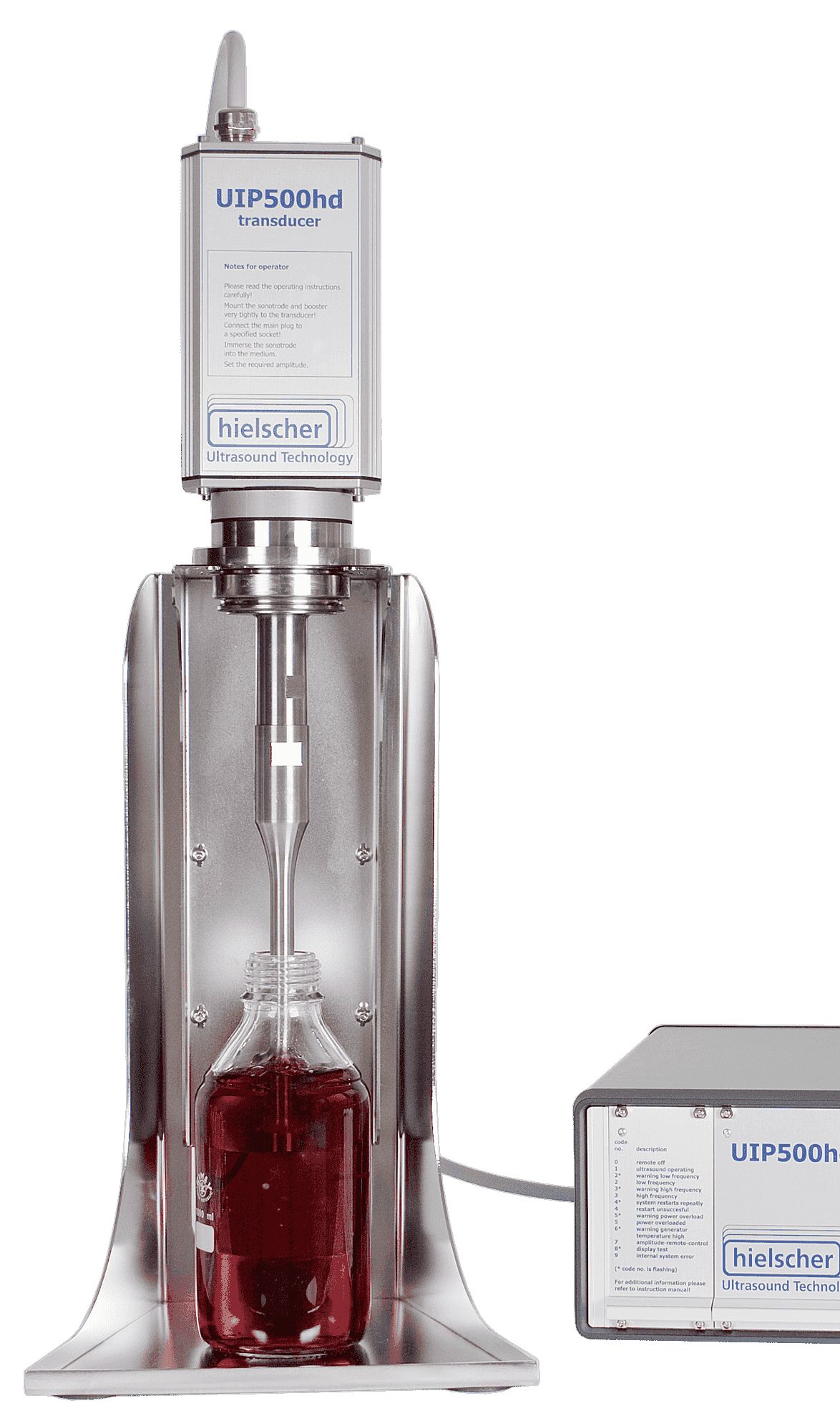

Ultrasone processor op werkbank UIP500hdT (500 watt, 20 kHz)

Informatieaanvraag




Let op onze privacybeleid.




Upgrade!
Als u een voorganger hebt, zoals de UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, kunt u uw apparaat upgraden naar de digitale hdT-versie. Klik hier voor meer informatie over de upgrade van de hd- naar de hdT-versie!


De Ultrasonicator UIP500hdT in onderzoek en wetenschap

De UIP500hdT is een 500 watt krachtige ultrasone homogenisator die de kloof tussen laboratorium en industrie overbrugt en daarom vaak wordt gebruikt in onderzoekslaboratoria en R&T-laboratoria.&D faciliteiten. Hieronder vindt u een selectie van wetenschappelijke artikelen waarin de ultrasone processor UIP500hdT wordt gebruikt. De artikelen hebben betrekking op verschillende toepassingen, zoals ultrasone extractie van bioactieve ingrediënten uit plantaardig materiaal, inactivering van bacteriën (pasteurisatie) en ultrasoon gestimuleerde omestering van oliën en vetten tot biodiesel. Als u op zoek bent naar een specifieke toepassing en bijbehorende wetenschappelijke referenties, neem dan contact met ons op.
