UIP1000hdT – Krachtig en veelzijdig Homogeniseerapparaat

De UIP1000hdT (1000 W, 20 kHz) is een krachtige en flexibele ultrasoon apparaat voor lab testen en industriële verwerking van vloeistoffen. Het wordt gebruikt voor toepassingen zoals emulgering, Dispergeren & deeltjes fijnmalen, lysis & extractie, Het oplossen of Sonochemical Reacties. Kleuren touch screen, browser afstandsbediening, automatische gegevensregistratie, geïntegreerde SD en pluggen temperatuur- en druksensoren maken het precies procesbesturing en bedieningscomfort..

De UIP1000hdT is de krachtige band tussen laboratorium testen en de industriële verwerking van vloeistoffen. Het combineert de flexibiliteit en eenvoudige bediening vereist in de onderzoek en ontwikkeling met een uitstekende prestatie in zware operatie. Daarom wordt deze enkele inrichting gebruikt voor labschaal haalbaarheid testen, procesoptimalisatie en proces demonstratie voor ultrasone vloeibare processen.

Aanpasbaar systeem te vervullen R&Behoeften

Aangezien de UIP1000hdT is zeer flexibel en aanpasbaar wordt gebruikt in veel R&D-faciliteiten en universiteiten, vandaag. De flexibiliteit van de UIP1000hdT is het resultaat van een uitgebreide lijst met veelvuldige accessoires, zoals sonotrodes, boosters en flowcellen. In combinatie met een sonotrode en de standaard kunt u monsters van bekerglazen sonificeren (klik om de afbeelding te vergroten) om verschillende vloeibare formuleringen te testen op hun respons op ultrasoonapparaat. Voor de verwerking van partijen van meer dan 5 liter adviseren wij over het algemeen om ultrasone trillingen te gebruiken met behulp van een stroomcelreactor (stroommodus) om een ​​betere verwerkingskwaliteit te verkrijgen. Bij gebruik met een flowcel (rechterfoto) kunt u grotere monsters in recirculatie laten lopen om de correlatie tussen parameters vast te stellen, zoals amplitude, druk en vloeibare samenstelling en de procesresultaten en efficiëntie. Wanneer het wordt gebruikt voor het ultrasoonapparaat van vloeistoffen in de stroommodus, kan de UIP1000hdT doorgaans tussen 0,5 en 4,0 l / min verwerken (de werkelijke snelheid hangt af van uw proces). Zoals de UIP1000hdT is volledige industriële kwaliteit, Deze kan 24 uur per dag (24u / 7d). Een UIP1000hdT kunnen meestal verwerken ca.. 1 tot 5m3 per dag. Voor hogere productie doorzet, raden we met behulp van meerdere eenheden of een van de grotere ultrasone apparaten:

High Power en Full Process Control

Krachtige sonificatie is de procesoplossing voor vele verwerkingstoepassingen, zoals vloeibare emulgeren, Dispergeren, frezen of Het oplossen. De UIP1000hdT zorgt voor intensieve ultrasone golven om veeleisende taken te vervullen zonder problemen. Om een ​​constante te verzekeren proceskwaliteit, Niet alleen de geleverde vermogen is van essentieel belang, de controle en bewaking van alle belangrijke procesparameters is essentieel. De nieuwe generatie HDT ultrasonicators kan de bestuurder de ultrasone inrichting besturen via touchscreen of browser afstandsbediening. Alle relevante procesparameters – zoals amplitude, sonicatie tijd, temperatuur en druk – worden automatisch opgenomen en opgeslagen als CSV-bestand op de geïntegreerde SD-kaart.

Daardoor, de nieuwe UIP1000hdT biedt dezelfde ultrasone macht als de voorganger UIP1000hd, maar blinkt uit met een breed scala aan extra functies, die de ultrasone proces veel gebruikersvriendelijker maakt. Vanuit operationeel uitzicht, de nauwkeurige controle van ultrasone procesparameters absolute sleutelfuncties.

De UIP1000hdT in één oogopslag

  • 1000 watt krachtige ultrasonicator
  • betrouwbaar voor zware ultrasoonapparaat processen
  • 24/7 gebruik
  • industriële kwaliteit
  • full colour touch display
  • browser afstandsbediening
  • gegevensopname procesparameters
  • geïntegreerde SD-kaart
  • temperatuursensor
  • druksensor (optioneel aanwezig)
  • lAN-verbinding
  • Ethernet-verbinding
  • geen installatie van software
  • automatische frequentieregeling

Het volledige Kleurenaanrakingsscherm

Gekleurde touch display van de nieuwe HDT reeks industriële ultrasonicators Hielscher'sHet gekleurde aanraakscherm is een geweldige verbetering waardoor het apparaat nog gebruiksvriendelijker is. Het aanraak- en stiftgevoelige scherm zorgen voor eenvoudige bediening en garanderen de nauwkeurige instelling van bedrijfsparameters en de weergave van de ultrasone vermogensinstelling. Het digitale bedieningsmenu is intuïtief in gebruik en heeft een duidelijk gestructureerd instellingenmenu. De amplitude / power-instelling en de pulsmodus kunnen worden aangepast met een gekleurde aanraakschuifregelaar (met 1%, 5% of 10% snap). De gebruiker beslist, als hij de weergave van amplitude en kracht verkiest als gekleurde staafgrafieken of numerieke weergave. Het display kan worden gewijzigd van de normale weergavemodus naar GROOT AANTAL modus, waar een hoog contrast en grote lettergrootte de leesbaarheid vergroten.

browser afstandsbediening

Hielscher industriële verwerkers van de HDT serie kan comfortabel en gebruiksvriendelijk te bedienen via browser afstandsbediening zijn. Door zijn nieuwe LAN webinterface kan de UIP1000hdT worden gecontroleerd met behulp van een gewone browser, zoals Internet Explorer, Safari, Firefox, Mozilla, mobiele IE / Safari. De LAN-verbinding is een eenvoudige plug-n-play-installatie die geen installatie van software vereist. De ultrasone inrichting werkt als DHCP-server / client en verzoeken of een IP automatisch. De inrichting kan direct worden aangesloten op het PC / MAC of via een switch of router. Met een optionele vooraf geconfigureerde router, kan de inrichting worden bediend meeste smartphones of tablets, b.v. de Apple iPad. Met behulp van de port-forwarding van een aangesloten router, kunt u uw UIP1000hdT bedienen via internet vanaf elke plek in de wereld – het gebruik van uw smartphone of tablet als afstandsbediening.

Ingebouwde Network

De UIP1000hdT kan worden bediend en bestuurd via LAN (local area network, zie rechter kader) die de werking vergemakkelijkt en maakt hoge flexibiliteit verwerking. Alle informatie van de sonificatie wordt met behulp van SD-gegevenskaart automatisch. Een inplugbare sensor meet de temperatuur permanent. Een los verkrijgbare druksensor kan bovendien worden aangesloten op de drukverschillen.

automatische frequentieregeling

Alle Hielscher ultrasone apparaten zijn uitgerust met een intelligente automatische frequentie tuning. Wanneer het apparaat wordt ingeschakeld, zal de generator de optimale werkfrequentie detecteren en zorgt ervoor dat het apparaat werkt op deze frequentie. De automatische frequentie tuning verbetert de algehele energie-efficiëntie en betrouwbaarheid van onze ultrasone apparaten.

Industrial Grade en uitstaande Rendement

De UIP1000hd is ontworpen en gebouwd voor de commerciële productie. Het bewijst zijn solide, duurzaam ontwerp in meer dan duizend commerciële installaties wereldwijd waar het wordt gebruikt in het dagelijks productie. Deze ultrasone processor vereist weinig onderhoud, Is eenvoudig te installeren en eenvoudig te reinigen en te ontsmetten. Speciale stroom cel reactoren aan de geavanceerde CIP (clean-in-place) en SIP (steriliseer-in-place) eisen beschikbaar zijn, ook. De transducer van de UIP1000hdT is IP65 rang, Zodat het kan worden geïnstalleerd in veeleisende omgevingen (Vuil, stof, vocht, enz. Buiten werking), terwijl de generator kan op afstand worden geplaatst in een ander gebied.(Klik voor grotere weergave!) De totale energie-efficiëntie is belangrijk voor de ultrasone trillingen van vloeistoffen. De efficiëntie beschrijft hoeveel van het vermogen wordt overgebracht van de stekker in de vloeistof. Onze ultrasoonapparaat apparaten hebben een totaal rendement van meer dan 80%.
Omdat ultrasone apparaten Hielscher's hebben een zeer hoge efficiëntie bij de omzetting van elektrische energie in mechanische trillingen van de sonotrode, kunnen onze transducer worden ingebouwd in gesloten behuizingen. Er zijn geen roosters in de transducer geval. Aangezien het energieverlies, wat zou leiden tot een opwarming in de gesloten transducer behuizing is zeer laag, geen geforceerde koeling, zoals gecomprimeerde lucht of water nodig. Belangrijker betekent dit dat meer energie wordt overgebracht op de vloeistof, resulterend in een beter ultrasoonapparaat. De totale energie-efficiëntie van de UIP1000hdT is ongeveer. 80-90% van de stekker in de vloeistof (Klik op de afbeelding hierboven om de kaart te vergroten).

Volledige Amplitude Control and High Performance

De UIP1000hdT kan draaien op 1000W continu. Het vermogen wordt overgebracht bij een gecontroleerde amplitude, zodat de omvang van de mechanische ultrasone trillingen aan de sonotrode onder alle belastingsomstandigheden constant is. U kunt de amplitude veranderen van 20 naar 100% bij de generator en door gebruik te maken van verschillende boosterhoorns. De gekozen amplitude wordt constant gehouden, terwijl de geluidskwaliteit van elk materiaal bij elke druk constant wordt gehouden. Deze functie geeft u volledige controle over de belangrijkste ultrasoonapparaat parameter: Amplitude.

Vraag een voorstel voor deze post!

Om een ​​voorstel te ontvangen, neem dan zet je contactgegevens in het onderstaande formulier. Een typische configuratie inrichting voorgeselecteerd. Voel je vrij om de selectie te herzien voordat u op de knop om het voorstel aan te vragen.








Geef hieronder aan welke informatie u wenst te ontvangen:




  • 1000 watt bestaande uit ultrasone transducer en generator, ultrasone frequentie 20 kHz, automatisch frequentie-afstemmingssysteem, amplitude 25 micron, instelbare amplitude van 20 tot 100%, beveiligd tegen drooglopen, transducer IP64 kwaliteit, digitale bediening, met gekleurd aanraakscherm, geïntegreerde countdown-timer (0,1 seconde tot 99 dagen), stop wanneer de uiteindelijke energie-invoer is bereikt: Ws, Wh, kWh; automatische kalibratie indien nodig: bepaling van amplitude-afhankelijk inactief vermogen om de effectieve energie-input te disslpayen, gegevensregistratie: amplitude, vermogen, tijd, temperatuur op interne SD-kaart (1GB), display en afstandsbediening via browser op pc of MAC zonder software-installatie , met temperatuursensor, temperatuurindicatie: ° C, ° F (-50 ° C tot 200 ° C), temperatuurbewaking: variabele uitschakel / aan-punten (-50 ° C - 200 ° C), 3 m kabelomvormer naar generator , met montagegereedschap, titanium hoorn met binnendraad M14x1



  • voor gebruik met flens RFLA100 voor stroomcel of batch operatie, titanium, tip diameter 18mm, Buitendraad M14x1, approx. lengte 125mm (w / o schroefdraad), amplitudeverhouding ca. 1: 3,5



  • voor gebruik met flens RFLA100 voor stroomcel of batch operatie, titanium, tip diameter 22mm, Buitendraad M14x1, approx. lengte 125mm (w / o schroefdraad), amplitudeverhouding ca. 1: 2,4



  • voor gebruik met flens RFLA100 voor stroomcel of batch operatie, titanium, tip diameter 34mm, Buitendraad M14x1, approx. lengte 125mm (w / o schroefdraad), amplitudeverhouding ca. 1: 1,0



  • voor gebruik met flens RFLA100 voor stroomcel of batch operatie, titanium, tip diameter 40mm, Buitendraad M14x1, approx. lengte 125mm (w / o schroefdraad), amplitudeverhouding ca. 1: 0,7



  • voor batch operatie, titanium, tip diameter 50mm, Buitendraad M14x1, approx. lengte 125mm (w / o schroefdraad), amplitudeverhouding ca. 1: 0,5



  • met oscillatie ontkoppeling roestvrij stalen flens, voor stroming cel of batch operatie, titanium, tip diameter 50mm, Buitendraad M14x1, approx. lengte 125mm (w / o schroefdraad), amplitudeverhouding ca. 1: 0,5



  • met O-ringafdichting (2xNBR) aan de sonotrode, diameter 100 mm, roestvrij staal, voor gebruik met sonotrodes BS4d18, BS4d22, BS4d34 of BS4d40, met O-ring (NBR) voor montage op cellen stromen FC100L1-1S of FC100L1K-1S



  • ontleedbare roestvrijstalen reactor, max. 10 bar, om te UIP500hdT UIP2000hdT in combinatie met sonotrode flens en staan ​​ST2, NBR O-ringen, buisverbindingen (1/2 inch) met clip



  • ontleedbare roestvrijstalen reactor met koelmantel, Max. 10 bar, om te UIP500hdT UIP2000hdT in combinatie met sonotrode flens en staan ​​ST2, NBR O-ringen, buisverbindingen (vloeistof 1/2 inch, 1/4 inch koelen) met clip



  • voor stroming cellen FC100L1-1S of FC100L1K-1S, voor vermindering van het reactorvolume, voor gebruik met sonotrode BS4d18 (F) of BS4d22 (F), NBR O-ringen, RVS



  • Insert34 voor flowcellen FC100L1-1S of FC100L1K-1S, voor vermindering van het reactorvolume, voor gebruik met sonotrode BS4d18 (F), BS4d22 (F) of BS4d34 (F), NBR O-ringen, RVS



  • mechanische verhoging (of verlaging) van de amplitude op de sonotrode, amplitude verhouding 1: 1,2 (Of 1: 0,83), titaan, vrouwelijke threads M14x1, voor gebruik met titanium bouten thread (TiM14x1)



  • mechanische verhoging (of verlaging) van de amplitude op de sonotrode, amplitude verhouding 1: 1,4 (Of 1: 0.71), titaan, vrouwelijke threads M14x1, voor gebruik met titanium bouten thread (TiM14x1)



  • mechanische verhoging (of verlaging) van de amplitude op de sonotrode, amplitude verhouding 1: 1,8 (Of 1: 0,56), titaan, vrouwelijke threads M14x1, voor gebruik met titanium bouten thread (TiM14x1)



  • mechanische verhoging (of verlaging) van de amplitude op de sonotrode, amplitude verhouding 1: 2,2 (Of 1: 0,45), titaan, vrouwelijke threads M14x1, voor gebruik met titanium bouten thread (TiM14x1)



  • Tribune voor ultrasone bewerkers UIP500hdT, UIP1000hdT, UIP1000hdT, UIP1500hdT en UIP2000hdT

    elektro-gepolijst roestvrij staal, vereist flowcellen FC100L1-1S of FC100L1K-1S, in hoogte verstelbaar 370 tot 590mm, opvangbak



  • LabLift, bijvoorbeeld voor de intensieve sonificering van vloeistoffen in glazen bekers in het laboratorium.

    50 tot 125mm: voor gemakkelijke plaatsing van monsters onder de ultrasone sondes dompeldiepte, roestvrij staal, voetafdruk 100x100mm, in hoogte verstelbaar besturen



  • Geluidsbeschermingsbox voor UIP500hdT, UIP1000hdT en UIP2000hdT ultrasoonapparaten om de geluidsemissie van cavitatieverwerking te verminderen.

    UIP500hdT naar UIP2000hdT, b.v. voor gebruik met standaard ST2 en stroom cellen FC100L1-1S of FC100L1K-1S


Let op onze Privacybeleid.

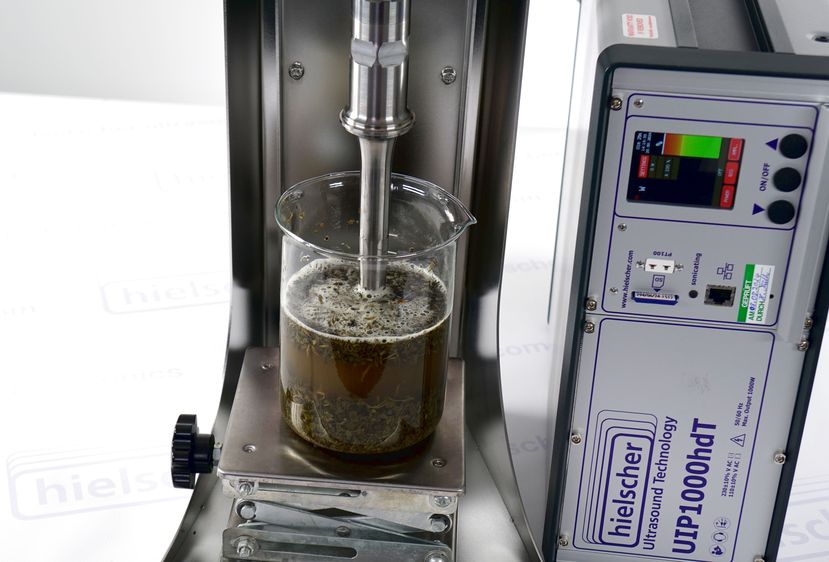

De UIP1000hdT kan worden gebruikt voor bekerglas ultrasoonapparaat alsook met stroom cel reactor (klik om te vergroten!)

UIP1000hdT

Informatieaanvraag




Let op onze Privacybeleid.

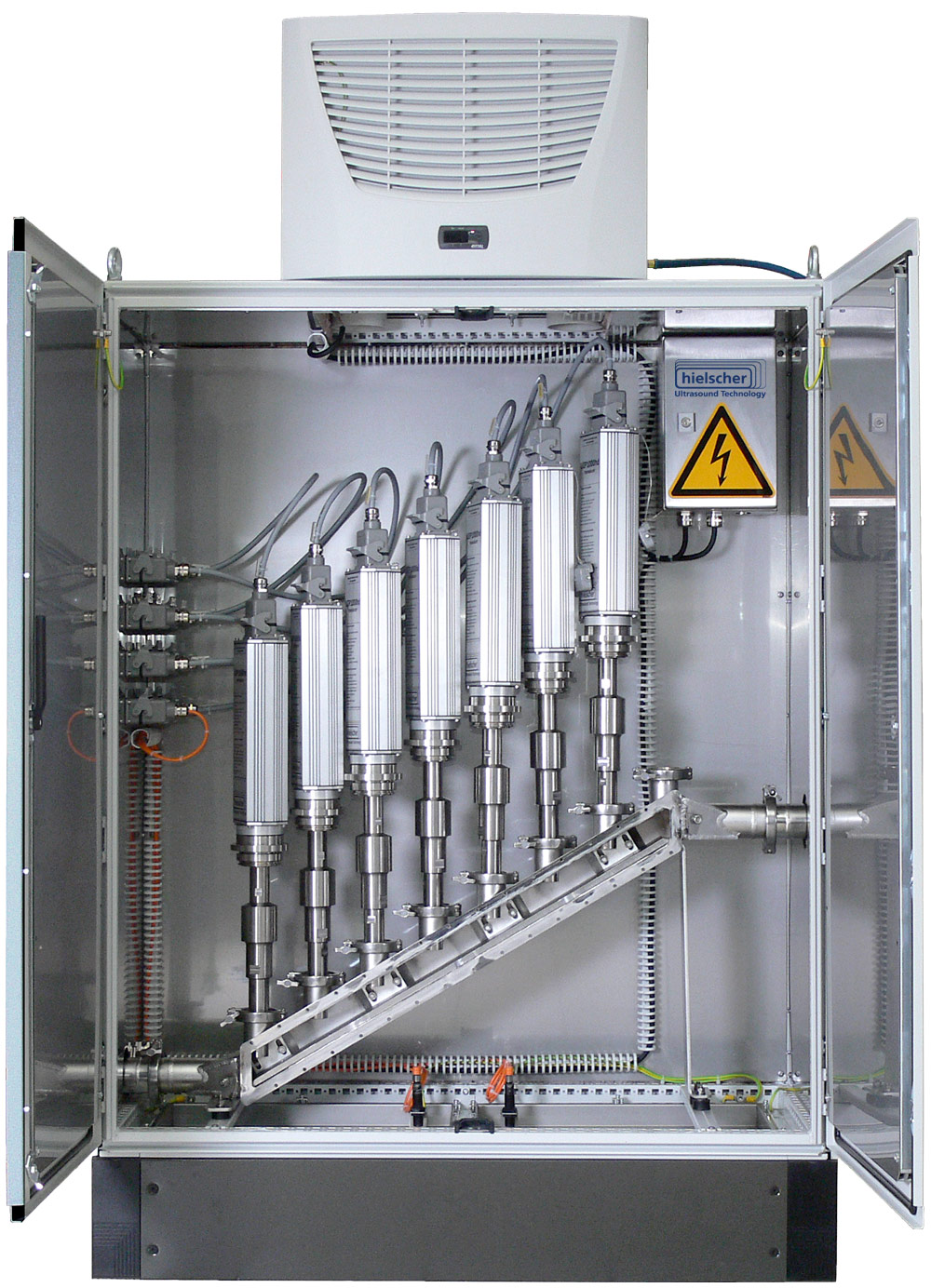

Cluster van 7 x 1kW ultrasone homogenisatoren (klik om te vergroten!)

Sonicatie stelsel van 7 x UIP1000hdT

Upgrade!
Als u een voorloper, zoals de UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, kunt u uw apparaat upgraden naar de digitale HDT-versie. Klik hier voor meer informatie over de upgrade van hd naar HDT versie te leren!

Diverse System Setups
Ultrasoonbehandeling processen van grote volume streams efficiënt kan worden vervuld door een continue doorstroom setup (klik om te vergroten!)
Ultrasone setup voor discrete recirculatie (klik om te vergroten!)
Deze grafiek tonen een typische setup voor continue ultrasone verwerking (klik om te vergroten!)

Ultrasone recirculatie set: UIP1000hdT met stroom cel, tank en pomp (klik om te vergroten!)

UIP1000hdT met stromingscel en pomp

UIP1000hdT set – Good Value tegen een goede prijs

(Instructies voor grotere weergave!) Krachtige ultrasone apparaat UIP1000 met ultrasone generator, transducer, booster hoorn, sonotrode en stroom door schip.De UIP1000hdT bevat alle items typisch vereist voor onderzoek en testen van ultrasone vloeibare processen. Het combineert de krachtige, 1000 watt digitale ultrasone processor UIP1000hdT een stevige roestvrijstalen stroomcel, twee sonotrodes, booster en een temperatuursensor waardoor alle parameters belangrijk voor ultrasone vloeibare processen kunnen variëren.
Deze set is een geschikte opstelling voor R&D, proefschaal en kleine productie niveau voor elke vorm van ultrasone vloeibare behandelingssamenstelling.

De UIP1000hdT is zeer makkelijk te besturen zodat u uw toestel kan hebben up and running binnen enkele minuten. De amplitude controle functie handhaaft een constante amplitude onder alle belasting. Dit geeft u reproduceerbare bedrijfsomstandigheden. U kunt de amplitude elektronisch en mechanisch variëren, dus u kunt uw vloeistof verwerken op verschillende amplitudes. Indien nodig, kan worden bediend op een 24/7 basis.
In aanvulling op dat, kunt u onder druk van de roestvrijstalen reactorvat de druk van maximaal 10ATM.
Deze eenheid kan eenvoudig worden geïntegreerd in bestaande vloeistofcirculaties. Er is geen gemakkelijkere manier om het potentieel van echografie en cavitatie voor uw product en proces te verkennen. Alle resultaten die met deze eenheid worden verkregen, kunnen eenvoudig worden opgeschaald. Hiermee kunt u uw resultaten implementeren in productieniveau tegen lage investerings- en onderhoudskosten.

Als u hulp bij het verkrijgen van uw proces up and running, zullen wij er zijn om u te ondersteunen. We hebben een uitgebreide kennis in echografie, cavitatie en vloeibare verwerking. Op basis hiervan kunnen wij u adviseren over de meest geschikte parameter keuze en op het proces optimalisatie. Onze lange staat van processen die wij opgeschaald, stelt ons in staat om u te voorzien van de essentiële kennis en technologie om uw resultaten over te brengen naar wat grootte die u wenst.

Met het oog op de eerste stap in het onderzoek en het opschalen te vergemakkelijken, bieden wij u deze complete pakket bij een speciale prijs.

Vraag een voorstel voor deze post!

Om een ​​voorstel te ontvangen, neem dan zet je contactgegevens in het onderstaande formulier. Een typische configuratie inrichting voorgeselecteerd. Voel je vrij om de selectie te herzien voordat u op de knop om het voorstel aan te vragen.








Geef hieronder aan welke informatie u wenst te ontvangen:



  • bestaat uit:

    • 1 x UIP1000hdT (Digitale ultrasone processor)
    • 1 x FC100L1-1S (Stroomcel)
    • 1 x BS4d22 (Sonotrode)
    • 1 x BS4d40 (Sonotrode)
    • 1 x RFLA100 (O-ringvormige flens)
    • 1 x B4-1,8 (Booster hoorn)
    • 1 x ST2 (staan)

Let op onze Privacybeleid.


Voorwaarden

Prijs en het uiterlijk kunnen worden gewijzigd zonder voorafgaande kennisgeving. Geen krediet voor het verlaten van items uit. Geen inhoud wijzigingen. Deze prijs is niet beschikbaar op huurvoorwaarden. Geen betaling plannen. Als u nodig hebt om de beschikbaarheid van een item kunt u mailen of bellen alvorens te bestellen. Deze prijs is beschikbaar in Europa en Noord-Amerika (VS, Canada), alleen. Vraag naar de prijzen voor andere gebieden.
