UIP4000hdT – 4kW augstas veiktspējas ultrasonogrāfija
UIP4000hdT nodrošina līdz 4kW ultraskaņas jaudu un ir uzticama ražošanas mašīna pat sarežģītos apstākļos. Tas ir paredzēts rūpnieciskiem procesiem ar lielāku enerģijas pieprasījumu un lieliem apjomiem. UIP4000hdT ir izturīgs un spēcīgs ultraskaņas procesors.
Tipiski UIP4000hdT lietojumi ietver:
- homogenizācija,
- Emulgācija,
- Izkliedēt &
- daļiņu smalkā frēzēšana,
- Ekstrakcijas,
- olīveļļas malaksācija,
- Izšķīdinot vai
- Sonochemical reakcijas piemēram
- Sono-sintēze un
- Sono-katalīze.
Šī lieljaudas sistēma ir īpaši labvēlīga, jo nav nepieciešami papildu dzesēšanas līdzekļi, piemēram, ūdens vai saspiests gaiss. Šīs sistēmas īpašais dizains ļauj to izmantot ekstremālos ekspluatācijas apstākļos, piemēram, putekļos, netīrumos, temperatūrā un mitrumā. Ultraskaņas procesors sastāv no titāna un nerūsējošā tērauda. Atloks bez svārstībām ir izrādījies ļoti noderīgs integrācijai mašīnās un augos. Tas ir pielāgots jaunajiem tehniskajiem apstākļiem attiecībā uz pareizu svārstību uzvedību.
UIP4000hdT modulārā koncepcija nodrošina jaudīgu un tomēr ļoti vietu taupošu sistēmu. Devējs un ģenerators ir izvietoti atsevišķi viens no otra un ir savienoti ar kabeļiem. Autonomā konstrukcija samazina uzstādīšanai, ekspluatācijai un apkopei nepieciešamo darbu līdz minimālajam līmenim. Vairākus UIP4000hdT moduļus var viegli kombinēt, lai izveidotu klasterus ar lielāku procesa jaudu.
| 4kW apstrādes jauda | ||
|---|---|---|
| Process | Plūsmas ātrums | |
| Biodīzeļdegvielas pāresterificēšana | 1 līdz 3m³/h | |
| Emulgācija, piem. eļļa/ūdens | 0.4 līdz 2m³/h | |
| šūnu ekstrakcija, piem. aļģes | 0.1 līdz 0.8m³/h | |
| Izkliedēt / deagglomerācija | 0.02 līdz 0.4m³/h | |
| Mitrā frēzēšana un slīpēšana | 0.01 līdz 0.02m³ / h | |
Kopumā plūsmas šūna, kā arī ultraskaņas devējs atrodas dubultsienu nerūsējošā tērauda skapī, kam ir ļoti efektīva skaņas izolācija. Ja nepieciešams, UIP4000hdT var izmantot šķidrumu apstrādei ar ultraskaņu īpašos reaktoros. Protams, UIP4000hdT spēj darboties nepārtraukti ar pilnu jaudu (24 stundas / 7dienas), tāpat kā visas ultraskaņas sistēmas no Hielscher Ultrasonics.
Hielscher UIP4000hdT – 4kW augstas veiktspējas ultraskaņa procesiem caurplūdes režīmā
UIP4000hdT īsumā
- 4000 vati spēcīgs ultrasonikators
- uzticams lieljaudas ultraskaņas procesiem
- 24/7 darbība
- rūpnieciskās kvalitātes
- krāsains skārienekrāns
- pārlūkot tālvadības pulti
- automātiska jaudas, amplitūdas, ultraskaņas apstrādes laika, temperatūras, spiediena datu ierakstīšana
- integrēta SD/USB ComboCard
- Pievienojams temperatūras sensors
- Pievienojams spiediena sensors (pēc izvēles pieejams)
- LAN savienojums
- Ethernet savienojums
- nav programmatūras instalēšanas
- Automātiska frekvenču regulēšana
Pilnkrāsu skārienekrāns
Lielisks uzlabojums no darbības skata ir krāsains skārienekrāns. Šis skārienjutīgais un irbuļa jutīgais ekrāns ļauj ērti rīkoties, savukārt precīza darbības parametru iestatīšana un ultraskaņas jaudas iestatījuma parādīšana ir garantēta un apvienota ar visaugstāko komfortu operatoram. Digitālās vadības izvēlne ir intuitīva, lai to izmantotu kā samazinātu līdz galvenajiem iestatījumiem. Amplitūdas / jaudas iestatījumu un impulsa režīmu var regulēt ar krāsainu skārienjutīgu slīdni (ar 1%, 5% vai 10% snap). Lietotājs izlemj, vai viņš dod priekšroku amplitūdas un jaudas parādīšanai kā krāsainiem joslu grafikiem vai ciparu attēlojumam. Displeju var mainīt no parastā skata režīma uz BIG NUMBER displeja režīmu, kam raksturīgs liels kontrasts un liels fonta lielums, lai uzlabotu redzamību.Pārlūka tālvadības pults
UIP4000hdT var kontrolēt, izmantojot jebkuru parasto pārlūkprogrammu, piemēram, Internet Explorer, Safari, Firefox, Mozilla, mobilo IE / Safari, izmantojot jauno LAN tīmekļa saskarni. LAN savienojums ir ļoti vienkāršs plug-n-play iestatījums, un tam nav nepieciešama programmatūras instalēšana. Ultraskaņas ierīce darbojas kā DHCP serveris / klients un automātiski pieprasa vai piešķir IP. Ierīci var darbināt tieši no datora / MAC vai izmantojot slēdzi vai maršrutētāju. Izmantojot papildu iepriekš konfigurētu bezvadu maršrutētāju, ierīci var vadīt no lielākās daļas viedtālruņu vai planšetdatoru, piemēram, Apple iPad. Izmantojot pievienotā maršrutētāja portu pāradresāciju, jūs varētu kontrolēt savu UIP4000hdT, izmantojot internetu no jebkuras vietas pasaulē – jūsu viedtālrunis vai planšetdators ir tālvadības pults.
Iebūvēts tīkls
Vēl viena gudra UIP4000hdT iezīme ir darbība un vadība, izmantojot LAN (lokālais tīkls), kas atvieglo darbību un nodrošina augstu apstrādes elastību. Visa ultraskaņas apstrādes procesa informācija tiek automātiski ierakstīta SD / USB datu kartē. Pievienojams sensors pastāvīgi mēra temperatūru, savukārt pēc izvēles pieejamo spiediena sensoru var papildus pievienot.
Automātiska frekvenču regulēšana
Tāpat kā visas Hielscher ultraskaņas ierīces, UIP4000hdT nāk ar inteliģentu automātisko frekvenču regulēšanu. Kad ierīce ir ieslēgta, ģenerators uztvers optimālo darbības frekvenci. Pēc tam tas vadīs ierīci šajā frekvencē. Tas uzlabo mūsu ultraskaņas ierīču vispārējo energoefektivitāti un uzticamību. Viss, kas jums jādara, ir ieslēgt sistēmu. Ģenerators automātiski veiks frekvences regulēšanu sekundes daļā.

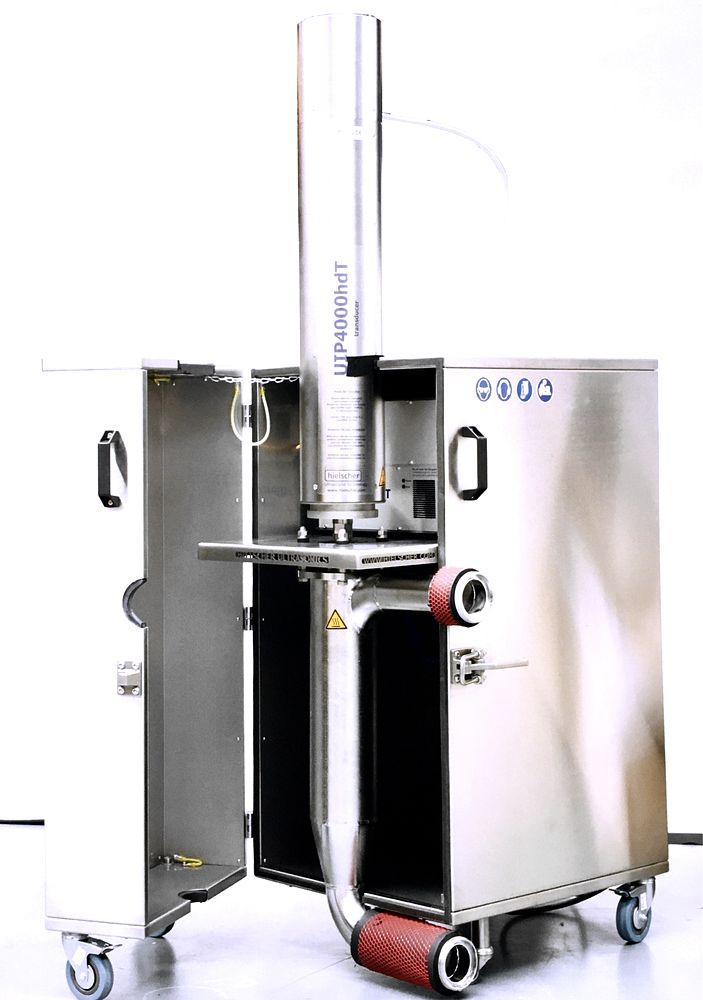

UIP4000hdT skapī
Augstas veiktspējas 4000 vatu Sonicator
Hielscher Ultrasonics rūpnieciskie sonikatori var nodrošināt ļoti augstas amplitūdas. Amplitūdas līdz 200 μm var viegli nepārtraukti darbināt 24/7 darbībā. Vēl augstākām amplitūdām ir pieejami pielāgoti ultraskaņas sonotrodes. Hielscher ultraskaņas iekārtu izturība ļauj 24/7 darboties lieljaudas režīmā un prasīgā vidē.
Zemāk redzamajā tabulā ir sniegta norāde par mūsu ultrasonikatoru aptuveno apstrādes jaudu:
| Partijas apjoms | Plūsmas ātrums | Ieteicamās ierīces |
|---|---|---|
| 0.5 līdz 1,5 ml | n.p. | VialTweeter |
| 1 līdz 500 ml | 10 līdz 200 ml/min | UP100H |
| 10 līdz 2000 ml | 20 līdz 400 ml/min | UP200Ht, UP400St |
| 0.1 līdz 20L | 02 līdz 4 l/min | UIP2000hdT |
| 10 līdz 100L | 2 līdz 10L/min | UIP4000hdT |
| n.p. | 10 līdz 100L/min | UIP16000 |
| n.p. | Lielāku | kopa UIP16000 |
Sonicator UIP4000hdT pētniecībā un zinātnē
UIP4000hdT ir populārs 4000 vatu spēcīgs ultraskaņas laboratorijas homogenizators, ko bieži izmanto pētniecības laboratorijās un R&D labierīcības. Zemāk jūs varat atrast UIP4000hdT faktu lapu, kā arī zinātnisko rakstu izlasi ar zondes tipa sonikatoru UIP4000hdT. Raksti aptver šūnu darbības traucējumus un bioaktīvo savienojumu un ekstra neapstrādātas olīveļļas ekstrakciju, biodīzeļdegvielas pāresterificēšanu un materiālzinātni. Ja meklējat konkrētu pieteikumu un ar to saistītas zinātniskas atsauces, lūdzu, sazinieties ar mums.
- Faktu lapa UIP4000hdT – 4000 vati jaudīgs rūpnieciskais sonikators – Hielscher Ultrasonics
- Antonija Tamborrino, Agnese Tatiči, Roberto Romaniello, Klaudio Perone, Sonija Esposto, Alesandro Leone, Mauricio Servili (2021): Olīveļļas ekstrakcijas iekārtas izkārtojuma novērtējums, īstenojot lieljaudas ultraskaņas mašīnu. Ultrasonics Sonochemistry, 73. sējums, 2021. gads.
- Antonija Tamborrino, Agnese Tatiči, Roberto Romaniello, Klaudio Perone, Sonija Esposto, Alesandro Leone, Mauricio Servili (2021): Olīveļļas ekstrakcijas iekārtas izkārtojuma novērtējums, ieviešot lieljaudas ultraskaņas mašīnu. Ultrasonics Sonochemistry, 73. sējums, 2021. gads.
- Manganiello R., Pagano M., Nucciarelli D., Ciccoritti R., Tomasone R., Di Serio M.G., Giansante L., Del Re P., Servili M., Veneziani G. (2021): Ultraskaņas tehnoloģijas ietekme uz itāļu neapstrādātas augstākā labuma olīveļļas kvalitatīvajām īpašībām. Pārtiku. 2021. gada 22. novembris; 10(11):2884.
- Pesterau, Ana-Maria; Sirbu, Rodica; Kadars, Emins (2023): Biomedicīnas lietojumi, kuru pamatā ir jūras kolagēns, kas iegūts no medūzu sugām Rhizostoma Pulmo, kas ekstrahēts no Melnās jūras. Eiropas Dabaszinātņu un medicīnas žurnāls 6, 2023. 89-99.
- Ali Gholami, Fathollah Pourfayaz, Akbar Maleki (2021): Biodīzeļdegvielas ražošanas tehnoekonomiskais novērtējums no rapšu eļļas, izmantojot ultraskaņas kavitāciju. Energy Reports, 7. sējums, 2021. gads. 266-277.
- Lujāns-Facundo, Marija Hosē; Mendoza-Roca, Hosē-Antonio; Cuartas-Uribe, B.; Álvarez-Blanco, Silvija (2016): Membrānas piesārņojums sūkalu apstrādē un turpmākā tīrīšana ar ultraskaņu ilgtspējīgākam procesam. Tīrākas ražošanas žurnāls 143, 2016.
Fakti, kurus ir vērts zināt
Ultraskaņas homogenizācijas pamati
Ultraskaņas homogenizatori tiek izmantoti dispersijai, emulgācijai, mitrai frēzēšanai, nano- & mikronizācija, ekstrakcija (no augiem un šūnu audiem), ķīmisko vielu sintēze un katalīze (tā sauktā sonoķīmija), kā arī degazēšana. Ultraskaņas homogenizācija bieži tiek izmantota kā jumta termins, kas ietver visus šos iepriekš minētos lietojumus. Ultraskaņas atbalstītā homogenizācija ir balstīta uz akustiskās caviācijas darba principu, kas rodas, kad intensīvi ultraskaņas viļņi tiek savienoti šķidrā vidē. Intensīvos ultraskaņas viļņos vidē rodas minūtes vakuuma burbuļi, kas aug ultraskaņas viļņu augsta spiediena / zema spiediena ciklos. Noteiktā brīdī, kad mikro burbuļi ir sasnieguši enerģētisko stāvokli, kurā tie nevar absorbēt vairāk enerģijas, tie vardarbīgi sabrūk. Šo vakuuma burbuļu implosijas parādību sauc par kavitāciju. Vakuuma burbuļu implosija rada trieciena viļņus, straumēšanas / šķidruma strūklas, augstas bīdes, augstas temperatūras un spiediena starpības ar pietiekamu enerģiju, lai pārtrauktu kovalentās saites, elastīgas molekulas un izraisītu ķīmiskas reakcijas.
Lai iegūtu vislabākos rezultātus homogenizācijas procesā, ultraskaņas procesoru un tā iestatīšanu var optimizēt, mainot šādus mainīgos lielumus:
- Amplitūda (sonotroda pārvietojums) un intensitāte
- spiediens
- temperatūra
- Ultraskaņas trauks (partijas vai plūsmas šūna: izmērs, ģeometrija, plūsmas ātrums)
Hielscher augstas veiktspējas ultraskaņas procesori izmanto pjezoelektriskos ģeneratorus, kas izgatavoti no svina cirkonāta titanāta kristāliem. Vibrācijas tiek pārraidītas pa titāna ragu, kas noregulēts rezonē 19-26 kHz frekvencē. No raga ultraskaņas vibrācija tiek savienota ar ultraskaņas sonotrode (galu, zondi) šķidruma vidē. Hielscher piedāvā ultraskaņas procesorus ar jaudu no 50 līdz 16 000 vatiem uz ultraskaņas vienību un tādējādi aptver prasības no maziem laboratorijas ultrasonikatoriem un stenda ierīcēm līdz izmēģinājuma rūpnīcai un pilnībā komerciālām ultraskaņas vienībām liela apjoma caurlaidspējai.
Izsmalcināta procesa kontrole optimāliem ultraskaņas apstrādes rezultātiem
Ultraskaņas apstākļi ir izšķiroši izejai, procesa rezultātiem un ultraskaņas procesu reproducējamībai. Papildus precīzai ultraskaņas jaudas jaudas kontrolei, kas regulēta ar amplitūdu un intensitāti, temperatūra, spiediens un ultraskaņas apstrādes laiks ir svarīgi faktori. Hielscher digitālie ultraskaņas procesori ir aprīkoti ar pievienojamu termo pāri. Pēc izvēles ir pieejams pievienojams spiediena sensors. Abi sensori ir savienoti ar ultraskaņas ģeneratoru, kas ir aprīkots ar iekšējo SD karti. Ultraskaņas ierīces programmatūra raksta visus procesa datus (datumu, laiku, amplitūdu, ultraskaņas enerģiju, neto enerģiju, temperatūru, spiedienu) CSV failā SD kartē. Tas padara jūsu ultraskaņas darbību salīdzināmu un reproducējamu.
Lielām amplitūdām ir nepieciešama lielāka izejas jauda. Palielinātas slodzes apstākļos, piemēram, ar augstu vides viskozitāti vai paaugstinātu spiedienu, ir nepieciešama palielināta ultraskaņas jauda, lai vadītu sonotrodu vēlamajā amplitūdā. Jo lielāka ir sonotroda (uzgaļa) priekšējā virsma, jo lielāka jauda ir nepieciešama, lai ļautu tai rezonēt. Ar lielāku sonotrodu var apstrādāt lielākus apjomus. Hielscher rūpnieciskie sonotrodes un cascatrodes var nodrošināt ļoti augstas amplitūdas. Amplitūdas līdz 200 μm var viegli nepārtraukti darbināt 24/7 darbībā. Vēl augstākām amplitūdām ir pieejami pielāgoti ultraskaņas sonotrodes. Hielscher ultrasonikatoru izturība ļauj 24/7 darboties ar lielu slodzi un prasīgos apstākļos.
Lielākajai daļai ultraskaņas procesu ultraskaņas vides temperatūrai jābūt pēc iespējas zemākai, jo zema temperatūra veicina intensīvas kavitācijas veidošanos. Hielscher piedāvā ultraskaņas plūsmas šūnas un reaktorus ar dzesēšanas jakām, kas atbalsta optimālas procesa temperatūras uzturēšanu. Arī plūsmas šūnas un reaktori ir presējami. Paaugstinātā spiedienā notiek intensīvāka kavitācija. Tāpēc Hielscher piedāvā reaktorus, kas var viegli saspiest līdz 300atm.
Hielscher Ultrasonics ražo dažādu izmēru un formu ultraskaņas zondes (piemēram, cascatrodes), kas ļauj palielināt visus ultraskaņas procesa rezultātus pilnīgi lineāri. Ar 16kW ultraskaņas homogenizatoriem un kolektoru veidiem sonotrodes un plūsmas šūnu reaktoriem, Hielscher ir jūsu ilgtermiņa pieredzējis partneris ultraskaņas procesiem rūpnieciskā mērogā. Papildus standarta ultrasonikatoru daudzveidībai, Hielscher projektē un ražo arī pielāgotas sistēmas.
