UIP1000-Exd – 1,0kW ATEX ultrazvučna miješalica

UIP1000-Exd (20 kHz, 1000 W) dizajniran je za ultrazvučnu obradu zapaljivih tekućina, npr. otapala u opasnim okruženjima (ATEX). Koristi se za aplikacije, kao npr Emulgiranje, Raspršivanje & fino mljevenje čestica, ili Homogeniziranje.

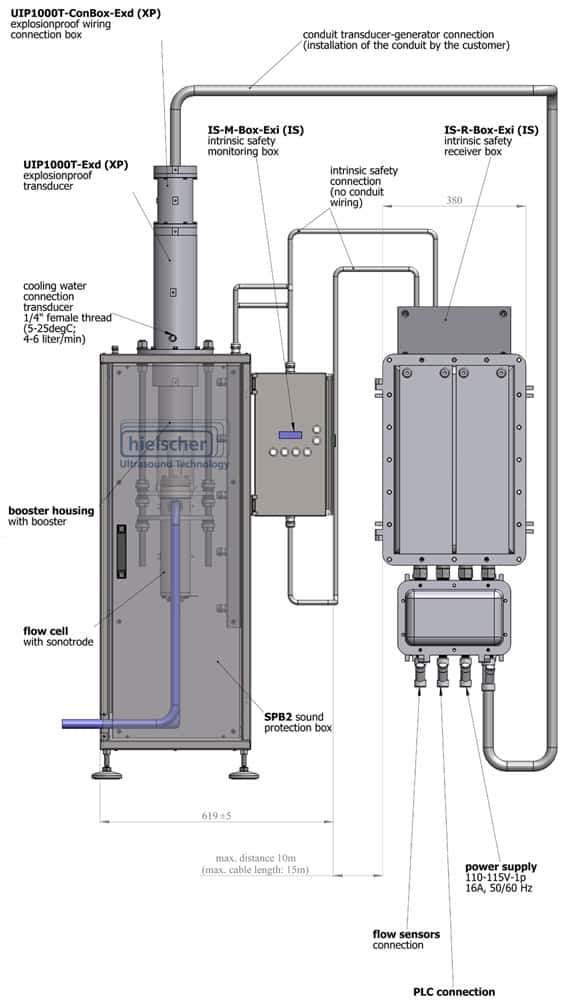

UIP1000-Exd s ATEX certifikatom proizveden je za aplikacije ultrazvučne obrade u opasnim područjima. UIP1000-Exd ima ATEX certifikat u skladu s DIN EN 60079-0, 60079-1 i 60079-11 (EU-standardi II 2G Ex de IIA T4 ATEX i II 2G Ex de ib [ib] IIA T4 ATEX ). UIP1000-Exd je ultrazvučni sustav "ključ u ruke" za proces R&D ili industrijska prerada.

Pretvornik i protočna ćelija izrađeni su od nehrđajućeg čelika. Sonotroda je izrađena od titana. UIP1000-Exd ima iste performanse i aplikacije kao i osnovni UIP1000hd. Zbog svoje konstrukcije otporne na eksploziju može se koristiti za učinkovito unutarnje miješanje i raspršivanje otapala, npr. Proizvodnja biodizela ili za Raspršivanje na bazi otapala boje ili tinte. Geometrija protočne ćelije može se lako prilagoditi zahtjevima procesa u smislu spojeva cijevi/crijeva, unutarnjeg volumena ili veličine sonotrode. Naravno, protočna ćelija se može stlačiti do 5,9 barg (100 psig) kako bi radila na višim intenzitetima kavitacije. Protočna ćelija ima omotač za kontrolu temperature tijekom ultrazvučne obrade.

Protočna ćelija nalazi se unutar komore za zvučnu izolaciju od nehrđajućeg čelika. Tipični kapaciteti obrade UIP1000-Exd kreću se od 1 do 5 m³ (220 do 1100 galona) dnevno. UIP1000-Exd je dizajniran da zahtijeva vrlo malo prostora. Kompletan ultrazvučni sustav visok je 1,7 m (67 inča), a otisak je cca. 0,25 m² (2,7 kvadratnih stopa). Operativna ultrazvučna jedinica teži 110 kg (243 lbs). UIP1000-Exd dostupan je za 115V~ ili 230V~ (jednofazni).

Dizajn otporan na eksploziju čini UIP1000-Exd savršenim ultrazvučnim uređajem za proizvodnju boja, lakova, tinti, premaza i drugih kemijskih proizvoda. Daljnje primjene uključuju obrada goriva (npr Biodizel) ili farmaceutske primjene (npr. na bazi heksana Izvlačenje).

Brojevi certifikata tehničke provjere modela

IBExU08ATE1016(X) za pretvarač za ultrazvučni procesor tipa UIP1000T-Ex

IBExU08ATE1017(X) za generator za ultrazvučni procesor tipa UIP1000G-Ex
