UIP4000hdT – אולטרסאונד 4kW ביצועים גבוהים
UIP4000hdT מספק עוצמת אולטרסאונד של עד 4kW והוא מכונת ייצור אמינה גם בתנאים תובעניים. הוא מיועד לתהליכים תעשייתיים עם ביקוש אנרגיה גבוה יותר וכמויות גדולות. UIP4000hdT הוא מעבד קולי חזק וחזק.
יישומים אופייניים של UIP4000hdT כוללים:
- הומוגניזציה,
- תחליב,
- פיזור &
- כרסום עדין חלקיקי,
- חילוץ,
- מלקסציה של שמן זית,
- התמוססות או
- תגובות סונוכימיות כגון
- סונו-סינתזה ו
- סונו-קטליזה.
מערכת הספק גבוהה זו נוחה במיוחד, מכיוון שאין צורך באמצעי קירור נוספים, כגון מים או אוויר דחוס. העיצוב המיוחד של מערכת זו מאפשר את השימוש בה בתנאי פעולה קיצוניים, כגון אבק, לכלוך, טמפרטורה ולחות. המעבד הקולי מורכב מטיטניום ונירוסטה. האוגן נטול התנודות הוכח כשימושי מאוד לשילוב במכונות ובצמחים. הוא הותאם לתנאים הטכניים החדשים במונחים של התנהגות תנודה נכונה.
הרעיון המודולרי של UIP4000hdT מספק לך מערכת עוצמתית ועם זאת חסכונית מאוד במקום. המתמר והגנרטור שוכנים בנפרד זה מזה ומחוברים באמצעות כבלים. העיצוב העצמאי מפחית את העבודה הנדרשת להתקנה, תפעול ותחזוקה לרמה מינימלית. ניתן לשלב בקלות מודולי UIP4000hdT מרובים ליצירת אשכולות עם יכולות תהליך גבוהות יותר.
| קיבולת עיבוד של 4kW | ||
|---|---|---|
| תהליך |
קצב זרימה
|
|
| טרנסאסטריפיקציה של ביודיזל |
1 ל 3 מ"ק/שעה
|
|
| תחליבלדוגמה, שמן/מים |
0.4 ל 2 מ"ק/שעה
|
|
| חילוץ תאיםלדוגמה, אצות |
0.1 ל 00.8 מ"ק/שעה
|
|
| פיזור / deagglomeration |
0.02 ל 00.4 מ"ק/שעה
|
|
| כרסום וטחינה רטובים |
0.01 ל 00.02 מ"ק/שעה
|
|
באופן כללי, תא הזרימה כמו גם המתמר הקולי ממוקמים בארון נירוסטה בעל דופן כפולה שמגיע עם בידוד קול יעיל מאוד. במידת הצורך, ניתן להשתמש ב- UIP4000hdT לסוניקציה של נוזלים בכורים ספציפיים בהתאמה אישית. כמובן, UIP4000hdT מסוגל לפעול ברציפות בתפוקת כוח מלאה (24 שעות / 7 ימים) כמו כל מערכות קוליות מ Hielscher Ultrasonics.
Hielscher UIP4000hdT – אולטרסאונד 4kW בעל ביצועים גבוהים לתהליכים במצב זרימה
UIP4000hdT במבט מהיר
- 4000 וואט אולטרסוניקטור רב עוצמה
- אמין לתהליכי סוניקציה כבדים
- מבצע 24/7
- כיתה תעשייתית
- צג מגע צבעוני
- עיין בשלט רחוק
- רישום נתונים אוטומטי של כוח, משרעת, זמן סוניקציה, טמפרטורה, לחץ
- כרטיס משולב SD/USB
- חיישן טמפרטורה ניתן לחיבור
- חיישן לחץ ניתן לחיבור (אופציונלי זמין)
- חיבור LAN
- חיבור Ethernet
- אין התקנת תוכנה
- כוונון תדרים אוטומטי
מסך מגע בצבע מלא
שיפור גדול מהתצוגה התפעולית הוא מסך המגע הצבעוני. מסך רגיש למגע ולעט אלקטרוני זה מאפשר טיפול קל, בעוד ההגדרה המדויקת של פרמטרי ההפעלה והתצוגה של הגדרת צריכת החשמל של האולטרסאונד מובטחים ומשולבים בנוחות הגבוהה ביותר עבור המפעיל. תפריט הבקרה הדיגיטלי אינטואיטיבי לשימוש כפי שהוקטן להגדרות הראשיות. ניתן לכוונן את הגדרת המשרעת/הספק ואת מצב הדופק באמצעות מחוון מגע צבעוני (עם הצמדה של 1%, 5% או 10%). המשתמש מחליט, אם הוא מעדיף את התצוגה של משרעת ועוצמה כתרשימי עמודות צבעוניים או ייצוג מספרי. ניתן לשנות את התצוגה ממצב תצוגה רגיל למצב תצוגה BIG NUMBER, המאופיין בניגודיות כבדה וגודל גופן גדול לשיפור הראות.
שלט רחוק לדפדפן
ניתן לשלוט ב- UIP4000hdT באמצעות כל דפדפן נפוץ, כגון Internet Explorer, Safari, Firefox, Mozilla, Mobile IE/Safari באמצעות ממשק האינטרנט LAN החדש. חיבור ה- LAN הוא הגדרת plug-n-play פשוטה מאוד ואינו דורש התקנת תוכנה. המכשיר העל-קולי פועל כשרת/לקוח DHCP ומבקש או מקצה IP באופן אוטומטי. ניתן להפעיל את המכשיר ישירות מהמחשב/MAC או באמצעות מתג או נתב. באמצעות נתב אלחוטי אופציונלי מוגדר מראש, ניתן לשלוט בהתקן מרוב הסמארטפונים או מחשבי הלוח, למשל Apple iPad. באמצעות העברת יציאות של נתב מחובר, תוכל לשלוט ב- UIP4000hdT שלך דרך האינטרנט מכל מקום בעולם – הטלפון החכם או הטאבלט שלך הוא השלט הרחוק.
רשת מובנית
תכונה חכמה נוספת של UIP4000hdT היא הפעלה ובקרה באמצעות LAN (רשת תקשורת מקומית) אשר מקלה על הפעולה ומאפשרת גמישות עיבוד גבוהה. כל המידע על תהליך הסוניקציה נרשם בכרטיס נתונים SD/USB, באופן אוטומטי. חיישן הניתן לחיבור מודד את הטמפרטורה לצמיתות, בעוד שניתן לחבר חיישן לחץ זמין אופציונלי.
כוונון תדרים אוטומטי
כמו כל המכשירים קוליים Hielscher, UIP4000hdT מגיע עם כוונון תדר אוטומטי חכם. כאשר המכשיר מופעל, הגנרטור יחוש את התדר התפעולי האופטימלי. לאחר מכן הוא יניע את המכשיר בתדר זה. זה משפר את יעילות האנרגיה הכוללת ואת האמינות של המכשירים העל-קוליים שלנו. כל מה שאתה צריך לעשות, הוא להפעיל את המערכת. הגנרטור יבצע את כוונון התדרים באופן אוטומטי בשבריר שנייה.

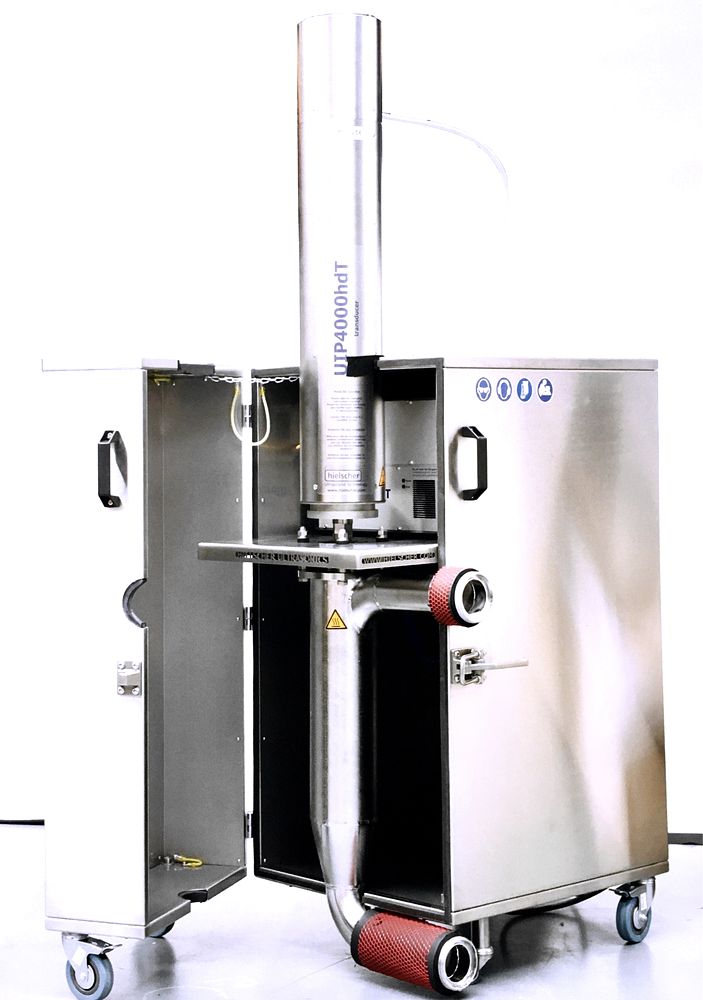

UIP4000hdT בארון
סוניק בעל ביצועים גבוהים של 4000 וואט
Hielscher Ultrasonics סוניקטורים תעשייתיים יכולים לספק אמפליטודות גבוהות מאוד. אמפליטודות של עד 200μm ניתנות להפעלה רציפה בקלות בפעולה 24/7. עבור אמפליטודות גבוהות עוד יותר, sonotrodes קולי מותאם אישית זמינים. החוסן של הציוד הקולי של Hielscher מאפשר פעולה 24/7 בחובה כבדה ובסביבות תובעניות.
הטבלה הבאה נותנת לך אינדיקציה ליכולת העיבוד המשוערת של האולטרסאונד שלנו:
| נפח אצווה | קצב זרימה | מכשירים מומלצים |
|---|---|---|
| 00.5 עד 1.5 מ"ל | נ.א. | VialTweeter |
| 1 עד 500 מ"ל | 10 עד 200 מ"ל/דקה | UP100H |
| 10 עד 2000 מ"ל | 20 עד 400 מ"ל/דקה | UP200Ht, UP400ST |
| 00.1 עד 20 ליטר | 00.2 עד 4L/דקה | UIP2000hdT |
| 10 עד 100 ליטר | 2 עד 10 ליטר/דקה | UIP4000hdT |
| נ.א. | 10 עד 100 ליטר/דקה | UIP16000 |
| נ.א. | גדול | אשכול של UIP16000 |
Sonicator UIP4000hdT במחקר ומדע
UIP4000hdT הוא הומוגנייזר מעבדה קולי רב עוצמה פופולרי של 4000 וואט, המשמש לעתים קרובות במעבדות מחקר ו- R&מתקני D. להלן תוכל למצוא את גיליון העובדות של UIP4000hdT, כמו גם מבחר מאמרים מדעיים הכוללים את הסוניקטור מסוג בדיקה UIP4000hdT. המאמרים עוסקים בשיבוש תאים ומיצוי של תרכובות ביו-אקטיביות ושמן זית כתית מעולה, טרנסאסטריפיקציה של ביו-דיזל ומדעי החומרים. אם אתם מחפשים יישום ספציפי והפניות מדעיות קשורות, אנא צרו איתנו קשר.
- גיליון עובדות UIP4000hdT – 4000 וואט סוניק תעשייתי רב עוצמה – Hielscher Ultrasonics
- אנטוניה טמבורינו, אגנזה טטיצ'י, רוברטו רומאניילו, קלאודיו פרונה, סוניה אספוסטו, אלסנדרו לאונה, מאוריציו סרווילי (2021): הערכת פריסת מפעל מיצוי שמן זית באמצעות מכונת אולטרסאונד בהספק גבוה. סונוכימיה אולטרסונית, כרך 73, 2021.
- אנטוניה טמבורינו, אגנזה טטיצ'י, רוברטו רומאניילו, קלאודיו פרונה, סוניה אספוסטו, אלסנדרו לאונה, מאוריציו סרווילי (2021): הערכת מערך מפעל מיצוי שמן זית באמצעות מכשיר אולטרסאונד בהספק גבוה. סונוכימיה אולטרסונית, כרך 73, 2021.
- Manganiello R., Pagano M., Nucciarelli D., Ciccoritti R., Tomasone R., Di Serio M.G., Giansante L., Del Re P., Servili M., Veneziani G. (2021): השפעות טכנולוגיית אולטרסאונד על התכונות האיכותיות של שמן זית כתית מעולה איטלקי. מזונות. 22 בנובמבר 2021; 10(11):2884.
- פסטראו, אנה-מריה; סירבו, רודיקה; קדר, אמין (2023): יישומים ביו-רפואיים המבוססים על קולגן ימי המופק ממין המדוזות Rhizostoma pulmo המופק מהים השחור. כתב העת האירופי למדעי הטבע והרפואה 6, 2023. 89-99.
- עלי גולאמי, פתאללה פורפאיאז, אכבר מאלכי (2021): הערכה טכנו-כלכלית של ייצור ביודיזל משמן קנולה באמצעות קוויטציה קולית. דוחות אנרגיה, כרך 7, 2021. 266-277.
- לוחאן-פאקונדו, מריה-חוסה; מנדוסה-רוקה, חוסה-אנטוניו; Cuartas-Uribe, B.; אלוורז-בלנקו, סילביה (2016): עכירת קרום בעיבוד מי גבינה וניקוי לאחר מכן באמצעות אולטרסאונד לתהליך בר-קיימא יותר. כתב העת של ייצור נקי 143, 2016.
עובדות שכדאי לדעת
יסודות הומוגניזציה קולית
הומוגנייזרים קוליים משמשים לפיזור, תחלוב, כרסום רטוב, ננו- & מיקרוניזציה, מיצוי (מצמחים ורקמות תאים), סינתזה וקטליזה של כימיקלים (מה שנקרא סונו-כימיה) וכן פירוק גזים. הומוגניזציה קולית משמשת לעתים קרובות כמונח מטריה הכולל את כל היישומים הנ"ל. ההומוגניזציה בסיוע אולטרסאונד מבוססת על עקרון העבודה של תעופה אקוסטית, המתרחשת כאשר גלי אולטרסאונד אינטנסיביים מצומדים למדיום נוזלי. תחת גלי האולטרסאונד האינטנסיביים נוצרות בתווך בועות ואקום זעירות, הגדלות על פני מחזורי הלחץ הגבוה / לחץ נמוך של גלי האולטרסאונד. בשלב מסוים, כאשר המיקרו-בועות הגיעו למצב אנרגטי, שבו הן אינן יכולות לספוג יותר אנרגיה, הן קורסות באלימות. תופעה זו של קריסת בועות ואקום נקראת קוויטציה. קריסת בועות הריק יוצרת גלי הלם, סילוני זרימה / נוזל, גזירה גבוהה, הפרשי טמפרטורה ולחץ גבוהים עם אנרגיה מספקת כדי לשבור קשרים קוולנטיים, להגמיש מולקולות ולגרום לתגובות כימיות.
לקבלת התוצאות הטובות ביותר בתהליך ההומוגניזציה, ניתן למטב את המעבד הקולי ואת ההתקנה שלו על ידי שינוי המשתנים הבאים:
- משרעת (תזוזה של הסונוטרודה) ועוצמה
- לחץ
- טמפרטורה
- כלי סוניקציה (אצווה או תא זרימה: גודל, גיאומטריה, קצב זרימה)
Hielscher ביצועים גבוהים מעבדים קוליים להשתמש גנרטורים piezoelectric עשוי גבישי טיטנאט זירקונט עופרת. התנודות מועברות במורד קרן טיטניום מכוונת מהדהדות במהירות 19-26 קילוהרץ. מהקרן הרטט העל-קולי מצומד באמצעות סונוטרודה על-קולית (קצה, בדיקה) למדיום הנוזלי. Hielscher מציעה מעבדים קוליים עם דירוגי הספק מ 50 עד 16,000 וואט ליחידה קולית ומכסה ובכך את הדרישות מ ultrasonicators מעבדה קטנה והתקנים bench-top עד מפעל פיילוט ויחידות קוליות מסחריות לחלוטין עבור תפוקה בנפח גבוה.
בקרת תהליך מתוחכמת לתוצאות סוניקציה אופטימליות
תנאי סוניקציה חיוניים לפלט, תוצאות תהליכים ויכולת שחזור של תהליכים על-קוליים. מלבד השליטה המדויקת של תפוקת כוח קולית, מותאמת על ידי משרעת ועוצמה, טמפרטורה, לחץ וזמן סוניקציה הם גורמים חשובים. המעבדים הקוליים הדיגיטליים של Hielscher מגיעים עם זוג תרמי הניתן לחיבור. חיישן לחץ הניתן לחיבור זמין באופן אופציונלי. שני החיישנים מחוברים לגנרטור קולי, המצויד בכרטיס SD פנימי. התוכנה של המכשיר הקולי כותבת את כל נתוני התהליך (תאריך, שעה, משרעת, אנרגיה קולית, אנרגיה נטו, טמפרטורה, לחץ) בקובץ CSV בכרטיס SD. זה הופך את הפעלות הסוניקציה שלך לדומות וניתנות לשחזור.
עבור אמפליטודות גבוהות, נדרשת הספק יציאה גבוה יותר. תחת עומס מוגבר כגון צמיגות גבוהה של המדיום או לחץ מוגבר, כוח אולטרסאונד מוגבר נדרש כדי להניע את הסונוטרודה באמפליטודה הרצויה. ככל שהמשטח הקדמי של הסונוטרוד (קצה) גדול יותר, כך נדרש יותר כוח כדי לאפשר לו להדהד. עם סונוטרודה גדולה יותר, ניתן לעבד נפחים גדולים יותר. הסונוטרודים התעשייתיים של היילשר ו קסטרודים יכול לספק אמפליטודות גבוהות מאוד. אמפליטודות של עד 200μm ניתנות להפעלה רציפה בקלות בפעולה 24/7. עבור אמפליטודות גבוהות עוד יותר, sonotrodes קולי מותאם אישית זמינים. העמידות של האולטרסאונד של היילשר מאפשרת פעולה 24/7 תחת עומס כבד ובתנאים תובעניים.
עבור רוב התהליכים קוליים, הטמפרטורה של מדיום סוני צריך להיות נמוך ככל האפשר עבור טמפרטורות נמוכות מקדם את הדור של cavitation אינטנסיבי. Hielscher מציעה תאי זרימה קוליים וכורים עם מעילי קירור, התומכים בשמירה על טמפרטורות תהליך אופטימליות. גם תאי זרימה וכוורים ניתנים ללחיצה. תחת לחצים גבוהים, cavitation אינטנסיבי יותר מתרחשת. לכן, Hielscher מציעה כורים שיכולים בקלות בלחץ עד 300atm.
Hielscher Ultrasonics מייצרת בדיקות קוליות בגדלים וצורות שונות (למשל. קסטרודים), המאפשר להגדיל את כל תוצאות התהליך קולי ליניארי לחלוטין. עם הומוגנייזרים קוליים של 16kW וסעפת סוגים של סונוטרודים וכורי תאי זרימה, Hielscher הוא השותף המנוסה לטווח ארוך שלך לתהליכים קוליים בקנה מידה תעשייתי. מלבד מגוון של ultrasonicators סטנדרטי, Hielscher מתכננת ומייצרת מערכות מותאמות אישית, מדי.
