סוניקטור UIP1000hdT (1000 ואט) – עוצמתי ורב־תכליתי
UIP1000hdT הוא סוניקטור תעשייתי בהספק של 1,000 ואט לפיתוח תהליכים בקנה מידה פיילוט, לייצור בהיקף קטן ולעיבוד רציף של נוזלים. הוא מיועד ליישומים אולטרסוניים תובעניים כגון הומוגניזציה, תחלוב, פיזור, הקטנת גודל חלקיקים, מיצוי, ליזיס של תאים, המסה ותגובות סונוכימיות. עם בקרת אמפליטודה מדויקת, הפעלה מרחוק באמצעות דפדפן, רישום נתונים אוטומטי וניטור טמפרטורה ולחץ כאפשרות, UIP1000hdT מאפשר תוצאות הניתנות לשחזור, מניסויי מחקר ופיתוח ועד להגדלה אמינה של קנה המידה לתפוקה תעשייתית.
UIP1000hdT אידיאלי עבורכם אם אתם:
- צריכים לעבור מניסויים במכשור שולחני לתפוקה גבוהה יותר
- מעבדים בין 0.5–4.0 L/min או 1–5 m³/day
- זקוקים לסוניקטור המגשר על הפער בין בדיקות היתכנות לייצור תעשייתי
- זקוקים לפרמטרים של סוניקציה הניתנים לשחזור
- עוברים בקלות בין עיבוד באצוות לעיבוד רציף בקו
- זקוקים לרישום נתונים אוטומטי לצורך תיקוף התהליך
סוניקטור תעשייתי UIP1000hdT – ממכשור שולחני לייצור
UIP1000hdT הוא החוליה העוצמתית המקשרת בין בדיקות מעבדה לעיבוד תעשייתי של נוזלים. הוא משלב את הגמישות ונוחות התפעול הנדרשות במחקר ופיתוח עם ביצועים יוצאי דופן בתנאי עבודה תובעניים. מסיבה זו, מכשיר יחיד זה משמש לבדיקות היתכנות בקנה מידה מעבדתי, לאופטימיזציה של תהליכים ולהדגמת תהליכים אולטרסוניים לעיבוד נוזלים.
סוניקטור UIP1000hdT לעיבוד באצוות ובקו
| פרמטר | סוניקטור תעשייתי UIP1000hdT בהספק 1000W |
|---|---|
| הספק אולטרסוני | 1,000W |
| תדר | 20kHz |
| ספיקת זרימה טיפוסית | 0.5–4.0L/min |
| כושר עיבוד יומי טיפוסי | כ־1–5m³/day |
| הפעלה | רציפה 24/7 |
| מצבי עיבוד | באצוות, בסחרור חוזר, בקו |
| יישומים נפוצים | תחלוב, פיזור, טחינה, מיצוי, ליזיס של תאים, סונוכימיה |

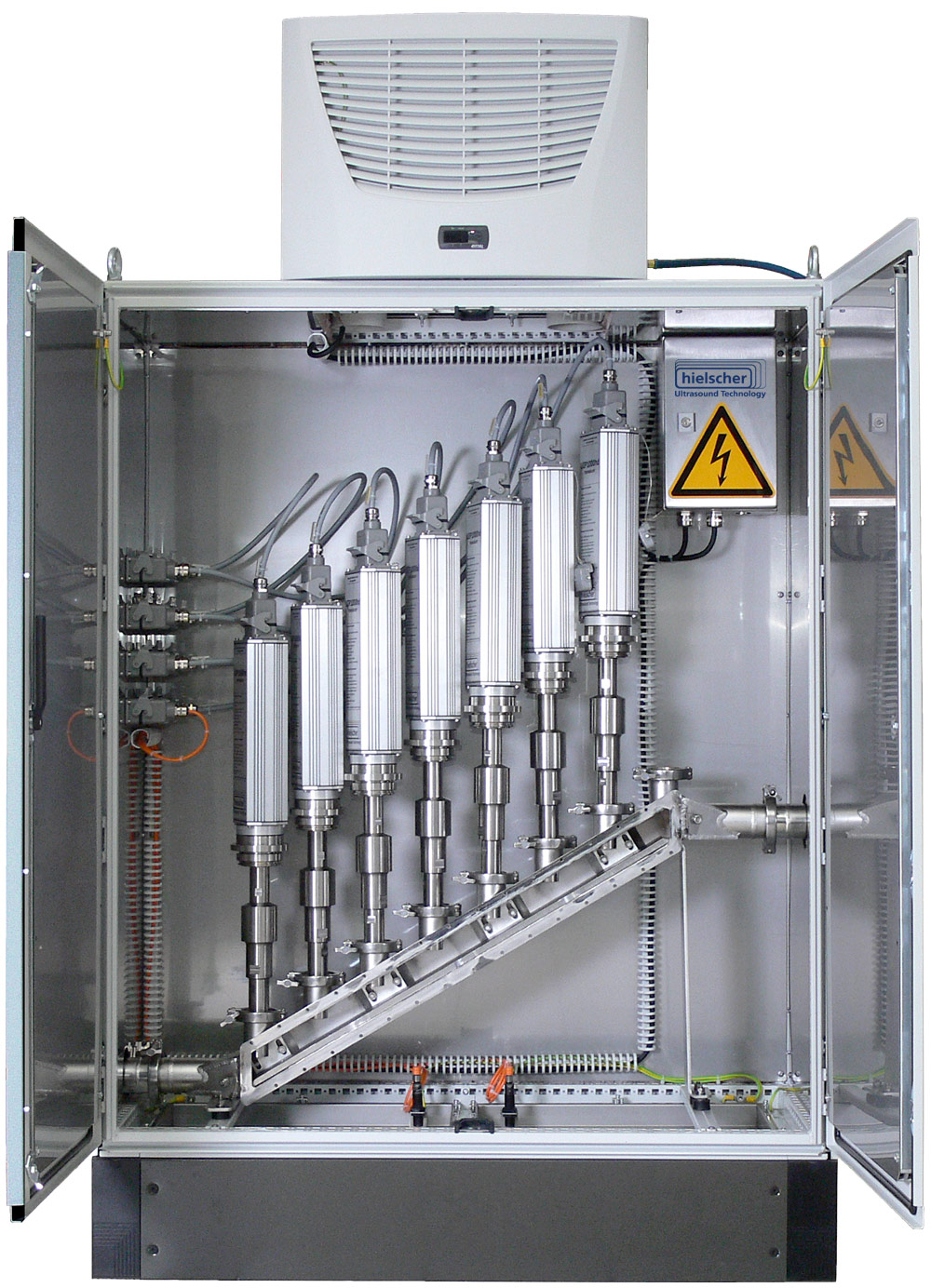

7 סוניקטורים מדגם UIP1000hdT בהספק 1000 ואט כל אחד, המותקנים כמערך לעיבוד נפח גדול.
פיתוח תהליכים גמיש והגדלה אמינה של קנה המידה
UIP1000hdT נמצא בשימוש נרחב במעבדות מחקר, במתקני פיילוט ובמתקני מחקר ופיתוח תעשייתיים בזכות גמישותו יוצאת הדופן והאפשרות להגדיל את קנה המידה שלו. מגוון נרחב של אביזרים, ובהם סונוטרודות, מגברי אמפליטודה וכורי תא זרימה, מאפשר להתאים את תצורת המערכת כמעט לכל יישום עיבוד אולטרסוני.

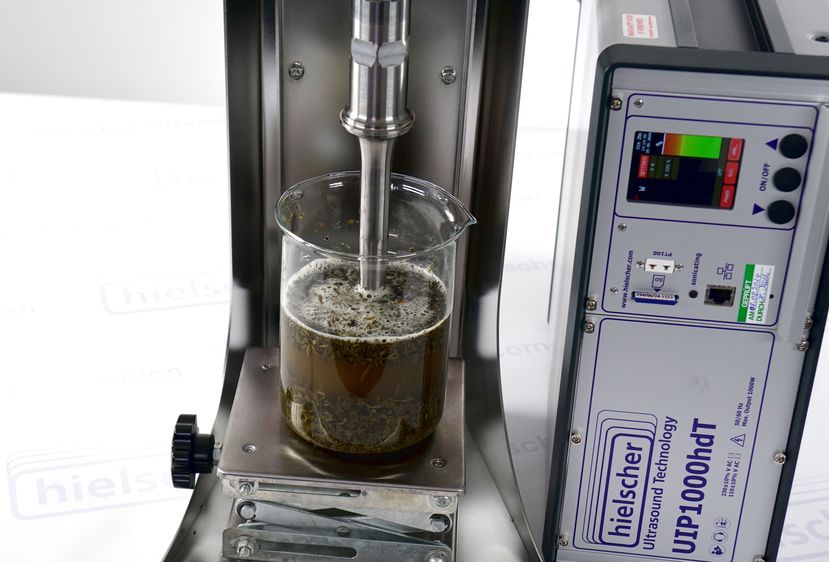

לניסויים בנפחים קטנים ולסינון פורמולציות, ניתן להשתמש ב־UIP1000hdT עם סונוטרודה ומעמד מעבדתי כדי לבצע סוניקציה של דגימות ישירות בכוסות מעבדה. כך יכולים החוקרים להעריך את השפעות העיבוד האולטרסוני על פורמולציות נוזליות שונות ולבצע אופטימיזציה יעילה של פרמטרי התהליך.
לנפחי אצווה העולים על כ־5 ליטרים, Hielscher ממליצה בדרך כלל להשתמש בכור תא זרימה.
ניתן להגדיל באופן ליניארי את קנה המידה של כל תוצאות הסוניקציה המתקבלות עם UIP1000hdT לתפוקות גבוהות יותר בייצור תעשייתי. הטבלה שלהלן מציגה סקירה של דגמי הסוניקטורים של Hielscher להגדלת קנה המידה לרמה תעשייתית.
| דגם | הספק | אצווה (בהתאם לתהליך) | תפוקה בקו (בהתאם לתהליך) |
|---|---|---|---|
| UIP500hdT | 500W | 1–15L | 0.5 עד 2 L/min |
| UIP1000hdT | 1000W | 1–20L | 0.5 עד 4.0L/min |
| UIP1500hdT | 1500W | 1–25L | 0.5 עד 6.0L/min |
| UIP2000hdT | 2000W | 1–30L | 1.0 עד 8.0L/min |
| UIP4000hdT | 4000W | 10–50L | 1.5 עד 10L/min |
| UIP6000hdT | 6000W | n.a. | 3 עד 15L/min |
| UIP16000hdT | 16,000W | n.a. | 8 עד 50L/min |
| מערך של יחידות UIP16000hdT | מספר יחידות של 16kW | n.a. | עד כמה כפולות של 100m³/h |
מדוע לבחור בסוניקטור התעשייתי UIP1000hdT בהספק 1000W?
| תכונה | הומוגנייזר אולטרסוני UIP1000hdT בהספק 1000W לקנה מידה פיילוט |
|---|---|
| הפעלה רציפה | 24/7 |
| רישום נתונים | כן, אוטומטי, כקובץ CSV בכרטיס SD משולב |
| תמיכה בתאי זרימה | כן, תאי זרימה במגוון גאומטריות וגדלים |
| מסלול הגדלת קנה המידה | ישיר, ליניארי |
אולטרסאונד בהספק גבוה עם בקרה מלאה על התהליך
סוניקציה עוצמתית היא הפתרון התהליכי למגוון יישומים לעיבוד נוזלים, כגון
ה-UIP1000hdT מספק גלי אולטרסאונד עוצמתיים לביצוע משימות תובעניות ללא בעיות. כדי להבטיח איכות תהליך עקבית, לא רק ההספק המסופק חיוני, אלא גם הבקרה והניטור של כל פרמטרי התהליך החשובים הם בעלי חשיבות מכרעת. הדור החדש של הסוניקטורים מסדרת hdT מאפשר למפעיל לשלוט במכשיר האולטרסוני באמצעות צג מגע או שליטה מרחוק דרך דפדפן. כל פרמטרי התהליך הרלוונטיים – כגון אמפליטודה, זמן סוניקציה, טמפרטורה ולחץ – מתועדים אוטומטית ונשמרים כקובץ CSV בכרטיס ה-SD המובנה.
כך, ה-UIP1000hdT החדש מספק את אותו הספק אולטרסוני כמו קודמו UIP1000hd, אך מצטיין במגוון רחב של תכונות נוספות, שהופכות את התהליך האולטרסוני לידידותי הרבה יותר למשתמש. מבחינה תפעולית, בקרה מדויקת על כל פרמטרי התהליך האולטרסוני היא פונקציה חיונית ביותר.
הסוניקטור UIP1000hdT במבט חטוף
- סוניקטור רב עוצמה בהספק של 1000 ואט
- אמין לתהליכי סוניקציה בתנאי עבודה תובעניים
- פעולה 24/7
- ברמה תעשייתית
- צג מגע בצבע מלא
- שליטה מרחוק דרך דפדפן
- תיעוד נתוני פרמטרי התהליך
- כרטיס SD מובנה
- חיישן טמפרטורה
- חיישן לחץ (זמין כאפשרות נוספת)
- חיבור LAN
- חיבור Ethernet
- ללא צורך בהתקנת תוכנה
- כוונון תדר אוטומטי
מסך מגע בצבע מלא
מסך המגע הצבעוני הוא שיפור משמעותי שהופך את המכשיר לידידותי עוד יותר למשתמש. המסך, הרגיש למגע אצבע ועט מגע, מאפשר תפעול קל ומבטיח הגדרה מדויקת של פרמטרי ההפעלה והצגה של הגדרת ההספק האולטרסוני. תפריט הבקרה הדיגיטלי אינטואיטיבי לשימוש וכולל תפריט הגדרות בעל מבנה ברור. ניתן להתאים את הגדרת האמפליטודה/ההספק ואת מצב הפולסים באמצעות מחוון מגע צבעוני (בקפיצות של 1%, 5% או 10%). המשתמש מחליט אם הוא מעדיף להציג את האמפליטודה וההספק כתרשימי עמודות צבעוניים או כערכים מספריים. ניתן להעביר את התצוגה ממצב תצוגה רגיל למצב מספרים גדולים, שבו ניגודיות גבוהה וגופן גדול מקלים על הקריאה.
הומוגנייזר אולטרסוני לטבילה UIP1000hdT
מתמר וגנרטור UIP1000hdT
הפעילו את הסוניקטור שלכם באמצעות שליטה מרחוק דרך דפדפן
הודות לממשק האינטרנט החדש שלו ברשת LAN, ניתן לשלוט ב-UIP1000hdT באמצעות כל דפדפן נפוץ, כגון Internet Explorer, Safari, Firefox, Mozilla, וגרסאות IE/Safari למכשירים ניידים. חיבור ה-LAN הוא חיבור פשוט מסוג חבר והפעל, שאינו דורש התקנת תוכנה. המכשיר האולטרסוני פועל כשרת/לקוח DHCP ומבקש או מקצה כתובת IP באופן אוטומטי. ניתן להפעיל את המכשיר ישירות ממחשב PC/MAC או באמצעות מתג או נתב. באמצעות נתב אלחוטי אופציונלי שהוגדר מראש, ניתן לשלוט במכשיר מרוב הטלפונים החכמים או מחשבי הטאבלט, למשל Apple iPad. באמצעות העברת יציאות בנתב מחובר, תוכלו לשלוט ב-UIP1000hdT שלכם דרך האינטרנט מכל מקום בעולם – תוך שימוש בטלפון החכם או בטאבלט שלכם כשלט רחוק.
רשת מובנית
ניתן להפעיל את ה-UIP1000hdT ולשלוט בו באמצעות LAN (רשת מקומית, ראו בתיבה מימין), דבר שמקל על התפעול ומאפשר גמישות רבה בעיבוד. כל המידע על תהליך הסוניקציה מתועד אוטומטית בכרטיס נתונים מסוג SD. חיישן הניתן לחיבור מודד את הטמפרטורה באופן רציף. ניתן לחבר בנוסף חיישן לחץ, הזמין כאפשרות נוספת, כדי לתעד את הלחץ.
כוונון תדר אוטומטי ליעילות מיטבית
כל המכשירים האולטרסוניים של Hielscher מצוידים במערכת חכמה לכוונון תדר אוטומטי. בעת הפעלת המכשיר, הגנרטור מזהה את תדר הפעולה המיטבי ומבטיח שהמכשיר פועל בתדר זה. כוונון התדר האוטומטי משפר את היעילות האנרגטית הכוללת ואת האמינות של המכשירים האולטרסוניים שלנו.
UIP1000hdT – סוניקטור בהספק של 1kW ברמה תעשייתית ובעל יעילות יוצאת דופן
UIP1000hd תוכנן ונבנה לייצור מסחרי. תכנונו החזק והעמיד מוכיח את עצמו ביותר מאלף התקנות מסחריות ברחבי העולם, שבהן הוא משמש לייצור יומיומי. מעבד אולטרסוני זה דורש תחזוקה מועטה, קל להתקנה ופשוט לניקוי ולחיטוי. זמינים גם ריאקטורים מיוחדים עם תא זרימה, העומדים בדרישות המתקדמות של CIP (ניקוי במקום) ו-SIP (עיקור במקום). המתמר של UIP1000hdT הוא בדרגת הגנה IP64, כך שניתן להתקינו בסביבות תובעניות (לכלוך, אבק, לחות, הפעלה בחוץ וכו'), ואילו את הגנרטור ניתן להציב מרחוק באזור אחר.
מכיוון שמכשירי הסוניקציה של Hielscher ממירים אנרגיה חשמלית לתנודות מכניות של הסונוטרודה ביעילות גבוהה מאוד, ניתן לשלב את המתמר שלנו במארזים סגורים. במארז המתמר אין תריסי אוורור. מכיוון שאובדן האנרגיה, שהיה גורם להתחממות בתוך מארז המתמר הסגור, נמוך מאוד, אין צורך בקירור מאולץ, כגון אוויר דחוס או מים. חשוב מכך, המשמעות היא שיותר אנרגיה מועברת לנוזל, וכתוצאה מכך מתקבלת סוניקציה טובה יותר. היעילות האנרגטית הכוללת של UIP1000hdT היא כ-80–90% משקע החשמל אל הנוזל (לחצו על התמונה שלמעלה להגדלת התרשים).
UIP1000hdT – מכשיר סוניקציה עם שליטה מלאה באמפליטודה וביצועים גבוהים
ניתן להפעיל את UIP1000hdT ברציפות בהספק של 1000W. ההספק מועבר באמפליטודה מבוקרת, כך שגודל התנודות המכניות האולטרסוניות בסונוטרודה נשאר קבוע בכל תנאי העומס. ניתן לשנות את האמפליטודה מ-20 עד 100% באמצעות הגנרטור ובאמצעות שימוש בבוסטרים שונים. האמפליטודה שנבחרה נשמרת קבועה במהלך סוניקציה של כל חומר בכל לחץ. תכונה זו מעניקה לכם שליטה מלאה בפרמטר הסוניקציה החשוב ביותר: האמפליטודה.
מכשיר סוניקציה – מחיר + תמיכה: ייעוץ תהליכי כלול
UIP1000hdT הוא מעבד מסוג גשוש בהספק של 1 kW, שנבנה לפיתוח שיטות ולהעברת תהליכים לפיילוט ולייצור. התמחור מבוסס על הצעת מחיר ומשקף את סביבת העבודה שלכם – הרכב הנוזל, הצמיגות, אמפליטודת היעד, יכולת העבודה בלחץ ואפשרויות השילוב (למשל תא זרימה, קירור, חיישן לחץ). הצעת מחיר עשויה לכלול ייעוץ תהליכי מקצועי מטעם Hielscher: המלצות למיטוב פרמטרים (אמפליטודה, אנרגיה סגולית E/V, זמן שהייה, בקרת טמפרטורה ולחץ), והגדלת קנה מידה ליניארית המבוססת על תשומת אנרגיה מדידה. אתם מקבלים המלצה לתצורה ולשילוב – כדי שתוכלו לתכנן תקציב בביטחון ולמטב את היעילות מבחינת עלויות ואנרגיה.
בהמשך תוכלו למצוא מערך UIP1000hdT בתצורה מוגדרת מראש במחיר מיוחד.
אם ברשותכם דגם קודם, כגון UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, תוכלו לשדרג את המכשיר שלכם לגרסת hdT הדיגיטלית. לחצו כאן למידע נוסף על השדרוג מגרסת hd לגרסת hdT!
תצורות מערכת שונות
מערך אולטרסוני למעבר יחיד
מערך אולטרסוני לסחרור חוזר באצווה
עיבוד אולטרסוני בקו בזרימה רציפה
ערכת סחרור חוזר אולטרסוני: UIP1000hdT עם תא זרימה, מכל ומשאבה
ערכת UIP1000hdT – תמורה טובה במחיר טוב
ערכת UIP1000hdT כוללת את כל הפריטים הנדרשים בדרך כלל למחקר ולבדיקה של תהליכי עיבוד אולטרסוני של נוזלים. היא משלבת את המעבד האולטרסוני הדיגיטלי רב העוצמה UIP1000hdT בהספק של 1,000 ואט עם תא זרימה עמיד מפלדת אל-חלד, שתי סונוטרודות, בוסטר וחיישן טמפרטורה, כך שתוכלו לשנות את כל הפרמטרים החשובים לתהליכי עיבוד אולטרסוני של נוזלים.
ערכה זו היא מערך מתאים למחקר ופיתוח, לעבודה בקנה מידה של מתקן פיילוט ולייצור בקנה מידה קטן לכל סוג של עיבוד אולטרסוני של נוזלים.
UIP1000hdT קל מאוד לתפעול, כך שתוכלו להפעיל את היחידה שלכם בתוך דקות. תכונת בקרת האמפליטודה שלו שומרת על אמפליטודה קבועה בכל תנאי העומס. כך מתקבלים תנאי הפעלה הניתנים לשחזור. ניתן לשנות את המשרעת באופן אלקטרוני ומכני, וכך לעבד את הנוזל במשרעות שונות. במידת הצורך, ניתן להפעיל את המכשיר במתכונת 24/7.
בנוסף, ניתן להעלות את הלחץ בכלי הריאקטור העשוי פלדת אל-חלד עד ללחצים של 10atm.
ניתן לשלב יחידה זו בקלות במערכות קיימות לסחרור נוזלים. אין דרך קלה יותר לבחון את הפוטנציאל של אולטרסאונד וקוויטציה עבור המוצר והתהליך שלכם. ניתן להגדיל בקלות את קנה המידה של כל התוצאות המתקבלות באמצעות יחידה זו. כך תוכלו ליישם את התוצאות בקנה מידה של ייצור בעלויות השקעה ותחזוקה נמוכות.
אם אתם זקוקים לסיוע בהפעלת התהליך שלכם, נהיה שם כדי לתמוך בכם. יש לנו ידע נרחב באולטרסאונד, בקוויטציה ובעיבוד נוזלים. על בסיס ידע זה נוכל לייעץ לכם בבחירת הפרמטרים המתאימים ביותר ובאופטימיזציה של התהליך. הניסיון הרב שלנו בהגדלת קנה המידה של תהליכים מאפשר לנו לספק לכם את הידע והטכנולוגיה החיוניים להעברת התוצאות שלכם לכל קנה מידה שתרצו.
כדי להקל על הצעד הראשון במחקר ובהגדלת קנה המידה, אנו מציעים לכם ערכה מלאה זו במחיר מיוחד.
תנאים והגבלות
המחיר והמראה החיצוני עשויים להשתנות ללא הודעה מוקדמת. לא יינתן זיכוי על השמטת פריטים. אין שינויים בתכולה. מחיר זה אינו זמין בתנאי השכרה. אין אפשרות לתשלום בתשלומים. אם עליכם לבדוק את זמינותו של פריט, אנא פנו בדוא״ל או בטלפון לפני ההזמנה. מחיר זה זמין באירופה ובצפון אמריקה (ארה״ב, קנדה) בלבד. אנא פנו לקבלת מחירים לאזורים אחרים.
שאלות נפוצות
באיזו תפוקה יכול ה-UIP1000hdT לעבד?
ניתן להשתמש ב-UIP1000hdT באופן אמין לסוניקציה באצווה ובקו הזרימה. לנפחי אצווה העולים על כ-5 ליטרים, Hielscher ממליצה בדרך כלל להשתמש בריאקטור עם תא זרימה, מכיוון שהדבר משפר את אחידות העיבוד של נוזלים ותרחיפים. ה-UIP1000hdT מעבד בדרך כלל בין 0.5 ל-4.0 ליטרים בדקה, בהתאם ליישום ולפרמטרים של התהליך.
האם ה-UIP1000hdT יכול לפעול ברציפות?
כן. ה-UIP1000hdT מיועד לפעולה רציפה במתכונת 24/7 בסביבות תעשייתיות.
האם ה-UIP1000hdT מתאים להגדלת קנה המידה?
כן. ניתן להעביר פרמטרי סוניקציה שפותחו באמצעות ה-UIP1000hdT ישירות למערכות גדולות יותר של Hielscher לצורך הגדלה אמינה של קנה המידה.
מה ההבדל בין ה-UIP500hdT ל-UIP1000hdT?
ה-UIP1000hdT מספק הספק אולטרסוני כפול מזה של ה-UIP500hdT, ומאפשר תפוקה גבוהה יותר ונפחי עיבוד גדולים יותר תוך שימוש באותם עקרונות תהליך.
איזה תא זרימה מומלץ עבור ה-UIP1000hdT?
תא הזרימה המומלץ תלוי ביישום, בתפוקה ובצמיגות. Hielscher מציעה מספר תצורות של ריאקטורים עם תא זרימה, שניתן להתאים באופן מיטבי לדרישות התהליך הספציפיות שלכם.
המעבד האולטרסוני UIP1000hdT במחקר ובמדע
ה-UIP1000hdT הוא סוניקטור פופולרי, המשמש לעיתים קרובות במעבדות מחקר, במתקני מחקר ופיתוח וכן בייצור תעשייתי. הודות להספק האולטרסוני הגבוה שלו, לעמידותו ולהתאמתו לשימוש תעשייתי, ה-UIP1000hdT משמש בהצלחה במגוון יישומים, לרבות תהליכים בתנאי עבודה תובעניים. להלן מבחר מאמרים מדעיים שבהם נעשה שימוש במעבד האולטרסוני UIP1000hdT. המאמרים עוסקים במגוון נושאים, ממיצוי אולטרסוני דרך פסטור מיצים ועד פיזורים ננומטריים, פונקציונליזציה של ננו-חלקיקים והידרציה של חומרים צמנטיים. אם אתם מחפשים יישום מסוים ומקורות מדעיים הקשורים אליו, אנא צרו איתנו קשר.
- Mazza, K.E.L., Santiago, M.C.P.A., do Nascimento, L.S.M., Godoy, R.L.O., Souza, E.F., Brígida, A.I.S., Borguini, R.G. and Tonon, R.V. (2019): Syrah grape skin valorisation using ultrasound-assisted extraction: Phenolic compounds recovery, antioxidant capacity and phenolic profile. Int J Food Sci Technol, 54: 641-650.
- Lara Etzbach, Anne Pfeiffer, Andreas Schieber, Fabian Weber (2019): Effects of thermal pasteurization and ultrasound treatment on the peroxidase activity, carotenoid composition, and physicochemical properties of goldenberry (Physalis peruviana L.) puree. LWT, Vol. 100, 2019. 69-74.
- Hajdu, Viktória; Prekob, Ádám; Muranszky, Gabor; Kocserha, István; Kónya, Zoltán; Fiser, Béla; Viskolcz, Béla; Vanyorek, László (2020): Catalytic activity of maghemite supported palladium catalyst in nitrobenzene hydrogenation. Reaction Kinetics, Mechanisms and Catalysis. 129 (1), 2020.
- Abdullah, C.S.; Baluch, Nazim; Mohtar, Shahimi (2015): Ascendancy of ultrasonic reactor for micro biodiesel production. Jurnal Teknologi. 77, 2015.
- Fanny Adam, Maryline Abert-Vian, Gilles Peltier, Farid Chemat (2012): "Solvent-free" ultrasound-assisted extraction of lipids from fresh microalgae cells: A green, clean and scalable process. Bioresource Technology, Vol. 114, 2012. 457-465.
- Ganjian, Esmaiel; Ehsani, Ahmad; Mason, Timothy; Tyrer, Mark (2018): Application of power ultrasound to cementitious materials: Advances, issues and perspectives. Materials & Design 160, 2018. 503-513.
