تولید هیدروژن کارآمد با اولتراسونیک
هیدروژن یک سوخت جایگزین است که به دلیل سازگاری با محیط زیست و انتشار دی اکسید کربن صفر ترجیح داده می شود. با این حال، تولید هیدروژن معمولی برای تولید انبوه اقتصادی کارآمد نیست. الکترولیز التراسونیک ترویج محلول های آب و آب قلیایی منجر به عملکرد هیدروژن بالاتر، سرعت واکنش و سرعت تبدیل. الکترولیز با کمک اولتراسونیک باعث می شود تولید هیدروژن اقتصادی و انرژی کارآمد باشد.
واکنش های الکتروشیمیایی التراسونیک ترویج مانند الکترولیز و انعقاد الکتریکی نشان می دهد بهبود سرعت واکنش، سرعت و بازده.
تولید هیدروژن را با قدرت اولتراسوند و الکتروشیمی تسریع کنید
کارایی کاویشن اولتراسونیک را با دقت واکنشهای الکتروشیمیایی ترکیب کنید تا بازده هیدروژن بالاتر و مصرف انرژی کمتری داشته باشید. سیستمهای پیشرفته سونو-الکتروشیمیایی هایلشر انتقال جرم را افزایش میدهند، فعالیت کاتالیزور را بهبود میبخشند و سطح الکترودها را برای تولید مداوم و با کارایی بالا H₂ بهینهسازی میکنند.
مزایای کلیدی:
- انتقال جرم پیشرفته: امواج اولتراسونیک ضخامت لایه انتشار را کاهش میدهند و تحویل مؤثر واکنشدهندهها به الکترودها را تضمین میکنند.
- ثبات بهتر کاتالیزور: سونیکاسیون از تجمع نانوذرات جلوگیری میکند و فعالیت بالای کاتالیزور را در طول زمان حفظ میکند.
- بهره وری انرژی: با استفاده از میکرو-مخلوطسازی و تمیز کردن سطح القا شده توسط کاویشن، ورودی انرژی را بهینه کنید.
Ensure consistent, high-intensity cavitation with reliable ultrasonic processors designed for continuous 24/7 H₂ production. Get detailed information about our high-power ultrasonic solutions and talk to our sonication experts!

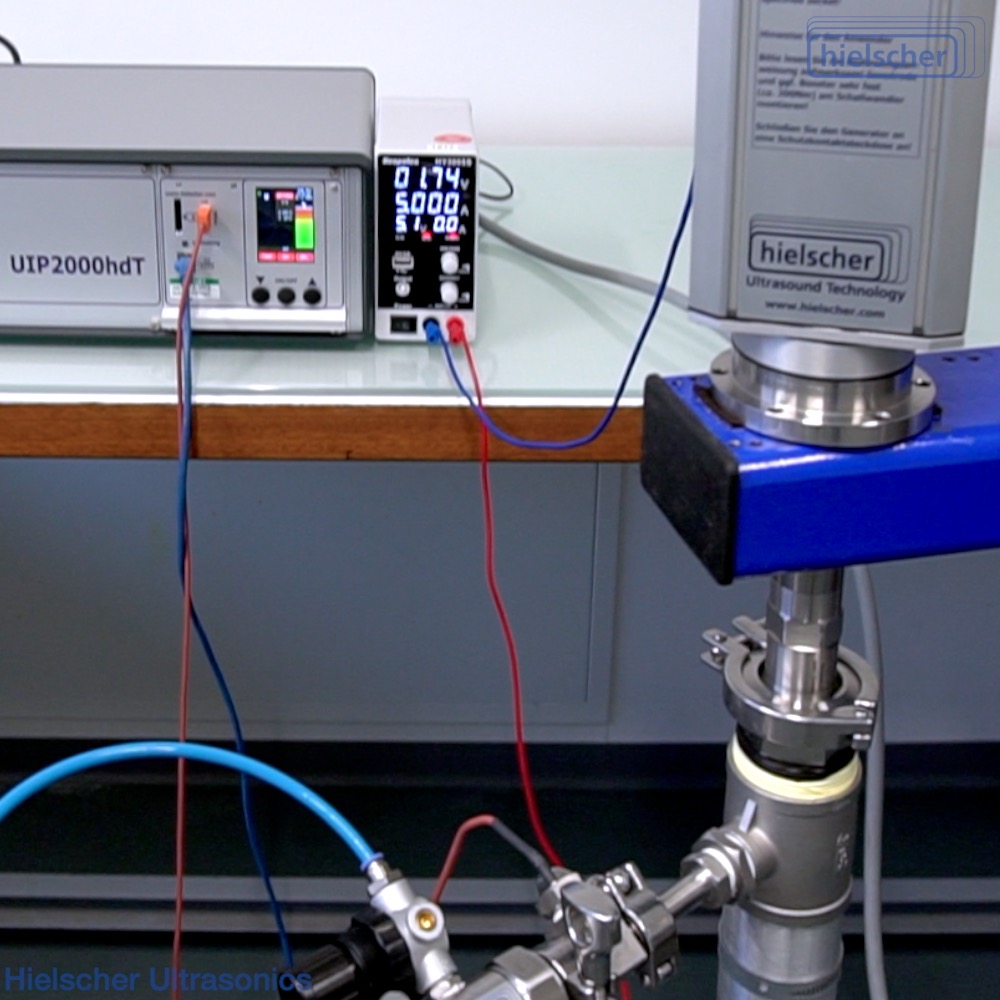

پردازنده های اولتراسونیک 2 برابر مدل UIP2000hdT با پروب ، که به عنوان الکترود عمل می کنند، یعنی کاتد و آند. ارتعاش و کاویتاسیون اولتراسوند باعث تولید هیدروژن الکتروشیمیایی می شود.
تولید هیدروژن کارآمد با فراصوت
الکترولیز آب و محلول های آبی به منظور تولید هیدروژن یک فرآیند امیدوارکننده برای تولید انرژی پاک است. الکترولیز آب یک فرآیند الکتروشیمیایی است که در آن الکتریسیته برای تقسیم آب به دو گاز هیدروژن (H2) و اکسیژن (O2) اعمال می شود. به منظور شکافتن H – O – H با الکترولیز پیوند می خورد ، جریان الکتریکی از طریق آب عبور می کند.
برای واکنش الکترولیتی، یک ارز الکتریکی مستقیم برای شروع یک واکنش غیر خود به خودی عاقلانه دیگر استفاده می شود. الکترولیز می تواند هیدروژن با خلوص بالا را در یک فرآیند ساده، سازگار با محیط زیست و سبز با انتشار CO2 صفر تولید کند زیرا O2 تنها محصول جانبی است.
Regarding electrolysis of water, the splitting of water into oxygen and hydrogen is achieved by passing an electric current through the water.
در آب خالص در کاتد با بار منفی ، یک واکنش کاهش اتفاق می افتد که در آن الکترون ها (e-) از کاتد به کاتیون های هیدروژن اهدا می شوند تا گاز هیدروژن تشکیل شود. در آند با بار مثبت، یک واکنش اکسیداسیون رخ می دهد که گاز اکسیژن تولید می کند و در عین حال الکترون به آند می دهد. این بدان معناست که آب در آند واکنش می دهد و اکسیژن و یون های هیدروژن با بار مثبت (پروتون ها) را تشکیل می دهد. بدین ترتیب معادله تعادل انرژی زیر تکمیل می شود:
2 ساعت+ (aq) + 2e– → H₂ (g) (reduction at the cathode)
2 ساعتH2SO (l) → O2 (گرم) + 4 ساعت+ (aq) + 4e– (اکسیداسیون در آند)
Overall reaction: 2H₂O (l) → 2H₂ (g) + O₂ (g)
اغلب از آب قلیایی برای الکترولیز به منظور تولید هیدروژن استفاده می شود. نمک های قلیایی هیدروکسیدهای محلول فلزات قلیایی و فلزات قلیایی خاکی هستند که نمونه های متداول آنها عبارتند از: هیدروکسید سدیم (NaOH ، همچنین به عنوان سود سوزآور شناخته می شود) و هیدروکسید پتاسیم (KOH ، همچنین به عنوان پتاس سوزاننده شناخته می شود). برای التکرولیز عمدتا از غلظت های 20 تا 40 درصد محلول سوزاننده استفاده می شود.
تولید سونو الکتروشیمیایی هیدروژن در کاتد اولتراسونیک.
سنتز التراسونیک هیدروژن
هنگامی که گاز هیدروژن در یک واکنش الکترولیتی تولید می شود ، هیدروژن درست در پتانسیل تجزیه سنتز می شود. سطح الکترودها ناحیه ای است که تشکیل هیدروژن در مرحله مولکولی در طی واکنش الکتروشیمیایی رخ می دهد. مولکول های هیدروژن در سطح الکترود هسته می شوند، به طوری که متعاقبا حباب های گاز هیدروژن در اطراف کاتد وجود دارد. استفاده از الکترودهای اولتراسونیک امپدانس فعالیت و امپدانس غلظت را بهبود می بخشد و افزایش حباب های هیدروژن را در طول الکترولیز آب تسریع می کند. چندین مطالعه نشان داد که تولید هیدروژن اولتراسونیک عملکرد هیدروژن را به طور موثر افزایش می دهد.
- بازده هیدروژن بالاتر
- بهبود بهره وری انرژی
➡️ Apply sonication for:
- افزایش انتقال جرم
- کاهش سریع امپدانس انباشته شده
- کاهش افت ولتاژ اهمی
- کاهش پتانسیل بیش از حد واکنش
- کاهش پتانسیل تجزیه
- گاززدایی آب / محلول آبی
- تمیز کردن کاتالیزورهای الکترود
اثرات اولتراسونیک در الکترولیز
Ultrasonically excited electrolysis is also known as sono-electrolysis. Various ultrasonic factors of sonomechanical and sonochemical nature influence and promote electrochemical reactions.
- Ultrasound waves create bubbles
- Bubbles collapse
- Extreme heat splits water molecules
The electrolysis-influencing factors are results of ultrasound-induced cavitation and vibration and include acoustic streaming, micro-turbulences, microjets, shock waves as well as sonochemical effects. Ultrasonic / acoustic cavitation occurs, when high-intensity ultrasound waves are coupled into liquid. The phenomenon of cavitation is characterized by the growth and collapse of so-called cavitation bubbles. The bubble implosion is marked by super-intense, locally occuring forces. These forces include intense local heating of up to 5000K, high pressures of up to 1000 atm, and enormous heating and cooling rates (>100k/sec) and they provoke a unique interaction between matter and energy. For instance, those cavitational forces impact hydrogen bondings in water and facilitate splitting of water clusters which subsequently results in a reduced energy consumption for the electrolysis.
تاثیر اولتراسونیک بر روی الکترودها
- حذف رسوبات از سطح الکترود
- فعال سازی سطح الکترود
- انتقال الکترولیت ها به سمت و دور از الکترودها
تمیز کردن التراسونیک و فعال سازی سطوح الکترود
Mass transfer is one of the crucial factors influencing reaction rate, speed, and yield. During electrolytic reactions, the reaction product, e.g. precipitates, accumulate around as well as directly on the electrode surfaces and decelerate the electrolytic conversion of fresh solution to the electrode. Ultrasonically promoted electrolytic processes show an increased mass transfer in the bulk solution and near the surfaces. Ultrasonic vibration and cavitation removes passivation layers from the electrode surfaces and keep them thereby permanently fully efficient. Furthermore, sonification is known to enhance reaction pathways by sonochemical effects.
افت ولتاژ اهمی کمتر، پتانسیل بیش از حد واکنش و پتانسیل تجزیه
ولتاژ مورد نیاز برای وقوع الکترولیز به عنوان پتانسیل تجزیه شناخته می شود. سونوگرافی می تواند پتانسیل تجزیه لازم را در فرآیندهای الکترولیز کاهش دهد.
سلول الکترولیز اولتراسونیک
برای الکترولیز آب، ورودی انرژی اولتراسونیک، شکاف الکترود و غلظت الکترولیت عوامل کلیدی هستند که بر الکترولیز آب و کارایی آن تأثیر می گذارند.
برای الکترولیز قلیایی ، از یک سلول الکترولیز با محلول سوزاننده آبی معمولا 20٪ -40٪ KOH یا NaOH استفاده می شود. انرژی الکتریکی به دو الکترود اعمال می شود.
از کاتالیزورهای الکترود می توان برای تسریع سرعت واکنش استفاده کرد. به عنوان مثال، الکترودهای Pt مطلوب هستند زیرا واکنش راحت تر اتفاق می افتد.
مقالات تحقیقاتی علمی گزارش 10٪ -25٪ صرفه جویی در انرژی با استفاده از الکترولیز اولتراسونیک ترویج آب.
الکترولیزرهای التراسونیک برای تولید هیدروژن در مقیاس پایلوت و صنعتی
شرکت Hielscher Ultrasonics
’ پردازنده های اولتراسونیک صنعتی برای عملیات 24/7/365 تحت بار کامل و در فرآیندهای سنگین ساخته شده اند.
با تهیه سیستم های مافوق صوت قوی، sonotrodes ویژه طراحی شده (پروب ها)، که به عنوان الکترود و فرستنده موج اولتراسوند در همان زمان عمل می کنند، و راکتورهای الکترولیز، Hielscher مافوق صوت نیازهای خاص برای تولید هیدروژن الکترولیتی را برآورده می کند. تمام اولتراسونیک های صنعتی دیجیتال از سری UIP (UIP500hdT (500 وات)، UIP1000hdT (1 کیلو وات)، UIP1500hdT (1.5 کیلو وات)، UIP2000hdT (2 کیلووات)، و UIP4000hdT (4kW)) واحدهای اولتراسونیک با کارایی بالا برای کاربردهای الکترولیز هستند.

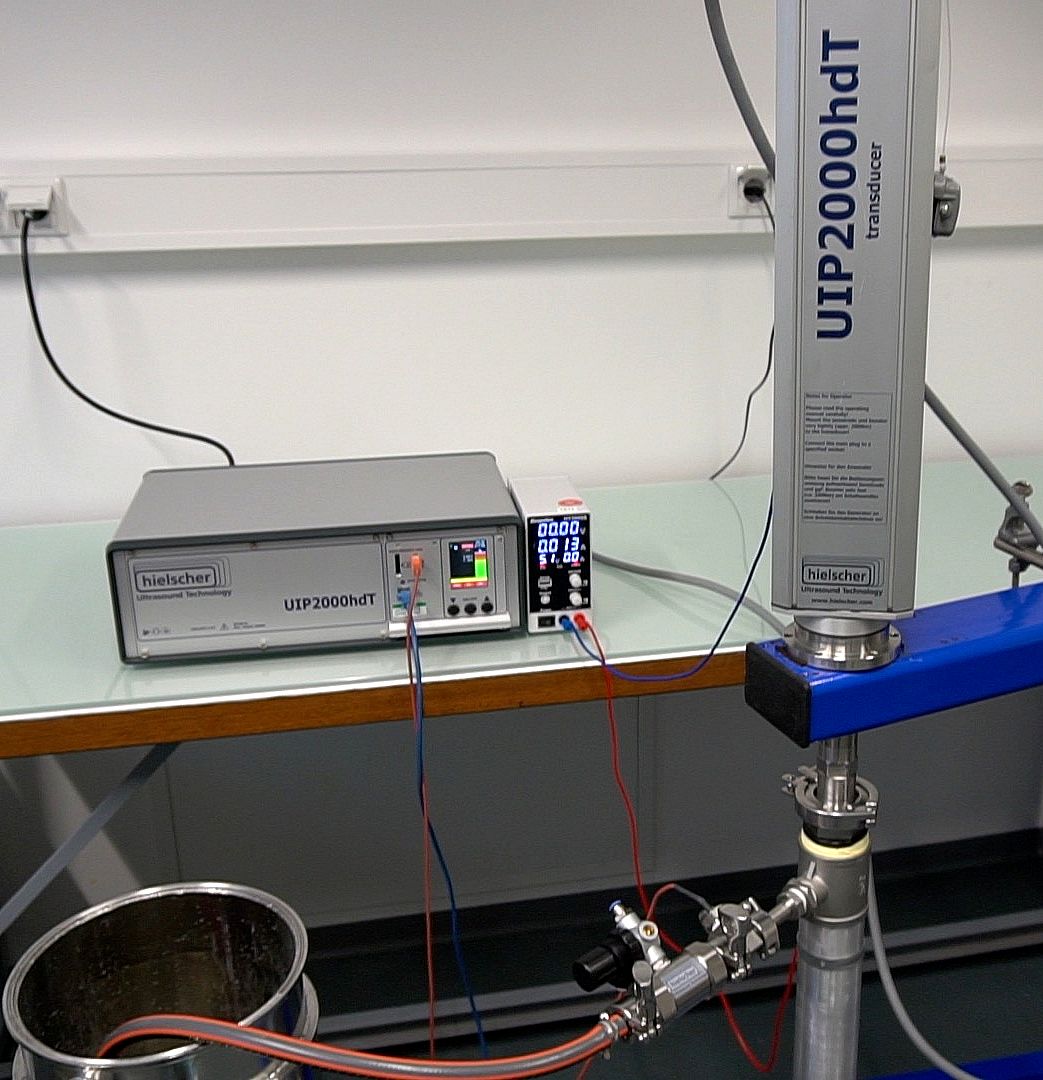

پروب اولتراسونیک UIP2000hdT به عنوان آند عمل می کند. امواج اولتراسونیک اعمال شده سنتز الکترولیتی هیدروژن را تشدید می کنند.
The table below gives you an overview about our sonicators and sono-electrodes for electro-chemical H₂ generation – از آزمایشگاه تحقیقاتی تا تولید:
| فراصوت | قدرت اولتراسوند | دوره |
|---|---|---|
| VialTweeter(ویال گروهی) | 200 وات | لوله فالکون |
| UP100H | 100 وات | 10 تا 200 میلی لیتر در دقیقه |
| UP400St | 400 وات | 20 تا 400 میلی لیتر در دقیقه |
| UIP2000hdT | 2000W | 0.2 تا 4 لیتر در دقیقه |
با سونوکیشن بازده هیدروژن خود را بهینه کنید!
سلول سونوالکتروشیمیایی برای بهبود سنتز H₂
سوالات متداول – تولید هیدروژن سونو الکتروشیمیایی
هیدروژن چیست؟
هیدروژن عنصر شیمیایی با نماد H و عدد اتمی 1 است. هیدروژن با وزن اتمی استاندارد 1.008 ، سبک ترین عنصر در جدول تناوبی است. هیدروژن فراوان ترین ماده شیمیایی در جهان است که تقریبا 75 درصد از کل جرم باریونی را تشکیل می دهد. H2 گازی است که با پیوند دو اتم هیدروژن به یکدیگر و تبدیل شدن به یک مولکول هیدروژن تشکیل می شود. H2 هیدروژن مولکولی نیز نامیده می شود و یک مولکول دیاتومیک و همهسته ای است. از دو پروتون و دو الکترون تشکیل شده است. هیدروژن مولکولی با داشتن بار خنثی پایدار است و در نتیجه رایج ترین شکل هیدروژن است.
هنگامی که هیدروژن در مقیاس صنعتی تولید می شود، گاز طبیعی اصلاح کننده بخار پرکاربردترین شکل تولید است. یک روش جایگزین الکترولیز آب است. بیشتر هیدروژن در نزدیکی محل استفاده اخیر آن تولید می شود ، به عنوان مثال ، در نزدیکی تأسیسات فرآوری سوخت های فسیلی (به عنوان مثال ، هیدروکراکینگ) و تولیدکنندگان کود مبتنی بر آمونیاک.
سنتز سونو-الکتروشیمیایی هیدروژن چیست؟
سنتز سونو-الکتروشیمیایی یک تکنیک ترکیبی است که کاویتاسیون اولتراسونیک را با تجزیه آب الکتروشیمیایی ترکیب میکند. با اعمال امواج صوتی با فرکانس بالا – یعنی اولتراسوند – به یک راکتور الکتروشیمیایی، این فرآیند انتقال جرم را افزایش میدهد، سطح الکترودها را تمیز میکند و بهرهوری کلی تولید هیدروژن را در مقایسه با الکترولیز سنتی بهبود میبخشد.
چگونه اولتراسوند بازده هیدروژن در الکترولیز را بهبود میبخشد؟
Ultrasound improves hydrogen generation primarily through acoustic cavitation. The formation and collapse of microscopic bubbles create intense micro-turbulence that reduces the thickness of the diffusion layer at the electrode surface. This ensures a faster supply of reactants to the catalyst and helps remove hydrogen gas bubbles more efficiently, preventing “gas shielding” and allowing for higher current densities.
What are the advantages of using an industrial sonicator for hydrogen synthesis?
Using high-intensity ultrasonic processors like the UIP2000hdT of the Hielscher industrial-grade UIP series offers several advantages:
- Enhanced Catalyst Activity: Sonication prevents nanoparticle agglomeration, keeping catalysts (like Pt, TiO₂, or Ni) highly active.
- Electrode Cleaning: اولتراسوند به طور مداوم سطوح الکترود را تمیز میکند، قطبش را کاهش میدهد و عمر قطعات راکتور را افزایش میدهد.
- مقیاس پذیری: این سیستمها برای کارکرد مداوم 24/7 طراحی شدهاند، که آنها را مناسب هم برای تحقیقات آزمایشگاهی و هم برای تولید هیدروژن در مقیاس صنعتی میکند.
نقش کاویتاسیون در واکنشهای سونو-الکتروشیمیایی چیست؟
Acoustic cavitation is the core mechanism in sono-electrochemistry. When ultrasonic waves pass through a liquid, they create alternating high-pressure and low-pressure cycles. During the low-pressure cycle, tiny vacuum bubbles form and grow; during the high-pressure cycle, they collapse implosively. This collapse generates localized extreme temperatures and pressures, which can facilitate chemical reactions and significantly improve the contact between electrodes and the electrolyte.
Can Sono-Electrochemistry be Used with Renewable Energy Sources?
Yes. Sono-electrochemical systems can be integrated with renewable energy sources such as solar or wind power. The ability of ultrasonic processors to operate efficiently at varying power levels makes them an excellent match for intermittent energy supplies, potentially lowering the carbon footprint of green hydrogen production.
How does Sono-Electrochemical Hydrogen Production Compare to Traditional Steam Methane Reforming?
Unlike steam methane reforming (SMR), which relies on fossil fuels and releases significant CO₂, sono-electrochemical synthesis typically uses water as the feedstock. While SMR is currently more established, sono-electrochemistry offers a cleaner, “سبز” alternative that can be powered by renewable electricity, making it a key technology for a sustainable hydrogen economy.
ادبیات / منابع
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
