Producción eficiente de hidrógeno con ultrasonidos
El hidrógeno es un combustible alternativo preferible por su respeto al medio ambiente y su nula emisión de dióxido de carbono. Sin embargo, la generación convencional de hidrógeno no es eficiente para la producción económica en masa. La electrólisis promovida por ultrasonidos de agua y soluciones de agua alcalina da lugar a mayores rendimientos de hidrógeno, velocidad de reacción y velocidad de conversión. La electrólisis asistida por ultrasonidos hace que la producción de hidrógeno sea económica y eficiente desde el punto de vista energético.
Las reacciones electroquímicas promovidas por ultrasonidos, como la electrólisis y la electrocoagulación, muestran una mejora de la velocidad de reacción, la tasa y los rendimientos.
Acelerar la producción de hidrógeno gracias al poder de los ultrasonidos y la electroquímica
Combina la eficiencia de la cavitación ultrasónica con la precisión de las reacciones electroquímicas para lograr mayores rendimientos de hidrógeno y un menor consumo energético. Los sistemas sonoelectroquímicos avanzados de Hielscher potencian la transferencia de masa, mejoran la actividad del catalizador y optimizan las superficies de los electrodos para una generación de H₂ constante y de alto rendimiento.
Ventajas principales:
- Transferencia de masa mejorada: Las ondas ultrasónicas reducen el espesor de la capa de difusión, lo que garantiza un suministro eficaz de los reactivos a los electrodos.
- Mayor estabilidad del catalizador: La sonicación evita la aglomeración de las nanopartículas, lo que permite mantener una elevada actividad catalítica a lo largo del tiempo.
- Eficiencia energética: Optimizar el consumo energético aprovechando la micromezcla y la limpieza de superficies inducidas por la cavitación.
Garantiza una cavitación constante y de alta intensidad con procesadores ultrasónicos fiables, diseñados para la producción continua de H₂ las 24 horas del día, los 7 días de la semana. ¡Obtén información detallada sobre nuestras soluciones ultrasónicas de alta potencia y habla con nuestros expertos en sonicación!
2x procesadores ultrasónicos del modelo UIP2000hdT con sondas, que actúan como electrodos, es decir, cátodo y ánodo. La vibración ultrasónica y la cavitación favorecen la producción electroquímica de hidrógeno.
Generación eficiente de hidrógeno mediante sonicación
La electrólisis del agua y de soluciones acuosas para generar hidrógeno es un proceso prometedor para la producción de energía limpia. La electrólisis del agua es un proceso electroquímico en el que se aplica electricidad para dividir el agua en dos gases, a saber, hidrógeno (H2) y oxígeno (O2). Para escindir el H – O – H por electrólisis, se hace pasar una corriente eléctrica por el agua.
Para la reacción electrolítica, se aplica una corriente eléctrica directa para iniciar una reacción no espontánea. La electrólisis puede generar hidrógeno de gran pureza en un proceso sencillo, respetuoso con el medio ambiente y ecológico, con una emisión nula de CO2, ya que el O2 es el único subproducto.
En cuanto a la electrólisis del agua, la descomposición del agua en oxígeno e hidrógeno se consigue haciendo pasar una corriente eléctrica a través del agua.
En el agua pura, en el cátodo cargado negativamente, se produce una reacción de reducción en la que los electrones (e-) del cátodo se donan a los cationes de hidrógeno para que se forme gas hidrógeno. En el ánodo, cargado positivamente, se produce una reacción de oxidación que genera oxígeno gaseoso y cede electrones al ánodo. Esto significa que el agua reacciona en el ánodo para formar oxígeno e iones de hidrógeno cargados positivamente (protones). De este modo se completa la siguiente ecuación de balance energético:
2h+ (aq) + 2e– → H₂ (g) (reducción en el cátodo)
2h2O (l) → O2 (g) + 4H+ (aq) + 4e– (oxidación en el ánodo)
Reacción global: 2H₂O (l) → 2H₂ (g) + O₂ (g)
A menudo, se utiliza agua alcalina para la electrólisis con el fin de producir hidrógeno. Las sales alcalinas son hidróxidos solubles de metales alcalinos y alcalinotérreos, de los que son ejemplos comunes: Hidróxido de sodio (NaOH, también conocido como sosa cáustica) e hidróxido de potasio (KOH, también conocido como potasa cáustica). Para la electrólisis se utilizan principalmente concentraciones del 20% al 40% de solución cáustica.
Producción sonoelectroquímica de hidrógeno en un cátodo ultrasónico.
Síntesis ultrasónica de hidrógeno
Cuando se produce gas hidrógeno en una reacción electrolítica, el hidrógeno se sintetiza justo en el potencial de descomposición. La superficie de los electrodos es la zona en la que se produce la formación de hidrógeno a nivel molecular durante la reacción electroquímica. Las moléculas de hidrógeno se nuclean en la superficie del electrodo, por lo que posteriormente aparecen burbujas de gas hidrógeno alrededor del cátodo. El uso de electrodos ultrasónicos mejora las impedancias de actividad y de concentración y acelera el ascenso de las burbujas de hidrógeno durante la electrólisis del agua. Varios estudios han demostrado que la producción de hidrógeno por ultrasonidos aumenta el rendimiento de hidrógeno de forma eficaz.
- Mayor rendimiento del hidrógeno
- Mayor eficiencia energética
➡️ Utiliza la sonicación para:
- aumento de la transferencia de masa
- Reducción acelerada de la impedancia acumulada
- Caída de tensión óhmica reducida
- Reducción del sobrepotencial de reacción
- Potencial de descomposición reducido
- Desgasificación de agua / solución acuosa
- Limpieza de catalizadores de electrodos
Efectos de los ultrasonidos en la electrólisis
La electrólisis excitada por ultrasonidos también se conoce como sonoelectrólisis. Diversos factores ultrasónicos de naturaleza sonomecánica y sonoquímica influyen en las reacciones electroquímicas y las favorecen.
- Las ondas ultrasónicas crean burbujas
- Las burbujas se desvanecen
- El calor extremo separa las moléculas de agua
Los factores que influyen en la electrólisis son consecuencia de la cavitación y la vibración inducidas por el ultrasonido, e incluyen el flujo acústico, las microturbulencias, los microchorro, las ondas de choque y los efectos sonoquímicos. La cavitación ultrasónica o acústica se produce cuando se acoplan ondas ultrasónicas de alta intensidad a un líquido. El fenómeno de la cavitación se caracteriza por el crecimiento y el colapso de las denominadas burbujas de cavitación. La implosión de las burbujas se caracteriza por fuerzas locales de gran intensidad. Estas fuerzas incluyen un calentamiento local intenso de hasta 5000 K, altas presiones de hasta 1000 atm y enormes velocidades de calentamiento y enfriamiento (>100 k/s), y provocan una interacción única entre la materia y la energía. Por ejemplo, esas fuerzas de cavitación afectan a los enlaces de hidrógeno en el agua y facilitan la ruptura de los clústeres de agua, lo que posteriormente se traduce en un menor consumo de energía para la electrólisis.
Impacto de los ultrasonidos en los electrodos
- Eliminación de depósitos de la superficie del electrodo
- Activación de la superficie del electrodo
- Transporte de electrolitos hacia y desde los electrodos
Limpieza ultrasónica y activación de superficies de electrodos
La transferencia de masa es uno de los factores cruciales que influyen en la velocidad de reacción y el rendimiento. Durante las reacciones electrolíticas, los productos de reacción —por ejemplo, los precipitados— se acumulan tanto alrededor como directamente sobre las superficies de los electrodos y ralentizan la conversión electrolítica de la solución fresca hacia el electrodo. Los procesos electrolíticos potenciados por ultrasonidos muestran una mayor transferencia de masa tanto en el volumen de la solución como cerca de las superficies. La vibración ultrasónica y la cavitación eliminan las capas de pasivación de las superficies de los electrodos, lo que permite que estos mantengan su plena eficiencia de forma permanente. Además, se sabe que la sonificación mejora las vías de reacción gracias a los efectos sonoquímicos.
Menor caída de tensión óhmica, sobrepotencial de reacción y potencial de descomposición
La tensión necesaria para que se produzca la electrólisis se conoce como potencial de descomposición. Los ultrasonidos pueden reducir el potencial de descomposición necesario en los procesos de electrólisis.
célula de electrólisis ultrasónica
Para la electrólisis del agua, el aporte de energía ultrasónica, la separación entre electrodos y la concentración de electrolito son factores clave que influyen en la electrólisis del agua y en su eficacia.
Para la electrólisis alcalina se utiliza una célula de electrólisis con una solución cáustica acuosa que suele contener entre un 20% y un 40% de KOH o NaOH. La energía eléctrica se aplica a dos electrodos.
Se pueden utilizar catalizadores de electrodo para acelerar la velocidad de reacción. Por ejemplo, los electrodos de Pt son favorables, ya que la reacción se produce más fácilmente.
Los artículos de investigación científica informan de un ahorro energético del 10%-25% mediante la electrólisis del agua promovida por ultrasonidos.
Electrolizadores ultrasónicos para la producción de hidrógeno a escala piloto e industrial
Hielscher Ultrasonics’ Los procesadores ultrasónicos industriales están fabricados para funcionar 24 horas al día, 7 días a la semana, 365 días al año, a plena carga y en procesos pesados.
Con el suministro de robustos sistemas de ultrasonidos, sonotrodos (sondas) de diseño especial, que funcionan como electrodo y transmisor de ondas ultrasónicas al mismo tiempo, y reactores de electrólisis, Hielscher Ultrasonics satisface los requisitos específicos de la producción electrolítica de hidrógeno. Todos los ultrasonicadores industriales digitales de la serie UIP (UIP500hdT (500 vatios), UIP1000hdT (1kW), UIP1500hdT (1,5 kW), UIP2000hdT (2 kW), y UIP4000hdT (4kW)) son unidades ultrasónicas de alto rendimiento para aplicaciones de electrólisis.

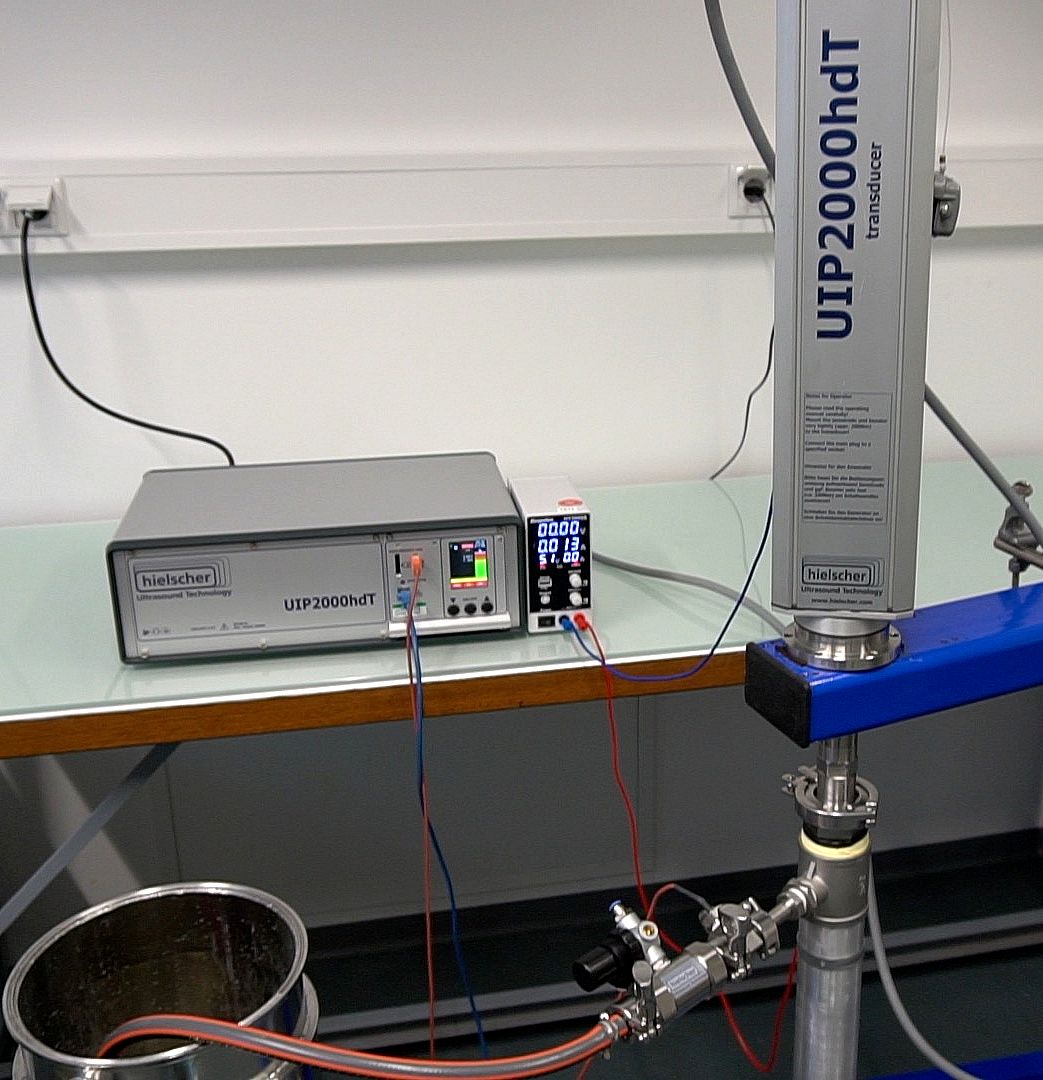

Sonda ultrasónica del UIP2000hdT funciona como ánodo. Las ondas ultrasónicas aplicadas intensifican la síntesis electrolítica del hidrógeno.
La tabla siguiente ofrece una visión general de nuestros sonicadores y sonoelectrodos para la generación electroquímica de H₂. – Del laboratorio de investigación a la producción:
| sonicador | Potencia del ultrasonido | volumen |
|---|---|---|
| VialTweeter | 200W | Tubo Falcon |
| UP100H | 100W | 10 a 200 mL/min. |
| UP400St | 400W | 20 a 400 mL/min. |
| UIP2000hdT | 2000W | 0,2 a 4 L/min |
¡Optimiza tu rendimiento de hidrógeno con la sonicación!

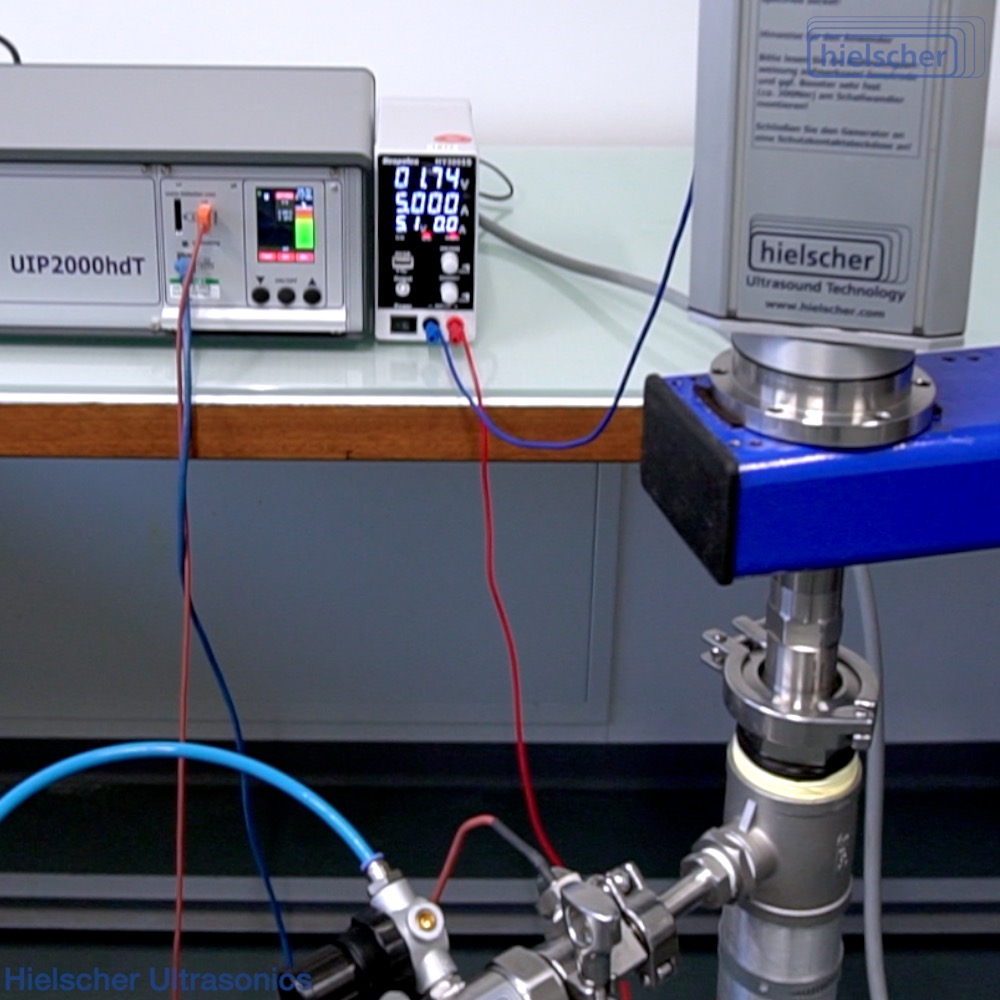

Célula sonoelectroquímica para una síntesis mejorada de H₂
Preguntas más frecuentes – Producción sonoelectroquímica de hidrógeno
¿Qué es el hidrógeno?
El hidrógeno es el elemento químico de símbolo H y número atómico 1. Con un peso atómico estándar de 1,008, es el elemento más ligero de la tabla periódica. Con un peso atómico estándar de 1,008, el hidrógeno es el elemento más ligero de la tabla periódica. El hidrógeno es la sustancia química más abundante en el universo, constituyendo aproximadamente el 75% de toda la masa bariónica. El H2 es un gas que se forma cuando dos átomos de hidrógeno se unen y se convierten en una molécula de hidrógeno. El H2 también se denomina hidrógeno molecular y es una molécula diatómica homonuclear. Está formada por dos protones y dos electrones. Al tener una carga neutra, el hidrógeno molecular es estable y, por tanto, la forma más común de hidrógeno.
Cuando se produce hidrógeno a escala industrial, el reformado al vapor del gas natural es la forma de producción más utilizada. Un método alternativo es la electrólisis del agua. La mayor parte del hidrógeno se produce cerca del lugar de su último uso, por ejemplo, cerca de las instalaciones de procesamiento de combustibles fósiles (por ejemplo, hidrocraqueo) y de los productores de fertilizantes a base de amoníaco.
¿Qué es la síntesis sonoelectroquímica de hidrógeno?
La síntesis sonoelectroquímica es una técnica híbrida que combina la cavitación ultrasónica con la descomposición electroquímica del agua. Mediante la aplicación de ondas sonoras de alta frecuencia – es decir, ecografía – En un reactor electroquímico, el proceso potencia la transferencia de masa, limpia las superficies de los electrodos y mejora la eficiencia global de la generación de hidrógeno en comparación con la electrólisis tradicional.
¿Cómo mejora el ultrasonido el rendimiento de hidrógeno en la electrólisis?
El ultrasonido mejora la generación de hidrógeno principalmente a través de la cavitación acústica. La formación y el colapso de burbujas microscópicas crean una intensa microturbulencia que reduce el espesor de la capa de difusión en la superficie del electrodo. Esto garantiza un suministro más rápido de reactivos al catalizador y ayuda a eliminar las burbujas de hidrógeno gaseoso de forma más eficaz, evitando “protección con gas” y permitiendo densidades de corriente más elevadas.
¿Cuáles son las ventajas de utilizar un sonicador industrial para la síntesis de hidrógeno?
El uso de procesadores ultrasónicos de alta intensidad, como el UIP2000hdT de la serie UIP de Hielscher, de calidad industrial, ofrece varias ventajas:
- Mayor actividad del catalizador: La sonicación evita la aglomeración de nanopartículas, lo que permite que los catalizadores (como el Pt, el TiO₂ o el Ni) mantengan un alto nivel de actividad.
- Limpieza de los electrodos: El ultrasonido limpia continuamente las superficies de los electrodos, lo que reduce la polarización y prolonga la vida útil de los componentes del reactor.
- Escalabilidad: Estos sistemas están diseñados para funcionar de forma continua las 24 horas del día, los 7 días de la semana, lo que los hace adecuados tanto para la investigación en laboratorio como para la producción de hidrógeno a escala industrial.
¿Qué papel desempeña la cavitación en las reacciones sonoelectroquímicas?
La cavitación acústica es el mecanismo fundamental de la sonoelectroquímica. Cuando las ondas ultrasónicas atraviesan un líquido, generan ciclos alternos de alta y baja presión. Durante el ciclo de baja presión, se forman y crecen diminutas burbujas de vacío; durante el ciclo de alta presión, estas colapsan de forma implosiva. Este colapso genera temperaturas y presiones extremas localizadas, lo que puede facilitar las reacciones químicas y mejorar significativamente el contacto entre los electrodos y el electrolito.
¿Se puede utilizar la sonoelectroquímica con fuentes de energía renovables?
Sí. Los sistemas sonoelectroquímicos pueden integrarse con fuentes de energía renovables, como la energía solar o eólica. La capacidad de los procesadores ultrasónicos para funcionar de manera eficiente a distintos niveles de potencia los convierte en una opción ideal para los suministros de energía intermitentes, lo que podría reducir la huella de carbono de la producción de hidrógeno verde.
¿En qué se diferencia la producción de hidrógeno por vía sonoelectroquímica del reformado tradicional del metano con vapor?
A diferencia de la reformación de metano con vapor (SMR), que se basa en combustibles fósiles y genera importantes emisiones de CO₂, la síntesis sonoelectroquímica suele utilizar agua como materia prima. Aunque la SMR está actualmente más consolidada, la sonoelectroquímica ofrece un proceso más limpio, “verde” una alternativa que puede funcionar con electricidad renovable, lo que la convierte en una tecnología clave para una economía del hidrógeno sostenible.
Literatura / Referencias
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
