Efektivní výroba vodíku pomocí ultrazvuku
Vodík je alternativní palivo, které je výhodné díky své šetrnosti k životnímu prostředí a nulovým emisím oxidu uhličitého. Konvenční výroba vodíku však není dostatečně efektivní pro ekonomickou hromadnou produkci. Ultrazvukem podporovaná elektrolýza vody a alkalických vodných roztoků vede k vyšším výtěžkům vodíku, vyšší rychlosti reakce a vyšší rychlosti konverze. Ultrazvukem asistovaná elektrolýza činí výrobu vodíku ekonomickou a energeticky účinnou.
Ultrazvukem podporované elektrochemické reakce, jako je elektrolýza a elektrokoagulace, vykazují zlepšenou rychlost a tempo reakce i výtěžky.
Urychlete výrobu vodíku silou ultrazvuku a elektrochemie
Spojte účinnost ultrazvukové kavitace s přesností elektrochemických reakcí a dosáhněte vyšších výtěžků vodíku a nižší spotřeby energie. Pokročilé sonoelektrochemické systémy Hielscher zlepšují přenos hmoty, zvyšují aktivitu katalyzátorů a optimalizují povrchy elektrod pro konzistentní, vysoce výkonnou výrobu H₂.
Hlavní výhody:
- Zlepšený přenos hmoty: Ultrazvukové vlny snižují tloušťku difuzní vrstvy, a zajišťují tak účinný přísun reaktantů k elektrodám.
- Zlepšená stabilita katalyzátoru: Sonikace zabraňuje aglomeraci nanočástic, a dlouhodobě tak udržuje vysokou katalytickou aktivitu.
- Energetická účinnost: Optimalizujte energetický vstup využitím mikromísení a čištění povrchu vyvolaných kavitací.
Zajistěte konzistentní, vysoce intenzivní kavitaci se spolehlivými ultrazvukovými procesory určenými pro nepřetržitou výrobu H₂ v režimu 24/7. Získejte podrobné informace o našich vysoce výkonných ultrazvukových řešeních a promluvte si s našimi odborníky na sonikaci!

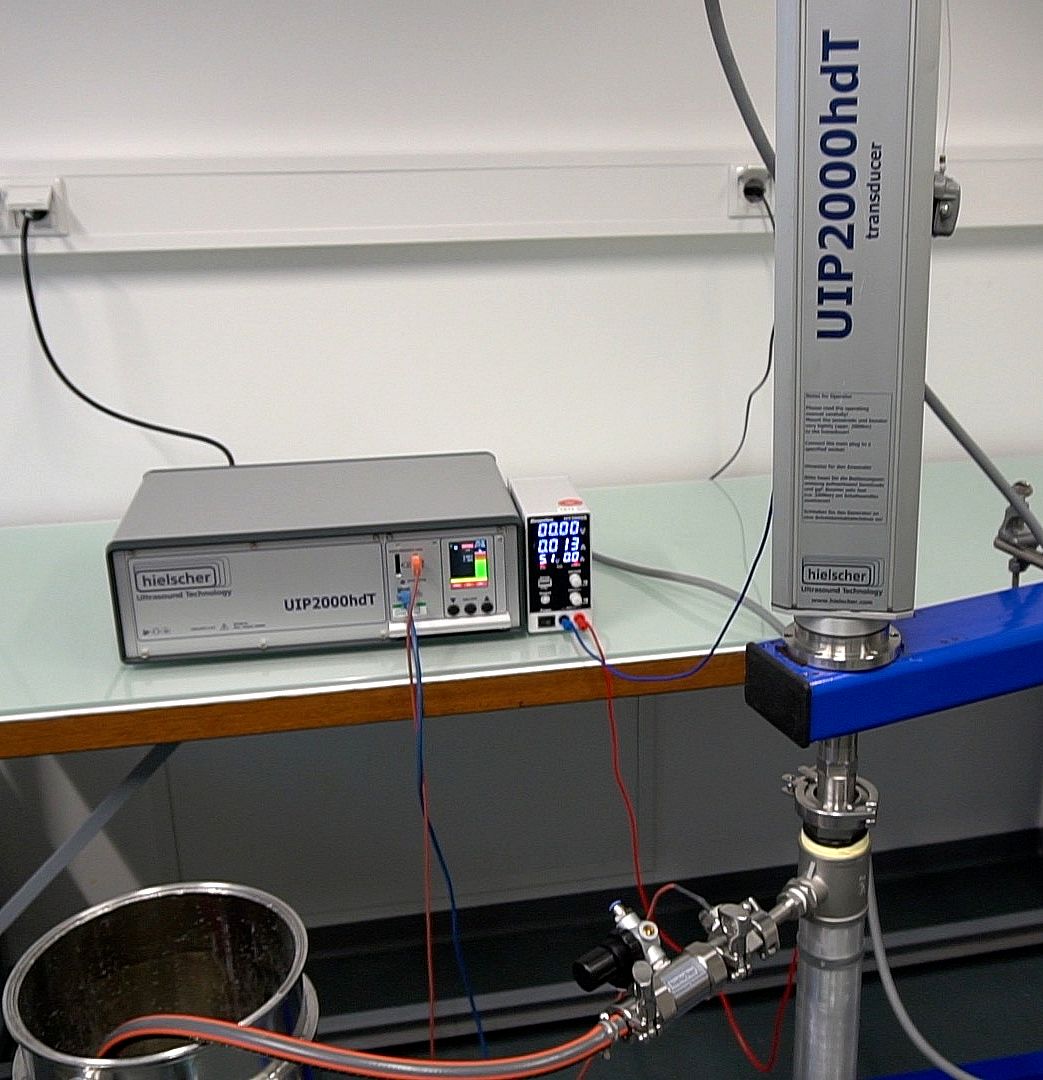

2x ultrazvukové procesory modelu UIP2000hdT se sonotrodami, které fungují jako elektrody, tj. katoda a anoda. Ultrazvukové vibrace a kavitace podporují elektrochemickou výrobu vodíku.
Efektivní výroba vodíku pomocí sonikace
Elektrolýza vody a vodných roztoků za účelem výroby vodíku je slibný proces pro výrobu čisté energie. Elektrolýza vody je elektrochemický proces, při kterém se elektřina využívá k rozkladu vody na dva plyny, a to vodík (H₂) a kyslík (O₂). Aby se vazby H – O – H rozštěpily elektrolýzou, prochází vodou elektrický proud.
Pro elektrolytickou reakci se používá stejnosměrný elektrický proud, který iniciuje jinak nespontánní reakci. Elektrolýza může vyrábět vodík vysoké čistoty jednoduchým, ekologickým, zeleným procesem s nulovými emisemi CO₂, protože O₂ je jediným vedlejším produktem.
Pokud jde o elektrolýzu vody, rozkladu vody na kyslík a vodík se dosahuje průchodem elektrického proudu vodou.
V čisté vodě probíhá na záporně nabité katodě redukční reakce, při níž jsou elektrony (e−) z katody předávány vodíkovým kationtům, takže vzniká plynný vodík. Na kladně nabité anodě probíhá oxidační reakce, která vytváří plynný kyslík a zároveň předává elektrony anodě. To znamená, že voda na anodě reaguje za vzniku kyslíku a kladně nabitých vodíkových iontů (protonů). Tím je splněna následující rovnice energetické bilance:
2H+ (aq) + 2e– → H₂ (g) (redukce na katodě)
2H2O (l) → O2 (g) + 4H+ (aq) + 4e– (oxidace na anodě)
Celková reakce: 2H₂O (l) → 2H₂ (g) + O₂ (g)
K elektrolýze za účelem výroby vodíku se často používá alkalická voda. Alkalické soli jsou rozpustné hydroxidy alkalických kovů a kovů alkalických zemin, jejichž běžnými příklady jsou: hydroxid sodný (NaOH, známý také jako louh sodný) a hydroxid draselný (KOH, známý také jako louh draselný). Pro elektrolýzu se používají převážně louhové roztoky o koncentraci 20% až 40%.
Sonoelektrochemická výroba vodíku na ultrazvukové katodě.
Ultrazvuková syntéza vodíku
Když se plynný vodík vyrábí elektrolytickou reakcí, vodík se syntetizuje přímo při rozkladném potenciálu. Povrch elektrod je oblastí, kde během elektrochemické reakce dochází ke vzniku vodíku na molekulární úrovni. Molekuly vodíku nukleují na povrchu elektrody, takže následně jsou kolem katody přítomny bubliny plynného vodíku. Použití ultrazvukových elektrod zlepšuje impedance aktivity a koncentrační impedanci a urychluje stoupání vodíkových bublin během elektrolýzy vody. Několik studií prokázalo, že ultrazvuková výroba vodíku účinně zvyšuje výtěžky vodíku.
- Vyšší výtěžky vodíku
- Zlepšená energetická účinnost
➡️ Použijte sonikaci pro:
- Zvýšený přenos hmoty
- Urychlené snížení nahromaděné impedance
- Snížený ohmický úbytek napětí
- Snížené reakční přepětí
- Snížený rozkladný potenciál
- Odplynění vody / vodného roztoku
- Čištění elektrodových katalyzátorů
Účinky ultrazvuku na elektrolýzu
Ultrazvukem buzená elektrolýza je známá také jako sonoelektrolýza. Elektrochemické reakce ovlivňují a podporují různé ultrazvukové faktory sonomechanické a sonochemické povahy.
- Ultrazvukové vlny vytvářejí bubliny
- Bubliny kolabují
- Extrémní teplo štěpí molekuly vody
Faktory ovlivňující elektrolýzu jsou výsledkem ultrazvukem vyvolané kavitace a vibrací a zahrnují akustické proudění, mikroturbulence, mikrotrysky, rázové vlny i sonochemické účinky. Ultrazvuková / akustická kavitace nastává, když jsou do kapaliny přenášeny vysoce intenzivní ultrazvukové vlny. Jev kavitace je charakterizován růstem a kolapsem takzvaných kavitačních bublin. Implozi bublin provázejí extrémně intenzivní, lokálně působící síly. Tyto síly zahrnují intenzivní lokální ohřev až na 5000K, vysoké tlaky až 1000 atm a obrovské rychlosti ohřevu a chlazení (>100k/sec) a vyvolávají jedinečnou interakci mezi hmotou a energií. Tyto kavitační síly například ovlivňují vodíkové vazby ve vodě a usnadňují štěpení vodních klastrů, což následně vede ke snížení spotřeby energie při elektrolýze.
Vliv ultrazvuku na elektrody
- Odstraňování usazenin z povrchu elektrody
- Aktivace povrchu elektrody
- Transport elektrolytů k elektrodám a od nich
Ultrazvukové čištění a aktivace povrchů elektrod
Přenos hmoty je jedním z klíčových faktorů ovlivňujících rychlost reakce, její tempo a výtěžek. Během elektrolytických reakcí se reakční produkt, např. sraženiny, hromadí kolem povrchů elektrod i přímo na nich a zpomaluje elektrolytickou přeměnu čerstvého roztoku na elektrodě. Ultrazvukem podporované elektrolytické procesy vykazují zvýšený přenos hmoty v objemu roztoku i v blízkosti povrchů. Ultrazvukové vibrace a kavitace odstraňují pasivační vrstvy z povrchů elektrod, a udržují je tak trvale plně účinné. Kromě toho je známo, že sonikace zlepšuje reakční dráhy prostřednictvím sonochemických účinků.
Nižší ohmický úbytek napětí, reakční přepětí a rozkladný potenciál
Napětí potřebné k tomu, aby elektrolýza probíhala, se nazývá rozkladný potenciál. Ultrazvuk může snížit potřebný rozkladný potenciál v elektrolytických procesech.
Ultrazvuková elektrolytická cela
U elektrolýzy vody jsou ultrazvukový energetický vstup, vzdálenost elektrod a koncentrace elektrolytu klíčovými faktory, které ovlivňují elektrolýzu vody a její účinnost.
Pro alkalickou elektrolýzu se používá elektrolytická cela s vodným louhovým roztokem obvykle 20%–40% KOH nebo NaOH. Elektrická energie se přivádí na dvě elektrody.
K urychlení reakce lze použít elektrodové katalyzátory. Výhodné jsou například Pt elektrody, protože na nich reakce probíhá snadněji.
Vědecké výzkumné články uvádějí 10%–25% úsporu energie při použití ultrazvukem podporované elektrolýzy vody.
Ultrazvukové elektrolyzéry pro výrobu vodíku v pilotním a průmyslovém měřítku
Průmyslové ultrazvukové procesory Hielscher Ultrasonics jsou konstruovány pro provoz 24/7/365 při plném zatížení a v náročných procesech.
Dodávkou robustních ultrazvukových systémů, speciálně navržených sonotrod (ultrazvukových sond), které fungují současně jako elektroda a vysílač ultrazvukových vln, a elektrolytických reaktorů vychází Hielscher Ultrasonics vstříc specifickým požadavkům elektrolytické výroby vodíku. Všechny digitální průmyslové ultrazvukové přístroje řady UIP (UIP500hdT (500 wattů), UIP1000hdT (1kW), UIP1500hdT (1,5kW), UIP2000hdT (2kW) a UIP4000hdT (4kW)) jsou vysoce výkonné ultrazvukové jednotky pro elektrolytické aplikace.

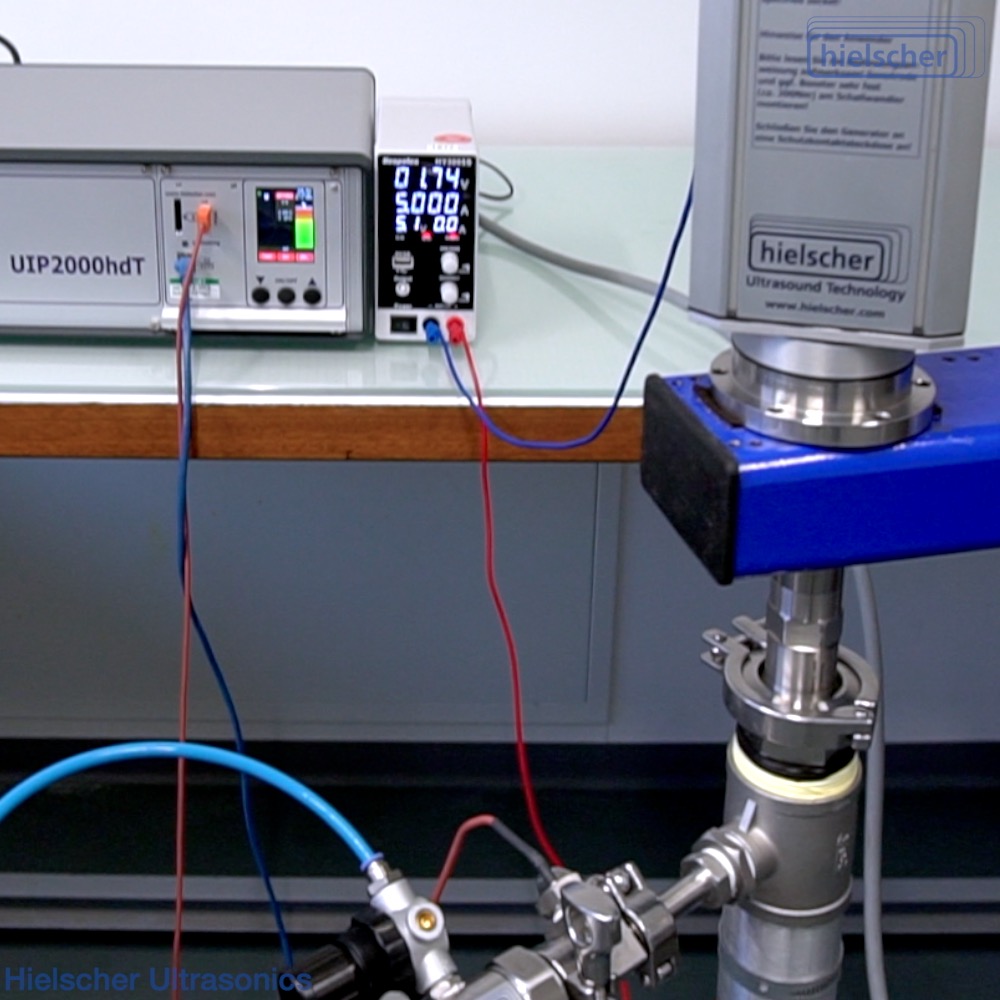

Ultrazvuková sonotroda přístroje UIP2000hdT funguje jako anoda. Aplikované ultrazvukové vlny intenzifikují elektrolytickou syntézu vodíku.
Níže uvedená tabulka vám poskytuje přehled našich sonikátorů a sonoelektrod pro elektrochemickou výrobu H₂ – od výzkumné laboratoře po výrobu:
| Sonikátor | Ultrazvukový výkon | Objem |
|---|---|---|
| VialTweeter | 200W | Zkumavka Falcon |
| UP100H | 100W | 10 až 200mL/min |
| UP400St | 400W | 20 až 400mL/min |
| UIP2000hdT | 2000W | 0,2 až 4L/min |
Optimalizujte výtěžek vodíku pomocí sonikace!
Sonoelektrochemická cela pro zlepšenou syntézu H2
FAQ – Sonoelektrochemická výroba vodíku
Co je vodík?
Vodík je chemický prvek se značkou H a atomovým číslem 1. Se standardní atomovou hmotností 1,008 je vodík nejlehčím prvkem periodické tabulky. Vodík je nejhojnější chemickou látkou ve vesmíru a tvoří zhruba 75% veškeré baryonové hmoty. H₂ je plyn, který vzniká, když se dva atomy vodíku spojí a vytvoří molekulu vodíku. H₂ se také nazývá molekulární vodík a je to dvouatomová homonukleární molekula. Skládá se ze dvou protonů a dvou elektronů. Díky neutrálnímu náboji je molekulární vodík stabilní, a je tak nejběžnější formou vodíku.
Při výrobě vodíku v průmyslovém měřítku je parní reformování zemního plynu nejrozšířenějším způsobem výroby. Alternativní metodou je elektrolýza vody. Většina vodíku se vyrábí v blízkosti místa jeho pozdějšího využití, např. u zařízení na zpracování fosilních paliv (např. hydrokrakování) a u výrobců hnojiv na bázi amoniaku.
Co je sonoelektrochemická syntéza vodíku?
Sonoelektrochemická syntéza je hybridní technika, která kombinuje ultrazvukovou kavitaci s elektrochemickým štěpením vody. Aplikací vysokofrekvenčních zvukových vln – tj. ultrazvuku – na elektrochemický reaktor proces zlepšuje přenos hmoty, čistí povrchy elektrod a zvyšuje celkovou účinnost výroby vodíku ve srovnání s tradiční elektrolýzou.
Jak ultrazvuk zvyšuje výtěžek vodíku při elektrolýze?
Ultrazvuk zlepšuje výrobu vodíku především prostřednictvím akustické kavitace. Vznik a kolaps mikroskopických bublin vytvářejí intenzivní mikroturbulence, které snižují tloušťku difuzní vrstvy na povrchu elektrody. To zajišťuje rychlejší přísun reaktantů ke katalyzátoru a pomáhá účinněji odstraňovat bubliny plynného vodíku, čímž zabraňuje „plynovému stínění“ a umožňuje vyšší proudové hustoty.
Jaké jsou výhody použití průmyslového sonikátoru pro syntézu vodíku?
Použití vysoce intenzivních ultrazvukových procesorů, jako je UIP2000hdT z průmyslové řady UIP společnosti Hielscher, nabízí několik výhod:
- Zvýšená aktivita katalyzátoru: Sonikace zabraňuje aglomeraci nanočástic, a udržuje tak katalyzátory (jako Pt, TiO₂ nebo Ni) vysoce aktivní.
- Čištění elektrod: Ultrazvuk nepřetržitě čistí povrchy elektrod, čímž snižuje polarizaci a prodlužuje životnost komponent reaktoru.
- Škálovatelnost: Tyto systémy jsou navrženy pro nepřetržitý provoz 24/7, díky čemuž jsou vhodné jak pro laboratorní výzkum, tak pro výrobu vodíku v průmyslovém měřítku.
Jaká je role kavitace v sonoelektrochemických reakcích?
Akustická kavitace je základním mechanismem sonoelektrochemie. Když ultrazvukové vlny procházejí kapalinou, vytvářejí střídavé cykly vysokého a nízkého tlaku. Během cyklu nízkého tlaku vznikají a rostou drobné vakuové bubliny; během cyklu vysokého tlaku implozivně kolabují. Tento kolaps generuje lokálně extrémní teploty a tlaky, které mohou usnadnit chemické reakce a výrazně zlepšit kontakt mezi elektrodami a elektrolytem.
Lze sonoelektrochemii využít s obnovitelnými zdroji energie?
Ano. Sonoelektrochemické systémy lze integrovat s obnovitelnými zdroji energie, jako je solární nebo větrná energie. Schopnost ultrazvukových procesorů pracovat efektivně při různých úrovních výkonu z nich činí vynikající volbu pro přerušované dodávky energie, což může potenciálně snížit uhlíkovou stopu výroby zeleného vodíku.
Jak si sonoelektrochemická výroba vodíku stojí ve srovnání s tradičním parním reformováním metanu?
Na rozdíl od parního reformování metanu (SMR), které závisí na fosilních palivech a uvolňuje značné množství CO₂, využívá sonoelektrochemická syntéza obvykle jako surovinu vodu. Zatímco SMR je v současnosti zavedenější, sonoelektrochemie nabízí čistší, „zelenou“ alternativu, kterou lze napájet elektřinou z obnovitelných zdrojů, což z ní činí klíčovou technologii pro udržitelné vodíkové hospodářství.
