Sonicators for ASTM Test and Practice Standards
Hielscher ultrazvučni uređaji pružaju kontrolisanu, ponovljivu sonikaciju za ASTM metode koje uključuju sonic šar, ultrazvučnu ekstrakciju, kavitacijsku eroziju i odvajanje biofilma MBEC.
Zašto je odabir sonikatora važan za ASTM testiranje
ASTM metode koje koriste ultrazvučnu energiju zavise od definisane akustične kavitacije i vibracija, kontrolisanog amplitudnog nivoa, reproduktivnog pozicioniranja uzorka i konzistentnog upravljanja temperaturom. Pogrešan ultrazvučni uređaj može izazvati nedovoljnu kavitaciju, neujednačeno tretiranje, prekomjerno zagrijavanje ili lošu ponovljivost. Hielscher sonikatori su dizajnirani za laboratorijsko validaciono rad s digitalnom kontrolom amplitude, snimanjem podataka, širokom kompatibilnošću sonotrode i robusnim kontinuiranim radom.
Zašto je odabir sonikatora važan za ASTM testiranje
ASTM metode koje koriste ultrazvučnu energiju zavise od definisane akustične kavitacije i vibracija, kontrolisanog amplitudnog nivoa, reproduktivnog pozicioniranja uzorka i konzistentnog upravljanja temperaturom. Pogrešan ultrazvučni uređaj može izazvati nedovoljnu kavitaciju, neujednačeno tretiranje, prekomjerno zagrijavanje ili lošu ponovljivost. Hielscher sonikatori su dizajnirani za laboratorijsko validaciono rad s digitalnom kontrolom amplitude, snimanjem podataka, širokom kompatibilnošću sonotrode i robusnim kontinuiranim radom.

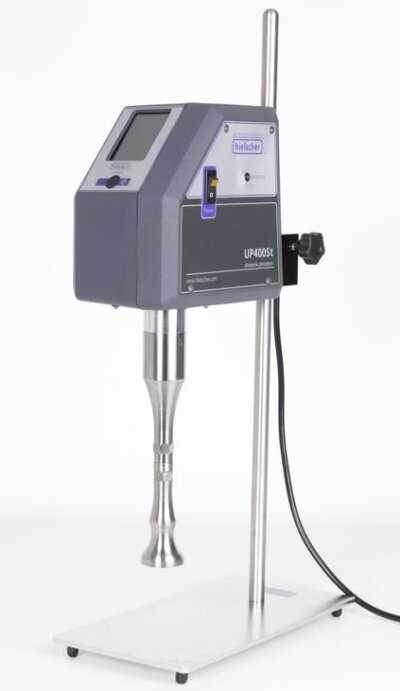

Ultra-Sonic Shear System UP400St (24kHz, 400W) za ASTM D2603 ispitivanje stabilnosti zvučnog smicanja
Kontrolisani unos energije
Digitalni ultrazvučni generatori pomažu da amplituda, vrijeme, postavke impulsa i temperaturu procesa ostanu prativi za dokumentaciju metoda.
Metodski specifične geometrije
Sonikatori sonatora, visokosnažni kavitacioni sistemi i pločasti sonikatori odgovaraju različitim ASTM formatima uzoraka, od čaša do mikrotitarskih ploča.
Ponovljivi tretman uzoraka
Stabilni uslovi sonifikacije poboljšavaju međusobnu uporedivost za promjenu viskoznosti, efikasnost ekstrakcije, eroziju kavitacije i oporavak biofilma.
Vodič za izbor sonikatora na prvi pogled
| ASTM standard | Svrha testiranja | Kako sonikacija pomaže | Preporučeni model sonikatora |
|---|---|---|---|
| ASTM D2603 | Sonic smicajuća stabilnost ulja koja sadrže polimere, kao što su ulja za podmazivanje, tečnosti u mjenjaču, traktorske tečnosti, hidraulične tečnosti i druga ulja koja sadrže polimere. | Ultrazvučna kavitacija generisana sondom stvara intenzivne, ponovljive sile smicanja. Ovo ubrzava mehaničku degradaciju poboljšavača indeksa viskoznosti osjetljivih na smicanje i omogućava laboratorijama da mjere trajni gubitak viskoznosti pod kontrolisanim uslovima. | UP400St sa S24d22 sonotrodom |
| ASTM D5621 | Zvučna smičuća stabilnost hidrauličnih fluida koji sadrže modifikatore polimerne viskoznosti. | Sonikacija izlaže hidrauličnu tečnost definisanim visokim akustičnim uslovima. Ovo pomaže u određivanju da li polimerni aditivi održavaju viskoznost ili se degradiraju pod jakim mehaničkim stresom. | UP400St sa S24d22 sonotrodom |
| astm g32 | Testiranje kavitacione erozije metala, premaza, legura, keramike i drugih inženjerskih materijala izloženih kavitaciji. | Vibrirajući ultrazvučni sonotrod generiše kontrolisano polje kavitacije u tečnosti. Ponavljano formiranje i kolaps kavitacijskih mjehurića proizvodi mjerljivu eroziju, omogućavajući poređenje otpornosti materijala na oštećenja izazvana kavitacijom. | UIP1000hdT Alternativno: UIP500hdT ili UIP2000hdT |
| ASTM E1979-21 | Ultrazvučna ekstrakcija boje, prašine, tla i uzoraka zraka za određivanje olova. | Ultrazvučna kavitacija poboljšava efikasnost ekstrakcije tako što razbija čestice, povećava kontakt između uzorka i ekstrakcionog rastvora i ubrzava oslobađanje olova za naknadno analitičko određivanje. | UP200Ht za rutinske laboratorije UP400St za veću intenzivnost ili protok |
| ASTM E2799-22 | Testiranje efikasnosti dezinficijensa protiv Pseudomonas aeruginosa biofilma koristeći MBEC test. | Plate-wide sonication detaches biofilm cells from the 96-peg MBEC lid into the wells for recovery and quantification. Uniform microplate sonication improves comparability across wells and supports high-throughput biofilm testing. | Sonikator za mikroploče UIP400MTP |
Recommended Hielscher Sonicators for ASTM Standards
The following ASTM standards use sonication as a core test step or as a sonication-assisted sample preparation step. Select the model that matches the required sample geometry, power level, and throughput.
ASTM D2603 – Sonic Shear Stability of Polymer-Containing Oils
ASTM D2603 procjenjuje smičnu stabilnost ulja koja sadrže polimere mjerenjem trajnog gubitka viskoznosti nakon zračenja u zvučnom oscilatoru. Test se koristi za tečnosti kao što su ulja za podmazivanje, tečnosti za prijenos, tečnosti za traktore i druga ulja modifikovana polimerima, gdje improveri indeksa viskoznosti mogu propadati pod intenzivnim smicanjem (HDS).
Funkcija sonikacije jezgre: intenzivna i fokusirana kavitacija i smicanje generisani ultrazvučnim sondom.
Kritične kontrolne tačke: fiksno vrijeme testiranja, definisana geometrija sonde, kontrola temperature uzorka i ponovljiva dubina uranjanja.
Tipičan rezultat: viskoznost prije i poslije sonikacije za kvantificiranje trajnog gubitka viskoznosti.
Preporučeni sonikator: Hielscher UP400St sa S24d22 sonotrodom.
UP400St je preferirana Hielscher konfiguracija za ASTM D2603 jer pruža 400 W ultrazvučne snage na 24 kHz, preciznu kontrolu amplitude, integrirano praćenje temperature i kompatibilnost sa S24d22 geometrijom sonde koja se koristi za ispitivanje soničke stabilnosti smicanja.
Saznajte više o ASTM D2603!
ASTM D5621 – Sonička stabilnost smicanja hidrauličnih tekućina
ASTM D5621 mjeri stabilnost smicanja hidrauličnih tekućina određivanjem konačne viskoznosti nakon ultrazvučnog zračenja u soničnom oscilatoru. Posebno je relevantan za hidraulične tekućine koje sadrže polimerske dodatke osjetljive ili otporne na smicanje.
Funkcija sonikacije jezgre: ubrzano smicanje polimera kroz akustičnu kavitaciju.
Kritične kontrolne tačke: odabir ultrazvučnog roga, stabilnost amplitude, kontrola temperature i konzistentno trajanje testa.
Tipičan rezultat: konačna ili promjena viskoznosti nakon standardiziranog zvučnog tretmana.
Preporučeni sonikator: Hielscher UP400St sa S24d22 sonotrodom.
UP400St je također idealan izbor za ASTM D5621. Njegova ultrazvučna smicajuća postavka tipa sonde od 24 kHz daje laboratorijama kompaktnu, digitalno kontrolisanu platformu za ponovljivo testiranje smicanja hidrauličnih fluida.
Saznajte više o ASTM D5621!
astm g32 – Kavitacijska erozija pomoću ultrazvučnog vibratornog aparata
ASTM G32 opisuje testiranje kavitacione erozije pomoću vibracionog aparata. Uzorak je izložen visokofrekventnim vibracijama – koje generiše sonikator – u tečnosti, što uzrokuje formiranje i kolaps šupljina koje uzrokuju mjerljiv gubitak materijala. Metoda se koristi za poređenje otpornosti metala, premaza i drugih inženjerskih materijala na eroziju kavitacije.

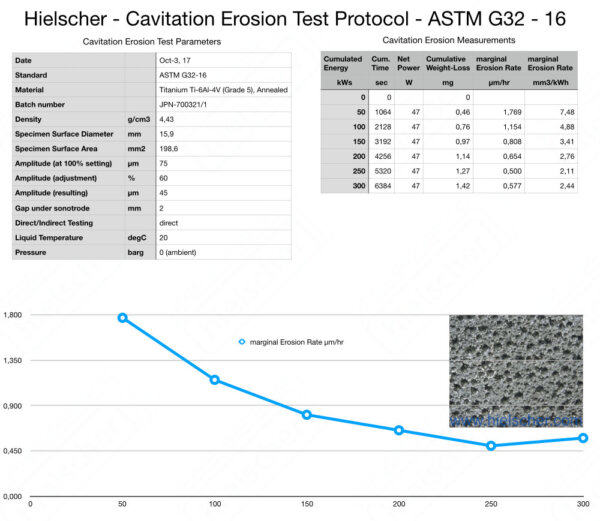

Uzorak radnog lista za ispitivanje erozije kavitacije
Funkcija sonikacije jezgre: kontrolisano kavitacijsko polje generisano vibrirajućom sonotrodom.
Kritične kontrolne tačke: amplituda, geometrija uzorka, udaljenost otvora, temperatura tekućine, vrijeme izlaganja i mjerenje gubitka mase uzorka.
Tipičan rezultat: stopa erozije, kumulativni gubitak mase ili uporedna otpornost na kavitaciju.
Preporučeni sonikator: Hielscher UIP1000hdT.
UIP1000hdT je odličan Hielscher izbor za ASTM G32 jer njegov 1000 W, 20 kHz sonda-tip dizajn pruža visoku, stabilnu amplitudu potrebnu za ponovljiva istraživanja erozije kavitacije. Za niže ili više zahtjeve snage, Hielscher UIP500hdT i UIP2000hdT konfiguracije predstavljaju odgovarajuće alternative.
Saznajte više o ASTM G32!
Steknite uvid u postupak testa erozije kavitacije!
UIP1000hdT (1000W, 20kHz) Postavljanje testa erozije kavitacije
ASTM E1979-21 – Ultrazvučna ekstrakcija boje, prašine, tla i uzoraka zraka za određivanje olova
ASTM E1979-21 je praksa ultrazvučne ekstrakcije za pripremu uzoraka iz okoline prije analitičkog određivanja olova. Primjenjuje se na matrice kao što su suhi slojevi boje, slegnuta prašina, tlo i čestice iz zraka u kontekstu uklanjanja olova, renoviranja, profesionalne higijene i praćenja okoliša.
Funkcija sonikacije jezgre: ultrazvučna ekstrakcija kako bi olovo bilo dostupno za naknadno analitičko mjerenje.
Kritične kontrolne tačke: posuda za ekstrakciju, vrijeme sonikacije, temperatura, kiselinska matrica i konzistentan prijenos energije.
Tipičan rezultat: koncentracija ekstrahiranog olova određuje se analizom u laboratoriju.
Preporučeni sonikator: Hielscher UP200Ht ili UP400St.
Za rutinsku pripremu uzoraka prema ASTM E1979, UP200Ht je snažan izbor za laboratorij za male do srednje volumene ekstrakcije. UP400St se preporučuje kada je potrebna veća snaga, veći protok uzorka ili šira fleksibilnost sonotrode.
Saznajte više o ASTM E1979-21!
ASTM E2799-22 – Testiranje efikasnosti dezinfekcionog sredstava protiv biofilma Pseudomonas aeruginosa pomoću MBEC testa
ASTM E2799-22 specificira operativne parametre za uzgoj, tretman, neutralizaciju i oporavak biofilma Pseudomonas aeruginosa u formatu MBEC testa visokog protoka. Biofilm raste na poklopcu sa 96 klinčića koji odgovara 96-pločnom prijemnom setu. Nakon izlaganja dezinfekcionom sredstvu, sonikacija se koristi kao korak odvajanja i oporavka biofilma.
Funkcija sonikacije jezgre: simultano, reproduktivno odvajanje biofilma sa 96-klinčićnog MBEC poklopca u mikrotitracione platoe.
Kritične kontrolne tačke: ujednačena ultrazvučna energija preko cijele ploče, kontrolisano vrijeme izloženosti, nizak rizik od unakrsne kontaminacije i oporavak ćelija bez prekomjerne destruktivne energije.
Tipičan rezultat: kvantitativni oporavak održivih biofilmskih ćelija nakon tretmana dezinfekcijom.
Preporučeni sonikator: Hielscher UIP400MTP.
UIP400MTP je idealan za ASTM E2799-22 jer je dizajniran za mikrotitarske ploče, a ne za tretman sondom sa jednim posudom. Pruža ujednačen ultrazvuk preko cijele ploče, omogućavajući istovremeno liječenje svih jamica i ponovljivo odvajanje biofilmova sa MBEC čepova. To je čini pogodnijom od ručne sonde za visokopropusne radne tokove rada sa biofilmom, gdje su dosljedna distribucija energije na ploči i uporedivost uzoraka sa uzorkom ključni.
Pročitajte više o UIP400MTP i MBEC testu!
Saznajte više o ASTM E2799-22!

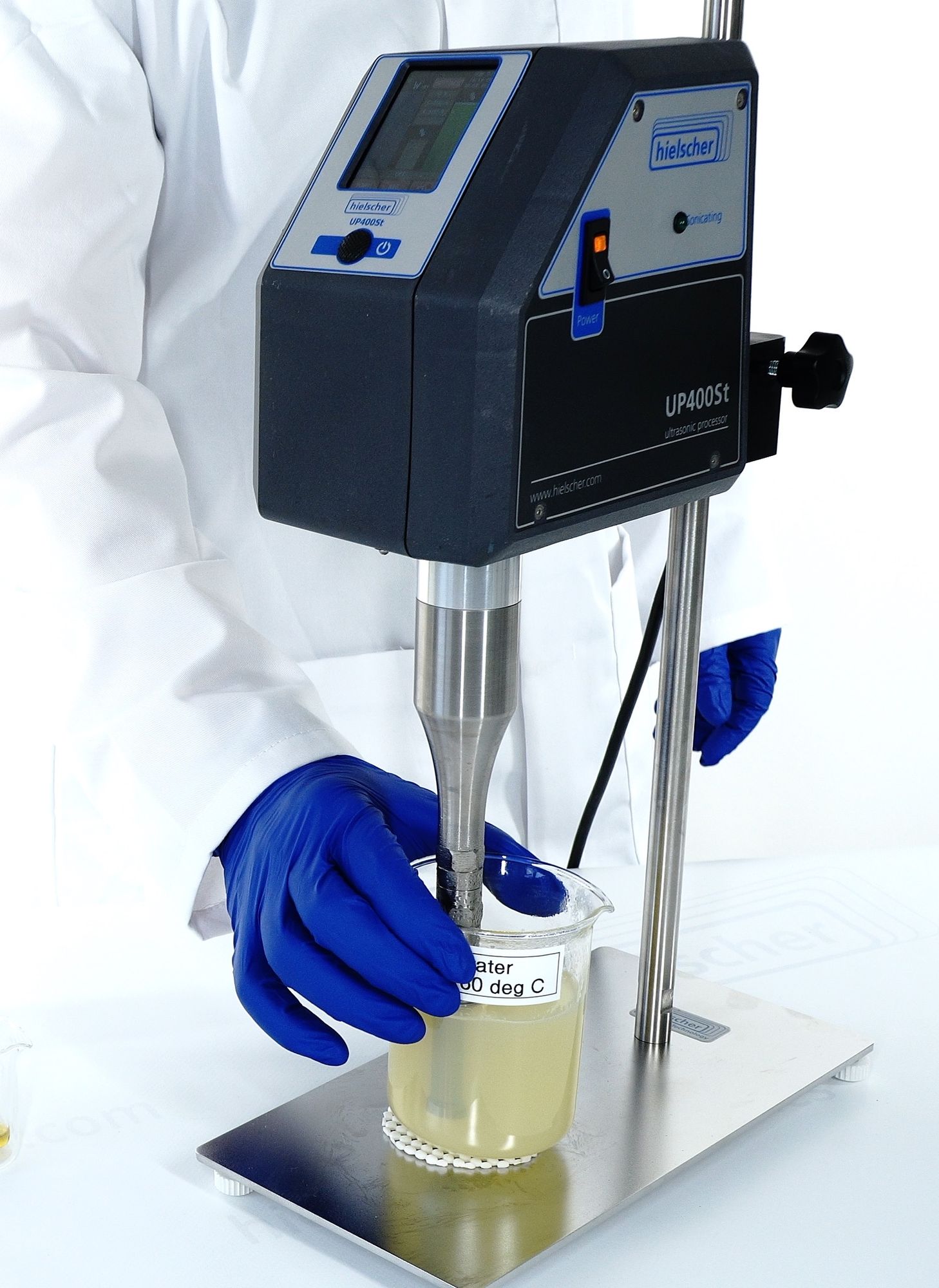

UP400St za testiranje stabilnosti hidrauličnih tekućina pomoću soničnog smicanja
Uvijek pratite zvanični ASTM standard, trenutnu reviziju u okviru sistema kvaliteta vašeg laboratorija, i svaku potvrđenu internu SOP. Hielscher može pomoći u konfigurisanju sonotroda, držača, posuda i dodatne opreme tako da odgovaraju geometriji potrebne metode.
ASTM standardi su kontrolisani dokumenti. Ova stranica sažima primjene testiranja vezane za sonikaciju i upute za odabir opreme; ona ne zamjenjuje službeni tekst ASTM metode.
Dizajn, proizvodnja i konsalting – Kvaliteta Made in Germany
Hielscher ultrasonicatori su poznati po najvišoj kvaliteti i standardima dizajna. Robusnost i jednostavan rad omogućavaju nesmetanu integraciju naših ultrazvučnih aparata u industrijske objekte. Hielscher ultrasonikatori lako se nose sa teškim uslovima i zahtevnim okruženjima.
Hielscher Ultrasonics je ISO sertifikovana kompanija i stavlja poseban naglasak na ultrazvučne aparate visokih performansi koji se odlikuju najsavremenijom tehnologijom i lakoćom korišćenja. Naravno, Hielscher ultrasonikatori su usklađeni sa CE i ispunjavaju zahtjeve UL, CSA i RoH.
Često Postavljena Pitanja
Šta znači ASTM?
ASTM je prvobitno označavalo American Society for Testing and Materials (Američko društvo za ispitivanje i materijale). Danas se organizacija službeno zove ASTM International i razvija dobrovoljne tehničke standarde za materijale, proizvode, sisteme i usluge.
Koje su vrste ASTM-a?
ASTM standardi se obično klasificiraju u nekoliko vrsta dokumenata: metode ispitivanja, specifikacije, prakse, vodiči, klasifikacije i standardi terminologije. U naučnoj i industrijskoj primjeni, ASTM standardi uglavnom definišu kako testirati, specificirati, klasifikovati ili opisivati materijale i proizvode.
Koja je razlika između ASTM-a, ISO-a i DIN-a?
ASTM je organizacija za razvoj standarda sa snažnim porijeklom u ispitivanju materijala i standardima performansi proizvoda. ISO je međunarodna organizacija za standarde koja razvija globalne standarde kroz nacionalna članstva. DIN je njemačko nacionalno tijelo za standarde i predstavlja njemačke interese u evropskoj i međunarodnoj standardizaciji.
Da li je ASTM isto što i ANSI?
No, ASTM develops and publishes technical standards, while ANSI coordinates the U.S. voluntary standards system and accredits standards developers. ASTM standards may be used in ANSI-related systems, but ASTM and ANSI are different organizations.
Hielscher Ultrasonics proizvodi ultrazvučne homogenizatore visokih performansi za primjene miješanja, disperzije, emulgiranja i ekstrakcije u laboratorijskim, pilotskim i industrijskim razmjerima.
Literatura / Reference
- ASTM D5621-20, Standard Test Method for Sonic Shear Stability of Hydraulic Fluids, ASTM International, West Conshohocken, PA, 2020.
- ASTM D2603-20, Standard Test Method for Sonic Shear Stability of Polymer-Containing Oils, ASTM International, West Conshohocken, PA, 2020.
- ASTM E2799-22 Standard Test Method for Testing Disinfectant Efficacy against Pseudomonas aeruginosa Biofilm using the MBEC Assay
- ASTM E1979-21 Standard Practice for Ultrasonic Extraction of Paint, Dust, Soil, and Air Samples for Subsequent Determination of Lead
- ASTM32 Standard Test Method for Cavitation Erosion Using Vibratory Apparatus
- Spencer Court, Ilaria Corni, Nicola Symonds (2018): Cavitation Erosion Performance of Steel, Ceramics, Carbide, and Victrex PEEK Materials. Materials Performance and Characterization 1 May 2018; 7 (5): 1093–1106.
- Bolewski, Łukasz; Szkodo, Marek; Kmieć, Mateusz (2017): Cavitation erosion degradation of Belzona® coatings. Advances in Materials Science. 17, 2017.
- Kmieć, Mateusz; Karpiński, Bartłomiej; Szkodo, Marek (2016): Cavitation Erosion of P110 Steel in Different Drilling Muds. Advances in Materials Science. 16, 2016.
- Müller, Saskia; Fischper, Maurice; Mottyll, Stephan; Skoda, Romuald; Hussong, Jeanette (2014): Analysis of the cavitating flow induced by an ultrasonic horn – Experimental investigation on the influence of actuation phase, amplitude and geometrical boundary conditions. EPJ Web of Conferences 67, 2014.
- Michael, Paul; Cheekolu, Mercy; Panwar, Pawan; Devlin, Mark; Davidson, Rob; Johnson, Duval; Martini, Ashlie (2018): Temporary and Permanent Viscosity Loss Correlated to Hydraulic System Performance. Tribology Transactions 61, 2018.
