UIP4000hdT – 4kW Yüksək Performanslı Ultrasəs
UIP4000hdT 4 kVt-a qədər ultrasəs gücü verir və hətta tələbkar şərtlərdə belə etibarlı istehsal maşınıdır. Daha yüksək enerji tələbatı və böyük həcmli sənaye prosesləri üçün nəzərdə tutulmuşdur. UIP4000hdT möhkəm və güclü ultrasəs prosessorudur.
UIP4000hdT tipik tətbiqləri daxildir
- homogenləşmə,
- emulsifikasiya,
- Dağılmaq &
- hissəciklərin incə frezelenmesi,
- Çıxarma,
- zeytun yağının pisləşməsi,
- həlledici və ya
- sonokimyəvi reaksiyalar kimi
- sono-sintez və
- sono-kataliz.
Bu yüksək güclü sistem xüsusilə əlverişlidir, çünki su və ya sıxılmış hava kimi əlavə soyutma vasitələrinə ehtiyac yoxdur. Bu sistemin xüsusi dizaynı onu toz, kir, temperatur və rütubət kimi ekstremal iş şəraitində istifadə etməyə imkan verir. Ultrasəs prosessoru titan və paslanmayan poladdan ibarətdir. Salınımsız flanş maşın və qurğulara inteqrasiya üçün çox faydalı olduğunu sübut etdi. Düzgün rəqs-davranış baxımından yeni texniki şəraitə uyğunlaşdırılmışdır.
UIP4000hdT modul konsepti sizə güclü və eyni zamanda çox yer qənaət edən sistem təqdim edir. Transduser və generator bir-birindən ayrı yerləşdirilir və kabellər vasitəsilə birləşdirilir. Özünü əhatə edən dizayn quraşdırma, istismar və texniki xidmət üçün tələb olunan işi minimum səviyyəyə endirir. Çoxsaylı UIP4000hdT modulları daha yüksək proses tutumlu qruplar yaratmaq üçün asanlıqla birləşdirilə bilər.
| 4kW emal gücü | ||
|---|---|---|
| Proses |
Axın
|
|
| biodizelin transesterifikasiyası |
1 üçün 3m³/saat
|
|
| emulsifikasiya, məs yağ/su |
0.4 üçün 2m³/saat
|
|
| hüceyrə çıxarılması, məs yosunlar |
0.1 üçün 0.8m³/saat
|
|
| Dağılmaq / deaqlomerasiya |
0.02 üçün 0.4m³/saat
|
|
| yaş frezeleme və üyütmə |
0.01 üçün 0.02m³/saat
|
|
Ümumiyyətlə, axın hüceyrəsi, eləcə də ultrasəs çeviricisi çox təsirli səs izolyasiyası ilə gələn ikiqat divarlı paslanmayan polad şkafda yerləşir. Lazım gələrsə, UIP4000hdT xüsusi reaktorlarda mayelərin sonikasiyası üçün istifadə edilə bilər. Əlbəttə ki, UIP4000hdT, Hielscher Ultrasonics-in bütün ultrasəs sistemləri kimi tam güc çıxışında (24 saat/7 gün) davamlı işləməyə qadirdir.

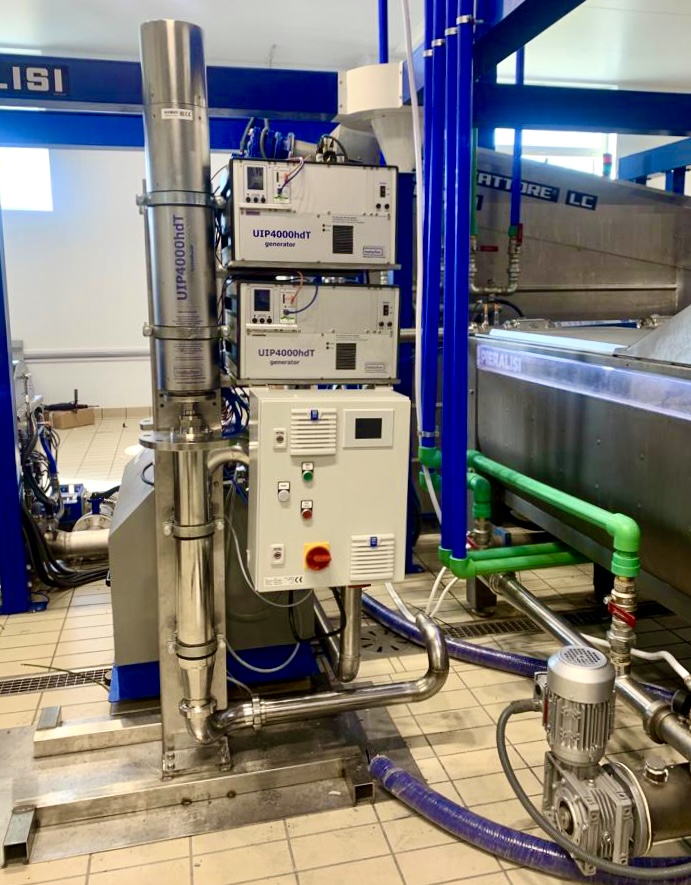

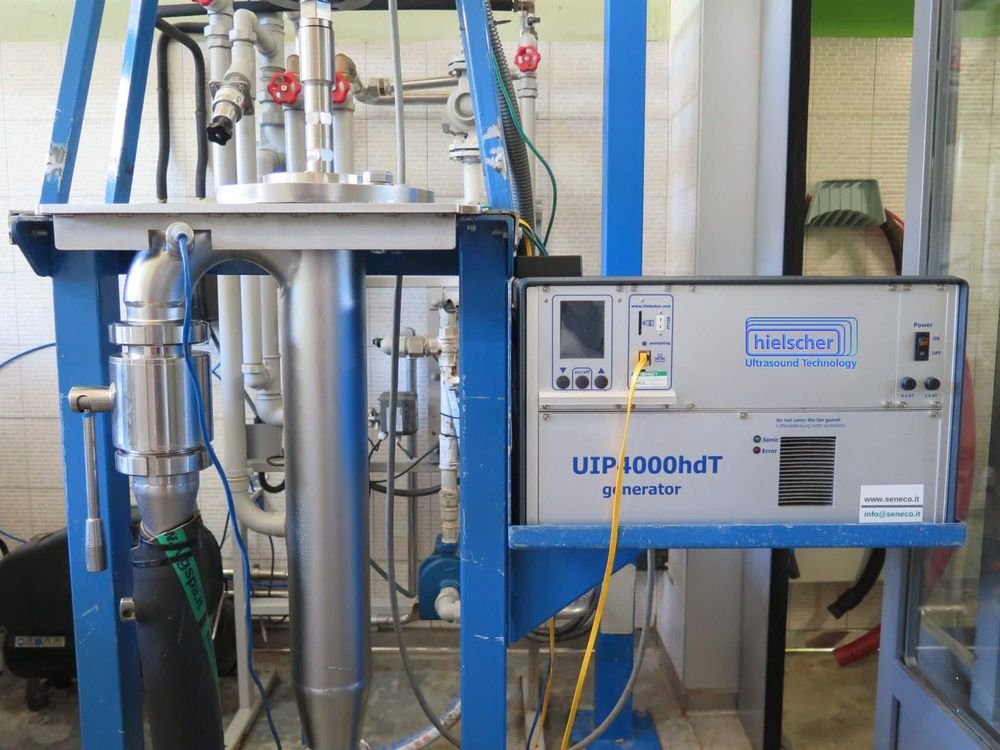

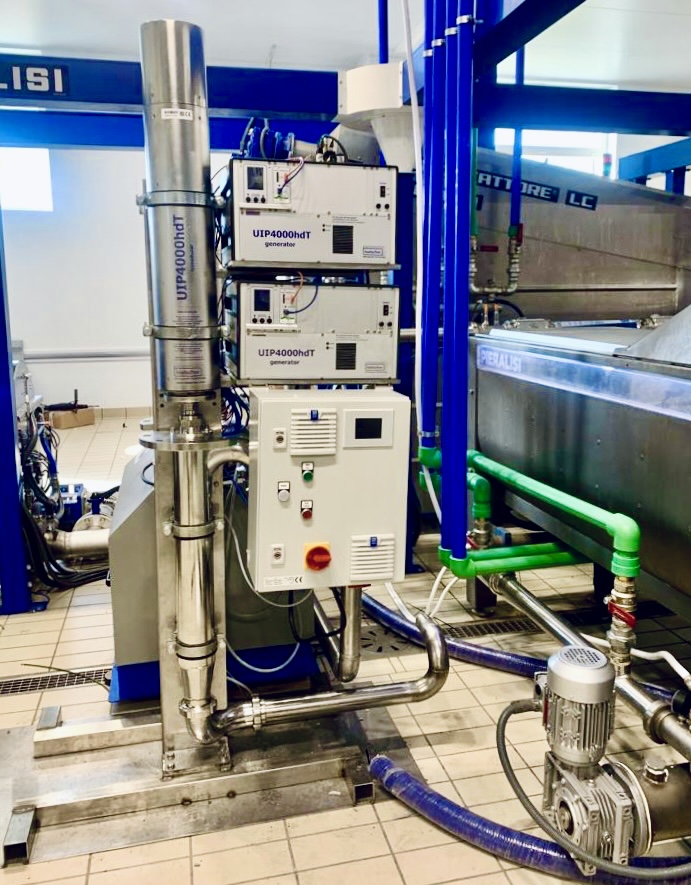

Hielscher UIP4000hdT – Axın rejimində proseslər üçün 4 kVt yüksək performanslı ultrasəs
UIP4000hdT bir baxışda
- 4000 vatt güclü ultrasəs cihazı
- ağır sonikasiya prosesləri üçün etibarlıdır
- 24/7 iş
- sənaye dərəcəli
- rəngli sensorlu displey
- pultu gözdən keçirin
- gücün, amplitudanın, sonication vaxtının, temperaturun, təzyiqin avtomatik qeydi
- inteqrasiya edilmiş SD/USB ComboCard
- qoşula bilən temperatur sensoru
- qoşula bilən təzyiq sensoru (istəyə görə mövcuddur)
- LAN bağlantısı
- Ethernet bağlantısı
- proqram təminatının quraşdırılması yoxdur
- avtomatik tezlik tənzimləmə
Tam Rəngli Sensorlu Ekran
Əməliyyat baxımından böyük təkmilləşdirmə rəngli sensor ekrandır. Bu toxunuşa və stilusa həssas ekran asan idarə etməyə imkan verir, eyni zamanda əməliyyat parametrlərinin dəqiq tənzimlənməsi və ultrasəs gücü parametrinin göstərilməsi zəmanət verilir və operator üçün ən yüksək rahatlıqla birləşir. Rəqəmsal idarəetmə menyusu əsas parametrlərə qədər azaldılmış şəkildə istifadə üçün intuitivdir. Amplituda/güc parametri və nəbz rejimi rəngli toxunma sürgü ilə tənzimlənə bilər (1%, 5% və ya 10% snap ilə). İstifadəçi amplituda və gücün rəngli bar qrafiklər və ya ədədi təsvir kimi göstərilməsinə üstünlük verib-vermədiyinə qərar verir. Displey adi görünüş rejimindən ağır kontrast və təkmilləşdirilmiş görünmə üçün böyük şrift ölçüsü ilə xarakterizə olunan BIG NUMBER displey rejiminə dəyişdirilə bilər.
brauzerin uzaqdan idarə edilməsi
UIP4000hdT yeni LAN veb interfeysindən istifadə edərək Internet Explorer, Safari, Firefox, Mozilla, mobil IE/Safari kimi istənilən ümumi brauzerdən istifadə etməklə idarə oluna bilər. LAN bağlantısı çox sadə plug-n-play quraşdırmasıdır və proqram təminatının quraşdırılmasına ehtiyac yoxdur. Ultrasəs cihazı DHCP server/müştəri kimi fəaliyyət göstərir və avtomatik olaraq IP tələb edir və ya təyin edir. Cihaz birbaşa PC/MAC-dən və ya açar və ya marşrutlaşdırıcıdan istifadə etməklə idarə oluna bilər. Əlavə olaraq əvvəlcədən konfiqurasiya edilmiş simsiz marşrutlaşdırıcıdan istifadə edərək cihazı əksər smartfon və ya planşet kompüterlərdən, məsələn, Apple iPad-dən idarə etmək olar. Qoşulmuş marşrutlaşdırıcının port yönləndirməsindən istifadə edərək, UIP4000hdT-ni dünyanın istənilən yerindən internet vasitəsilə idarə edə bilərsiniz. – uzaqdan idarə olunan smartfon və ya planşetiniz.
Daxili Şəbəkə
UIP4000hdT-nin başqa bir ağıllı xüsusiyyəti, əməliyyatı asanlaşdıran və yüksək emal çevikliyinə imkan verən LAN (lokal şəbəkə) vasitəsilə əməliyyat və idarəetmədir. Sonikasiya prosesinin bütün məlumatları avtomatik olaraq SD/USB məlumat kartında qeyd olunur. Qoşula bilən sensor temperaturu daimi ölçür, isteğe bağlı olaraq mövcud təzyiq sensoru isə əlavə olaraq qoşula bilər.
avtomatik tezlik tənzimləmə
Bütün Hielscher ultrasəs cihazları kimi, UIP4000hdT də ağıllı avtomatik tezlik tənzimləməsi ilə gəlir. Cihaz işə salındıqda, generator optimal işləmə tezliyini hiss edəcək. Daha sonra cihazı bu tezlikdə idarə edəcək. Bu, ultrasəs cihazlarımızın ümumi enerji səmərəliliyini və etibarlılığını artırır. Sizə lazım olan tək şey sistemi işə salmaqdır. Generator tezliyi avtomatik olaraq saniyənin bir hissəsində yerinə yetirəcək.

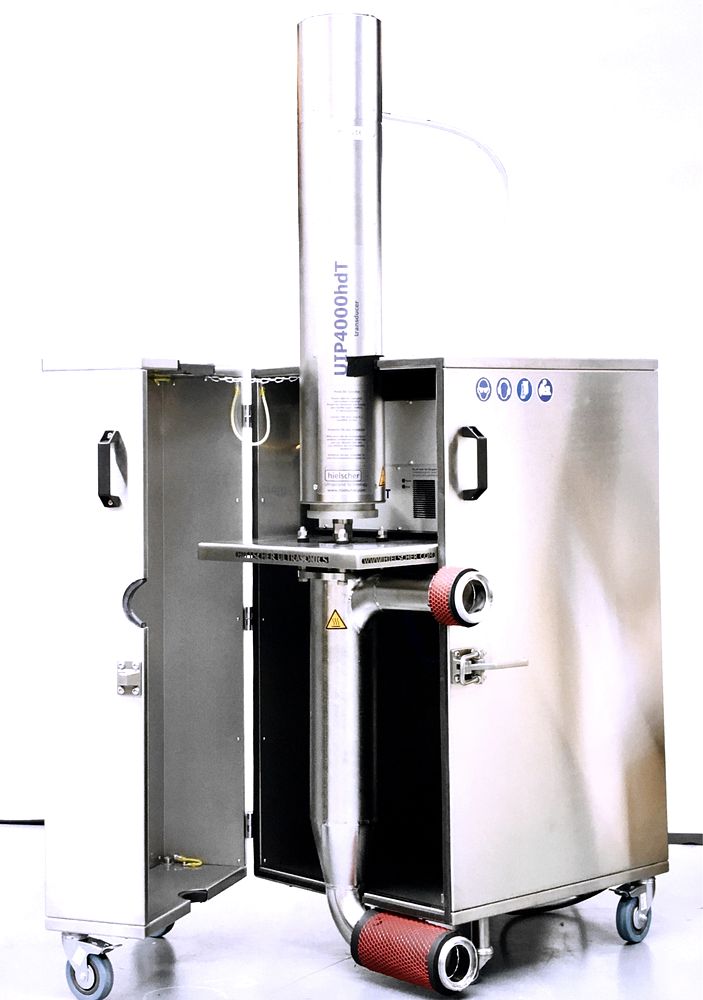

Şkafda UIP4000hdT
Yüksək Performanslı 4000 Watt Sonicator
Hielscher Ultrasonics sənaye sonicatorları çox yüksək amplitüdlər verə bilər. 200µm-ə qədər olan amplitüdlər 24/7 əməliyyatda asanlıqla davamlı olaraq işlədilə bilər. Daha yüksək amplitüdlər üçün xüsusi ultrasəs sonotrodları mövcuddur. Hielscher-in ultrasəs avadanlığının möhkəmliyi ağır iş şəraitində və tələbkar mühitlərdə 24/7 işləməyə imkan verir.
Aşağıdakı cədvəl ultrasəs cihazlarımızın təxmini emal qabiliyyətinin göstəricisini verir:
| Partiya Həcmi | Axın | Tövsiyə olunan Cihazlar |
|---|---|---|
| 0,5 - 1,5 ml | na | VialTweeter |
| 1 ilə 500 ml | 10-200 ml/dəq | UP100H |
| 10 ilə 2000 ml | 20 - 400 ml/dəq | UP200Ht, UP400St |
| 0.1 - 20L | 0.2 ilə 4L/dəq | UIP2000hdT |
| 10-100 l | 2 ilə 10 L / dəq | UIP4000hdT |
| na | 10-100 l/dəq | UIP16000 |
| na | daha böyük | klaster UIP16000 |
Tədqiqat və Elmdə Sonicator UIP4000hdT
UIP4000hdT, tədqiqat laboratoriyalarında və R-də tez-tez istifadə olunan məşhur 4000 vatt güclü ultrasəs laboratoriya homojenizatorudur.&D obyektləri. Aşağıda siz UIP4000hdT fakt vərəqini, eləcə də UIP4000hdT zond tipli sonikatoru əks etdirən elmi məqalələr seçimini tapa bilərsiniz. Məqalələr hüceyrənin pozulması və bioaktiv birləşmələrin çıxarılması və ekstra bakirə zeytun yağı, biodizel transesterifikasiyası və materialşünaslıqdan ibarətdir. Xüsusi bir tətbiq və əlaqəli elmi istinadlar axtarırsınızsa, bizimlə əlaqə saxlayın.
- Factsheet UIP4000hdT – 4000 vatt güclü sənaye sonikatoru – Hielscher Ultrasonics
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Mauritsio Servili (2021): Yüksək güclü ultrasəs aparatını həyata keçirən zeytun yağı çıxarma zavodunun planının qiymətləndirilməsi. Ultrasonik Sonokimya, Cild 73, 2021.
- Antonia Tamborrino, Agnese Taticchi, Roberto Romaniello, Claudio Perone, Sonia Esposto, Alessandro Leone, Mauritsio Servili (2021): Yüksək güclü ultrasəs aparatını həyata keçirən zeytun yağı çıxarma zavodunun planının qiymətləndirilməsi. Ultrasonik Sonokimya, Cild 73, 2021.
- Manganiello R., Pagano M., Nucciarelli D., Ciccoritti R., Tomasone R., Di Serio MG, Giansante L., Del Re P., Servili M., Veneziani G. (2021): İtalyan Extra Virgin Zeytun Yağının Keyfiyyətli Xüsusiyyətlərinə Ultrasəs Texnologiyasının Təsirləri. Qidalar. 22 noyabr 2021;10(11):2884.
- Pesterau, Ana-Mariya; Sirbu, Rodica; Cadar, Emin (2023): Qara dənizdən çıxarılan Rhizostoma Pulmo meduza növlərindən əldə edilən dəniz kollageninə əsaslanan biotibbi tətbiqlər. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Əli Qulami, Fətullah Purfəyaz, Əkbər Mələki (2021): Ultrasonik kavitasiya vasitəsilə kanola yağından biodizel istehsalının texno-iqtisadi qiymətləndirilməsi. Enerji Hesabatları, Cild 7, 2021. 266-277.
- Lujan-Facundo, Maria-Xose; Mendoza-Roka, Xose-Antonio; Cuartas-Uribe, B.; Alvarez-Blanko, Silvia (2016): Daha davamlı proses üçün zərdab emalında membranın çirklənməsi və sonradan ultrasəs ilə təmizlənməsi. Journal of Cleaner Production 143, 2016.
Bilməyə Dəyər Faktlar
Ultrasonik Homogenləşdirmənin Əsasları
Ultrasonik homojenizatorlar dispersiya, emulsifikasiya, yaş frezeleme, nano- & mikronizasiya, ekstraksiya (bitkilərdən və hüceyrə toxumalarından), kimyəvi maddələrin sintezi və katalizi (sona-kimya adlanır), həmçinin deqazasiya. Ultrasonik homogenləşdirmə tez-tez bütün yuxarıda qeyd olunan tətbiqləri əhatə edən çətir termini kimi istifadə olunur. Ultrasəs köməyi ilə homojenləşdirmə intensiv ultrasəs dalğalarının maye mühitə birləşdirildiyi zaman baş verən akustik kaviasiyanın iş prinsipinə əsaslanır. Güclü ultrasəs dalğaları altında mühitdə ultrasəs dalğalarının yüksək təzyiq/aşağı təzyiq dövrləri üzərində böyüyən dəqiqəlik vakuum qabarcıqları əmələ gəlir. Müəyyən bir nöqtədə, mikro-baloncuklar daha çox enerji qəbul edə bilməyən enerjili bir vəziyyətə çatdıqda, şiddətlə çökürlər. Bu vakuum qabarcığının partlaması fenomeni kavitasiya adlanır. Vakuum qabarcıqlarının partlaması kovalent bağları qırmaq, molekulları əymək və kimyəvi reaksiyalara səbəb olmaq üçün kifayət qədər enerji ilə şok dalğaları, axın / maye reaktivləri, yüksək kəsmə, yüksək temperatur və təzyiq fərqləri yaradır.
Homojenləşdirmə prosesində ən yaxşı nəticələr əldə etmək üçün ultrasəs prosessoru və onun quraşdırılması aşağıdakı dəyişənləri dəyişdirərək optimallaşdırıla bilər:
- Amplituda (sonotrotun yerdəyişməsi) və intensivliyi
- təzyiq
- temperatur
- Sonikasiya gəmisi (toplu və ya axın hüceyrəsi: ölçü, həndəsə, axın sürəti)
Hielscher yüksək performanslı ultrasəs prosessorları qurğuşun sirkonat titanat kristallarından hazırlanmış piezoelektrik generatorlardan istifadə edir. Titrəmələr 19-26 kHz-də rezonansla tənzimlənmiş titan buynuzla ötürülür. Buynuzdan ultrasəs vibrasiyası ultrasəs sonotrode (ucu, zond) vasitəsilə maye mühitə birləşdirilir. Hielscher, ultrasəs vahidi üçün 50 ilə 16,000 vatt arasında güc reytinqləri olan ultrasəs prosessorları təklif edir və bununla da kiçik laboratoriya ultrasəs cihazları və dəzgah üstü cihazlardan pilot zavoda və yüksək həcmli ötürmə qabiliyyəti üçün tam kommersiya ultrasəs qurğularına qədər tələbləri əhatə edir.
Optimal Sonikasiya Nəticələri üçün Mürəkkəb Prosesə Nəzarət
Ultrasonik proseslərin nəticəsi, prosesin nəticələri və təkrar istehsal üçün sonikasiya şərtləri çox vacibdir. Genlik və intensivlik, temperatur, təzyiq və sonikasiya vaxtı ilə tənzimlənən ultrasəs güc çıxışının dəqiq idarə edilməsi ilə yanaşı mühüm amillərdir. Hielscher-in rəqəmsal ultrasəs prosessorları birləşdirilə bilən termo-cütlə gəlir. Əlavə edilə bilən təzyiq sensoru isteğe bağlıdır. Hər iki sensor daxili SD kartla təchiz edilmiş ultrasəs generatoru ilə birləşdirilir. Ultrasəs cihazının proqram təminatı bütün proses məlumatlarını (tarix, vaxt, amplituda, ultrasəs enerjisi, xalis enerji, temperatur, təzyiq) SD kartdakı CSV faylına yazır. Bu, sonikasiyanızı müqayisə edilə bilən və təkrarlana bilən edir.
Yüksək amplitüdlər üçün daha yüksək çıxış gücü tələb olunur. Ortanın yüksək viskozitesi və ya yüksək təzyiq kimi artan yük altında, sonotrodu istənilən amplituda idarə etmək üçün artan ultrasəs gücü lazımdır. Sonotrodun (ucu) ön səthi nə qədər böyükdürsə, onun rezonans yaratması üçün bir o qədər çox güc tələb olunur. Daha böyük bir sonotrode ilə daha böyük həcmlər emal edilə bilər. Hielscher sənaye sonotrodes və kaskatrodlar çox yüksək amplitüdlər verə bilir. 200µm-ə qədər olan amplitüdlər 24/7 əməliyyatda asanlıqla davamlı olaraq işlədilə bilər. Daha yüksək amplitüdlər üçün xüsusi ultrasəs sonotrodları mövcuddur. Hielscher-in ultrasəs aparatlarının möhkəmliyi ağır yük altında və çətin şərtlər altında 24/7 işləməyə imkan verir.
Əksər ultrasəs prosesləri üçün sonikləşdirilmiş mühitin temperaturu mümkün qədər aşağı olmalıdır, çünki aşağı temperatur intensiv kavitasiyanın yaranmasına kömək edir. Hielscher optimal proses temperaturunun saxlanmasını dəstəkləyən soyutma gödəkçələri olan ultrasəs axını hüceyrələri və reaktorları təklif edir. Axın hüceyrələri və reaktorlar da təzyiq altındadır. Yüksək təzyiqlər altında daha sıx kavitasiya meydana gəlir. Buna görə də, Hielscher asanlıqla 300 atm-ə qədər təzyiq edə bilən reaktorlar təklif edir.
Hielscher Ultrasonics müxtəlif ölçülü və formalı ultrasəs zondları istehsal edir (məs kaskatrodlar), bütün ultrasəs prosesinin nəticələrini tamamilə xətti böyütməyə imkan verir. 16kW ultrasəs homojenizatorları və sonotrodların və axın hüceyrə reaktorlarının manifold növləri ilə Hielscher sənaye miqyasında ultrasəs prosesləri üçün uzunmüddətli təcrübəli tərəfdaşınızdır. Standart ultrasonicators müxtəlif Bundan başqa, Hielscher dizayn və çox, xüsusi sistemləri istehsal edir.
