Ultrasonik ile Verimli Hidrojen Üretimi
Hidrojen, çevre dostu olması ve sıfır karbondioksit emisyonu nedeniyle tercih edilen alternatif bir yakıttır. Bununla birlikte, konvansiyonel hidrojen üretimi, ekonomik seri üretim için verimli değildir. Su ve alkali su çözeltilerinin ultrasonik olarak teşvik edilen elektrolizi, daha yüksek hidrojen verimi, reaksiyon hızı ve dönüşüm hızı ile sonuçlanır. Ultrasonik destekli elektroliz, hidrojen üretimini ekonomik ve enerji açısından verimli hale getirir.
Elektroliz ve elektrokoagülasyon gibi ultrasonik olarak teşvik edilen elektrokimyasal reaksiyonlar, gelişmiş reaksiyon hızı, hızı ve verimi gösterir.
Ultrason ve Elektrokimyanın Gücüyle Hidrojen Üretimini Hızlandırın
Daha yüksek hidrojen verimi ve daha düşük enerji tüketimi elde etmek için ultrasonik kavitasyonun verimliliğini elektrokimyasal reaksiyonların hassasiyetiyle birleştirin. Hielscher’in gelişmiş sono-elektrokimyasal sistemleri, kütle transferini artırır, katalizör aktivitesini iyileştirir ve tutarlı, yüksek performanslı H₂ üretimi için elektrot yüzeylerini optimize eder.
Başlıca Avantajlar:
- Gelişmiş kütle transferi: Ultrasonik dalgalar difüzyon tabakasının kalınlığını azaltarak, reaktiflerin elektrotlara verimli bir şekilde ulaşmasını sağlar.
- Geliştirilmiş Katalizör Kararlılığı: Sonikasyon, nanoparçacıkların topaklanmasını önleyerek zaman içinde yüksek katalitik aktivitenin korunmasını sağlar.
- Enerji Verimliliği: Kavitasyonun yol açtığı mikro karıştırma ve yüzey temizliğinden yararlanarak enerji tüketimini optimize edin.
7/24 kesintisiz H₂ üretimi için tasarlanmış güvenilir ultrasonik işlemcilerle tutarlı ve yüksek yoğunluklu kavitasyon sağlayın. Yüksek güçlü ultrasonik çözümlerimiz hakkında ayrıntılı bilgi edinin ve sonikasyon uzmanlarımızla görüşün!
Problu UIP2000hdT modelinin 2x ultrasonik işlemcisi, elektrot görevi gören, yani katot ve anot. Ultrason titreşimi ve kavitasyon, elektrokimyasal hidrojen üretimini teşvik eder.
Sonikasyon ile Verimli Hidrojen Üretimi
Hidrojen üretimi amacıyla su ve sulu çözeltilerin elektrolizi, temiz enerji üretimi için umut verici bir süreçtir. Suyun elektrolizi, suyu hidrojen (H2) ve oksijen (O2) olmak üzere iki gaza ayırmak için elektriğin uygulandığı elektrokimyasal bir işlemdir. H'yi parçalamak için – O – H elektroliz ile bağlanır, suyun içinden bir elektrik akımı geçirilir.
Elektrolitik reaksiyon için, başka bir şekilde kendiliğinden olmayan bir reaksiyonu başlatmak için doğrudan bir elektrik para birimi uygulanır. Elektroliz, O2 tek yan ürün olduğu için sıfır CO2 emisyonu ile basit, çevre dostu, yeşil bir proseste yüksek saflıkta hidrojen üretebilir.
Suyun elektrolizi konusunda, suyun oksijen ve hidrojene ayrılması, suyun içinden elektrik akımı geçirilmesiyle sağlanır.
Negatif yüklü katottaki saf suda, katottan gelen elektronların (e-) hidrojen katyonlarına bağışlandığı ve böylece hidrojen gazının oluştuğu bir indirgeme reaksiyonu gerçekleşir. Pozitif yüklü anotta, anoda elektron verirken oksijen gazı üreten bir oksidasyon reaksiyonu gerçekleşir. Bu, suyun oksijen ve pozitif yüklü hidrojen iyonları (protonlar) oluşturmak için anotta reaksiyona girdiği anlamına gelir. Böylece aşağıdaki enerji dengesi denklemi tamamlanır:
2H+ (Sulu) + 2E– → H₂ (g) (katotta indirgenme)
2H2O (l) → O2 (g) + 4H+ (Sulu) + 4E– (anotta oksidasyon)
Genel reaksiyon: 2H₂O (s) → 2H₂ (g) + O₂ (g)
Genellikle, hidrojen üretmek için elektroliz için alkali su kullanılır. Alkali tuzlar, alkali metallerin ve toprak alkali metallerin çözünür hidroksitleridir ve bunların yaygın örnekleri şunlardır: Sodyum hidroksit (NaOH, kostik soda olarak da bilinir) ve potasyum hidroksit (KOH, kostik potas olarak da bilinir). Eletkroliz için esas olarak ila @ kostik çözelti konsantrasyonları kullanılır.
Ultrasonik bir katotta hidrojenin Sono-elektrokimyasal üretimi.
Hidrojenin Ultrasonik Sentezi
Elektrolitik bir reaksiyonda hidrojen gazı üretildiğinde, hidrojen tam ayrışma potansiyelinde sentezlenir. Elektrotların yüzeyi, elektrokimyasal reaksiyon sırasında moleküler aşamada hidrojen oluşumunun meydana geldiği alandır. Hidrojen molekülleri elektrot yüzeyinde çekirdeklenir, böylece daha sonra katodun etrafında hidrojen gazı kabarcıkları bulunur. Ultrasonik elektrotların kullanılması, aktivite empedanslarını ve konsantrasyon empedansını iyileştirir ve su elektrolizi sırasında hidrojen kabarcıklarının yükselmesini hızlandırır. Birkaç çalışma, ultrasonik hidrojen üretiminin hidrojen verimini verimli bir şekilde artırdığını göstermiştir.
- Daha yüksek hidrojen verimi
- Geliştirilmiş enerji verimliliği
➡️ Aşağıdakiler için sonikasyon uygulayın:
- Artan kütle transferi
- Birikmiş empedansın hızlandırılmış azaltılması
- Azaltılmış omik voltaj düşüşü
- Azaltılmış reaksiyon aşırı potansiyeli
- Azaltılmış ayrışma potansiyeli
- Suyun gazdan arındırılması / sulu çözelti
- Elektrot katalizörlerinin temizlenmesi
Elektroliz Üzerine Ultrasonik Etkiler
Ultrasonik olarak uyarılan elektroliz, sono-elektroliz olarak da bilinir. Sonomekanik ve sonokimyasal nitelikteki çeşitli ultrasonik faktörler, elektrokimyasal reaksiyonları etkiler ve hızlandırır.
- Ultrason dalgaları kabarcıklar oluşturur
- Kabarcıklar patlar
- Aşırı sıcaklık, su moleküllerini ayırır
Elektrolizi etkileyen faktörler, ultrasonun neden olduğu kavitasyon ve titreşimin sonuçlarıdır ve bunlar arasında akustik akış, mikro türbülanslar, mikro jetler, şok dalgaları ile sonokimyasal etkiler yer alır. Ultrasonik / akustik kavitasyon, yüksek yoğunluklu ultrason dalgalarının sıvıya aktarıldığında meydana gelir. Kavitasyon olgusu, sözde kavitasyon kabarcıklarının oluşumu ve çöküşü ile karakterize edilir. Kabarcıkların içe doğru patlaması, süper yoğun, yerel olarak ortaya çıkan kuvvetlerle karakterize edilir. Bu kuvvetler arasında 5000K'ye varan yoğun yerel ısınma, 1000 atm'ye varan yüksek basınçlar ve muazzam ısınma ve soğuma hızları (>100k/sn) bulunur ve bunlar madde ile enerji arasında benzersiz bir etkileşime yol açar. Örneğin, bu kavitasyon kuvvetleri sudaki hidrojen bağlarını etkiler ve su kümelerinin ayrışmasını kolaylaştırır; bu da sonuç olarak elektroliz için daha az enerji tüketimi ile sonuçlanır.
Elektrotlar Üzerinde Ultrasonik Etki
- Elektrot yüzeyindeki birikintilerin giderilmesi
- Elektrot yüzeyinin aktivasyonu
- Elektrolitlerin elektrotlara doğru ve elektrotlardan uzağa taşınması
Elektrot Yüzeylerinin Ultrasonik Temizlenmesi ve Aktivasyonu
Kütle transferi, reaksiyon hızını, hızını ve verimini etkileyen en önemli faktörlerden biridir. Elektrolitik reaksiyonlar sırasında, reaksiyon ürünü (örneğin çökeltiler) elektrot yüzeylerinin çevresinde ve doğrudan üzerinde birikir ve elektrotun taze çözeltiye elektrolitik dönüşümünü yavaşlatır. Ultrasonik olarak desteklenen elektrolitik süreçler, çözeltinin iç kısmında ve yüzeylerin yakınında kütle transferinin arttığını gösterir. Ultrasonik titreşim ve kavitasyon, elektrot yüzeylerindeki pasivasyon katmanlarını ortadan kaldırır ve böylece elektrotların kalıcı olarak tam verimlilikte çalışmasını sağlar. Ayrıca, sonifikasyonun sonokimyasal etkiler yoluyla reaksiyon yollarını geliştirdiği bilinmektedir.
Düşük Ohmik Voltaj Düşüşü, Reaksiyon Aşırı Potansiyeli ve Ayrışma Potansiyeli
Elektrolizin gerçekleşmesi için gereken voltaj, ayrışma potansiyeli olarak bilinir. Ultrason, elektroliz işlemlerinde gerekli ayrışma potansiyelini azaltabilir.
ultrasonik elektroliz hücresi
Su elektrolizi için, ultrasonik enerji girişi, elektrot boşluğu ve elektrolit konsantrasyonu, su elektrolizini ve verimliliğini etkileyen temel faktörlerdir.
Bir alkalin elektrolizi için, genellikle% 20 -% 40 KOH veya NaOH sulu kostik çözeltisine sahip bir elektroliz hücresi kullanılır. Elektrik enerjisi iki elektroda uygulanır.
Reaksiyon hızını hızlandırmak için elektrot katalizörleri kullanılabilir. Örneğin, reaksiyon daha kolay gerçekleştiği için Pt elektrotları tercih edilir.
Bilimsel araştırma makaleleri, ultrasonik olarak teşvik edilen su elektrolizini kullanarak% 10 -% 25 enerji tasarrufu sağladığını bildirmektedir.
Pilot ve Endüstriyel Ölçekte Hidrojen Üretimi için Ultrasonik Elektrolizörler
Hielscher Ultrasonics’ Endüstriyel ultrasonik işlemciler, tam yük altında ve ağır hizmet işlemlerinde 7/24/365 çalışma için üretilmiştir.
Hielscher Ultrasonics, aynı anda elektrot ve ultrason dalga vericisi olarak işlev gören sağlam ultrasonik sistemler, özel tasarlanmış sonotrodlar (problar) ve elektroliz reaktörleri sağlayarak, elektrolitik hidrojen üretimi için özel gereksinimleri karşılar. UIP serisinin tüm dijital endüstriyel ultrasonikatörleri (UIP500hdT (500 watt), UIP1000hdT (1kW), UIP1500hdT (1.5kW), UIP2000hdT (2kW) ve UIP4000hdT (4kW)) elektroliz uygulamaları için yüksek performanslı ultrasonik ünitelerdir.

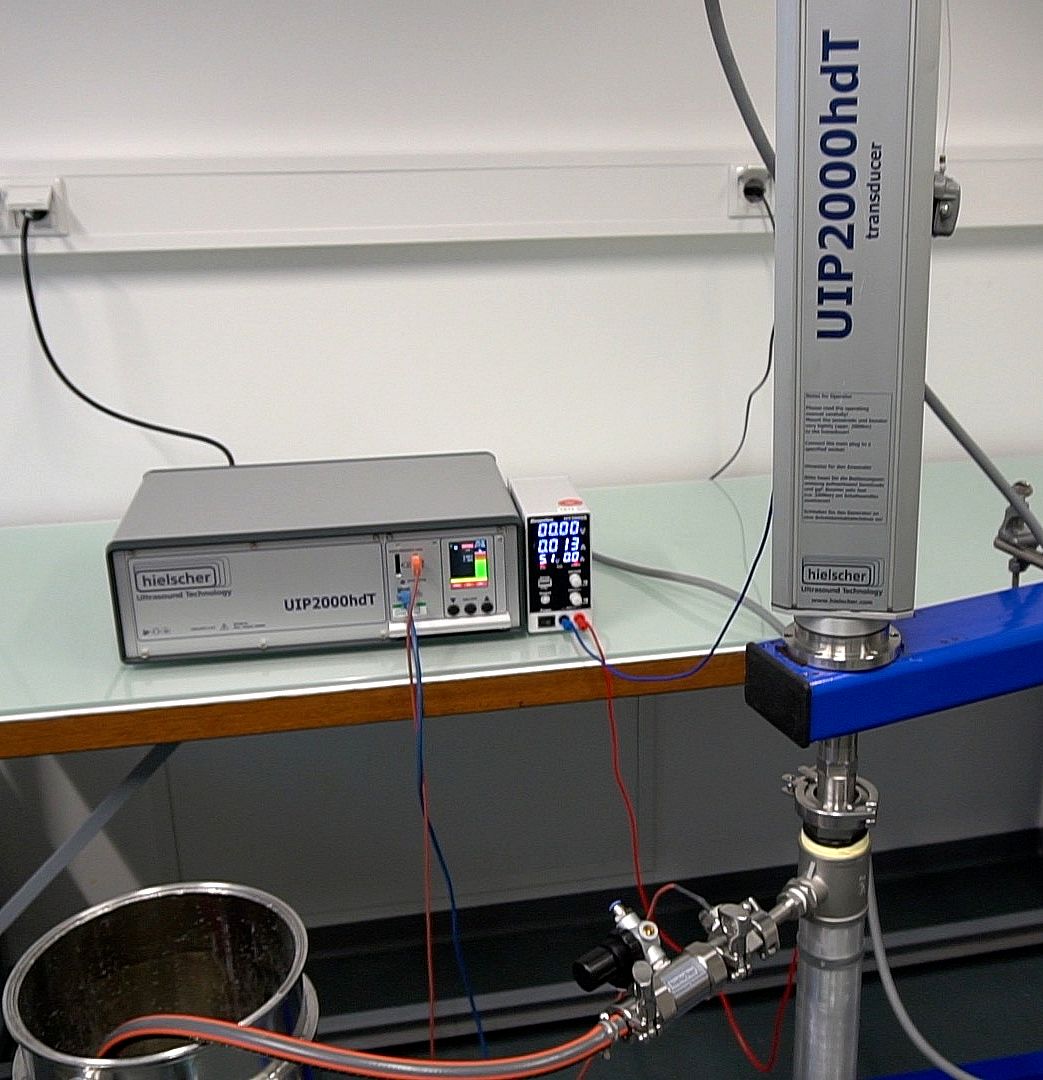

UIP2000hdT'nin ultrasonik probu anot olarak işlev görür. Uygulanan ultrasonik dalgalar, hidrojenin elektrolitik sentezini yoğunlaştırır.
Aşağıdaki tablo, elektrokimyasal H₂ üretimi için sunduğumuz sonikatörler ve sono-elektrotlar hakkında genel bir bakış sunmaktadır. – araştırma laboratuvarından üretime:
| ses ikonikatörü | Ultrason Gücü | hacim |
|---|---|---|
| VialTweeter | 200W | Şahin Tüpü |
| UP100H | 100W | 10 - 200mL/min |
| UP400St | 400W | 20 - 400mL/min |
| UIP2000hdT | 2000W | 0,2 - 4L/min |
Sonikasyonla Hidrojen Veriminizi Optimize Edin!

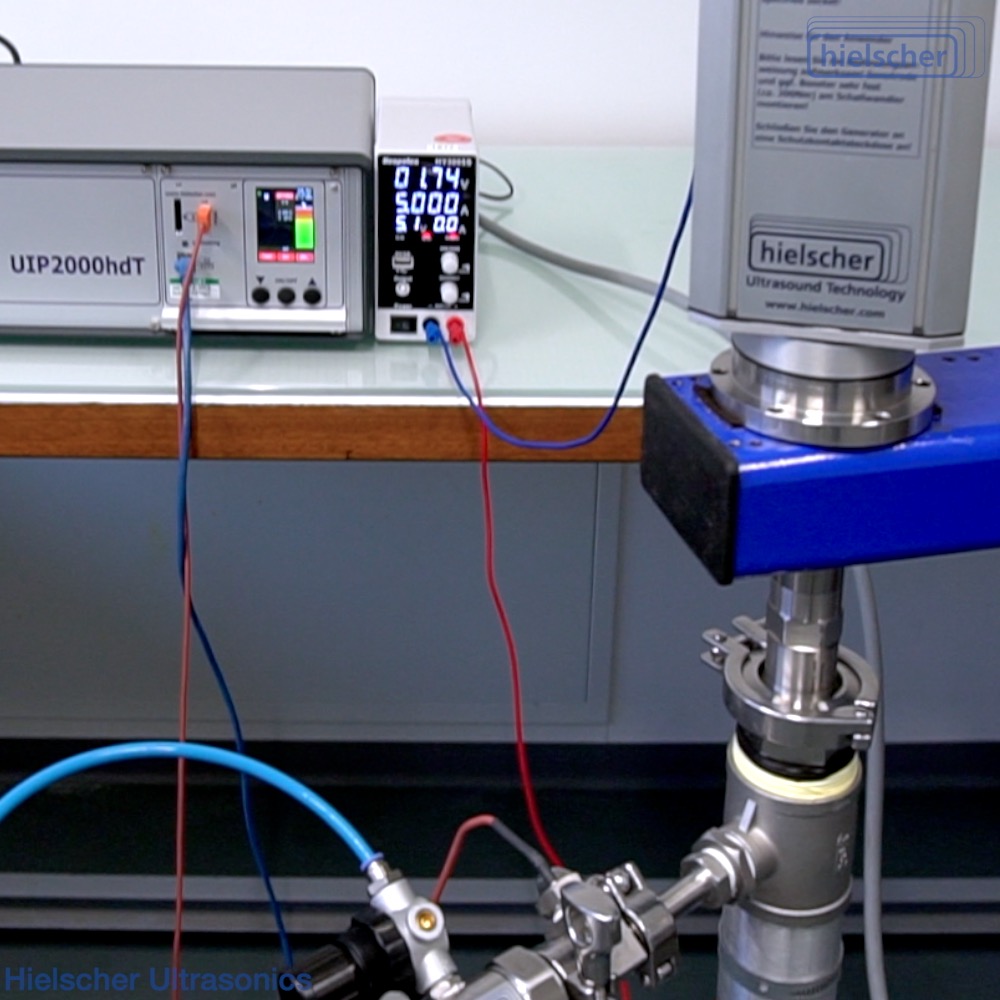

Geliştirilmiş H₂ sentezi için sonoelektrokimyasal hücre
SSS – Sono-Elektrokimyasal Hidrojen Üretimi
Hidrojen Nedir?
Hidrojen, sembolü H ve atom numarası 1 olan kimyasal elementtir. Standart atom ağırlığı 1.008 olan hidrojen, periyodik tablodaki en hafif elementtir. Hidrojen, evrende en bol bulunan kimyasal maddedir ve tüm baryonik kütlenin yaklaşık u'ini oluşturur. H2, iki hidrojen atomu birbirine bağlanıp bir hidrojen molekülü haline geldiğinde oluşan bir gazdır. H2 ayrıca moleküler hidrojen olarak da adlandırılır ve iki atomlu, homonükleer bir moleküldür. İki proton ve iki elektrondan oluşur. Nötr bir yüke sahip olan moleküler hidrojen kararlıdır ve bu nedenle hidrojenin en yaygın şeklidir.
Hidrojen endüstriyel ölçekte üretildiğinde, buharla reform yapan doğal gaz en yaygın kullanılan üretim şeklidir. Alternatif bir yöntem, suyun elektrolizidir. Hidrojenin çoğu, ikinci kullanım yerinin yakınında, örneğin fosil yakıt işleme tesislerinin (örneğin, hidrokraking) ve amonyak bazlı gübre üreticilerinin yakınında üretilir.
Hidrojenin Sono-Elektrokimyasal Sentezi Nedir?
Sono-elektrokimyasal sentez, ultrasonik kavitasyon ile elektrokimyasal su ayrıştırmasını birleştiren melez bir tekniktir. Yüksek frekanslı ses dalgaları uygulanarak – yani ultrason – bir elektrokimyasal reaktöre uygulandığında, bu işlem kütle transferini artırır, elektrot yüzeylerini temizler ve geleneksel elektrolize kıyasla hidrojen üretiminin genel verimliliğini yükseltir.
Ultrason, elektrolizde hidrojen verimini nasıl artırır?
Ultrason, hidrojen üretimini öncelikle akustik kavitasyon yoluyla artırır. Mikroskobik kabarcıkların oluşumu ve çökmesi, elektrot yüzeyindeki difüzyon tabakasının kalınlığını azaltan yoğun mikro türbülans yaratır. Bu, reaktif maddelerin katalizöre daha hızlı ulaşmasını sağlar ve hidrojen gazı kabarcıklarının daha verimli bir şekilde uzaklaştırılmasına yardımcı olarak, “gaz koruması” ve daha yüksek akım yoğunluklarına olanak sağlamaktadır.
Hidrojen sentezi için endüstriyel bir sonikatör kullanmanın avantajları nelerdir?
Hielscher’in endüstriyel sınıf UIP serisinden UIP2000hdT gibi yüksek yoğunluklu ultrasonik işlemcilerin kullanılması birçok avantaj sağlar:
- Geliştirilmiş Katalizör Aktivitesi: Ultrasonik işlem, nanopartiküllerin topaklanmasını önleyerek katalizörlerin (Pt, TiO₂ veya Ni gibi) yüksek aktivitesini korur.
- Elektrot Temizliği: Ultrason, elektrot yüzeylerini sürekli olarak temizleyerek polarizasyonu azaltır ve reaktör bileşenlerinin ömrünü uzatır.
- Ölçeklenebilirlik: Bu sistemler, 7 gün 24 saat kesintisiz çalışacak şekilde tasarlanmıştır; bu sayede hem laboratuvar araştırmaları hem de endüstriyel ölçekte hidrojen üretimi için uygundur.
Sono-elektrokimyasal reaksiyonlarda kavitasyonun rolü nedir?
Akustik kavitasyon, sono-elektrokimyanın temel mekanizmasıdır. Ultrasonik dalgalar bir sıvının içinden geçerken, yüksek basınç ve düşük basınç döngülerini dönüşümlü olarak oluştururlar. Düşük basınç döngüsü sırasında minik vakum kabarcıkları oluşur ve büyür; yüksek basınç döngüsü sırasında ise bu kabarcıklar içe doğru çökerek patlar. Bu çöküş, yerel olarak aşırı sıcaklık ve basınçlar oluşturur; bu da kimyasal reaksiyonları kolaylaştırabilir ve elektrotlar ile elektrolit arasındaki teması önemli ölçüde iyileştirebilir.
Sono-elektrokimya, yenilenebilir enerji kaynaklarıyla birlikte kullanılabilir mi?
Evet. Sono-elektrokimyasal sistemler, güneş enerjisi veya rüzgâr enerjisi gibi yenilenebilir enerji kaynaklarıyla entegre edilebilir. Ultrasonik işlemcilerin değişken güç seviyelerinde verimli bir şekilde çalışabilme özelliği, onları aralıklı enerji kaynakları için mükemmel bir seçim haline getirir ve bu da yeşil hidrojen üretiminin karbon ayak izini potansiyel olarak azaltabilir.
Sono-elektrokimyasal hidrojen üretimi, geleneksel buharlı metan reformu ile karşılaştırıldığında nasıl bir sonuç ortaya çıkıyor?
Fosil yakıtlara dayanan ve önemli miktarda CO₂ salan buharlı metan reformu (SMR) yönteminden farklı olarak, sono-elektrokimyasal sentez genellikle suyu hammadde olarak kullanır. SMR şu anda daha yaygın olsa da, sono-elektrokimya daha temiz bir yöntem sunar, “yeşil” yenilenebilir elektrikle çalıştırılabilen bir alternatif olması nedeniyle, sürdürülebilir bir hidrojen ekonomisi için kilit öneme sahip bir teknolojidir.
Literatür / Referanslar
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
