Förbättra HPLC-analysen genom tillförlitlig provberedning
Högpresterande vätskekromatografi (HPLC) är fortfarande en av de viktigaste analysteknikerna för identifiering och kvantifiering av föreningar i komplexa matriser. Från kvalitetskontroll av läkemedel till miljöövervakning och livsmedelsanalys uppskattas HPLC-metoder för sin känslighet, selektivitet och reproducerbarhet. Tillförlitligheten hos kromatografiska data är dock i hög grad beroende av ett avgörande steg: provberedning för HPLC.
Forskning och rutinmässig provberedning visar att ultraljudsassisterad extraktion och provberedning avsevärt förbättrar HPLC-analysens effektivitet, noggrannhet och snabbhet. Genom att använda ultraljudsenergi för att bryta upp matriser och förbättra överföringen av analyter till lösningsmedel kan laboratorier uppnå högre återvinning, kortare extraktionstider och mer reproducerbara analysresultat.
Varför provberedning är viktig vid HPLC
I många analytiska arbetsflöden innehåller provmatrisen – exempelvis växtmaterial, biologisk vävnad, jord eller vatten – komplexa blandningar av föreningar som kan störa den kromatografiska separationen. Effektiv provberedning krävs därför för att isolera analyter, avlägsna störande ämnen och koncentrera målföreningarna före injektion i HPLC-systemet.
Traditionella extraktionstekniker innebär ofta tidskrävande förfaranden, stora volymer organiska lösningsmedel och flera reningssteg. Dessa metoder kan medföra variation, öka driftskostnaderna och förlänga den totala analystiden.
Provberedning med ultraljud erbjuder ett effektivt alternativ. Ultraljudsbehandling tillför högfrekvent akustisk energi till ett flytande medium och skapar mikroskopiska kavitationsbubblor. När dessa bubblor kollapsar genererar de lokala skjuvkrafter och mikroblandningseffekter som bryter upp fasta matriser och påskyndar massöverföringen. Denna process förbättrar extraktionseffektiviteten dramatiskt.
Ultraljudsapparaten UIP400MTP för hög provgenomströmning med provrörsställ för autosamplerflaskor
Vetenskapliga belägg: ultraljudsbehandling förbättrar analytisk prestanda
Flera sakkunniggranskade studier har visat fördelarna med ultraljudsextraktion i HPLC-arbetsflöden.
En metod som utvecklades för övervakning av bekämpningsmedelsrester i vattenprover använde exempelvis ultraljudsbehandling i kombination med LC–MS/MS-analys för att bestämma koncentrationer av bekämpningsmedlet karbaryl. I detta förfarande extraherades vattenprover med acetonitril under ultraljudsbehandling före kromatografisk analys. Metoden uppnådde hög analytisk prestanda, med bland annat återvinningsgrader mellan 89,53% och 101,72%, vilket bekräftar noggrannheten och tillförlitligheten hos provberedningsförfarandet med ultraljud.
Ultraljudsextraktionssteget möjliggjorde effektiv överföring av analyter från vattenmatrisen till det organiska lösningsmedlet, vilket minskade lösningsmedelsförbrukningen och eliminerade behovet av omfattande reningsförfaranden. Den validerade analysmetoden uppvisade utmärkt linjäritet, precision och kvantifieringsgränser, vilket framhäver ultraljudsbehandlingens effektivitet i moderna kromatografiska arbetsflöden. (jfr Roudani et al., 2018)
En annan studie introducerade ultraljudsassisterad matrisdispersion i fast fas (UA-MSPD) för bestämning av oleuropein i olivblad med HPLC-analys. I denna teknik blandades växtpulver och sorbentmaterial och utsattes därefter för ultraljudsvågor under elueringssteget. Ultraljudet förbättrade desorptionen av analyter från sorbentytan samtidigt som det förbättrade extraktionen från provmatrisen. (jfr Rashidipour och Heydari, 2018)
Det optimerade ultraljudsförfarandet gav betydande analytiska förbättringar, däribland:
- Linjära kalibreringskurvor med R² = 0,9979
- Detektionsgränser så låga som 0,03 µg mL⁻¹
- Återvinningsgrader mellan 90,2% och 96,7%
Dessa resultat bekräftar att ultraljudsassisterad extraktion inte bara påskyndar provberedningen utan också ökar extraktionsutbytet jämfört med klassiska tekniker för matrisdispersion i fast fas.
Ultraljudssond UP200St för provberedning inför HPLC
Viktiga fördelar med ultraljudsbaserad provberedning för HPLC
Den ökande användningen av ultraljudsextraktion i analyslaboratorier drivs av flera mätbara fördelar.
- Högre extraktionseffektivitet
Akustisk kavitation bryter ned fasta matriser och förbättrar lösningsmedlets inträngning. Detta främjar frisättningen av analyter och ökar återvinningsgraden, särskilt för föreningar i spårhalter i komplexa prover. - Kortare provberedningstid
Ultraljudsextraktion kan ofta slutföra provberedningen inom några sekunder eller minuter. Exempelvis gav optimerade parametrar för ultraljudsextraktion vid UA-MSPD effektiv analytåtervinning efter cirka 30 sekunders ultraljudsbehandling, vilket visar hur dramatiskt analysarbetsflöden kan påskyndas. - Lägre lösningsmedelsförbrukning
Eftersom ultraljud förbättrar massöverföringen krävs vanligtvis mindre lösningsmedelsvolymer. Minskad lösningsmedelsanvändning förbättrar laboratoriets hållbarhet och sänker driftskostnaderna. - Förbättrad reproducerbarhet
En jämn fördelning av ultraljudsenergin säkerställer enhetlig sönderdelning och extraktion av prover mellan replikat, vilket ger bättre precision i analytiska mätningar. - Kompatibilitet med moderna kromatografiska metoder
Ultraljudsextraktion kan enkelt integreras med HPLC-, UHPLC- och LC-MS-system, vilket gör den lämplig för analysmiljöer med hög provgenomströmning.

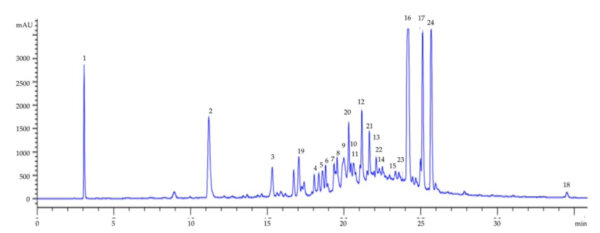

HPLC-kromatogram av fenolföreningar från ett extrakt av Annona muricata-blad som isolerats med ultraljud med hjälp av ultraljudsapparaten UP400S.
(Studie och grafik: ©Nolasco-González et al., 2022)
Praktiska lösningar för ultraljudsbehandling vid provberedning för HPLC
För laboratorier som inför ultraljudsextraktion erbjuder Hielschers ultraljudsapparater exakt kontroll över parametrar som amplitud, tid och pulsläge. Därför är Hielschers ultraljudsapparater för laboratorier särskilt lämpliga för analyslaboratorier.
Välj den lämpligaste ultraljudsapparaten för laboratoriet för dina HPLC-prover
| Modell av ultraljudsapparat | Fördelar för HPLC | Lämpligaste användning vid provberedning för HPLC |
| VialTweeter ultraljudsapparat för flera provrör |
• Samtidig ultraljudsbehandling av upp till 10 förslutna provflaskor med identisk ultraljudsenergi • Sterilt: Ingen korskontaminering eftersom proverna förblir förslutna • Mycket reproducerbara extraktionsförhållanden mellan provsatser • Effektiv kavitation för analytiska prover med liten volym |
• Beredning av miljö-, livsmedels- eller läkemedelsprover med hög provgenomströmning • Extraktion av analyter i spårhalter före HPLC-, UHPLC- eller LC-MS-analys • Standardiserade arbetsflöden som kräver identisk behandling av flera prover |
| Ultraljudsapparat UIP400MTP för mikroplattor |
• Kontaktfri ultraljudsbehandling av hela mikroplattor (format med 96 eller 384 brunnar) • Jämn fördelning av ultraljudsenergin över alla brunnar • Möjliggör automatisering och integrering av robotteknik i analytiska arbetsflöden • Hög provgenomströmning med exakt kontroll över amplitud och ultraljudsbehandlingstid |
• Arbetsflöden för UHPLC-screening med hög provgenomströmning • Bibliotek av läkemedelssubstanser och provberedning för metabolomik • Plattbaserad extraktion för analyskedjor med LC-MS eller UHPLC |
| Ultraljudsapparater för laboratorier med mikrospets (direkt ultraljudsbehandling) |
• Maximal ultraljudsintensitet för effektiv sönderdelning av matrisen • Mycket snabb extraktion av analyter från fasta, viskösa eller heterogena prover • Justerbara amplitud- och pulsparametrar för optimerade extraktionsförhållanden • Hög kavitationsenergi förbättrar analytåtervinningen och extraktionsutbytet |
• Extraktion från svåra matriser som växtvävnad, livsmedelsprover eller polymerer • Homogenisering före SPE, filtrering eller vätske–vätskeextraktion • Metodutveckling för ultraljudsbaserad provberedning för HPLC |
| CupHorn (”högintensivt bad” för bägare och provrör) |
• Indirekt ultraljudsbehandling förhindrar sondkontaminering • Jämnt ultraljudsfält för flera provrör samtidigt • Idealisk för sterila, farliga eller flyktiga prover som måste förbli förslutna • Förenklar hanteringen samtidigt som hög kavitationsenergi bibehålls |
• Parallell extraktion av flera HPLC-prover i förslutna centrifugrör • Beredning av biologiska prover, läkemedelsprover eller miljöprover • Arbetsflöden som kräver kontamineringsfri indirekt ultraljudsbehandling |
Vetenskaplig relevans för analytisk kemi
I takt med att analytisk kemi går mot snabbare och mer hållbara laboratorierutiner har provberedning med ultraljud blivit en kraftfull möjliggörande teknik. Ultraljudsbehandling stöder utvecklingen av snabba analysmetoder med lägre lösningsmedelsförbrukning, förbättrad extraktionseffektivitet och robusta valideringsparametrar.
Den växande mängden litteratur om ultraljudsextraktion visar att ultraljudsassisterad provberedning för HPLC inte bara är praktisk – den är en vetenskapligt validerad metod som förbättrar analysens prestanda. Genom att kombinera ultraljudsextraktion med moderna kromatografiska tekniker kan laboratorier uppnå tillförlitlig detektion av spåranalyter i alltmer komplexa provmatriser.
HPLC-arbetsflöden förbättrade med ultraljudsbehandling
Med kontinuerliga framsteg inom analysinstrumentering och provberedningsteknik kommer ultraljudsextraktion sannolikt att spela en ännu större roll i kromatografiska laboratorier. Dess förmåga att effektivisera arbetsflöden, förbättra datakvaliteten och minska miljöpåverkan stämmer väl överens med de föränderliga kraven inom modern analytisk vetenskap.
För analytiska kemister och industrilaboratorier som vill optimera provberedningen för HPLC erbjuder ultraljudsextraktion en beprövad, skalbar och vetenskapligt robust lösning. Genom att integrera ultraljudsbehandling i rutinprotokoll för provberedning kan laboratorier avsevärt förbättra både effektiviteten och tillförlitligheten hos kromatografiska analyser.
Konstruktion, tillverkning och rådgivning – kvalitet tillverkad i Tyskland
Hielschers ultraljudsapparater är välkända för sin allra högsta kvalitet och sina allra högsta konstruktionsstandarder. Robusthet och enkel användning möjliggör smidig integrering av våra ultraljudsapparater i industrianläggningar. Hielschers ultraljudsapparater klarar utan svårighet tuffa förhållanden och krävande miljöer.
Hielscher Ultrasonics är ett ISO-certifierat företag och lägger särskild vikt vid högpresterande ultraljudsapparater med den senaste tekniken och god användarvänlighet. Hielschers ultraljudsapparater är naturligtvis CE-kompatibla och uppfyller kraven enligt UL, CSA och RoHs.
Litteratur / Referenser
- M. Rashidipour and R. Heydari (2018): Ultrasonic-Assisted Matrix Solid-Phase Dispersion and High-Performance Liquid Chromatography as an Improved Methodology for Determination of Oleuropein from Olive Leaves. Analytical and Bioanalytical Chemistry Research 52, 2018. 307-316.
- Roudani, A.; Rachid, Mamouni; Nabil, Saffaj; Laknifli, A.; Gharby, Said; Noureddine, El Baraka; Bakka, Abdelhamid; Abdellah, Faouzi (2018): Method validation in the determination of Carbaryl pesticide in water samples using sonication and liquid chromatography-tandem mass spectrometry. JMES 8 (7), 2017. 2409-2420.
- Bimakr M., Ganjloo A., Zarringhalami S., Ansarian E. (2017): Ultrasound-assisted extraction of bioactive compounds from Malva sylvestris leaves and its comparison with agitated bed extraction technique. Food Science and Biotechnology 2017 Nov 30;26(6):1481-1490.
Vanliga frågor
Vad är HPLC?
Högpresterande vätskekromatografi (HPLC) är en analytisk separationsteknik som används för att identifiera, kvantifiera och rena komponenter i en blandning. Vid HPLC transporterar en flytande mobilfas lösta analyter under högt tryck genom en kolonn packad med en stationärfas. Skillnader i interaktioner mellan analyterna, stationärfasen och mobilfasen gör att föreningarna separeras när de rör sig genom kolonnen. Detektorer som använder exempelvis UV-Vis, fluorescens eller masspektrometri mäter de separerade föreningarna, vilket möjliggör noggrann kvalitativ och kvantitativ analys.
Vilka typer av vätskekromatografi finns det?
Vätskekromatografi kan klassificeras efter den separationsmekanism som används mellan analyten, stationärfasen och mobilfasen. De vanligaste typerna är omvänd faskromatografi, där en opolär stationärfas separerar föreningar utifrån hydrofoba interaktioner; normalfaskromatografi, som använder en polär stationärfas och separerar föreningar efter polaritet; jonbyteskromatografi, där laddade stationärfaser separerar analyter utifrån joniska interaktioner; och storleksuteslutningskromatografi, som separerar molekyler efter deras hydrodynamiska storlek och molekylvikt. Ytterligare specialiserade metoder omfattar affinitetskromatografi och hydrofil interaktionskromatografi (HILIC), som är inriktade på specifika molekylära interaktioner eller polära föreningar.
Vilka vialer används för HPLC?
Vid HPLC-analyser används vanligtvis små provflaskor av glas eller polymer som är utformade för att innehålla beredda prover före injektion i det kromatografiska systemet. Det vanligaste formatet är provflaskan på 2-mL för autosampler, som är kompatibel med de flesta HPLC-autosamplrar. Dessa provflaskor är vanligtvis tillverkade av borosilikatglas för att säkerställa kemisk beständighet och minimal interaktion med lösningsmedel och analyter. Beroende på provtyp kan provflaskorna ha insatser för prover med liten volym, förslutningar med skruvlock eller krimplock samt septa av material som PTFE/silikon för att bevara provets integritet.
Vad är provflaskor för autosampler?
Provflaskor för autosampler är specialiserade provbehållare som är utformade för automatiserade injektionssystem i HPLC- och UHPLC-instrument. De innehåller den beredda provlösningen och placeras i instrumentets autosamplerbricka, där systemet automatiskt tar ut en definierad volym för injektion i den kromatografiska kolonnen. Provflaskor för autosampler tillverkas med exakta mått för att säkerställa kompatibilitet med robotstyrda provtagningsnålar och minimera provavdunstning, kontaminering eller adsorption. Deras utformning möjliggör reproducerbara analyser med hög provgenomströmning i moderna kromatografiska laboratorier.
Vilka steg ingår i HPLC?
Det typiska arbetsflödet för högpresterande vätskekromatografi (HPLC) består av flera på varandra följande steg som säkerställer tillförlitlig separation och detektion av analyter.
- Först utförs provberedning för att lösa upp analyten, avlägsna partiklar och ofta extrahera eller koncentrera målföreningar från provmatrisen. Detta steg kan omfatta filtrering, spädning eller extraktionstekniker som ultraljudsextraktion, fastfasextraktion eller vätske–vätskeextraktion.
- Därefter placeras det beredda provet i en HPLC-provflaska och sätts i autosamplern. Autosamplern injicerar en exakt volym av provet i den strömmande mobila fasen.
- I steget för tillförsel av den mobila fasen transporteras sedan det injicerade provet genom systemet med hjälp av en högtryckspump. Den mobila fasen för analyterna genom den kromatografiska kolonnen med ett kontrollerat flöde.
- Separationen sker inuti den kromatografiska kolonnen. Kolonnen innehåller en stationär fas, vanligtvis packade partiklar med definierade kemiska egenskaper. När analyterna rör sig genom kolonnen interagerar de på olika sätt med den stationära fasen och den mobila fasen, vilket gör att de eluerar vid olika tidpunkter.
- Efter separationen passerar föreningarna genom en detektor, exempelvis en UV-Vis-detektor, fluorescensdetektor eller masspektrometrisk detektor. Detektorn mäter förekomsten och koncentrationen av de eluerande föreningarna och omvandlar signalen till elektroniska data.
- Slutligen utförs datainsamling och analys med hjälp av kromatografiprogramvara. Systemet genererar ett kromatogram där topparna motsvarar enskilda föreningar. Topparnas retentionstider hjälper till att identifiera analyter, medan topparnas areor eller höjder möjliggör kvantitativ bestämning av deras koncentration.
