UIP500hdT – Industriell bearbetning i liten skala

Ultraljud processor UIP500hdT (20kHz, 500W) är en industriell kvalitet enhet för pilottestning och småskalig bearbetning av vätskor. Bland de vanligaste tillämpningarna av UIP500hdT är homogenisering, spridning, emulgering, celluppdelning och sonokemiska reaktioner. En fullfärgspekskärm, webbläsarfjärrkontroll, automatisk dataprotokollering på ett integrerat SD-kort samt temperatur- och trycksensorer ger dig full processkontroll och hög driftskomfort.

UIP500hdT arbetar med en ultraljudsfrekvens på 20kHz. Ultraljudsvågor vid denna frekvens skapar en intensiv kavitation i vätskor. Kavitationseffekterna kan användas för mångfaldiga applikationer, som: emulgerande, spridning, homogenisering, cellstörning och extraktion, Deagglomeration, och avgasning.

UIP500hdT kan användas med många tillbehör, till exempel olika sonotroder, boosters och flödesceller. För bearbetning av partier större än 5 liter rekommenderar vi generellt att sonikat med användning av en flödescellreaktor (flödesläge) för att uppnå en högre bearbetningskonsistens. När den används för sonikering av vätskor i flödesläge, kan UIP500hdT typiskt bearbeta mellan 0,25 och 2,0 l / min (Den faktiska hastigheten beror på applikationen). Som alla våra enheter kan UIP500hdT drivas 24 timmar per dygn (24h / 7d). Därför kan denna inställning bearbeta ca. 0,5 till 3m3 per dag. För högre produktionskapacitet rekommenderar vi att du använder någon av följande enheter:

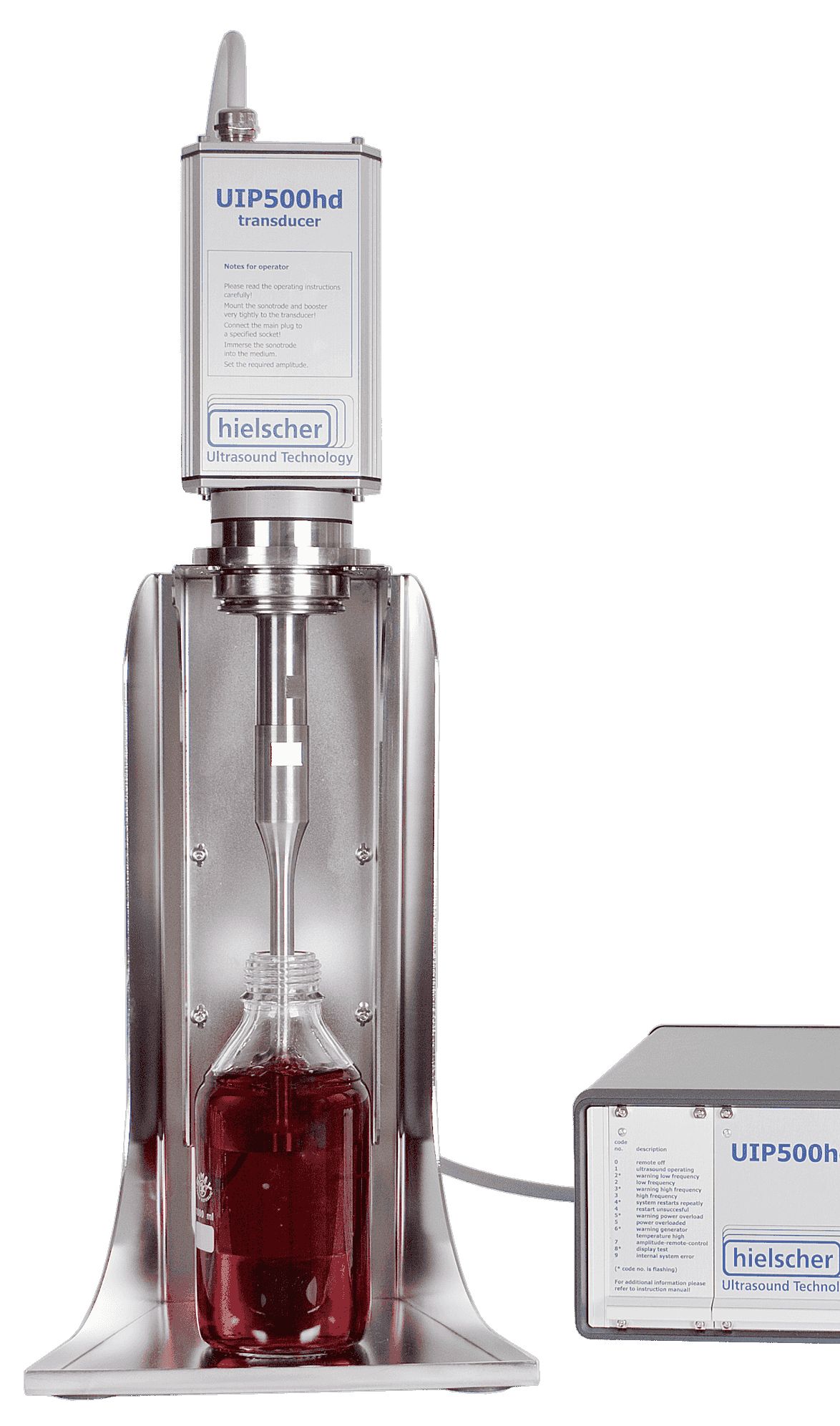

Ultraljudsapparaten UIP500hdT är en 500 W kraftfull ultraljudshomogenisator (Klicka för förstoring!)

UIP500hdT med flödescell

Effekt Ultraljud med Full Process Control

Effektens ultraljud är processlösningen för olika flytande applikationer, t.ex. emulgering, partikelstorleksreduktion, slipning eller upplösande. UIP500hdT levererar intensiva ultraljudsvågor som genererar stark kavitation. Ultraljudskavitation och de resulterande skjuvkrafterna uppfyller krävande uppgifter utan problem. För att garantera en konsekvent processkvalitet, inte bara den faktiska ultraljudskraften som levereras är nödvändig, istället alla viktiga processparametrar måste kontrolleras. Den nya generationen hdT ultraljuds processorer gör att användaren kan använda ultraljudssystemet via pekskärm eller fjärrkontroll på fjärrkontrollen. Alla relevanta processparametrar – såsom amplitud, sonikeringstid, temperatur och tryck – spelas automatiskt in och sparas som CSV-fil på det integrerade SD / USB ComboCard.
Därmed ger den nya UIP500hdT samma ultraljudseffekt som sin föregångare UIP500hd, men utmärker sig med ett brett utbud av ytterligare funktioner, vilket gör ultraljudsprocessen mycket användarvänligare. Från den operativa vyn är den exakta kontrollen av alla ultraljudsprocessparametrar absolut nyckelfunktioner.

UIP500hdT-funktionerna:

  • 500 watt effekt ultraljud
  • byggd för kraftig drift
  • kör 24/7
  • industristandard
  • färg pekskärm
  • Webbläsarens fjärrkontroll
  • datainspelning
  • integrerat SD / USB ComboCard
  • temperatursensor
  • tryckgivare (valfritt tillgänglig)
  • Lan-anslutning
  • Ethernet-anslutning
  • ingen programinstallation
  • Automatisk frekvensinställning

Färg Touch-Screen

Färgad pekskärm av den nya hdT-serien Hielschers industriella ultraljudsapparaterDen färgade pekskärmen är en utmärkt förbättring som gör enheten ännu användarvänlig. Den pek- och pennkänsliga skärmen möjliggör enkel hantering och garanterar en korrekt inställning av driftsparametrar och visning av ultraljudsffektinställningen. Den digitala kontrollmenyn är intuitiv att använda och har en tydligt strukturerad inställningsmeny. Amplituden / effektinställningen och pulsläget kan justeras med en färgad pekskärm (med 1%, 5% eller 10% snap). Användaren bestämmer om han föredrar visning av amplitud och makt som färgade bargrafer eller numerisk representation. Skärmen kan ändras från vanlig visningsläge till BIG NUMBER-läge, där en hög kontrast och stor typsnitt gör det enklare att läsa.

Webbläsarens fjärrkontroll

Hielschers industriprocessorer i hdT-serien kan vara bekväma och användarvänliga som drivs via fjärrkontrollen på webbläsaren. På grund av sitt nya LAN-gränssnitt kan UIP500hdT kontrolleras med en vanlig webbläsare, till exempel Internet Explorer, Safari, Firefox, Mozilla, mobil IE / Safari. LAN-anslutningen är en enkel plug-n-play-inställning som inte kräver någon programinstallation. Ultraljudsenheten fungerar som DHCP-server / klient och begär eller tilldelar en IP automatiskt. Enheten kan användas direkt från PC / MAC eller med en strömbrytare eller router. Med en valfri förkonfigurerad trådlös router kan enheten styras från de flesta smartphones eller surfplattor, t.ex. Apple iPad. Med portförmedling av en ansluten router kan du styra din UIP500hdT via internet var som helst i världen – använder din smarta telefon eller surfplatta som fjärrkontroll.

Inbyggt nätverk

UIP500hdT kan manövreras och styrs via LAN (lokalnätverk, se högra rutan) som underlättar operationen och möjliggör hög bearbetnings flexibilitet. All information om sonikeringsprocessen sparas automatiskt på SD / USB-datakort. En pluggbar sensor mäter temperaturen permanent. En eventuellt tillgänglig tryckgivare kan dessutom anslutas för att registrera trycket.

Automatisk frekvensinställning

Alla Hielscher ultraljudsanordningar är utrustade med en intelligent automatisk frekvensinställning. När enheten är påslagen kommer generatorn att känna av den optimala driftsfrekvensen och säkerställa att enheten arbetar vid denna frekvens. Den automatiska frekvensinställningen förbättrar den totala energieffektiviteten och pålitligheten hos våra ultraljudsenheter.

Industriell kvalitet och enastående effektivitet

UIP500hdT är byggd för kommersiell produktion och uppfyller industristandarder. Den robusta, slitstarka konstruktionen har visat sig i många kommersiella installationer över hela världen där den används för produktion och tunga applikationer. Denna ultraljudsprocessor kräver bara mycket litet underhåll, är lätt att installera och enkelt att rengöra och sanera. Speciella flödescellreaktorer som uppfyller kraven för avancerad CIP (in-place) och SIP (sterilisera-in-place) är också tillgängliga. Givaren av UIP500hdT är IP65 betyg, så att den kan installeras i krävande miljöer. Givaren kan hantera smuts, damm, fukt, utvändig drift etc., medan generatorn kan placeras på distans i ett annat område.(Klicka för större bild!) Den totala energieffektiviteten är viktig för ultraljudsbehandling av vätskor. Effektiviteten beskriver hur mycket kraften överförs från kontakten till vätskan. Våra ultraljudshomogenisatorer har en total effektivitet på mer än 80%.
Våra ultraljudsenheter har en mycket hög effektivitet i omvandlingen av elektrisk energi till mekaniska oscillationer av sonotroden, så att omvandlarna i våra bänks ultraljudsapparater har ett slutet hus. Det finns inga ventilationsslitsar i givaren. Eftersom energiförlusten, som skulle orsaka uppvärmning i det stängda omvandlarhuset, är mycket lågt, behövs ingen tvungen kylning, såsom tryckluft eller vatten. Men det viktigaste faktum är det mer energi omvandlas till ultraljudsvågor i vätskan, vilket resulterar i a mer intensiv sonication. Den totala energieffektiviteten hos UIP500hdT är ca. 80-90% från nätkontakten i vätskan (klicka på bilden ovan för att förstora diagrammet).

Full Amplitude Control och High Performance

Ultraljud kavitation i vattenUIP500hdT kan köras permanent vid 500W. Effekten överförs vid en styrd amplitud så att förskjutningen av de mekaniska ultraljudsvibrationerna vid sonotroden är konstant under alla belastningsförhållanden (t.ex. vid fluktuerade tryck, viskositeter etc.). Du kan ändra amplituden från 20 till 100% vid generatorn och genom att montera ett av de olika boosterhornen. Den valda amplituden hålls konstant, samtidigt som något material utsöndras vid vilket som helst tryck. Därmed har du full kontroll över den viktigaste ultraljudsparametern: amplitud.

Informationsförfrågan




Notera vår Integritetspolicy.

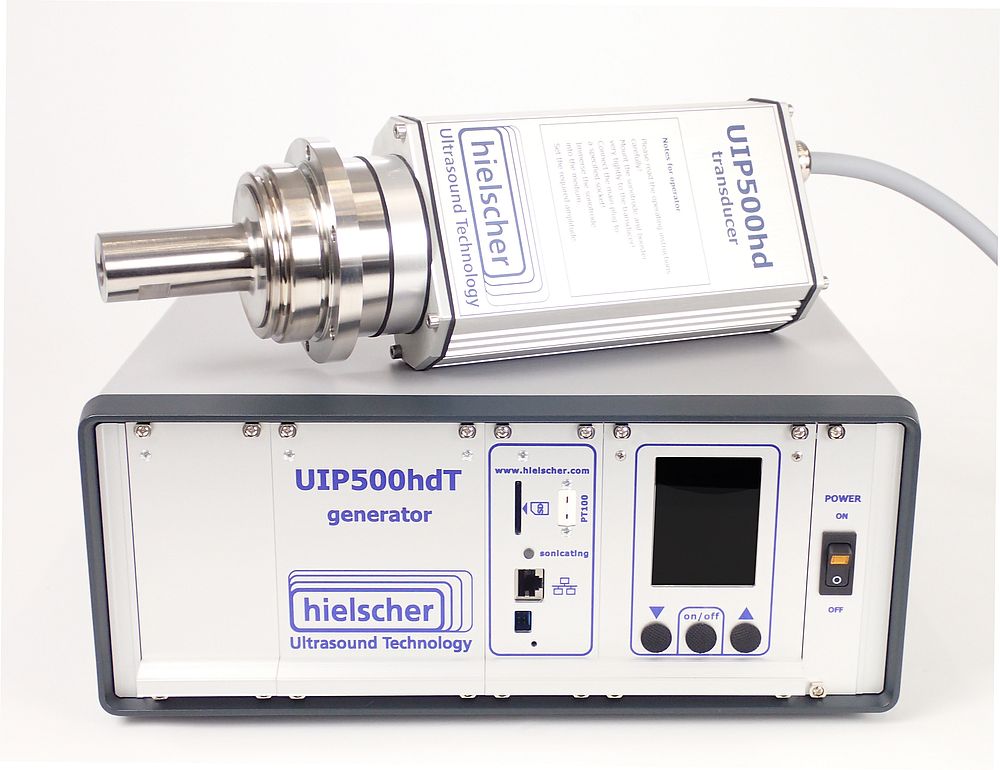

UIP500hdT givaren och generator (Klicka för större bild!)

UIP500hdT

Uppgradera!
Om du har en föregångare som UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, kan du uppgradera din enhet till den digitala hdT-versionen. Klicka här för att lära dig mer om uppgraderingen från hd till hdT version!

Begär ett förslag till denna punkt!

För att få ett förslag, lägg dina kontaktuppgifter i formuläret nedan. En konfiguration typisk anordning är förväljas. Känn dig fri att revidera valet innan du klickar på knappen för att begära att förslaget.








Ange den information som du vill få nedan:



  • UIP500 givare

    bestående av ultraljud givare och generator, ultraljud frekvens 20kHz, automatisk frekvens tuning system, amplitud 25 Micron, amplitud justerbar från 20 till 100%, torr körs skyddade, givare IP64 grade, digital kontroll, med färgade pekskärm, integrerad nedräkningstimer (0.1 sec till 99 dagar), avstängning när den slutliga energitillförseln nådde: ws, WH, kWh; automatisk kalibrering vid behov: bestämning av amplitudberoende tomgång för att dislpay den effektiva energi insatsen, data registrering: amplitud, makt, tid, temperatur på interna SD/USB ComboCard (1GB), bildskärm och fjärrkontroll via webbläsare på PC eller MAC utan program varu installation, med temperatur givare, temperatur indikering: ° c, ° f (-50 ° c till 200 ° c), temperatur övervakning: variabla avstängnings-/på punkter (-50 ° c-200 ° c), 3m kabel givare till generator, med monterings verktyg, Titan horn med invändig gänga M14x1



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 18mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 3,5



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 22mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 2,4



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 34mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 1,0



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 40mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 0,7



  • för satsoperation, titan, spetsdiameter 50mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 0,5



  • med oscillation-avkoppling av rostfritt stålfläns, för flödescell eller satsoperation, titan, spetsdiameter 50mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 0,5



  • med O-ringtätning (2xNBR) till sonotroden, diameter 100mm, rostfritt stål, för användning med sonotroder BS4d18, BS4d22, BS4d34 eller BS4d40, med O-ring (NBR) för montering till flödesceller FC100L1-1S eller FC100L1K-1S



  • nedbrytbar rostfri reaktor, max. tryck 10 bar, för UIP500hdT till UIP2000hdT i kombination med sonotrodefläns och stå ST2, NBR O-ringar, rörkontakter (1/2 tum) med clips



  • nedbrytbar rostfritt stålreaktor med kyljacka, max. tryck 10 bar, för UIP500hdT till UIP2000hdT i kombination med sonotrodefläns och stå ST2, NBR O-ringar, rörkontakter (vätska 1/2 tum, kylning 1/4 tum) med klipp



  • för flödesceller FC100L1-1S eller FC100L1K-1S, för reduktion av reaktorvolymen, för användning med sonotrode BS4d18 (F) eller BS4d22 (F), NBR O-ringar, rostfritt stål



  • Insert34, för flödesceller FC100L1-1S eller FC100L1K-1S, för reduktion av reaktorvolymen, för användning med sonotrode BS4d18 (F), BS4d22 (F) eller BS4d34 (F), NBR O-ringar, rostfritt stål



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 1,2 (eller 1: 0.83), titan, kvinnliga trådar M14x1, för användning med titangängdsbultar (TiM14x1)



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 1,4 (eller 1: 0.71), titan, kvinnliga trådar M14x1, för användning med titangängdsbultar (TiM14x1)



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 1,8 (eller 1: 0,56), titan, kvinnliga trådar M14x1, för användning med titangängdsbultar (TiM14x1)



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 2,2 (eller 1: 0.45), titan, kvinnliga trådar M14x1, för användning med titangängbultar (TiM14x1)



  • Stativ för ultraljud processorer UIP500hdT, UIP1000hdT och UIP2000hdT

    elektropolerat rostfritt stål, krävs för flödesceller FC100L1-1S eller FC100L1K-1S, justerbar höjd 370 till 590mm, uppsamlingsfack



  • LabLift, t ex för den intensiva ultraljudsbehandling av vätskor i glas bägare i laboratoriet.

    för enkel placering av prover under ultraljudsproberna för att styra nedsänkningsdjup, rostfritt stål, fotavtryck 100x100mm, justerbar höjd: 50 till 125mm



  • Ljud skydd box för UIP500hdT, UIP1000hdT och UIP2000hdT ultrasonicators att minska ljudet avseende av cavitational bearbetning.

    UIP500hdT till UIP2000hdT, t.ex. för användning med stativ ST2 och flödesceller FC100L1-1S eller FC100L1K-1S
