UIP1000hdT – Kraftfull och mångsidig homogenizer

Den UIP1000hdT (1000W, 20kHz) är en kraftfull och anpassningsbar ultraljud enhet för labbtester och industriell bearbetning av vätskor. Den används för program, t. ex. emulgering, spridning & partikel fin fräsning, Lys & Extraktion, upplösande eller sonokemisk reaktioner. Färg beröring uppvisning, beter avlägsen kontroll, automatisk datan inspelningen, integrerat SD kort och plugable temperatur och tryck sensoren tillåta för exakt förlopp kontroll och operation komfort..

UIP1000hdT är den kraftfulla länken mellan laboratoriet Ester och den industriella bearbetningen av vätskor. Den kombinerar den flexibilitet och enkla hantering som krävs i forskning och utveckling med en enastående prestanda i tung drift. Av denna anledning, denna enda enhet används för Lab skala genomförbarhets test, process optimering, och process demonstration för ultraljud flytande processer.

Anpassningsbart system för att uppfylla R&D behov

Eftersom UIP1000hdT är mycket flexibelt och anpassningsbart, används det i många R&D anläggningar och universitet, idag. Flexibiliteten i UIP1000hdT resultat från en omfattande lista av många tillbehör, såsom sonotrodes, boosters och flöde celler. I kombination med en sonotrode och stativet, kan du Sonikera prov bägare (Klicka för att förstora bilden) för att testa olika vätske formuleringar för deras svar på ultraljudsbehandling. För bearbetning av partier större än 5 liter, rekommenderar vi i allmänhet att Sonikera med hjälp av ett flöde cell reaktor (flöde läge) för att få en bättre bearbetnings kvalitet. När det används med en flöde cell (höger bild) kan du köra större prover i cirkulation för att fastställa sambandet mellan parametrar, såsom amplitud, tryck och flytande sammansättning, och processen resultat och effektivitet. När den används för ultraljudsbehandling av vätskor i flödet läge, UIP1000hdT kan vanligt vis process mellan 0,5 och 4,0 L/min (den faktiska hastigheten beror på din process). Eftersom UIP1000hdT är full industriell kvalitet, kan den drivas 24 timmar per dag (24h/7d). En UIP1000hdT kan vanligt vis bearbeta ca 1 till 5m3 per dygn. För högre produktion genom strömning, rekommenderar vi att du använder antingen flera enheter eller en av de större Ultrasonic enheter:

Hög effekt och full processtyrning

Kraftfull ultraljudsbehandling är processen lösning för många vätske bearbetning applikationer, såsom emulgerande, spridning, fräsning eller upplösande. UIP1000hdT ger intensiva ultraljudsvågor för att uppfylla krävande uppgifter utan problem. För att säkerställa en konsekvent processkvalitet, inte bara den levererade kraften är nödvändig, kontroll och övervakning av alla viktiga process parametrar är nyckeln. Den nya generationen av hdT ultrasonicators gör det möjligt för operatören att pilot ultraljud enheten via Pekskärmskontroll eller webbläsare fjärrkontroll. Alla relevanta process parametrar – såsom amplitud, sonikeringstid, temperatur och tryck – registreras och sparas automatiskt som CSV-fil på det integrerade SD-kortet.

Därmed ger den nya UIP1000hdT samma ultraljud makt som föregångaren UIP1000hd, men utmärker sig med ett brett spektrum av ytterligare funktioner, vilket gör ultraljud processen mycket mer användarvänlig. Från den operativa vyn, exakt kontroll av alla ultraljud process parametrar är absolut viktiga funktioner.

UIP1000hdT i korthet

  • 1000 watt kraftfull ultrasonicator
  • pålitlig för tunga ultraljudsbehandling processer
  • 24/7 drift
  • industriell kvalitet
  • pekskärm i full färg
  • Webbläsarens fjärrkontroll
  • data registrering av process parametrar
  • integrerat SD-kort
  • temperatursensor
  • tryckgivare (valfritt tillgänglig)
  • Lan-anslutning
  • Ethernet-anslutning
  • ingen programinstallation
  • Automatisk frekvensinställning

Fullfärg pekskärm

Färgad pekskärm av den nya hdT-serien Hielschers industriella ultraljudsapparaterDen färgade touch-screen är en stor förbättring gör enheten ännu mer användarvänlig. Touch-och Stylus-känsliga skärmen möjliggör enkel hantering och garantera korrekt inställning av drifts parametrar och visning av ultraljud energi inställning. Den digitala kontroll menyn är intuitiv att använda och har en tydligt strukturerad inställnings meny. Amplituden/effekt inställning och puls läge kan justeras med en färgad touch-reglaget (med 1%, 5% eller 10% snap). Användaren bestämmer, om han föredrar visningen av amplitud och makt som färgade bargrafer eller numerisk representation. Displayen kan ändras från vanliga visnings läge till BIG NUMBER-läge, där en hög kontrast och stor font-size lätthet dess läsbarhet.

Webbläsarens fjärrkontroll

Hielschers industriprocessorer i hdT-serien kan vara bekväma och användarvänliga som drivs via fjärrkontrollen på webbläsaren. På grund av dess ny LAN spindel väv gräns flat, den UIP1000hdT kanna bli kontrollerat Använd ande någon gemensam beter, sådan som Internet Utforskare, Safari, Eldfluga, Mozilla, rörlig IE/Safari. LAN-anslutningen är en enkel plug-n-play-inställning som inte kräver någon program varu installation. Ultraljud enheten fungerar som DHCP-server/klient och begär eller tilldelar en IP automatiskt. Enheten kan styras direkt från PC/MAC eller med en switch eller router. Med en valfri förkonfigurerad trådlös router kan enheten styras från de flesta smartphones eller surfplattor, till exempel Apple iPad. Med hjälp av port-vidarebefordran av en ansluten router, kan du styra din UIP1000hdT via Internet från var som helst i världen – använder din smarta telefon eller surfplatta som fjärrkontroll.

Inbyggt nätverk

UIP1000hdT kan manövreras och styras via LAN (lokalt nätverk, se högra rutan) som underlättar driften och möjliggör hög bearbetning flexibilitet. All information om ultraljudsbehandling processen registreras på SD-datakort, automatiskt. En plugable sensor mäter temperaturen permanent. En valfri tillgänglig tryck sensor kan dessutom anslutas för att registrera trycket.

Automatisk frekvensinställning

Alla Hielscher ultraljudsanordningar är utrustade med en intelligent automatisk frekvensinställning. När enheten är påslagen kommer generatorn att känna av den optimala driftsfrekvensen och säkerställa att enheten arbetar vid denna frekvens. Den automatiska frekvensinställningen förbättrar den totala energieffektiviteten och pålitligheten hos våra ultraljudsenheter.

Industriell kvalitet och enastående effektivitet

UIP1000hd är konstruerad och byggd för kommersiell produktion. Det bevisar sin solida, hållbara design i mer än tusen kommersiella installationer över hela världen där det används i den dagliga produktionen. Denna ultraljud processor kräver litet underhåll, är lätt att installera och enkel att rengöra och att sanera. Speciella flöde cell reaktorer som uppfyller Advanced CIP (ren-på-plats) och SIP (sterilisera-in-Place) krav finns också. Givaren av UIP1000hdT är IP65 betyg, så att den kan installeras i krävande miljöer (smuts, damm, fukt, utanför drift etc.), medan generatorn kan placeras på distans i ett annat område.(Klicka för större vy!) Den totala energi effektiviteten är viktigt för ultraljud av vätskor. Verknings graden beskriver hur mycket av strömmen som överförs från pluggen till vätskan. Våra ultraljudsbehandling enheter har en övergripande effektivitet på mer än 80%.
Eftersom Hielschers Ultrasonic enheter har en mycket hög effektivitet i omvandlingen av elektrisk energi till mekaniska svängningar av sonotrode, kan vår givare byggas in i slutna höljen. Det finns inga lameller i givar fodralet. Eftersom energi förlusten, som skulle orsaka en uppvärmning i det slutna givar huset är mycket låg, behövs ingen forcerad kylning, såsom tryck luft eller vatten. Viktigare är att detta innebär att mer energi överförs till vätskan, vilket resulterar i en bättre ultraljudsbehandling. Den totala energi effektiviteten i UIP1000hdT är ca. 80-90% från ström kontakten i vätskan (klicka på bilden ovan för att förstora diagrammet).

Full Amplitude Control och High Performance

UIP1000hdT kan köras på 1000W kontinuerligt. Kraften överförs vid en kontrollerad amplitud, så att omfattningen av de mekaniska ultraljud vibrationerna på sonotrode är konstant under alla belastnings förhållanden. Du kan ändra amplituden från 20 till 100% vid generatorn och genom att använda olika booster horn. Den valda amplituden hålls konstant, medan sonicera något material vid varje tryck. Den här funktionen ger dig full kontroll över den viktigaste ultraljudsbehandling parametern: amplitud.

Begär ett förslag till denna punkt!

För att få ett förslag, lägg dina kontaktuppgifter i formuläret nedan. En konfiguration typisk anordning är förväljas. Känn dig fri att revidera valet innan du klickar på knappen för att begära att förslaget.








Ange den information som du vill få nedan:




  • 1000 watt bestående av ultraljud givare och generator, ultraljud frekvens 20kHz, automatisk frekvens tuning system, amplitud 25 Micron, amplitud justerbar från 20 till 100%, torr körs skyddade, givare IP64 grade, digital kontroll, med färgade pekskärm, integrerad nedräkningstimer (0.1 sec till 99 dagar), avstängning när den slutliga energitillförseln nådde: ws, WH, kWh; automatisk kalibrering vid behov: bestämning av amplitudberoende tomgång för att dislpay effektiv energi inmatning, data registrering: amplitud, effekt, tid, temperatur på interna SD-kort (1GB), display och fjärrkontroll via webbläsare på PC eller MAC utan mjukvaru installation, med temperatur givare, temperatur indikering: ° c, ° f (-50 ° c BIS 200 ° c), temperatur övervakning: variabla avstängnings-/på punkter (-50 ° c-200 ° c), 3m kabel givare till generator, med monterings verktyg, Titan horn med invändig gänga M14x1



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 18mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 3,5



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 22mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 2,4



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 34mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 1,0



  • för användning med fläns RFLA100, för flödescell eller satsoperation, titan, spetsdiameter 40mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 0,7



  • för satsoperation, titan, spetsdiameter 50mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 0,5



  • med oscillation-avkoppling av rostfritt stålfläns, för flödescell eller satsoperation, titan, spetsdiameter 50mm, gänga M14x1, ca. längd 125 mm (utan tråd), amplitudförhållande ca. 1: 0,5



  • med O-ringtätning (2xNBR) till sonotroden, diameter 100mm, rostfritt stål, för användning med sonotroder BS4d18, BS4d22, BS4d34 eller BS4d40, med O-ring (NBR) för montering till flödesceller FC100L1-1S eller FC100L1K-1S



  • deformerbar rost fritt stål reaktor, max. Tryck 10 bar, för UIP500hdT till UIP2000hdT i kombination med sonotrode fläns och stativ ST2, NBR O-ringar, rör kopplingar (1/2 tum) med klämma



  • nedbrytbar rostfritt stålreaktor med kyljackaMax. Tryck 10 bar, för UIP500hdT till UIP2000hdT i kombination med sonotrode fläns och stativ ST2, NBR O-ringar, rör kopplingar (vätska 1/2 tum, kylning 1/4 tum) med klämma



  • för flödesceller FC100L1-1S eller FC100L1K-1S, för reduktion av reaktorvolymen, för användning med sonotrode BS4d18 (F) eller BS4d22 (F), NBR O-ringar, rostfritt stål



  • Insert34, för flödesceller FC100L1-1S eller FC100L1K-1S, för reduktion av reaktorvolymen, för användning med sonotrode BS4d18 (F), BS4d22 (F) eller BS4d34 (F), NBR O-ringar, rostfritt stål



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 1,2 (eller 1: 0.83), titan, kvinnliga trådar M14x1, för användning med titangängdsbultar (TiM14x1)



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 1,4 (eller 1: 0.71), titan, kvinnliga trådar M14x1, för användning med titangängdsbultar (TiM14x1)



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 1,8 (eller 1: 0,56), titan, kvinnliga trådar M14x1, för användning med titangängdsbultar (TiM14x1)



  • för mekanisk ökning (eller minskning) av amplituden vid sonotroden, amplituden förhållande 1: 2,2 (eller 1: 0.45), titan, kvinnliga trådar M14x1, för användning med titangängbultar (TiM14x1)



  • Stativ för ultraljud processorer UIP500hdT, UIP1000hdT, UIP1500hdT och UIP2000hdT

    elektropolerat rostfritt stål, krävs för flödesceller FC100L1-1S eller FC100L1K-1S, justerbar höjd 370 till 590mm, uppsamlingsfack



  • LabLift, t ex för den intensiva ultraljudsbehandling av vätskor i glas bägare i laboratoriet.

    för enkel placering av prover under ultraljudsproberna för att styra nedsänkningsdjup, rostfritt stål, fotavtryck 100x100mm, justerbar höjd: 50 till 125mm



  • Ljud skydd box för UIP500hdT, UIP1000hdT och UIP2000hdT ultrasonicators att minska ljudet avseende av cavitational bearbetning.

    UIP500hdT till UIP2000hdT, t.ex. för användning med stativ ST2 och flödesceller FC100L1-1S eller FC100L1K-1S


Observera att våra Integritetspolicy.

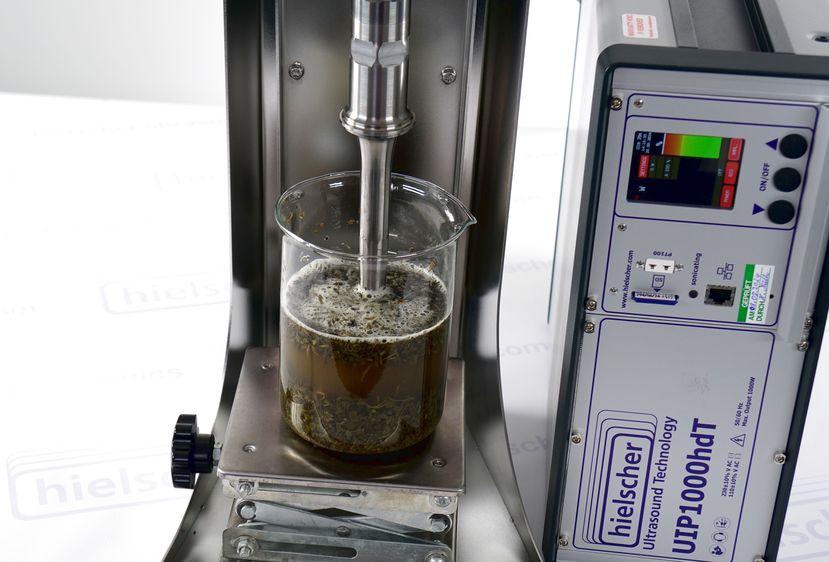

Den UIP1000hdT kan användas för bägaren ultraljudsbehandling samt med flöde cell reaktor (Klicka för att förstora!)

UIP1000hdT

Informationsförfrågan




Notera vår Integritetspolicy.

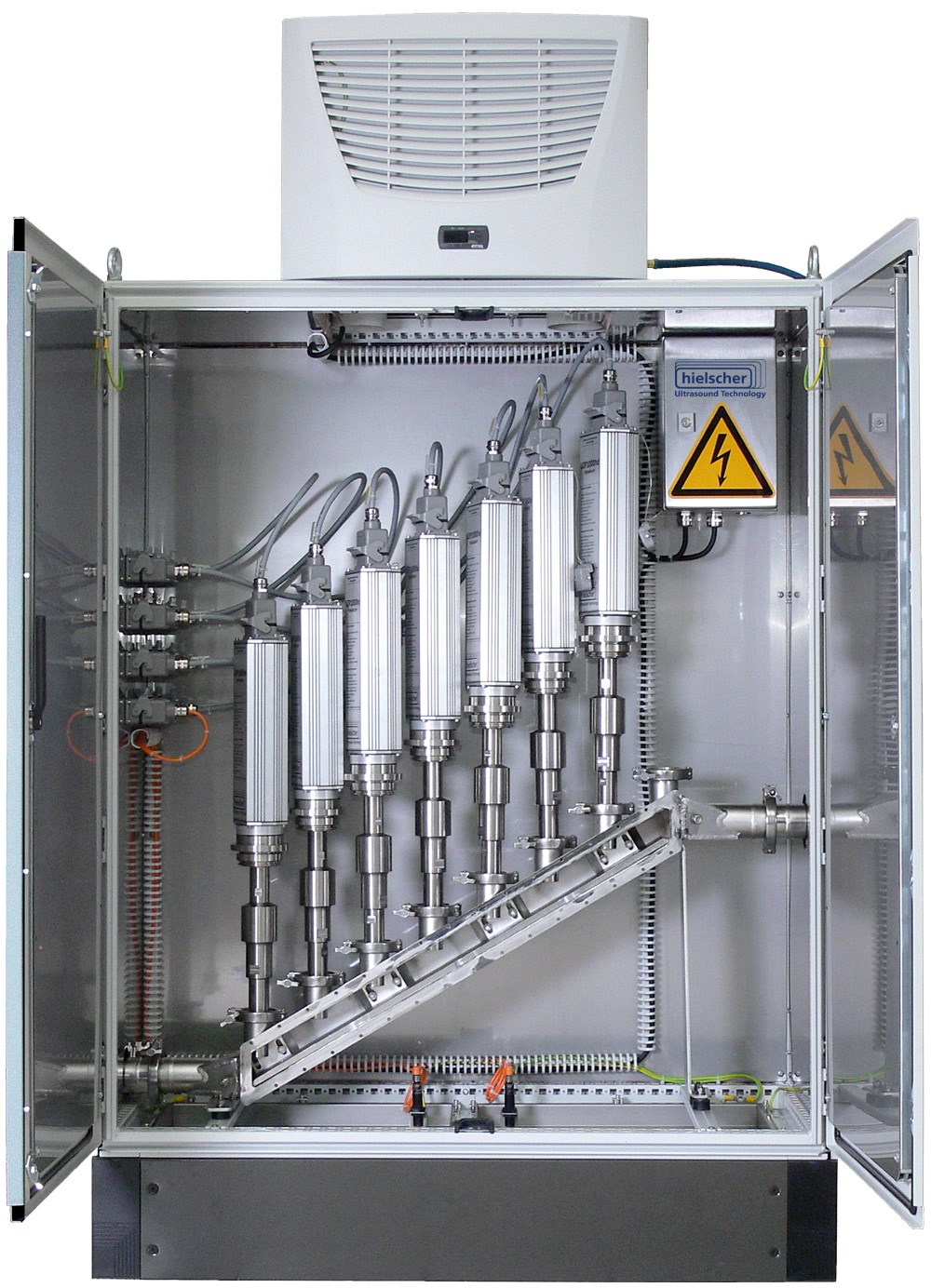

Kluster av 7 x 1kW ultraljud Homogenisatorer (Klicka för att förstora!)

Ultraljudsbehandling system av 7 x UIP1000hdT

Uppgradera!
Om du har en föregångare som UIP500hd, UIP1000hd, UIP1500hd, UIP2000hd, kan du uppgradera din enhet till den digitala hdT-versionen. Klicka här för att lära dig mer om uppgraderingen från hd till hdT version!

Olika system inställningar
Ultraljudsbehandling processer stora volymer strömmar kan effektivt uppfyllas av en kontinuerlig genomflöde Setup (Klicka för att förstora!)
Ultraljud setup för diskret recirkulation (Klicka för att förstora!)
Detta diagram visar en typisk setup för kontinuerlig Ultraljuds behandling (Klicka för att förstora!)

Ultraljud recirkulation set: UIP1000hdT med flöde cell, tank och pump (Klicka för att förstora!)

UIP1000hdT med flödes cell och pump

UIP1000hdT ställa in – Bra värde till ett bra pris

(Klicka för större vy!) Kraftfull ultraljud enhet UIP1000 med ultraljud generator, givare, booster horn, sonotrode och flöde genom fartyget.Den UIP1000hdT som innehåller alla objekt som normalt krävs för forskning och testning av ultraljud flytande processer. Den kombinerar den kraftfulla, 1 000 watt Digital ultraljud processor UIP1000hdT med en robust rost fritt stål flöde cell, två sonotrodes, booster och en temperatur sensor så att du kan variera alla parametrar viktigt att ultraljud flytande processer.
Denna uppsättning är en lämplig inställning för R&D, pilot skala och liten produktion nivå för någon form av ultraljud vätske bearbetning.

UIP1000hdT är mycket Enkel att använda så att du kan få enheten igång inom några minuter. Dess amplitud kontroll funktion upprätthåller en konstant amplitud under alla belastnings förhållanden. Detta ger dig reproducerbara drifts förhållanden. Du kan variera amplituden elektroniskt och mekaniskt, så att du kan bearbeta din vätska vid olika amplituder. Vid behov kan den drivas på 24/7 basis.
Dessutom kan du pressa rost fritt stål reaktor fartyg Tryck på upp till 10atm.
Denna enhet kan enkelt integreras i befintliga vätske cirkulationer. Det finns inget enklare sätt att utforska potentialen av ultraljud och kavitation för din produkt och process. Alla resultat som erhålls med den här enheten kan enkelt skalas upp. På så sätt kan du implementera dina resultat på produktions nivå med låga investerings-och underhållskostnader.

Om du behöver hjälp med att få din process igång, kommer vi att vara där för att stödja dig. Vi har en gedigen kunskap inom ultraljud, kavitation och vätske bearbetning. Utifrån detta kan vi ge dig råd om det lämpligaste parameter valet och om process optimeringen. Vår långa erfarenhet av processer som vi skalas upp, gör att vi kan ge dig den nödvändiga kunskapen och tekniken för att överföra dina resultat till vilken storlek du vill.

För att under lätta det första steget i forskning och skala upp, erbjuder vi dig detta kompletta paket på en Special pris.

Begär ett förslag till denna punkt!

För att få ett förslag, lägg dina kontaktuppgifter i formuläret nedan. En konfiguration typisk anordning är förväljas. Känn dig fri att revidera valet innan du klickar på knappen för att begära att förslaget.








Ange den information som du vill få nedan:



  • består av:

    • 1 x UIP1000hdT (Digital ultraljud processor)
    • 1 x FC100L1-1S (flöde cell)
    • 1 x BS4d22 sonotrode
    • 1 x BS4d40 sonotrode
    • 1 x RFLA100 (o-ring-fläns)
    • 1 x B4-1.8 (booster horn)
    • 1 x ST2 utmärker

Observera att våra Integritetspolicy.


Regler och villkor

Pris och visuellt utseende kan komma att ändras utan förvarning. Ingen kredit för att lämna artiklar ut. Inga innehållsmodifieringar. Detta pris är inte tillgängligt vid hyres förhållanden. Inga betalnings planer. Om du behöver kontrol lera tillgängligheten för ett objekt vänligen maila eller ring innan du beställer. Detta pris är tillgängligt i Europa och Nord Amerika (USA, Kanada), bara. Vänligen fråga efter priser för andra territorier.
