UIP6000hdT – 6kW högpresterande ultrasonicator

UIP6000hdT levererar 6 kW ultraljudseffekt och är en pålitlig produktionsmaskin för tunga applikationer och i krävande miljöer. Designad för industriella processer med högre energibehov och stora volymer som partikelfräsning, nanomaterialbearbetning och livsmedelsbearbetning, kan den robusta och kraftfulla ultraljudsprocessorn UIP6000hdT enkelt utföra sina uppgifter.

Typiska tillämpningar av UIP6000hdT inkluderar homogenisering, emulgering, spridning & partikel fin fräsning, Extraktion, malaxation av olivolja, upplösande eller sonokemisk reaktioner Som Sono-syntes och Sono-katalys.

Informationsförfrågan




Notera vår Integritetspolicy.


Industriell sond-typ ultrasonicator UIP6000hdT (6kW, 20kHz) med flödescell reaktor för kontinuerlig ultraljud bearbetning av vätskor och pastor med hög genomströmning.

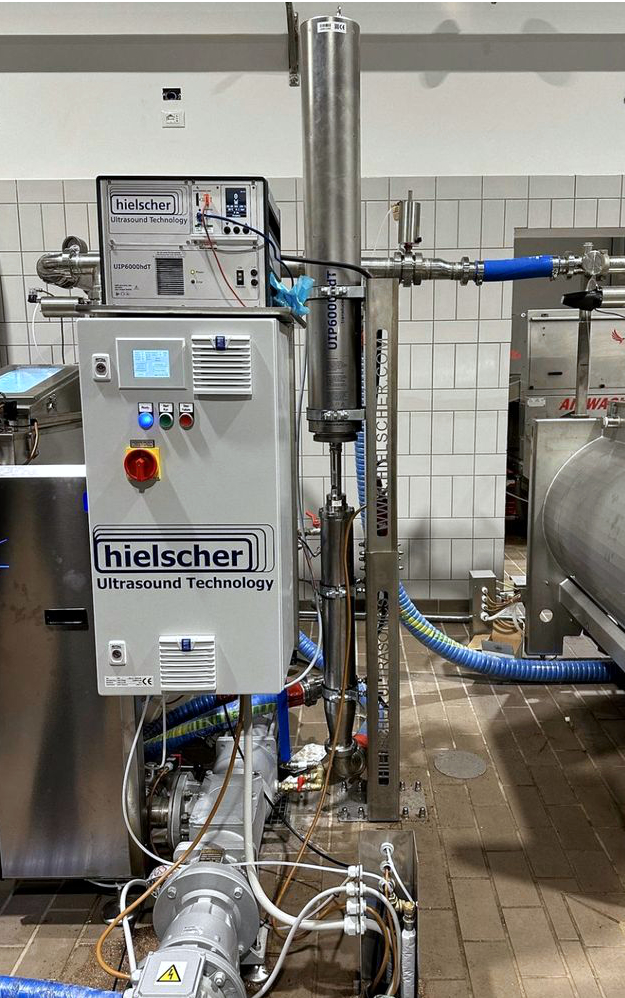

Ultrasonicator UIP6000hdT i en industriell installation av kontinuerlig extraktion.

6000 watt ultraljudseffekt byggd för industriell bearbetning

Detta högeffektsystem är särskilt gynnsamt för industriella processer i krävande miljöer och med begränsat avstånd, eftersom inga ytterligare kylmedier, såsom vatten eller tryckluft, är nödvändiga. Den speciella utformningen av detta system möjliggör användning under extrema driftsförhållanden, såsom damm, smuts, temperatur och fuktighet. Ultraljudsprocessorn består av titan och rostfritt stål. Den svängningsfria flänsen har visat sig vara mycket användbar för integration i maskiner och anläggningar. Det har anpassats till de nya tekniska förutsättningarna när det gäller korrekt svängningsbeteende.

Med ett litet fotavtryck och sitt rörliga skåp på hjul kan UIP6000hdT installeras även i trånga gränser. Det modulära konceptet för UIP6000hdT ger dig ett kraftfullt och ändå mycket utrymmesbesparande system. Givaren och generatorn är inrymda separat från varandra och är anslutna via kablar. Den fristående konstruktionen minskar det arbete som krävs för installation, drift och underhåll till en miniminivå. Flera UIP6000hdT-moduler kan enkelt kombineras för att bilda kluster med högre processkapacitet.

Ultrasonicator UIP6000hdT med ultraljud flöde cell reaktor och ljud kapsling skåp för industriella high-throughput processer.

UIP6000hdT med ultraljud flöde cell reaktor och ljud kapsling skåp.



Den industriella Ultrasonicator UIP6000hdT levererar 6000 watt högintensiv ultraljud via sond (sonotrode) för homogenisering, dispersion, emulgering och extraktion applikationer.

UIP6000hdT är en högpresterande industriell sond-typ ultrasonicator för inline behandling av vätskor och uppslamningar.

6kW bearbetningskapacitet
bearbeta
Flödeshastighet
bio diesel transesterifiering
1,5 till 4m³/timme
emulgeringE.g. olja/vatten
05. den femte till 2,5 m³/tim
cell extraheringE.g. Alger
0.15 till 1m³/tim
spridning/Deagglomeration
0.025 till 0.5m³/tim
våt fräsning och slipning
0.01 till 0.025m³/tim

I allmänhet är flödescellen såväl som ultraljudsgivaren placerade i ett dubbelväggigt rostfritt stålskåp som levereras med en mycket effektiv ljudisolering. Vid behov kan UIP6000hdT användas för ultraljudsbehandling av vätskor i specialspecifika reaktorer. Naturligtvis är UIP6000hdT kapabel att köra kontinuerligt med full effekt (24 timmar / 7 dagar) som alla ultraljudssystem från Hielscher Ultrasonics.

Industriell ultraljud homogenisator för effektiv dispersion och fräsning av pigment.

The MultiSonoReactor MSR-4 är en industriell inline homogeniseringsreaktor lämplig för industrin med hög genomströmning. MSR-4 kan utrustas med 4x UIP4000hdT eller 4x UIP6000hdT.

UIP6000hdT i korthet

  • 6000 watt kraftfull ultrasonicator
  • pålitlig för tunga ultraljudsbehandling processer
  • 24/7 drift
  • industriell kvalitet
  • färg skärm
  • Bläddra fjärrkontroll
  • automatisk data registrering av ström, amplitud, ultraljudsbehandling tid, temperatur, tryck
  • integrerat SD / USB ComboCard
  • pluggbar temperatur givare
  • pluggbar tryck sensor (tillval)
  • Lan-anslutning
  • Ethernet-anslutning
  • ingen programinstallation
  • Automatisk frekvensinställning



Högpresterande ultrasonicator med 6kW ultraljudskraft för industriell bearbetning av vätskor och uppslamningar.

Ultraljudsgenerator, givare och flödescell är inrymda i ett ljudhöljeskåp.

UIP6000hdT – Ultraljud homogenisator med hög effekt

Som en del av Hielscher Ultrasonics industriserie är UIP6000hdT en robust 6kW ultraljudsprocessor för tunga applikationer i tuffa industriella miljöer.
Hielscher Ultrasonics industriella sonsonikatorer kan leverera mycket höga amplituder. Amplituder på upp till 200 μm kan enkelt köras kontinuerligt i 24/7-drift. För ännu högre amplituder finns anpassade ultraljudssonotroder tillgängliga. Robustheten hos Hielscher ultraljudsutrustning möjliggör 24/7 drift vid tung belastning och i krävande miljöer.

Fullfärg pekskärm

Färgad pekskärm i den nya hdT-serien av Hielscher industriella ultraljudsapparaterEn stor förbättring från den operativa vyn är den färgade touch-screen. Denna touch-och Stylus-känslig skärm möjliggör enkel hantering, medan den exakta inställningen av drifts parametrar och visningen av ultraljud effekt inställningen garanteras och kombineras med högsta komfort för operatören. Den digitala kontroll menyn är intuitiv att använda som reducerad till huvud inställningarna. Amplituden/effekt inställning och puls läge kan justeras med en färgad touch-reglaget (med 1%, 5% eller 10% snap). Användaren avgör, om han föredrar visningen av amplitud och driver som färgat bommar för grafer eller numerisk framställning. Displayen kan ändras från vanlig visnings läge till BIG NUMBER visnings läge, som kännetecknas av tung kontrast och stor font-size för förbättrad synlighet.

Webbläsarens fjärrkontroll

Exakt kontroll av Ultraljuds behandling (Klicka för att förstora!)

UIP6000hdT kan styras med vilken vanlig webbläsare som helst, till exempel Internet Explorer, Safari, Firefox, Mozilla, mobil IE / Safari med det nya LAN-webbgränssnittet. LAN-anslutningen är en mycket enkel plug-n-play-installation och kräver ingen programvaruinstallation. Ultraljudsenheten fungerar som DHCP-server / klient och begär eller tilldelar en IP automatiskt. Enheten kan manövreras direkt från PC/MAC eller med en switch eller router. Med hjälp av en förkonfigurerad trådlös router som tillval kan enheten styras från de flesta smartphones eller surfplattor, t.ex. Apple iPad. Med hjälp av portvidarebefordran av en ansluten router kan du styra din UIP6000hdT via internet från vilken plats som helst i världen – din smarta telefon eller surfplatta är fjärrkontrollen.

Inbyggt nätverk

En annan smart funktion i UIP6000hdT är drift och kontroll via LAN (lokalt nätverk) som underlättar driften och möjliggör hög bearbetningsflexibilitet. All information om ultraljudsbehandling processen registreras på SD / USB-datakort, automatiskt. En pluggbar sensor mäter temperaturen permanent medan en valfri tillgänglig trycksensor dessutom kan anslutas.

Automatisk frekvensinställning

Liksom alla Hielscher ultraljud enheter, UIP6000hdT kommer med en intelligent automatisk frekvens inställning. När enheten är påslagen kommer generatorn att känna av den optimala driftsfrekvensen. Den kommer sedan att köra enheten med denna frekvens. Det förbättrar den totala energieffektiviteten och tillförlitligheten hos våra ultraljudsenheter. Allt du behöver göra är att slå på systemet. Generatorn utför frekvensinställningen automatiskt på en bråkdel av en sekund.

Kontakta oss! / Fråga oss!

Be om mer information

Använd formuläret nedan för att begära ytterligare information om ultraljud processorn UIP6000hdT, dess tekniska specifikationer, applikationer och pris. Vi kommer gärna att diskutera din process med dig och erbjuda dig ett ultraljudssystem som uppfyller dina krav!









Observera att våra Integritetspolicy.




Hielscher UIP6000hdT-klustret består av upp till 12x sonikatorer som komponerar 72kW ultraljudseffekt för högpresterande inline-bearbetning

Hielscher UIP6000hdT-klustret består av upp till 12x sonikatorer. Denna inställning gör det möjligt att komponera en 72kW kraftfull inline ultraljudsbehandling system för högpresterande inline bearbetning.


Inte säker på vilket ultraljud systemet är den mest lämpade för din process?
Nedanstående tabell ger dig en indikation på hur mycket våra ultraljudsapparater kan hantera:

batch VolymFlödeshastighetRekommenderade Devices
0.5 till 1,5 mln.a.VialTweeter
1 till 500 ml10 till 200 ml / minUP100H
10 till 2000 ml20 till 400 ml / minUf200 ः t, UP400St
0.1 till 20L0.2 till 4L / minUIP2000hdT
10 till 100 liter2 till 10 1 / minUIP4000hdT
n.a.10 till 100 l / minUIP16000
n.a.störrekluster av UIP16000

Fakta Värt att veta

Grunderna i ultraljud homogenisering

Acoustic cavitation as shown here at the Hielscher ultrasonicator UIP1500hdT is used to initiate and promote chemical reactions. Ultrasonic cavitation at Hielscher's UIP1500hdT (1500W) ultrasonicator for sonochemical reactions.Ultraljud Homogenisatorer används för spridning, emulgering, våt fräsning, nano- & mikronisering, extraktion (från växter och cell vävnader), syntes och katalys av kemikalier (så kallad Sono-kemi) samt avgasning. Ultraljud homogenisering används ofta som paraply term som innehåller alla dessa fore-nämnda applikationer. Ultraljud-Assisted homogenisering är baserad på den arbetande principen om akustisk kaviation, som uppstår när intensiva ultraljud vågor är kopplade till ett flytande medium. Under intensiva ultraljud vågor, minut vakuum bubblor genereras i mediet, som växer över högtrycks-/lågtrycks cykler av ultraljud vågor. Vid en viss punkt, när mikro-bubblor har nått en energisk status, där de inte kan absorbera mer energi, kollapsar de våldsamt. Detta fenomen av vakuum bubbla implosion kallas kavitation. Implosion av vakuum bubblor genererar chock vågor, streaming/flytande Jets, hög skjuvning, hög temperatur och tryck differentialer med tillräcklig energi för att bryta kovalent obligationer, Flex molekyler och inducera kemiska reaktioner.

Akustisk eller ultraljud kavitation: bubbla tillväxt och implosion

Akustisk kavitation (genererad av kraft ultraljud) skapar lokalt extrema förhållanden, så kallade sonomekaniska och sonokemiska effekter. På grund av dessa effekter, ultraljudsbehandling främjar kemiska reaktioner som leder till högre utbyten, snabbare reaktionshastighet, nya vägar, och förbättrad total effektivitet.

För bästa resultat i homogeniseringsprocessen, ultraljud processorn och dess inställningar kan optimeras genom att ändra följande variabler:

  • Amplitud (förskjutning av sonotrode) och intensitet
  • Tryck
  • temperatur
  • Ultraljudsbehandling fartyg (parti eller flöde cell: storlek, geometri, flödes hastighet)

Hielscher högpresterande ultraljud använder piezoelektriska generatorer gjorda av blyzirkonat titanat kristaller. Vibrationerna överförs genom ett titanhorn som är stämt vid 19-26 kHz. Från hornet kopplas ultraljudsvibrationen via ultraljudssonotrod (spets, sond) in i det flytande mediet. Hielscher erbjuder ultraljudsprocessorer med effektvärden från 50 till 16 000 watt per ultraljudsenhet och täcker därmed kraven från små labb ultraljudsapparater och bänk-top enheter upp till pilotanläggning och fullt kommersiella ultraljudsenheter för hög volym genomströmning.

Sofistikerad process kontroll för optimal ultraljudsbehandling resultat

Ultraljudsbehandling förhållanden är avgörande för produktion, processresultat och reproducerbarhet av ultraljudsprocesser. Förutom den exakta kontrollen av ultraljudseffekten, justerad av amplitud och intensitet, temperatur, tryck och ultraljudsbehandling tid är viktiga faktorer. Hielscher digitala ultraljudsprocessorer levereras med ett pluggbart termoelement. En pluggbar tryckgivare finns som tillval. Båda sensorerna är anslutna till ultraljudsgeneratorn, som är utrustad med ett internt SD-kort. Ultraljudsenhetens programvara skriver alla processdata (datum, tid, amplitud, ultraljudsenergi, nettoenergi, temperatur, tryck) i en CSV-fil på SD-kortet. Detta gör din ultraljudsbehandling körningar jämförbar och reproducerbar.

För höga amplituder krävs en högre uteffekt. Under ökad belastning såsom hög viskositet hos mediet eller förhöjt tryck, en ökad ultraljudseffekt behövs för att driva sonotroden med önskad amplitud. Ju större den främre ytan på sonotroden (spetsen) är, desto mer kraft krävs för att låta den resonera. Med en större sonotrode kan större volymer bearbetas. Hielscher industriella sonotroder och Auktor kan leverera mycket höga amplituder. Amplituder på upp till 200 μm kan enkelt köras kontinuerligt i 24/7-drift. För ännu högre amplituder finns anpassade ultraljudssonotroder tillgängliga. Robustheten hos Hielscher ultraljudsapparater möjliggör 24/7 drift under tung belastning och under krävande förhållanden.

För de flesta ultraljud processer, temperatur av sonicated medium bör vara så låg som möjligt för en låg temperatur främjar generering av intensiv kavitation. Hielscher erbjuder ultraljud flöde celler och reaktorer med kylning jackor, som stöder upprätthållandet av optimala process temperaturer. Flöde celler och reactores är tryckbar också. Under förhöjda tryck, mer intensiv kavitation sker. Därför erbjuder Hielscher reaktorer som lätt kan trycksatta upp till 300atm.

Hielscher Ultrasonics tillverkar ultraljud sonder av olika storlekar och former (t. ex. Auktor), som gör det möjligt att skala upp alla ultraljud process resultat helt linjär. Med 16kW ultraljud Homogenisatorer och mångfaldiga typer av sonotrodes och flöde cell reaktorer, Hielscher är din långsiktiga erfarna partner för ultraljud processer på industriell skala. Förutom de olika standard ultrasonicators, Hielscher designar och tillverkar kundanpassade system, alltför.
