Эффективное производство водорода с помощью ультразвука
Водород является альтернативным топливом, которое предпочтительнее из-за его экологичности и нулевого выброса углекислого газа. Однако традиционная генерация водорода неэффективна для экономичного массового производства. Ультразвуковой электролиз воды и щелочных водных растворов приводит к более высокому выходу водорода, скорости реакции и скорости превращения. Ультразвуковой электролиз делает производство водорода экономичным и энергоэффективным.
Электрохимические реакции, протекающие под ультразвуковым контролем, такие как электролиз и электрокоагуляция, демонстрируют повышенную скорость, скорость и выход реакции.
Ускорение производства водорода с помощью ультразвука и электрохимии
Объедините эффективность ультразвуковой кавитации с точностью электрохимических реакций для достижения более высокого выхода водорода и снижения энергопотребления. Передовые соноэлектрохимические системы компании Hielscher усиливают массообмен, повышают активность катализатора и оптимизируют поверхности электродов для стабильного и высокоэффективного получения H₂.
Основные преимущества:
- Усиленный массообмен: Ультразвуковые волны уменьшают толщину диффузионного слоя, обеспечивая эффективную доставку реагентов к электродам.
- Повышенная стабильность катализатора: Ультразвуковая обработка предотвращает агломерацию наночастиц, обеспечивая сохранение высокой каталитической активности в течение длительного времени.
- Энергоэффективности: Оптимизируйте потребление энергии за счет использования микроперемешивания, вызванного кавитацией, и очистки поверхности.
Обеспечьте стабильную кавитацию высокой интенсивности с помощью надежных ультразвуковых процессоров, разработанных для непрерывного производства H₂ в режиме 24/7. Получите подробную информацию о наших высокомощных ультразвуковых решениях и проконсультируйтесь с нашими экспертами по ультразвуковой обработке!

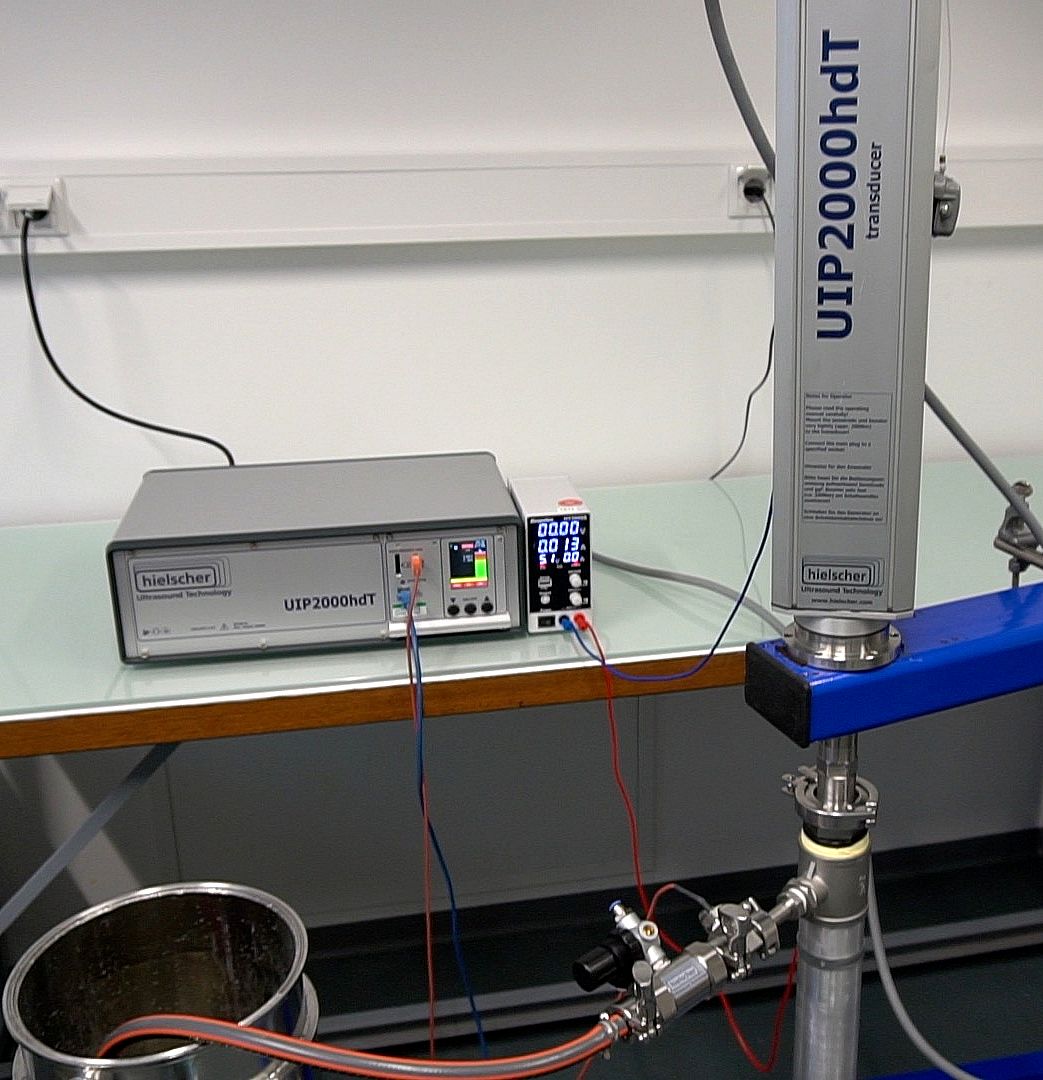

2х ультразвуковых процессора модели UIP2000hdT с преобразователями, которые выполняют роль электродов, т.е. катода и анода. Ультразвуковая вибрация и кавитация способствуют электрохимическому производству водорода.
Эффективная генерация водорода с помощью ультразвука
Электролиз воды и водных растворов с целью получения водорода является перспективным процессом для получения чистой энергии. Электролиз воды — это электрохимический процесс, в котором электричество расщепляется на два газа, а именно водород (H2) и кислород (O2). Для того, чтобы расщепить букву H – O – H связывается путем электролиза, через воду пропускается электрический ток.
Для электролитической реакции применяется прямая электрическая валюта, чтобы инициировать неспонтанную реакцию в другом направлении. Электролиз может производить водород высокой чистоты в простом, экологически чистом, экологически чистом процессе с нулевым выбросом CO2, поскольку O2 является единственным побочным продуктом.
Что касается электролиза воды, то расщепление воды на кислород и водород происходит за счёт пропускания электрического тока через воду.
В чистой воде на отрицательно заряженном катоде происходит реакция восстановления, в которой электроны (e−) из катода отдаются катионам водорода, так что образуется газообразный водород. На положительно заряженном аноде происходит реакция окисления, в результате которой образуется газообразный кислород и в то же время электроны поступают в анод. Это означает, что вода вступает в реакцию на аноде с образованием кислорода и положительно заряженных ионов водорода (протонов). Таким образом, завершается следующее уравнение энергетического баланса:
2Ч+ (АК) + 2E– → H₂ (г) (восстановление на катоде)
2Ч2О (л) → О2 (г) + 4 ч+ (АК) + 4E– (окисление на аноде)
Общая реакция: 2H₂O (р) → 2H₂ (г) + O₂ (г)
Часто щелочная вода используется для электролиза с целью получения водорода. Щелочные соли представляют собой растворимые гидроксиды щелочных металлов и щелочноземельных металлов, распространенными примерами которых являются: гидроксид натрия (NaOH, также известный как каустическая сода) и гидроксид калия (KOH, также известный как едкий поташ). Для элеткролиза используют в основном концентрации от 20% до 40% едкого раствора.
Соноэлектрохимическое получение водорода на ультразвуковом катоде.
Ультразвуковой синтез водорода
Когда газообразный водород образуется в результате электролитической реакции, водород синтезируется прямо при потенциале разложения. Поверхность электродов – это область, где происходит образование водорода на молекулярной стадии в ходе электрохимической реакции. Молекулы водорода зарождаются на поверхности электрода, так что впоследствии вокруг катода присутствуют пузырьки газообразного водорода. Использование ультразвуковых электродов улучшает импедансы активности и импеданс концентрации, а также ускоряет подъем пузырьков водорода при электролизе воды. Несколько исследований показали, что ультразвуковое производство водорода эффективно увеличивает выход водорода.
- Более высокий выход водорода
- Повышенная энергоэффективность
➡️ Применяйте ультразвуковую обработку для:
- Повышенный массоперенос
- Ускоренное снижение накопленного импеданса
- Уменьшенное падение омического напряжения
- Снижение избыточного потенциала реакции
- Снижение потенциала разложения
- Дегазация воды/водного раствора
- Очистка электродных катализаторов
Ультразвуковое воздействие на электролиз
Электролиз с ультразвуковым возбуждением также известен как соноэлектролиз. Различные ультразвуковые факторы сономеханического и сонохимического характера влияют на электрохимические реакции и способствуют их протеканию.
- Ультразвуковые волны образуют пузырьки
- Пузыри лопаются
- Сильная жара расщепляет молекулы воды
Факторы, влияющие на процесс электролиза, являются результатом кавитации и вибрации, вызванных ультразвуком, и включают акустические потоки, микротурбулентность, микроструи, ударные волны, а также сонохимические эффекты. Ультразвуковая/акустическая кавитация возникает, когда ультразвуковые волны высокой интенсивности передаются в жидкость. Явление кавитации характеризуется образованием и разрушением так называемых кавитационных пузырьков. Имплозия пузырьков сопровождается сверхинтенсивными локальными силами. Эти силы включают интенсивное локальное нагревание до 5000 К, высокие давления до 1000 атм и огромные скорости нагрева и охлаждения (>100k/сек), что вызывает уникальное взаимодействие между материей и энергией. Например, эти кавитационные силы воздействуют на водородные связи в воде и способствуют расщеплению кластеров воды, что впоследствии приводит к снижению энергопотребления при электролизе.
Ультразвуковое воздействие на электроды
- Удаление отложений с поверхности электрода
- Активация поверхности электрода
- Транспортировка электролитов к электродам и от них
Ультразвуковая очистка и активация электродных поверхностей
Массоперенос является одним из ключевых факторов, влияющих на скорость реакции и выход продукта. В ходе электролитических реакций продукты реакции, например осадки, накапливаются как вокруг поверхностей электродов, так и непосредственно на них, что замедляет электролитическое преобразование свежего раствора на электроде. Электролитические процессы, усиленные ультразвуком, характеризуются повышенным массообменом как в объёме раствора, так и вблизи поверхностей. Ультразвуковые колебания и кавитация удаляют пассивирующие слои с поверхностей электродов, тем самым обеспечивая их постоянную полную эффективность. Кроме того, известно, что ультразвуковая обработка усиливает реакционные пути за счёт сонохимических эффектов.
Снижение падения омического напряжения, перенапряжения реакции и потенциала разложения
Напряжение, необходимое для электролиза, известно как потенциал разложения. Ультразвук может снизить необходимый потенциал разложения в процессах электролиза.
Ультразвуковая электролизная ячейка
При электролизе воды подвод ультразвуковой энергии, зазор между электродами и концентрация электролита являются ключевыми факторами, влияющими на электролиз воды и его эффективность.
Для щелочного электролиза используется электролизная ячейка с водным раствором едкого вещества, обычно 20–40% KOH или NaOH. Электрическая энергия подается на два электрода.
Для ускорения скорости реакции можно использовать электродные катализаторы. Например, платиновые электроды благоприятны, так как реакция протекает легче.
В научных исследованиях сообщается об экономии энергии на 10-25% при использовании электролиза воды, продвигаемого ультразвуком.
Ультразвуковые электролизеры для производства водорода в пилотных и промышленных масштабах
Hielscher Ultrasonics’ Промышленные ультразвуковые процессоры предназначены для работы в режиме 24/7/365 при полной нагрузке и в тяжелых условиях.
Поставляя надежные ультразвуковые системы, специально разработанные сонотроды (зонды), которые одновременно функционируют как электрод и передатчик ультразвуковой волны, а также электролизные реакторы, Hielscher Ultrasonics удовлетворяет специфические требования к электролитическому производству водорода. Все цифровые промышленные ультразвуковые аппараты серии UIP (УИП500HDT (500 Вт), УИП1000HDT (1 кВт), УИП1500HDT (1,5 кВт), УИП2000HDT (2 кВт) и УИП4000HDT (4 кВт)) — это высокопроизводительные ультразвуковые установки для электролиза.

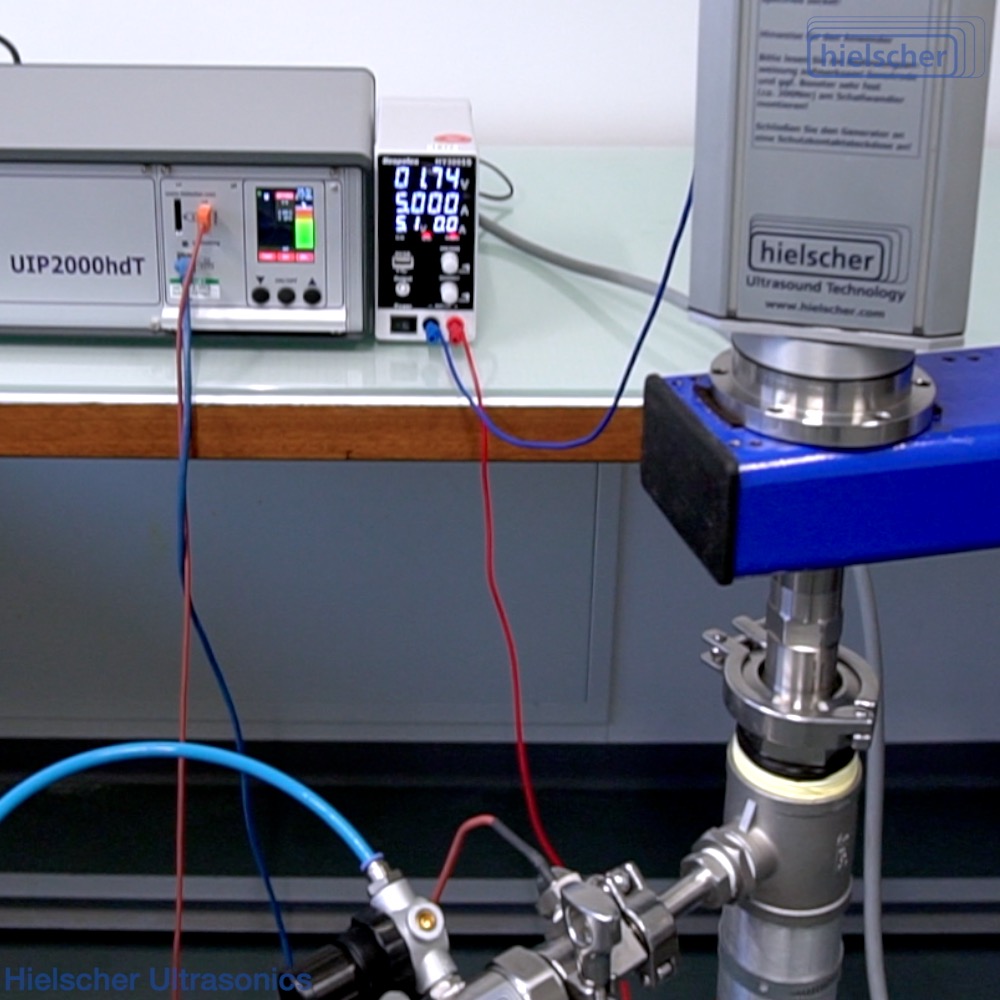

Ультразвуковой преобразователь UIP2000hdT Функционирует как анод. Применяемые ультразвуковые волны интенсифицируют электролитический синтез водорода.
В приведенной ниже таблице представлен обзор наших ультразвуковых генераторов и ультразвуковых электродов для электрохимического получения H₂ – от исследовательской лаборатории до производства:
| ультразвуковой аппарат | Мощность ультразвука | том |
|---|---|---|
| VialTweeter | 200 Вт | Соколиная трубка |
| УП100Ч | 100 Вт | От 10 до 200 мл/мин |
| УП400Ст | 400 Вт | от 20 до 400 мл/мин |
| УИП2000HDT | 2000W | 0от 0,2 до 4 л/мин |
Оптимизируйте выход водорода с помощью ультразвуковой обработки!
Соноэлектрохимическая ячейка для более эффективного синтеза H₂
Вопросы и ответы – Соно-электрохимическое производство водорода
Что такое водород?
Водород — это химический элемент с символом H и атомным номером 1. При стандартном атомном весе 1,008 водород является самым легким элементом в периодической таблице. Водород является самым распространенным химическим веществом во Вселенной, составляя примерно 75% всей барионной массы. H2 — это газ, который образуется, когда два атома водорода соединяются вместе и становятся молекулой водорода. H2 также называется молекулярным водородом и представляет собой диатомную, гомоядерную молекулу. Он состоит из двух протонов и двух электронов. Обладая нейтральным зарядом, молекулярный водород стабилен и тем самым является наиболее распространенной формой водорода.
Когда водород производится в промышленных масштабах, наиболее широко используемой формой производства является паровой риформинг природного газа. Альтернативным методом является электролиз воды. Большая часть водорода производится вблизи места его последнего использования, например, вблизи объектов по переработке ископаемого топлива (например, гидрокрекинга) и производителей удобрений на основе аммиака.
Что такое соноэлектрохимический синтез водорода?
Соноэлектрохимический синтез — это гибридный метод, сочетающий ультразвуковую кавитацию с электрохимическим расщеплением воды. Путем воздействия высокочастотных звуковых волн – т. е. ультразвук – в электрохимическом реакторе этот процесс усиливает массообмен, очищает поверхности электродов и повышает общую эффективность получения водорода по сравнению с традиционным электролизом.
Как ультразвук повышает выход водорода при электролизе?
Ультразвук способствует увеличению выработки водорода в первую очередь за счет акустической кавитации. Образование и разрушение микроскопических пузырьков создают интенсивную микротурбулентность, которая уменьшает толщину диффузионного слоя на поверхности электрода. Это обеспечивает более быструю подачу реагентов к катализатору и способствует более эффективному удалению пузырьков водорода, предотвращая “газовая защита” и обеспечивая более высокую плотность тока.
В чём заключаются преимущества использования промышленного ультразвукового аппарата для синтеза водорода?
Использование высокоинтенсивных ультразвуковых процессоров, таких как UIP2000hdT из промышленной серии UIP компании Hielscher, дает ряд преимуществ:
- Повышенная активность катализатора: Ультразвуковая обработка предотвращает агломерацию наночастиц, благодаря чему катализаторы (такие как Pt, TiO₂ или Ni) сохраняют высокую активность.
- Очистка электродов: Ультразвук обеспечивает непрерывную очистку поверхностей электродов, что снижает поляризацию и продлевает срок службы компонентов реактора.
- Масштабируемость: Эти системы рассчитаны на непрерывную работу в режиме 24/7, благодаря чему они подходят как для лабораторных исследований, так и для производства водорода в промышленных масштабах.
Какова роль кавитации в соноэлектрохимических реакциях?
Акустическая кавитация является основным механизмом в соноэлектрохимии. Когда ультразвуковые волны проходят через жидкость, они создают чередующиеся циклы высокого и низкого давления. Во время цикла низкого давления образуются и растут крошечные вакуумные пузырьки; во время цикла высокого давления они имплозивно разрушаются. Это разрушение генерирует локальные экстремальные температуры и давления, которые могут способствовать протеканию химических реакций и значительно улучшать контакт между электродами и электролитом.
Можно ли применять соноэлектрохимию в сочетании с возобновляемыми источниками энергии?
Да. Ультразвуко-электрохимические системы можно интегрировать с возобновляемыми источниками энергии, такими как солнечная или ветровая энергия. Способность ультразвуковых процессоров эффективно работать при различных уровнях мощности делает их идеальным решением для перебоев в энергоснабжении, что потенциально позволяет снизить углеродный след производства «зелёного» водорода.
Чем отличается соноэлектрохимическое производство водорода от традиционного парового реформинга метана?
В отличие от парового реформинга метана (SMR), который основан на использовании ископаемого топлива и сопровождается значительными выбросами CO₂, в соноэлектрохимическом синтезе в качестве исходного сырья обычно используется вода. Хотя в настоящее время SMR является более распространенной технологией, соноэлектрохимия предлагает более экологичный, “зеленый” альтернатива, которая может питаться от возобновляемых источников электроэнергии, что делает её ключевой технологией для устойчивой водородной экономики.
Литература / Литература
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
