Hielscher Cascatrode – Alta superfície sonicação Probe

Hielscher Cascatrodes ™ são sonotrodos construtivas especiais (sondas de ultra-sons) para a sonicação eficaz a níveis de potência de ultra-sons com intensidades elevadas de baixa ou média de sonicação – tipicamente abaixo de 60 W / cm e inferior a 60 micron de amplitude.

Hielscher desenvolveu o Cascatrode ™ para aplicações de processamento industrial. Cascatrodes ™ estão disponíveis para todos os processadores ultra-sônicos industriais – a partir de UIP500hdT (0,5 KW), UIP1000hdT (1 kW), UIP1500hdT (1,5 kW) e UIP2000hdT (2 kW) -se a um dispositivo de ultra-som mais poderoso do mundo UIP16000 (16kW).

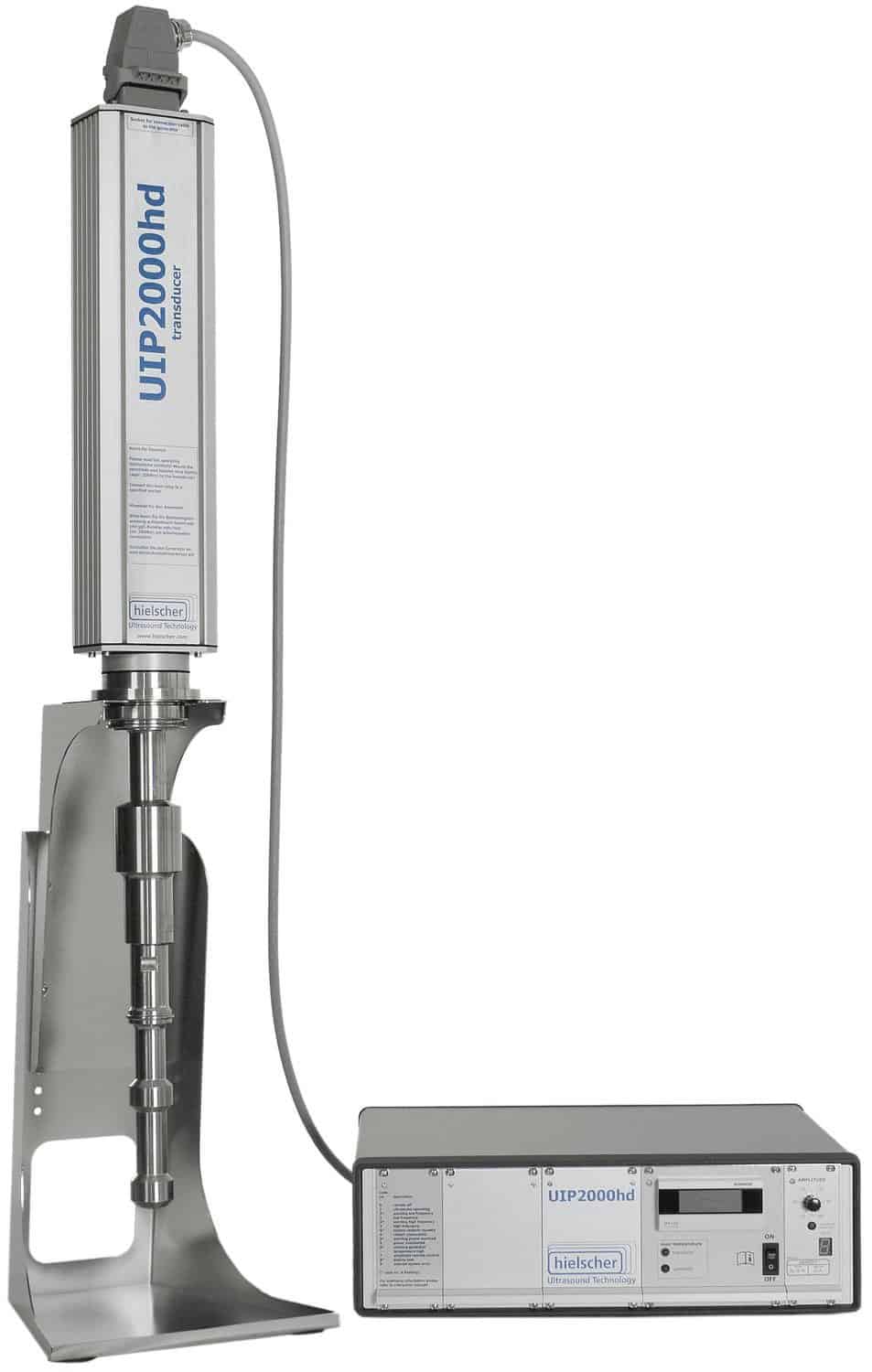

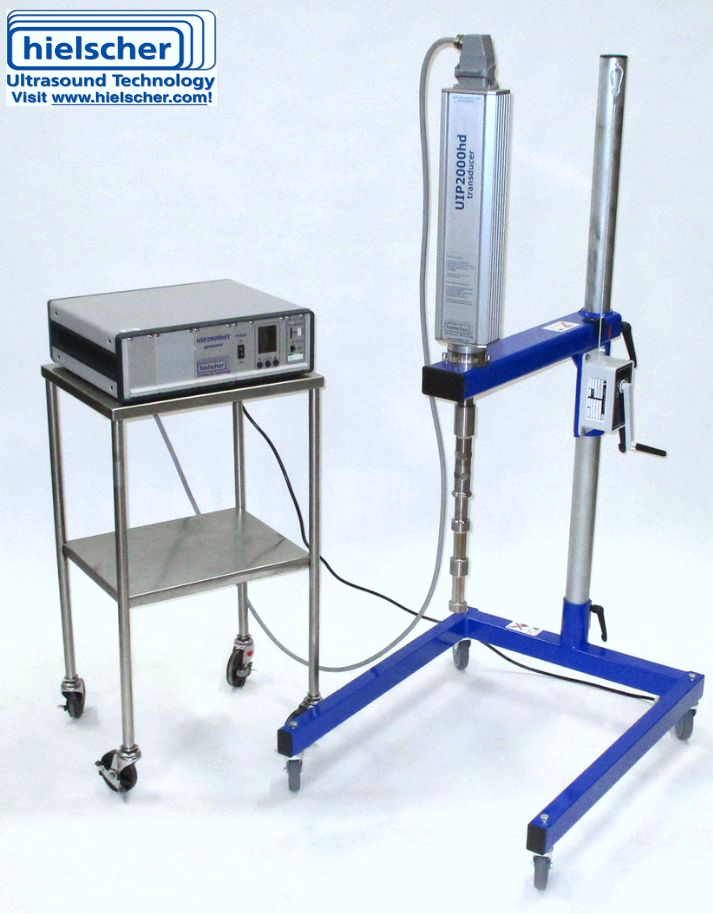

dispositivo de ultra-sons com Cascatrode Ao desenvolver ou testar nova processos de sonicação, tal como: Emulsão, Dispersão, Homogeneização, ruptura celular e extracção, desaglomeraçãoou desgaseificação Vai descobrir que parâmetros de sonicação específicos trabalhar para o processo melhor do que outros. Sem alterar a potência de saída pode variar a intensidade de sonicação: Ou concentrar a potência em pequena superfície em de alta intensidade (alta W / cm) ou acoplar a energia para o meio de utilização uma área de superfície grande em intensidades mais baixas (baixo W / cm). A intensidade aumenta com a maior sonicação amplitude, Líquido mais elevado pressão ou mais alto viscosidade e diminui com maior Temperatura. Uma vez, você estabeleceu uma configuração de parâmetro ideal para você processar, você precisará manter esta constante de configuração durante o escalonamento. Quando a ampliação, você não deve alterar a amplitude e pressão de sonicação. Dessa forma, você manter a intensidade de sonicação – Isto é o saída de potência de ultra-sons por unidade de superfície (Watts / cm) constante. Como resultado lógico, você precisa de mais área de superfície sonotrodo para acoplar mais potência em uma dada intensidade de superfície – esta é uma correlação linear.
Hielscher oferece uma vasta gama de sonotrodos (= sondas de sonicação) para os seus dispositivos de ultra-sons. Normalmente, a sonotrodes variar em diâmetro da ponta para fornecer diferentes áreas de superfície da ponta. As superfícies verticais de um sonotrodo são geralmente insignificantes para a transmissão de energia, como a sua amplitude de oscilação dirigido para o meio líquido é muito baixo. O projeto Cascatrode ™ é diferente, uma vez que adiciona superfícies horizontais em forma de anel a superfície da ponta. Cada anel está disposto num dos máximos de oscilação do sonotrodo. Por estes anéis, a superfície vibratória que acopla o ultra-som para o meio a ser sonicadas pode ser aumentado, de forma significativa – permitindo maior potência de ultra-sons para ser acoplada para dentro do líquido a uma determinada intensidade superfície. O Cascatrode ™ faz com que seja possível transmitir energia de ultra-sons de alta em altas amplitudes para a forma processada.

O Hielscher Cascatrodes ™ estão disponíveis em vários comprimentos e diâmetros e com diferentes números de anéis – projetado para combinar com a intensidade processo ea aplicação de ultra-som específico. Como eles são utilizados para processos de alta potência e de grande volume, o Cascatrodes ™ são principalmente instalado em sistemas de fluxo contínuo. Eles são adaptáveis ​​com reactores célula de fluxo que permite o processamento em linha eficiente em escala industrial.

Quando de alta potência, de ultra-som de baixa frequência é introduz num meio líquido, a cavitação é gerado.

Cavitação em Cascatrode

Pedido de informação

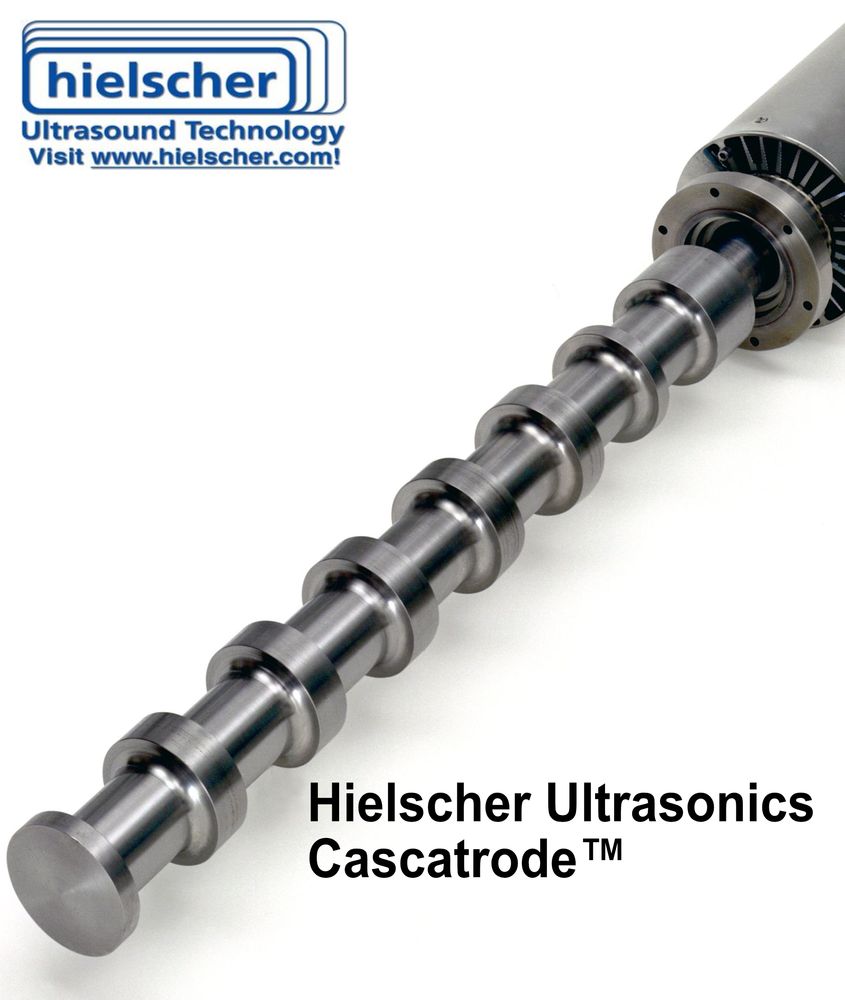

Hielscher ultrasonics Cascatrode

Cascatrode no reactor com escoamento
