Hielscher Cascatrode – High Surface Ultrasoonbehandeling Probe

Hielscher Cascatrodes ™ zijn speciaal ontworpen sonotrodes (ultrageluidssondes) voor de doeltreffende sonicatie bij hoge ultrasone energieniveaus bij lage of gemiddelde intensiteiten sonicatie – typisch onder 60W / cm² en minder dan 60 micron amplitude.

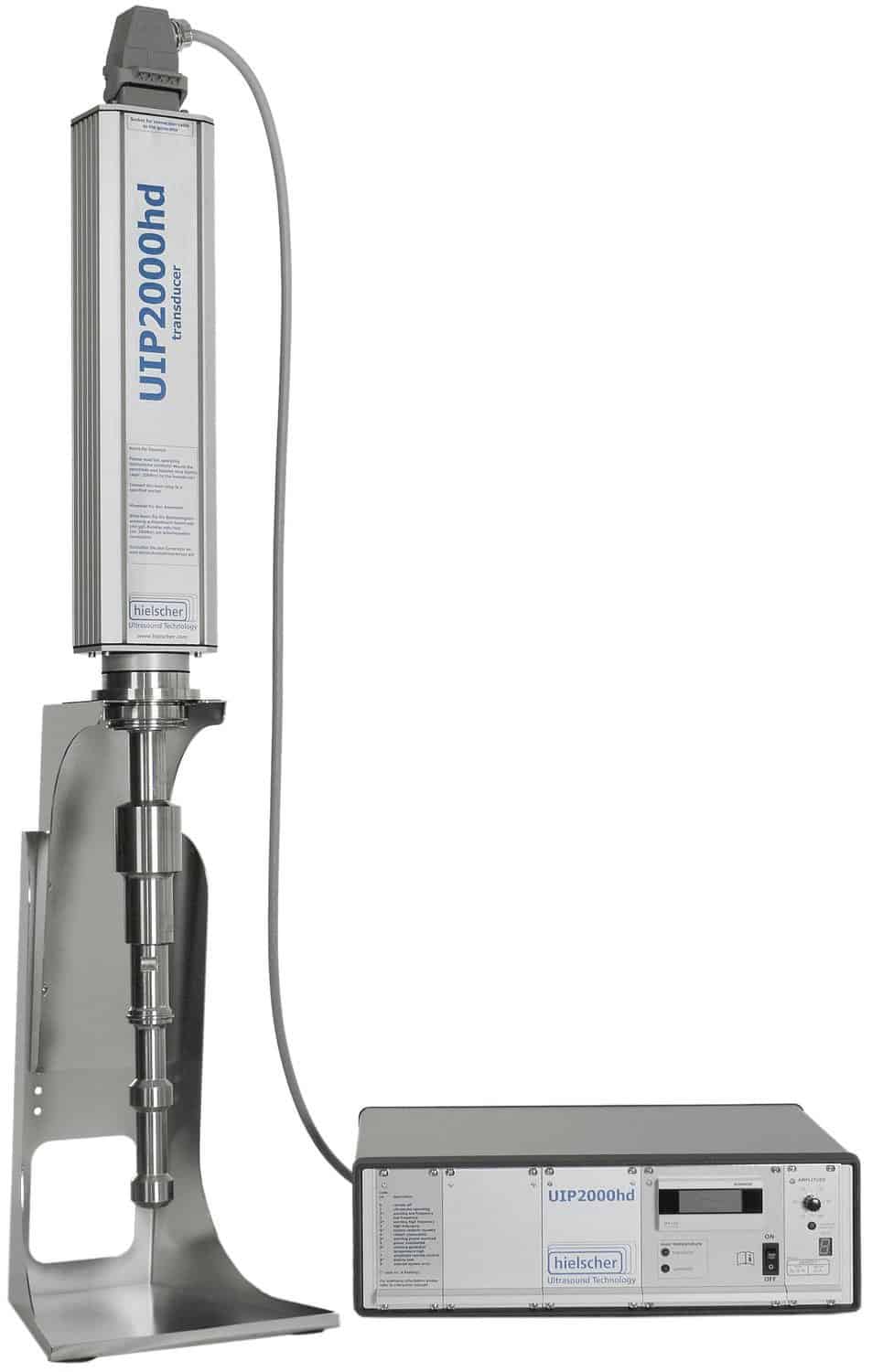

Hielscher ontwikkelde de Cascatrode ™ het verwerken van aanvragen industriële. Cascatrodes ™ zijn beschikbaar voor alle industriële ultrasone processors – van UIP500hdT (0.5kw), UIP1000hdT (1kW), UIP1500hdT (1,5 kW) en UIP2000hdT (2 kW) tot 's werelds meest krachtige ultrasoon apparaat UIP16000 (16kW).

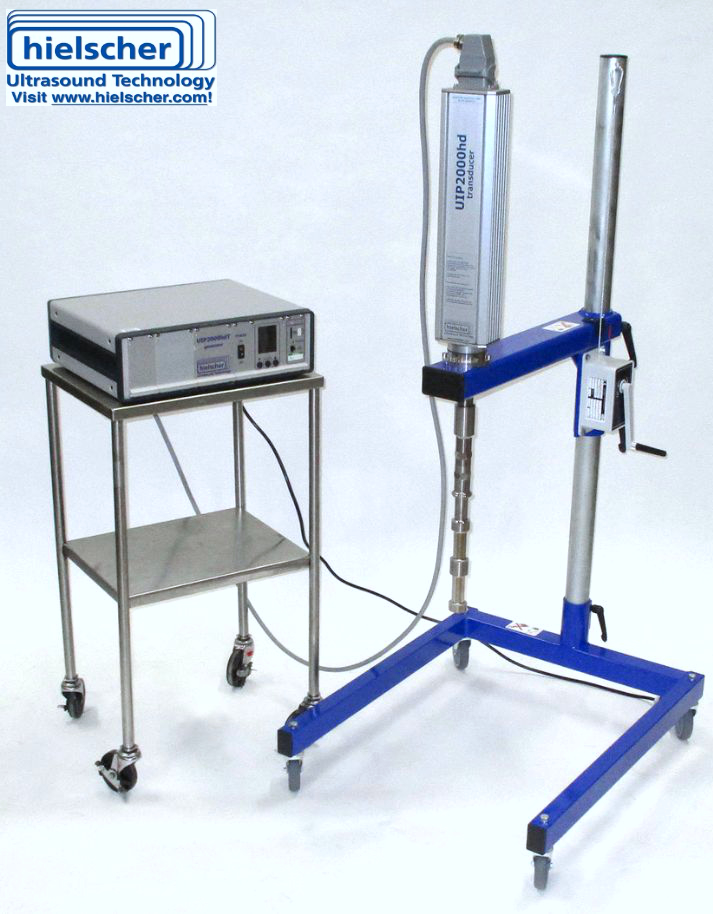

Ultrasone inrichting met Cascatrode Bij het ontwikkelen en testen van nieuwe ultrasoonapparaat processen, zoals: emulgeren, Dispergeren, homogeniseren, cel verstoring en extractie, deagglomeratieof ontgassen zult u merken dat specifieke parameters ultrasoonapparaat werken voor het proces beter dan anderen. Zonder het veranderen van het uitgangsvermogen kunt u de behandeling met ultrageluid intensiteit variëren: Beiden richten het vermogen op kleine oppervlak hoge intensiteit (high W / cm²) of koppelen van de energie in het medium met behulp van een groot oppervlaktegebied ten lagere intensiteit (lage W / cm²). De intensiteit neemt toe met hogere sonificatie uitgestrektheidHogere vloeibare druk of hoger viscositeit en neemt hogere Temperatuur. Eens, een optimale parameter configuratie opgericht u voor u te verwerken, moet u Bewaar deze configuratie constant tijdens opschalen. Bij het opschalen, moet je niet de amplitude en de druk van geluidsgolven te veranderen. Op deze manier houdt u de ultrasoonapparaat intensiteit – dit is de ultrasone vermogen per oppervlakte-eenheid (watt / cm²) constant. Als een logisch gevolg, moet je meer sonotrode oppervlak te koppelen meer stroom nodig hebben op een bepaald oppervlak intensiteit – dit is een lineaire correlatie.
Hielscher biedt uiteenlopende sonotroden (= sonicatie probes) voor de ultrasone apparatuur. Gewoonlijk worden de sonotrodes verschillen per topdiameter verschillende tipoppervlak gebieden. De verticale oppervlakken van een sonotrode algemeen verwaarloosbaar krachtoverbrenging, wanneer de trillingsamplitude naar de vloeibare medium erg laag. Het Cascatrode ™ ontwerp is anders, omdat het voegt ringvormige horizontale vlakken het tipoppervlak. Elke ring is aangebracht in een van de oscillatie maxima van de sonotrode. Door deze ringen, het trillende oppervlak koppelt de echo in het medium wordt gesonificeerd worden verhoogd, aanzienlijk – waardoor voor hogere ultrasone energie te koppelen in de vloeistof bij een bepaald oppervlak intensiteit. De Cascatrode ™ maakt het mogelijk grote ultrasoon vermogen tegen hoge amplitudes naar verwerkte medium.

De Hielscher Cascatrodes ™ zijn verkrijgbaar in diverse lengtes en diameters en met verschillende aantallen ringen – ontworpen om het proces intensiteit overeen en de specifieke ultrasone toepassing. Als ze worden gebruikt voor een hoog vermogen en een hoog volume processen, de Cascatrodes ™ zijn meestal geïnstalleerd in continue doorstroomsystemen. Ze zijn flexibel met doorstroomcel reactoren maakt een efficiënte inline verwerking op industriële schaal.

Bij hoog vermogen, laagfrequente ultrageluid introduceert in een vloeibaar medium, wordt cavitatie opgewekt.

Cavitatie bij Cascatrode

Informatieaanvraag




Let op onze Privacybeleid.

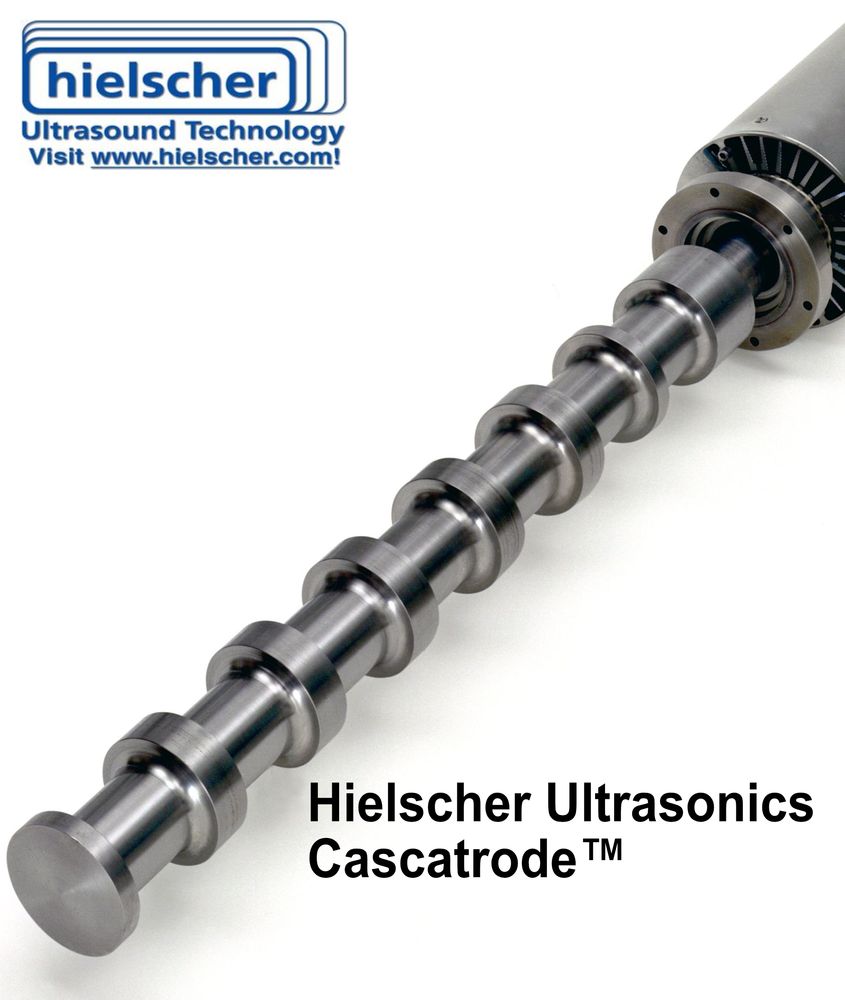

Hielscher Ultrasonics Cascatrode

Cascatrode in stromingsreactor
