Biodiesel Արտադրության & Biodiesel դարձ

Hielscher's Ultrasonic 32MMGY Biodiesel ReactorԵրբ դուք բիոդիզել եք արտադրում, դանդաղ ռեակցիայի կինետիկան և զանգվածի վատ փոխանցումը նվազեցնում են ձեր բիոդիզելային գործարանի հզորությունը, ինչպես նաև ձեր կենսադիզելի եկամտաբերությունն ու որակը: Hielscher ուլտրաձայնային ռեակտորները զգալիորեն բարելավում են տրանսեստերիֆիկացման կինետիկան: Հետևաբար, կենսադիզելի վերամշակման համար պահանջվում է մեթանոլի ավելի քիչ ավելցուկ և ավելի քիչ կատալիզատոր:

Բիոդիզելը սովորաբար արտադրվում է խմբաքանակային ռեակտորներում՝ օգտագործելով ջերմային և մեխանիկական խառնուրդը որպես էներգիայի ներդրում: Ուլտրաձայնային կավիտացիոն խառնումը արդյունավետ այլընտրանք է առևտրային բիոդիզելային վերամշակման մեջ ավելի լավ խառնուրդի հասնելու համար: Ուլտրաձայնային կավիտացիան ապահովում է անհրաժեշտ ակտիվացման էներգիան արդյունաբերական բիոդիզելի տրանսեսթերֆիկացման համար:



Այս վիդեո ձեռնարկում մենք ձեզ ներկայացնում ենք գիտության այն մասին, թե ինչպես են ուլտրաձայնային բիոդիզելային ռեակտորները զգալիորեն բարելավում կենսադիզելի արտադրությունը: Hielscher ուլտրաձայնային բիոդիզելային ռեակտորները ստեղծվել են որպես բիոդիզելային արտադրության գործընթացը բարելավելու հզոր գործիք, և այս ձեռնարկում մենք խորանում ենք դրա հիմքում ընկած աշխատանքային սկզբունքի մեջ և ցուցադրում ենք տարբեր ուլտրաձայնային կարգավորումներ ցանկացած արտադրության մասշտաբի համար: Բարձրացրեք ձեր բիոդիզելի արտադրությունը արդյունավետությամբ և ծախսարդյունավետությամբ և արագ փոխակերպման ընթացքում արտադրեք բարձրորակ բիոդիզելի ավելի բարձր եկամտաբերություն: Միևնույն ժամանակ, ուլտրաձայնային բիոդիզելային ռեակտորները թույլ են տալիս օգտագործել վատ յուղեր, ինչպիսիք են թափոնների բուսական յուղերը կամ օգտագործված պատրաստման ճարպերը, և օգնում են խնայել մեթանոլն ու կատալիզատորը՝ նպաստելով էկոլոգիապես մաքուր և կայուն կենսադիզելի արտադրությանը:

Բիոդիզելի արտադրություն՝ օգտագործելով Hielscher Sonoreactors՝ ավելի մեծ եկամտաբերության, ավելի բարձր որակի համար & կարողություն

Տեսանյութի մանրապատկեր



Տեղեկատվության պահանջ





3x UIP1000hdT ուլտրաձայնիչներ՝ բարձր արդյունավետ կենսադիզելային տրանսեսթերֆիկացման համար՝ օգտագործելով թափոններ բուսական յուղեր, ճարպի կամ այլ յուղեր:

Ուլտրաձայնային խառնուրդը բարելավում է բիոդիզելի փոխակերպման արագությունը, բարձրացնում է բերքատվությունը և խնայում ավելորդ մեթանոլն ու կատալիզատորը:

Բիոդիզելի ուլտրաձայնային բարելավված տրանսեսթերֆիկացում

Բիոդիզելի արտադրությունը սովորաբար ներառում է քիմիական ռեակցիա, որը կոչվում է տրանսեսթերիֆիկացիա, որի ժամանակ տրիգլիցերիդը (օրինակ՝ բուսական յուղ, կենդանական ճարպ, օգտագործված պատրաստման յուղեր) արձագանքում է ալկոհոլի (օրինակ՝ մեթանոլի) հետ՝ կատալիզատորի առկայության դեպքում՝ առաջացնելով կենսադիզել (ճարպաթթվի մեթիլ էսթերներ): ) և գլիցերին: Ուլտրաձայնային ռեակտորները կարող են օգտագործվել տրանսեսթերֆիկացման գործընթացը բարելավելու համար մի քանի ձևով, ինչը հանգեցնում է մի քանի առավելությունների.

  • Բարելավված խառնուրդ. Ուլտրաձայնային ալիքները կարող են ստեղծել կավիտացիոն փուչիկներ, որոնք ուժգին փլուզվում են՝ առաջացնելով ռեակցիայի խառնուրդի ինտենսիվ խառնում և գրգռում: Սա հանգեցնում է ռեակտիվների և կատալիզատորի ավելի լավ շփմանը, ինչը հանգեցնում է ավելի արագ և ամբողջական տրանսեսթերֆիկացման:
  • Արագացված ռեակցիայի կինետիկա. Ուլտրաձայնային ալիքների կողմից առաջացած բարձր էներգիայի պայմանները կարող են ակտիվացնել ռեակցիան՝ ավելացնելով ռեակցիայի արագությունը և նվազեցնելով փոխակերպման տվյալ մակարդակին հասնելու համար անհրաժեշտ ռեակցիայի ժամանակը: Սա կարող է հանգեցնել ավելի բարձր եկամտաբերության և ավելի ցածր ծախսերի:
  • Նվազեցված կատալիզատորի օգտագործումը. Ուլտրաձայնային ռեակտորները կարող են բարելավել կատալիզատորի օգտագործման արդյունավետությունը՝ ապահովելով ռեակցիայի ավելի ակտիվ վայրեր: Սա նշանակում է, որ ավելի քիչ կատալիզատոր է պահանջվում փոխակերպման նույն մակարդակի հասնելու համար՝ նվազեցնելով ծախսերը և շրջակա միջավայրի վրա ազդեցությունը:
  • Ապրանքի որակի բարելավում. Ուլտրաձայնային ռեակտորները կարող են արտադրել բիոդիզել՝ ավելի ցածր ազատ ճարպաթթուների պարունակությամբ, ավելի բարձր մաքրությամբ և ավելի լավ սառը հոսքի հատկություններով: Դա պայմանավորված է բարելավված խառնուրդով և ավելի արագ ռեակցիայի կինետիկայով, ինչը նվազագույնի է հասցնում անցանկալի կողմնակի արտադրանքների և կեղտերի ձևավորումը:

Ուլտրաձայնային կենսադիզելային վերամշակման այս առավելությունները ուլտրաձայնային ռեակտորի տեղադրման օգտագործումը դարձնում են խիստ տնտեսական, քանի որ ուլտրաձայնային ռեակտորների օգտագործումը զգալիորեն բարելավում է կենսադիզելային դիզելային տրանսեսթերֆիկացման արդյունավետությունը, արագությունը և որակը: Սա նշանակում է ամփոփում, որ ուլտրաձայնային վերածվում է transesterification մեջ ավելի տնտեսապես եւ էկոլոգիապես կայուն գործընթացի.

Սովորական բիոդիզելային խառնուրդի խնդիրները. Սովորական էսթերֆիկացման ռեակցիան խմբաքանակի մշակման ժամանակ դանդաղ է, և գլիցերինի փուլային տարանջատումը ժամանակատար է և հաճախ տևում է 5 ժամ կամ ավելի:

Ուլտրաձայնային ռեակտորները օգնում են ձեզ արագացնել ձեր բիոդիզելի գործընթացը և միաժամանակ բարձրացնել ձեր կենսադիզելի եկամտաբերությունն ու որակը ավելի ցածր վերամշակման ծախսերով:


Hielscher ուլտրաձայնային ռեակտոր բիոդիզելային տրանսեսթերֆիկացման համար՝ բարձրագույն գործընթացի արդյունավետությամբ

Արդյունաբերական կարգի ուլտրաձայնային սարք UIP2000hdT FC2T500k հոսքային բջիջով կենսադիզելի ներկառուցված էստերֆիկացիայի և տրանսեսթերֆիկացման համար:



Ուլտրաձայնային բիոդիզելային տրանսեստերիֆիկացման առավելությունները

  • Բիոդիզելի ավելի բարձր եկամտաբերություն՝ բարելավված խառնուրդի շնորհիվ
  • Բիոդիզելի որակի բարձրացում
  • Օգտագործեք նույնիսկ ամենաաղքատ յուղը որպես հումք
  • Շարունակական ներկառուցված մշակում
  • Ավելի քիչ մեթանոլ
  • ավելի քիչ Catalyst
  • Ժամանակի խնայողություն բարձր արագությամբ փոխակերպման շնորհիվ
  • էներգախնայող
  • պարզ եւ անվտանգ շահագործումը
  • Ամրություն եւ ցածր սպասարկում
  • Բարձր կատարողականություն. 24/7 աշխատանք լրիվ բեռի տակ
Tulsa Biofuels- ի արտադրող

«Մենք արդեն շատ գոհ Hielscher սարքավորումների եւ սպասարկման, եւ մենք պետք է ամեն մտադրություն այդ թվում Hielscher ultrasonication տեխնոլոգիան մեր բոլոր հետագա ձեռնարկումներում»:

Todd Stephens, Tulsa Բիովառելիքները

Բիոդիզելի արտադրության ուլտրաձայնային սարքավորումներ

Բիոդիզելը հաճախ արտադրվում է խմբաքանակային ռեակտորներում: Ուլտրաձայնային բիոդիզելի փոխակերպումը թույլ է տալիս շարունակական ներգծային մշակում: Ultrasonication կարող է հասնել biodiesel եկամտաբերությունը գերազանցող 99%: Ուլտրաձայնային ռեակտորները նվազեցնում են մշակման ժամանակը սովորական 1-ից 4 ժամ խմբաքանակի մշակումից մինչև 30 վայրկյան: Ավելի կարևոր է, որ ուլտրաձայնային ախտորոշումը նվազեցնում է բաժանման ժամանակը 5-ից 10 ժամ (սովորական հուզմունքի օգտագործմամբ) մինչև 60 րոպե: The Ultrasonication-ը նաև օգնում է նվազեցնել կատալիզատորի պահանջվող քանակությունը մինչև 50%-ով, քանի որ կավիտացիայի առկայության դեպքում ավելանում է քիմիական ակտիվությունը: Երբ օգտագործելով Ultrasonication գումարը ավելցուկային մեթանոլի պահանջվող, նույնպես կրճատվել: Մեկ այլ առավելություն է գլիցերինի մաքրության բարձրացումը:

Ուլտրաձայնային բիոդիզելի արտադրություն Քայլ առ քայլ.

  1. բուսական յուղ կամ կենդանական ճարպը որ խառնվում է մեթանոլի (ինչը կազմում է մեթիլ եթերների) կամ ethanol (համար էթիլային եթերների) եւ նատրիումի կամ կալիումի methoxide կամ հիդրօքսիդ
  2. խառնուրդ է ջեռուցվում, օրինակ ջերմաստիճանների միջեւ 45 եւ 65degC
  3. տաքացվող խառնուրդը ներծծվում է 5-ից 15 վայրկյան
  4. գլիցերին դուրս մնաց, կամ առանձնացվել օգտագործելու ցենտրիֆուգների
  5. կրոնափոխ Biodiesel է լվանում ջրով


Ամենից հաճախ, ձայնային արտանետումը կատարվում է բարձր ճնշման դեպքում (1-ից 3 բար, չափիչ ճնշում)՝ օգտագործելով սնուցման պոմպ և կարգավորվող հակաճնշման փական՝ հոսքի խցիկի կողքին:

Արդյունաբերական բիոդիզելային փոխակերպումը շատ ուլտրաձայնային էներգիայի կարիք չունի: Փաստացի էներգիայի պահանջը կարող է որոշվել նստարանային մասշտաբով՝ օգտագործելով, օրինակ, 1 կՎտ հզորությամբ ուլտրաձայնային պրոցեսոր, ինչպիսին է UIP1000hdT-ը: Նման փորձարկումների բոլոր արդյունքները կարող են մասշտաբավորվել գծային և առանց որևէ խնդիրների: Անհրաժեշտության դեպքում հասանելի են ATEX հավաստագրված ուլտրաձայնային սարքեր, ինչպիսիք են UIP1000-EXD,

Hielscher-ը մատակարարում է արդյունաբերական ուլտրաձայնային բիոդիզելի վերամշակման սարքավորումներ ամբողջ աշխարհում: Մեկ սարքի համար մինչև 16 կՎտ հզորությամբ ուլտրաձայնային պրոցեսորների դեպքում կենսադիզելային գործարանի չափի կամ մշակման հզորության սահմանափակում չկա:

Ծախսերը ուլտրաձայնային biodiesel Արտադրություն

(Սեղմեք ավելի մեծ!) Ընդհանուր էներգաարդյունավետության կարեւոր է, երբ դուք կատարել biodiesel. Արդյունավետությունը նկարագրում է, թե որքան է իշխանության փոխանցվում է վարդակից մեջ oil / մեթանոլի Միքս. Մեր ուլտրաձայնային ռեակտորներ ունեն ընդհանուր արդյունավետությունը ավելի քան 80%:Ultrasonication-ը արդյունավետ միջոց է առևտրային բիոդիզելի արտադրության մեջ ռեակցիայի արագությունը և փոխակերպման արագությունը բարձրացնելու համար: Ուլտրաձայնային մշակման ծախսերը հիմնականում բխում են ուլտրաձայնային սարքավորումների, կոմունալ ծախսերի և սպասարկման ներդրումներից: Hielscher ուլտրաձայնային սարքերի ակնառու էներգաարդյունավետությունը օգնում է նվազեցնել կոմունալ ծախսերը և դրանով իսկ ավելի կանաչ դարձնել այս գործընթացը: Ուլտրաձայնային ախտահանման արդյունքում առաջացող ծախսերը տատանվում են 0.1 ct-ի և 1.0ct-ի միջև մեկ լիտրի համար (0.4ct-ից մինչև 1.9ct/gallon), երբ օգտագործվում է առևտրային մասշտաբով:
Կարդացեք ավելին ուլտրաձայնային բիոդիզելի արտադրության գործընթացի արդյունավետության և տնտեսական օգուտների մասին:


Կրճատեք ձեր կենսադիզելային գործընթացի էներգիայի պահանջները ուլտրաձայնային խառնուրդով:

Ուլտրաձայնային խառնումը նվազեցնում է ինբիոդիզելի արտադրության հատուկ էներգիայի սպառումը, որը գերազանցում է հիդրոդինամիկ մագնիսական խառնիչին և բարձր կտրվածքային խառնիչներին:



Փոքր մասշտաբի ուլտրաձայնային բիոդիզելի կարգավորում

Ultrasonication-ը կարող է օգտագործվել ցանկացած մասշտաբով յուղը բիոդիզելի վերածելու համար: Ստորև նկարը ցույց է տալիս 60-70 լ (16-ից 19 գալոն) վերամշակման փոքր մասշտաբի կարգավորում: Սա նախնական ուսումնասիրությունների և գործընթացի ցուցադրման բնորոշ կարգավորումն է:

Գործընթացի գծապատկեր, որը ցույց է տալիս բիոդիզելի գործընթացը խմբաքանակի ռեժիմում: Ուլտրաձայնային հետազոտությունը կարող է զգալիորեն բարելավել էսթերիֆիկացումը և տրանսեստերիֆիկացումը:

Ուլտրաձայնային էսթերիֆիկացումը և տրանսերսերիֆիկացումը կարող են իրականացվել որպես խմբաքանակ կամ շարունակական inline գործընթաց: Այս աղյուսակը ցույց է տալիս բիոդիզելի փոխարկման ուլտրաձայնային խմբաքանակի գործընթացը:

Hielscher Ultrasonics-ի ուլտրաձայնային կավիտացիոն ռեակտորները լայնորեն տեղադրվում են բիոդիզելային արտադրամասերում՝ գործընթացի արդյունավետության բարելավման, ավելի բարձր եկամտաբերության և արտադրության ծախսերի կրճատման համար:

1000hdT մոդելի 3x 1kW ուլտրաձայնային սարք ուլտրաձայնային հոսքի միջով ռեակտորով, որն ունի բարձր արդյունավետ կենսադիզելի փոխակերպում:

Պարզ, բայց շատ արդյունավետ ուլտրաձայնային բիոդիզելի տեղադրման համար ձեզ անհրաժեշտ են հետևյալ սարքավորումները.

  • մեկ ուլտրաձայնային սարք (օրինակ՝ UIP500hdT կամ UIP1000hdT) ուժեղացուցիչով, սոնոտրոդով և հոսքային բջիջով
  • իշխանությունը մետր է հաշվառքի իշխանության եւ էներգետիկ
  • 80 մշակման բաք (պլաստիկ, օրինակ HDPE)
  • ջեռուցման տարր (1 2kW)
  • 10L կատալիզատոր premix բաք (պլաստիկ, օրինակ HDPE)
  • կատալիզատոր premixer (սկզբնապատճառ հանդիսացող)
  • պոմպ (ցենտրիֆուգ, մոնո կամ հանդերձում) համար մոտ: 10-ից 20L / min է 1 -ից մինչեւ 3 barg
  • ետ ճնշման փական կանոնավորող ճնշումը հոսքի խցում
  • ճնշաչափ չափման feed ճնշումը
Սեղմեք այստեղ՝ ձեր PDF տարբերակը ներբեռնելու համար “Ուլտրաձայնային Mixing համար biodiesel արտադրության”

Տեղեկատվության պահանջ





Ուլտրաձայնային ռեակտորներ բարձրակարգ կենսադիզելային վերամշակման համար

Hielscher Ultrasonics-ն առաջարկում է բարձր արդյունավետության ուլտրաձայնային պրոցեսորներ և ռեակտորներ, որոնք կբարելավեն ձեր բիոդիզելի արտադրությունը՝ ավելի բարձր կենսադիզելի եկամտաբերությամբ, բիոդիզելի որակի բարելավմամբ, մշակման ժամանակի կրճատմամբ և արտադրության ավելի ցածր ծախսերով:

Փոքր և միջին մասշտաբի ուլտրաձայնային ռեակտորներ բիոդիզելի տրանսեսթերֆիկացման համար

Ուլտրաձայնային փոխակերպիչներ UIP500hd (500W), UIP1000hd (1000W) և UIP15000 (1500W) հոսքային բջիջներով՝ շարունակական կենսադիզելային վերամշակման համարՓոքր և միջին չափի մինչև 9 տոննա/ժ (2900 գալ/ժ) բիոդիզելային արտադրության համար Hielscher-ն առաջարկում է ձեզ UIP500hdT (500 վտ), UIP1000hdT (1000 վտ), UIP1500hdT (1500 վտ) և UIP2000hdT (2000h) ուլտրամանուշակագույն սարքեր: բարձր կտրվածքով խառնիչներ՝ հոսքի միջով անցնող ռեակտորներով՝ ներկառուցված կենսադիզելի հուսալի և արդյունավետ մշակման համար: Այս չորս ուլտրաձայնային ռեակտորները շատ կոմպակտ են, հեշտ ինտեգրվող կամ ռետրո-տեղավորվող: Դրանք կառուցված են կոշտ միջավայրում ծանր աշխատանքի համար: Ստորև դուք կգտնեք առաջարկվող ռեակտորի կարգավորումներ արտադրության մի շարք տեմպերի համար:

տոննա / ժամ
Gal / ժ
1x UIP500hdT (500 Վտ)
0.25 0.5
80 160
1x UIP1000hdT (1000 վտ)
0.5 1.0
160-ից 320
1x UIP1500hdT (1500 վտ)
0.75 է 1.5
240 է 480
1x UIP2000hdT (2000 վտ)
1.0 2.0
320 ից 640
2x UIP2000hdT (2000 վտ)
2.0-ից 4.0
640-ից 1280 թթ
4xUIP1500hdT (1500 վտ)
3.0 է 6.0
960 է 1920
6x UIP1500hdT (1500 վտ)
4.5 է 9.0
1440 է 2880
6x UIP2000hdT (2000 վտ)
6.0 է 12.0
1920 թ. 3840

Շատ մեծ թողունակությամբ արդյունաբերական կենսադիզելային ռեակտորներ

UIP4000hdT հոսքի բջիջը, inline sonication- ի համար արդյունաբերական մասշտաբովԱրդյունաբերական վերամշակման կենսադիզելային արտադրության գործարանների համար Hielscher-ն առաջարկում է UIP4000hdT (4kW), UIP6000hdT (6kW), 10000 (10kW) և UIP16000hdT (16kW) ուլտրաձայնային հոմոգենիզատորներ: Այս ուլտրաձայնային պրոցեսորները նախատեսված են բարձր հոսքի տեմպերի շարունակական մշակման համար: UIP4000hdT, UIP6000hdT և UIP10000-ը կարող են ինտեգրվել ստանդարտ ծովային բեռնափոխադրումների բեռնարկղերի մեջ: Որպես այլընտրանք, պրոցեսորների բոլոր չորս մոդելները հասանելի են չժանգոտվող պողպատից պահարաններում: Ուղղահայաց տեղադրումը պահանջում է նվազագույն տարածք: Ստորև դուք կգտնեք առաջարկվող կարգավորումներ արդյունաբերական մշակման բնորոշ տեմպերի համար:

տոննա / ժամ
Gal / ժ
1x UIP6000hdT (6000 Վտ)
3.0 է 6.0
960 է 1920
3x UIP4000hdT (4000 Վտ)
6.0 է 12.0
1920 թ. 3840
5x UIP4000hdT (4000 Վտ)
10.0 է 20.0
3200 է 6400
3x UIP6000hdT (6000 Վտ)
9.0-ից մինչև 18.0
2880-ից 5880 թթ
3x UIP10000 (10000 Վտ)
15.0 է 30.0
4800 է 9600
3x UIP16000hdT (16000 վտ)
24.0 է 48.0
7680 է 15360
5x UIP16000hdT
40.0 է 80.0
12800 է 25600

Կապ մեզ հետ | / Հարցրեք մեզ!

Հարցրեք ավելին

Խնդրում ենք օգտագործել ստորև բերված ձևը՝ մեր ուլտրաձայնային բիոդիզելային պրոցեսորների և ռեակտորների, տեխնիկական տվյալների, ինչպես նաև գնի մասին լրացուցիչ տեղեկություններ ստանալու համար: Մենք ուրախ կլինենք ձեզ հետ քննարկել ձեր կենսադիզելային գործընթացը և առաջարկել ձեզ ուլտրաձայնային ռեակտոր, որը բավարարում է ձեր պահանջները:









Խնդրում ենք նկատի ունենալ մեր Գաղտնիության քաղաքականություն,

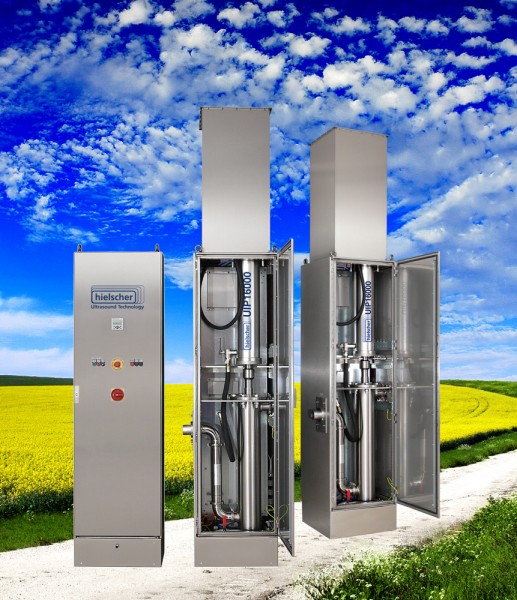

Արդյունաբերական ուլտրաձայնային պրոցեսոր՝ 16,000 վտ հզորությամբ՝ բիոդիզելային վերամշակման բարձր հզորությունների համար:

Ուլտրաձայնային սարք UIP16000hdT ի վիճակի է մշակել 32MMGY բիոդիզել:

սառնամանիք & Sullivan Մեխանիկա Innovation Տարվա

The Frost & Sullivan Եվրոպական Մեխանիկա ինովացիոն Տարվա մրցանակի ի Biodiesel մշակման տեխնոլոգիաների գնում է Hielscher Ultrasonics ճանաչման ընկերության զարգացման գործում վեպի ultrasonics տեխնոլոգիայի բիո-դիզելային արտադրության.

Hielscher Ultrasonics-ը ստացել է հեղինակավոր Frost and Sullivan Technology Innovation of the Year մրցանակը` ի նշան ընկերության բիոդիզելային արտադրության նոր ուլտրաձայնային տեխնոլոգիայի զարգացման:
Սեղմեք այստեղ՝ Hielscher Ultrasonics բիոդիզելային ռեակտորների համար Frost and Sullivan մրցանակի մասին ավելին կարդալու համար:

Transesterification – Բիոդիզելի քիմիական փոխակերպումը

Բուսական յուղերից (օրինակ՝ սոյայի, կանոլայի, յատրոֆա, արևածաղկի սերմեր), ջրիմուռներից, կենդանական ճարպերից, ինչպես նաև կերակուրի թափոններից բիոդիզելի արտադրությունը ներառում է ճարպաթթուների բազային կատալիզացված տրանսեստերիֆիկացումը մեթանոլով կամ էթանոլով՝ համապատասխան մեթիլ եթերներ կամ էթիլ էսթերներ ստանալու համար։ . Գլիցերինը այս ռեակցիայի անխուսափելի կողմնակի արտադրանքն է:

Բուսական յուղերը, որպես կենդանական ճարպեր, տրիգլիցերիդներ են, որոնք կազմված են ճարպաթթուների երեք շղթաներից, որոնք կապված են գլիցերինի մոլեկուլով: Տրիգլիցերիդները էսթերներ են։ Եթերները թթուներ են, ինչպես ճարպաթթուները, զուգակցված ալկոհոլի հետ: Գլիցերինը (= գլիցերին) ծանր ալկոհոլ է։ Փոխակերպման գործընթացում տրիգլիցերիդների էսթերները վերածվում են ալկիլ էսթերների (= կենսադիզել)՝ օգտագործելով կատալիզատոր (լորի) և ալկոհոլային ռեագենտ, օրինակ՝ մեթանոլ, որը տալիս է մեթիլ եթերներ կենսադիզել։ Մեթանոլը փոխարինում է գլիցերինին։ Քիմիական փոխակերպման այս գործընթացը կոչվում է տրանսեսթերիֆիկացիա:

Տրանսեսթերիֆիկացիայից հետո գլիցերինը, որն ավելի ծանր փուլ է, կիջնի հատակին: Բիոդիզելը, որն ավելի թեթև փուլն է, լողում է վերևում և կարող է առանձնացվել, օրինակ՝ դեկանտներով կամ ցենտրիֆուգներով:

Բիոդիզելային պատրաստում

Կալիում հիդրօքսիդ (0,2 0.4kg, կատալիզատոր), որը լուծարվել մեջ մոտ: 8.5L մեթանոլ է կատալիզատորի նախընտրական Միքս տանկի. Դա պահանջում է հուզիչ է կատալիզատորի պրեմիքս: Մշակման բաք լցվում 66L բուսական յուղի. Որ նավթի ջեռուցվում է ջեռուցման տարր է 45 65degC.

Biodiesel դարձ

Երբ կատալիզատոր լիովին տարրալուծվել է մեթանոլի, խթան premix, որը խառնվում է թեժ նավթի. Պոմպեր կերակրում է խառնուրդ է հոսքի բանտախցում: Միջոցով ետ ճնշման փականի, որ ճնշումը, որը ճշգրտվում է 1-3barg (15-ից մինչեւ 45psig): Recirculation միջոցով ուլտրաձայնային biodiesel ռեակտորի պետք կատարվում է մոտ. 20 րոպե. Ժամանակ, այս անգամ, որ նավթը փոխակերպվել biodiesel. Դրանից հետո, պոմպեր եւ ուլտրաձայնային անջատված են: The գլիցերին (ծանր է փուլ) պիտի զատէ է biodiesel (Կրակայրիչ փուլ): Իսկ անջատումն տեւում մոտ: 30 - ից մինչեւ 60 րոպե: Երբ տարանջատումը ավարտված է, գլիցերին կարող է drained:

Biodiesel Լվացքի

Քանի որ փոխարկված բիոդիզելը պարունակում է կեղտեր, անհրաժեշտ է լվանալ: Լվացքի համար ջուրը խառնվում է բիոդիզելի մեջ։ Ultrasonication կարող է օգուտ mixing է biodiesel ջրի հետ. Սա մեծացնում է ակտիվ մակերևույթի մակերեսը կաթիլների չափի կրճատման արդյունքում: Խնդրում ենք նկատի ունենալ, որ շատ ինտենսիվ ձայնային ազդեցությունը կարող է նվազեցնել ջրի կաթիլները այնքան, որ ձևավորվում է գրեթե կայուն էմուլսիա, որը կպահանջի հատուկ միջոցներ (օրինակ՝ ցենտրիֆուգ) առանձնացնելու համար:


Տեսանյութում ցուցադրվում է յուղի բարձր արդյունավետ էմուլսացումը՝ օգտագործելով զոնդային տիպի ուլտրաձայնային սարք: Օգտագործված ուլտրաձայնային պրոցեսորը Hielscher UP400St ուլտրաձայնային սարքն է, որն իդեալական է բարձրորակ էմուլսիաների միջին չափի խմբաքանակներ պատրաստելու համար:

Տեսանյութ՝ UP400St - 400 Վտ ուլտրաձայնային հոմոգենիզատոր

Տեսանյութի մանրապատկեր



Biodiesel արտադրամասը

Ստորև բերված հոսքի գծապատկերը ցույց է տալիս նավթի, մեթանոլի և կատալիզատորի ներգծային ձայնային ախտահանման բնորոշ կարգավորում՝ կենսադիզելի վերածելու համար:


Գործընթացի գծապատկեր, որը ցույց է տալիս բիոդիզելի գործընթացը շարունակական հոսքի ռեժիմում: Ուլտրաձայնային հետազոտությունը կարող է զգալիորեն բարելավել էսթերիֆիկացումը և տրանսեստերիֆիկացումը:

Ուլտրաձայնային էսթերիֆիկացումը և տրանսերսերիֆիկացումը կարող են իրականացվել որպես խմբաքանակ կամ շարունակական inline գործընթաց: Գծապատկերը ցույց է տալիս բիոդիզելի (FAME) տրանսէստերֆեկցիայի ուլտրաձայնային ներքին գործընթացը:



Շարունակական Biodiesel վերամշակում եւ անջատումը

Շարունակական բիոդիզելային վերամշակման և շարունակական տարանջատման դեպքում տաքացվող յուղը և կատալիզատորի պրեմիքսը անընդհատ խառնվում են իրար՝ օգտագործելով կարգավորվող պոմպեր: Ներկառուցված ստատիկ խառնիչը բարելավում է ուլտրաձայնային ռեակտորի համար սնուցման միատարրությունը: Նավթի/կատալիզատորի խառնուրդը անցնում է հոսքի բջիջով, որտեղ այն ենթարկվում է ուլտրաձայնային կավիտացիայի՝ մոտավորապես: 5-ից 30 վայրկյան: Հոսքի խցում ճնշումը վերահսկելու համար օգտագործվում է հետադարձ ճնշման փական: The sonicated խառնուրդ մտնում է ռեակտորի սյունը վերին մասում: Ռեակտորի սյունակի ծավալը նախատեսված է տալ մոտ. 1 ժամ պահելու ժամանակը սյունակում: Այդ ընթացքում ավարտվում է տրանսեստերիֆիկացման ռեակցիան։ Արձագանքված գլիցերին/բիոդիզել խառնուրդը մղվում է ցենտրիֆուգ, որտեղ այն բաժանվում է կենսադիզելի և գլիցերինի ֆրակցիաների: Հետմշակումը ներառում է մեթանոլի վերականգնում, լվացում և չորացում և կարող է իրականացվել նաև անընդհատ:

Այս կարգավորումը վերացնում է բիոդիզելային ռեակտորների խմբաքանակները, սովորական խառնիչները և մեծ տարանջատող տանկերը:

Biodiesel Transesterification Ռեակցիա Բարեմաղթել

Ստորև բերված գծապատկերները ցույց են տալիս նատրիումի մեթոքսիդով (ձախից) և կալիումի հիդրօքսիդով (աջից) նատրիումի մեթոքսիդով (ձախից) և կալիումի հիդրօքսիդով տրանսեսթերիֆիկացման տիպիկ արդյունքները: Երկու թեստերի համար էլ հսկիչ նմուշը (կապույտ գիծ) ենթարկվել է ինտենսիվ մեխանիկական խառնուրդի: Կարմիր գիծը ներկայացնում է միանման ձևակերպման ձայնագրված նմուշը ծավալային հարաբերակցության, կատալիզատորի կոնցենտրացիայի և ջերմաստիճանի նկատմամբ: Հորիզոնական առանցքը ցույց է տալիս համապատասխանաբար խառնուրդից կամ ձայնագրումից հետո ժամանակը: Ուղղահայաց առանցքը ցույց է տալիս գլիցերինի ծավալը, որը նստել է ներքևում: Սա ռեակցիայի արագությունը չափելու պարզ միջոց է։ Երկու գծապատկերներում էլ հնչյունավորված նմուշը (կարմիր) արձագանքում է շատ ավելի արագ, քան հսկիչ նմուշը (կապույտ):


Ուլտրաձայնային խառնուրդը գերազանցում է սովորական խառնումը կենսադիզելի բարձր եկամտաբերությամբ և ավելի արագ փոխակերպմամբ: Sonication-ի այս առավելությունը կիրառվում է անկախ օգտագործվող կատալիզատորից:

Ուլտրաձայնային (կարմիր գրաֆիկ) համեմատությունը սովորական խառնուրդի (կապույտ գրաֆիկի) հետ կենսադիզելի արտադրության համար – որպես կատալիզատոր օգտագործելով նատրիումի մետօքսիդի (ձախից) և կալիումի հիդրօքսիդի (աջից):



Հղումներ Biodiesel Supplies

Սեղմեք այստեղ հղումներ դեպի մատակարարների պոմպերի եւ տանկերի համար biodiesel արդյունաբերության.

Քիմիական եւ անվտանգության Տեղեկություն

Խնդրում ենք կարդալ ստորեւ ներկայացված տեղեկությունը ուշադիր, որպեսզի կանխել բարդությունները եւ բացասական առողջապահական հետեւանքները.

Biodiesel քիմիկատներ

Մեթանոլ է թունավոր. Այն կարող է առաջացնել նյարդային վատթարացում հետեւանքով երկարատեւ օգտագործման. Այն կարող է ներծծված է մաշկի վրա, էլ. Եթե ​​շաղ աչքերի մեջ, դա կարող է հանգեցնել կուրության եւ մեթանոլի կարող է ճակատագրական լինել, երբ կուլ. Այդ իսկ պատճառով, ձեռնարկել անհրաժեշտ նախազգուշական միջոցներ, երբ բեռնաթափման մեթանոլի Այն խորհուրդ է տրվում օգտագործել լավ հակագազ, գոգնոց եւ ռետինե ձեռնոցներ:

Կալիումի հիդրօքսիդ (KOH) թունավոր եւ առաջացնում մաշկի այրել վրա շփման: Լավ օդափոխման պարտադիր է:

Համոզվեք, որ Workspace է առատաձեռնորեն ու մանրակրկիտ օդափոխվող է թույլ տալ գոլորշի է փախչել: Շոգի Քարտրիջ ռեսպիրատոր չեն արդյունավետ դեմ մեթանոլի գոլորշի: A մատակարարված-օդային համակարգ (SCBA — Ինքնամփոփ շնչառական ապարատներ) տալիս ավելի լավ պաշտպանություն դեմ մեթանոլի vapors.

Biodiesel եւ Ռետինե դետալներ

Աշխատում է 100% biodiesel համար ավելի երկար ժամանակ կարող է հանգեցնել բարդությունների wetted ռետինե մասերի (պոմպեր, խողովակներ, O-rings) է շարժիչը. Փոխարինում է պողպատե մասերի կամ ծանր տուրքի կաուչուկի կարող է վերացնել այդ խնդիրը: Այլապես կարող եք խառնել մոտ: 25% պայմանական (հանածո) դիզելային մեջ ձեր biodiesel կանխելու բարդությունների:
