تسریع روند الک‌کردن با شیکر الک فراصوتی

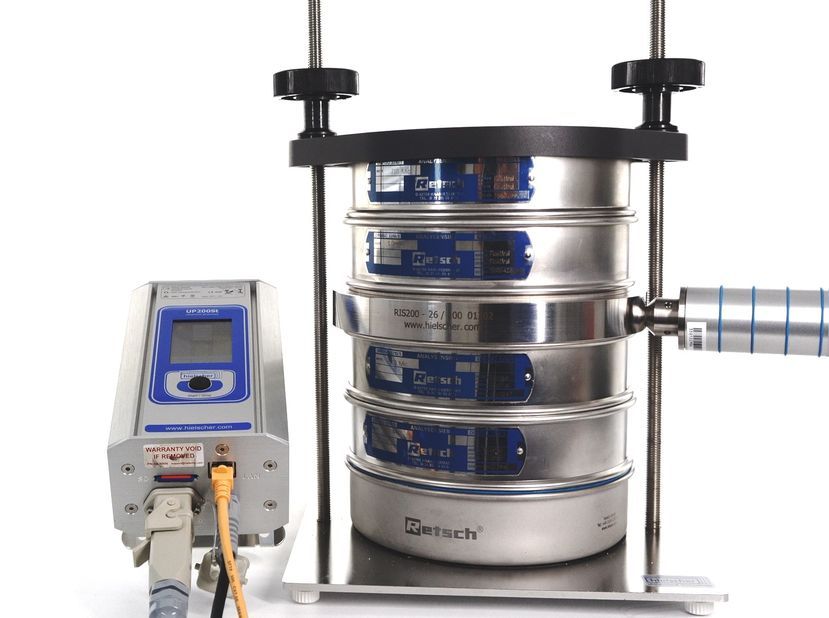

شیکر الک فراصوتی Hielscher UP200TS، سرندکردن، تفکیک به کسرهای اندازه‌ای و تحلیل اندازهٔ ذرات پودرهای ریز، پودرهای مرطوب و دوغاب‌ها را در محیط‌های آزمایشگاهی و تولید در مقیاس کوچک به‌طور چشمگیری بهبود می‌دهد. یک حلقهٔ فراصوتی بین الک‌های استاندارد آزمایشگاهی یا الک‌های آزمون تحلیلی نصب می‌شود و نوسان‌های پربسامد را به سراسر مجموعهٔ الک‌های روی‌هم‌چیده منتقل می‌کند. این کار توری سیمی فلزی را در تمام سطح قابل‌استفادهٔ آن – از مرکز تا لبه – بدون ایجاد کشیدگی بیش‌ازحد توری، فعال می‌کند.
بهبود تحلیل اندازهٔ ذرات، تفکیک به کسرهای اندازه‌ای و کنترل کیفیت با فعال‌سازی فراصوتی توری
تحریک پربسامدِ افزوده‌شده در فرایند تکان‌دادن فراصوتی الک، از گیرکردن ذرات ریز در چشمه‌ها جلوگیری می‌کند. این روش به‌ویژه زمانی مؤثر است که عملکرد شیکر الک متعارف به‌دلیل گرفتگی توری، کلوخه‌شدن، ایجاد بار الکتریسیتهٔ ساکن، رفتار چسبندهٔ پودر یا وجود ذراتی با ابعاد نزدیک به اندازهٔ اسمی چشمهٔ توری محدود شود. سامانهٔ الک فراصوتی Hielscher را می‌توان به‌عنوان محرک مستقل الک به کار برد یا برای بهبود عملکرد، با یک شیکر الک مکانیکی متعارف ترکیب کرد.
فرایند الک‌کردن تحلیلی خود را با شیکرهای الک فراصوتی سرعت دهید!

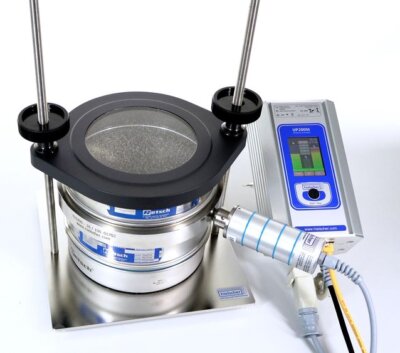

شیکر الک فراصوتی با الک‌های روی‌هم‌چیده
چرا الک‌کردن فراصوتی را انتخاب کنیم؟
تکان‌دادن فراصوتی الک، مزایای قابل‌اندازه‌گیری برای تحلیل آزمایشگاهی، توسعهٔ فرایند و سرندکردن پیوسته در مقیاس کوچک فراهم می‌کند:
- کاهش گرفتگی توری: چشمه‌های ریز توری سیمی فلزی مدت بیشتری باز می‌مانند و جریان یکنواخت مواد را حفظ می‌کنند
- عبور سریع‌تر ذرات: ذرات دارای اندازهٔ مناسب با کارایی بیشتری از الک عبور می‌کنند
- بازشدن بهتر کلوخه‌ها: تجمع‌های نرم ذرات بدون اعمال نیروی مکانیکی شدید از هم باز می‌شوند
- فعال‌سازی تمام سطح: تمام سطح الک، از جمله نواحی پیرامونی، برای سرندکردن به کار گرفته می‌شود
- نتایج تکرارپذیر: جداسازی یکنواخت‌تر بر اساس اندازهٔ ذرات و آنالیز الک بازتولیدپذیر
- مداخلهٔ دستی کمتر: کاهش نیاز به برس‌زدن، ضربه‌زدن یا توقف برای تمیزکردن توری
- سایش کمتر: تحریک عمودی ملایم، سایش نمونه و توری الک را به حداقل می‌رساند
- افزایش عمر الک: عمر مفید طولانی‌تر توری، هزینه‌های تعویض را کاهش می‌دهد
- بارگذاری بیشتر نمونه: الک‌های تحلیلی ریزچشمه می‌توانند مقادیر بیشتری را بدون گرفتگی پردازش کنند
- شدت قابل‌تنظیم: خروجی فراصوت را می‌توان متناسب با پودرها و اندازه‌های مختلف مش تنظیم کرد
- کارکرد با زمان‌سنج و به‌صورت تناوبی: روش‌های آزمون کاملاً بازتولیدپذیر برای کنترل کیفیت
- کارکرد چندمنظوره: سازگار با الک‌کردن خشک، الک‌کردن تر و سرندکردن پیوستهٔ دوغاب

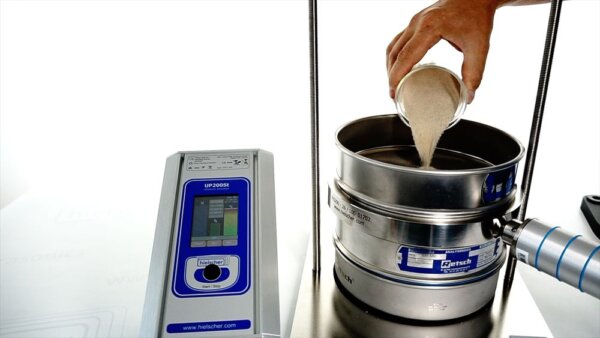

سرندکردن پودر را با شیکر الک فراصوتی UP200TS بهبود دهید
الک‌کردن خشک، الک‌کردن تر و سرندکردن پیوسته
UP200TS از سه حالت متمایز سرندکردن پشتیبانی می‌کند که هر یک برای ویژگی‌های متفاوت مواد و الزامات تحلیلی مختلف بهینه شده‌اند.
| الک‌کردن خشک | الک‌کردن تر | سرندکردن پیوسته |
|---|---|---|
| تحلیل متعارف اندازهٔ ذرات برای پودرهای روان. فعال‌سازی فراصوتی توری از گرفتگی جلوگیری می‌کند و تفکیک دقیق به کسرهای اندازه‌ای را بدون کمک مایع تضمین می‌کند. | برای موادی که نمی‌توان آن‌ها را در حالت خشک به‌طور قابل‌اعتماد سرند کرد، مایع به انتقال ذرات ریز از میان توری کمک می‌کند و نیروهای چسبندگی بین ذرات را کاهش می‌دهد. فعال‌سازی فراصوتی توری کمک می‌کند هنگام عبور سوسپانسیون یا دوغاب از الک، چشمه‌ها باز بمانند. | UP200TS می‌تواند برای حذف ذرات بزرگ‌تر از حد مجاز، کلوخه‌ها یا آلودگی‌های فرایندی از جریان پودر یا مایع، به‌صورت پیوسته کار کند. شدت قابل‌تنظیم فراصوت به اپراتور امکان می‌دهد تحریک الک را با ماده، قطر الک، اندازهٔ مش و ظرفیت عبوری موردنظر تطبیق دهد. |
الک‌های آزمایشگاهی سازگار و اندازه‌های آن‌ها
شیکر الک فراصوتی Hielscher برای الک‌های آزمون آزمایشگاهی دارای توری سیمی فلزی طراحی شده است. این دستگاه را می‌توان برای الک‌های تحلیلی منفرد یا مجموعه‌های کامل الک‌های روی‌هم‌چیده پیکربندی کرد و برای طیف گسترده‌ای از قطرهای قاب عرضه می‌شود:
| قطر الک | نام‌گذاری رایج |
|---|---|
| 50 mm | الک‌های آزمایشگاهی کوچک |
| 75 mm | الک‌های آزمون 3 اینچی |
| 100 mm | الک‌های تحلیلی |
| 150 mm | الک‌های 6 اینچی |
| 200 mm / 203 mm | الک‌های 8 اینچی |
| 250 mm | الک‌های 10 اینچی |
| 300 mm / 305 mm | الک‌های 12 اینچی |
شیکر الک فراصوتی UP200TS برای الک‌های 100, 150, 200, 203٫5 و 305 mm عرضه می‌شود؛ اندازه‌های دیگر و سفارشی نیز در دسترس هستند. بنابراین، می‌توان این سامانه را با برندهای الک آزمایشگاهی و مجموعه‌های الکِ ازپیش‌موجود تطبیق داد.
دستگاه‌های الک برقی و پنوماتیکی را می‌توان به‌آسانی با شیکر الک فراصوتی ترکیب کرد.
شیکر الک فراصوتی UP200TS: صنایع و کاربردهای متداول
شیکرهای الک فراصوتی Hielscher از آزمون‌های آزمایشگاهی، کنترل کیفیت، توسعهٔ فرمولاسیون و پایش فرایند در طیف گسترده‌ای از صنایع پشتیبانی می‌کنند:
- پودرهای دارویی، مواد مؤثرهٔ دارویی و مواد جانبی دارویی
- مواد اولیهٔ غذایی، آرد، ادویه‌ها و پودرهای پروتئینی
- پودرهای فلزی و مواد اولیهٔ ساخت افزایشی
- رنگ‌دانه‌ها، پودرهای رنگ و پوشش‌های پودری
- مواد باتری و پودرهای الکترود
- پودرهای سرامیک، شیشه و مواد نسوز
- سیمان، مواد معدنی و مصالح ساختمانی
- مواد شیمیایی، کاتالیزورها و کودها
- خاک، رسوب و نمونه‌های محیطی
- الک‌کردن تر، سرندکردن دوغاب و سرندکردن ریزدانهٔ پیوسته
مادهٔ خود را با Hielscher UP200TS آزمایش کنید
پیکربندی بهینهٔ الک فراصوتی به ماده، توزیع اندازهٔ ذرات، قطر الک، اندازهٔ چشمه، مقدار نمونه و خشک، تر یا پیوسته بودن فرایند بستگی دارد.
برای ارزیابی فنی و دریافت پیشنهادهای پیکربندی، لطفاً اطلاعات زیر را در اختیار ما قرار دهید:
- شرح ماده یا پودر
- قطر الک موردنیاز
- اندازهٔ چشمه بر حسب µm یا اندازهٔ مش
- تعداد الک‌ها در مجموعهٔ روی‌هم‌چیده
- مقدار معمول نمونه
- کارکرد خشک، تر یا پیوسته
- کسرهای اندازه‌ای یا اندازهٔ برش موردنظر
- شیکر الک موجود و سازندهٔ الک
پرسش‌های متداول
شیکر الک فراصوتی UP200TS چگونه کار می‌کند؟

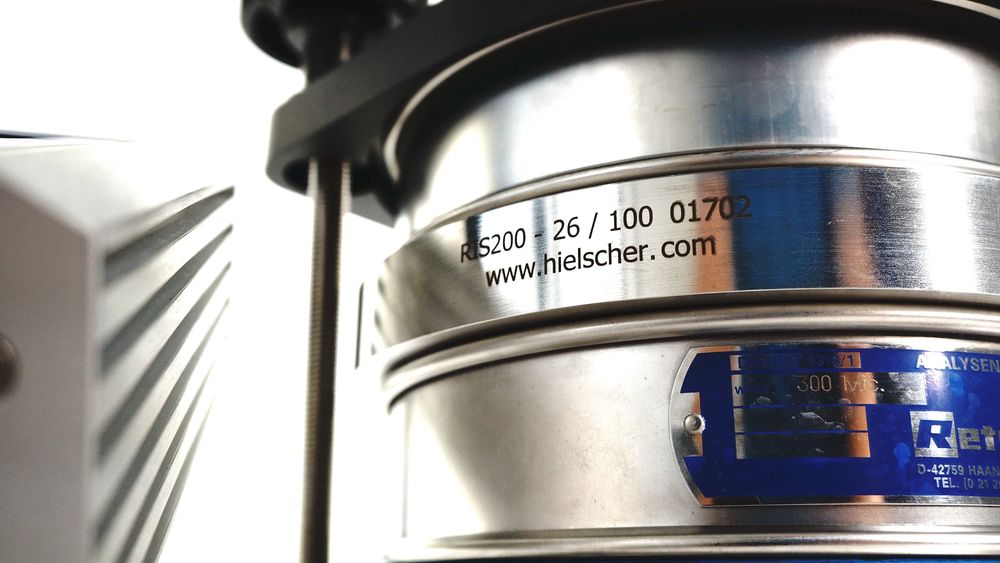

UP200TS از یک حلقهٔ فراصوتی استفاده می‌کند که بین الک‌های استاندارد آزمایشگاهی نصب می‌شود. حلقه پس از فعال‌شدن، نوسان‌های پربسامدی تولید می‌کند که در سراسر مجموعهٔ الک‌های روی‌هم‌چیده انتشار می‌یابند و توری سیمی فلزی را در بسامدهای فراصوتی به ارتعاش درمی‌آورند. این ارتعاش‌های سریع و کم‌دامنه با جلوگیری از گیرکردن ذرات ریز در چشمه‌های الک، آن‌ها را باز نگه می‌دارند. نتیجه، تحلیل سریع‌تر و یکنواخت‌تر اندازهٔ ذرات با حداقل گرفتگی توری یا تخریب نمونه است.
آیا می‌توان UP200TS را با الک‌های موجود من استفاده کرد؟
بله. UP200TS برای یکپارچه‌سازی با الک‌های استاندارد آزمایشگاهی و مجموعه‌های الکِ ازپیش‌موجود طراحی شده است. این سامانه را می‌توان برای الک‌های تحلیلی منفرد یا مجموعه‌های کامل الک‌های روی‌هم‌چیده پیکربندی کرد و برای طیف گسترده‌ای از قطرهای قاب، از 50 mm تا 305 mm، عرضه می‌شود. Hielscher می‌تواند حلقهٔ فراصوتی را متناسب با برندهای الک و آرایش مجموعه‌های موجود شما تطبیق دهد.
تفاوت الک‌کردن خشک و الک‌کردن تر چیست؟
الک‌کردن خشک، روش متعارف تحلیل اندازهٔ ذرات برای پودرهای روان است. نمونه روی الک قرار می‌گیرد و تکان‌دادن مکانیکی یا فراصوتی به ذرات کوچک‌تر از چشمه اجازهٔ عبور می‌دهد.
الک‌کردن تر شامل پراکنده‌کردن نمونه در یک مایع مناسب پیش از سرندکردن است. این روش به‌ویژه برای پودرهای چسبنده، رطوبت‌گیر یا دارای بار الکترواستاتیکی که در شرایط خشک کلوخه می‌شوند، مفید است. مایع به انتقال ذرات از میان توری کمک می‌کند و تحریک فراصوتی نیز به جلوگیری از انسداد چشمه‌ها کمک می‌کند. الک‌کردن تر معمولاً برای دوغاب‌های سرامیکی، سوسپانسیون‌های رنگ‌دانه، نمونه‌های معدنی، مواد اولیهٔ غذایی و سایر موادی به کار می‌رود که جداسازی با کمک مایع برای آن‌ها سودمند است.
آیا می‌توان از UP200TS برای سرندکردن پیوسته استفاده کرد؟
بله. UP200TS علاوه بر سرندکردن ناپیوسته، می‌تواند به‌صورت پیوسته کار کند تا توده‌ها، کلوخه‌ها یا ذرات خارجی را از جریان پودر یا دوغاب حذف کند. شدت قابل‌تنظیم فراصوت، بهینه‌سازی متناسب با اندازهٔ مش انتخاب‌شده، گرانروی مایع، میزان بارگذاری جامدات و نرخ جداسازی موردنیاز را امکان‌پذیر می‌کند. این ویژگی سامانه را برای کاربردهای پایش تولید در مقیاس کوچک و کنترل کیفیت مناسب می‌سازد.
آیا می‌توان UP200TS را با یک شیکر الک مکانیکی متعارف استفاده کرد؟
بله. UP200TS می‌تواند به‌عنوان محرک مستقل الک عمل کند یا با یک شیکر الک مکانیکی متعارف ترکیب شود. هنگام استفادهٔ هم‌زمان، شیکر مکانیکی حرکت کلی را فراهم می‌کند و حلقهٔ فراصوتی چشمه‌ها را باز نگه می‌دارد – در نتیجه، نتایج سریع‌تر و یکنواخت‌تری نسبت به استفاده از هر یک از این روش‌ها به‌تنهایی به دست می‌آید.
آیا شیکر الک فراصوتی با ASTM E 11-95 سازگار است؟
بله. ASTM E11-95 مشخصات توری سیمی، ابعاد الک، ساختار و بررسی‌های انطباق را تعیین می‌کند؛ این استاندارد سازوکار تکان‌دادن را تجویز نمی‌کند. بنابراین، یک شیکر فراصوتی می‌تواند از الک‌های منطبق با ASTM E11-95 استفاده کند، بدون آنکه ذاتاً الزامات E11-95 را نقض کند.
شیکر الک فراصوتی UP200TS با چه اندازه‌هایی از چشمهٔ توری کار می‌کند؟
UP200TS برای کاربردهای سرندکردن ریزدانه با اندازهٔ اسمی چشمه از حدود 500 µm تا 20 µm طراحی شده است. تطابق تقریبی اندازهٔ چشمه و شمارهٔ مش در زیر آمده است:
| اندازهٔ چشمه | شمارهٔ تقریبی مش |
|---|---|
| 500 µm | 35 mesh |
| 425 µm | 40 mesh |
| 300 µm | 50 mesh |
| 250 µm | 60 mesh |
| 180 µm | 80 mesh |
| 150 µm | 100 mesh |
| 125 µm | 120 mesh |
| 106 µm | 140 mesh |
| 90 µm | 170 mesh |
| 75 µm | 200 mesh |
| 63 µm | 230 mesh |
| 53 µm | 270 mesh |
| 45 µm | 325 mesh |
| 38 µm | 400 mesh |
| 25 µm | 500 mesh |
| 20 µm | 635 mesh |
منابع علمی / مراجع
- FactSheet Ultrasonic Sieve Shaker UP200TS – Hielscher Ultrasonics – English
- FactSheet Ultraschall-Siebsystem UP200TS – Hielscher Ultrasonics – Deutsch
- Brnčić, Mladen; Ines, Bradač; Tripalo, Branko; Ježek, Damir; Obradović, Valentina; Sven, Karlović; Bosiljkov, Tomislav (2009): Ultrasonically Improved Sieving of Food Materials for Manufacturing of Direct Expanded Extrudates. Agriculturae Conspectus Scientificus (ACS) 74, 2009.
- Xu R., Hong J., Morse C.L., Pike V.W. (2010): Synthesis, structure-affinity relationships, and radiolabeling of selective high-affinity 5-HT4 receptor ligands as prospective imaging probes for positron emission tomography. Journal of Medicinal Chemistry Oct 14;53(19), 2010. 7035-7047.
- An, Y., Kim, K., Lee, YJ. et al. (2026): Binding properties of sulfur to enable solvent-free fabrication of high-performance polymer-free sulfur-carbon positive electrodes. Nature Communications 17, 2360 (2026).
