فن آوری اولتراسوند Hielscher

تولید بیودیزل & سوخت زیستی تبدیل

هنگامی که شما را بیودیزل، سینتیک واکنش آهسته و انتقال جرم فقیر کاهش ظرفیت بیودیزل خود و عملکرد بیودیزل و کیفیت خود را. راکتورهای اولتراسونیک Hielscher بهبود سینتیک تبادل استری به طور قابل توجهی. بنابراین متانول اضافی پایین تر و کاتالیزور می شوند کمتر برای پردازش بیودیزل مورد نیاز است.

سوخت زیستی است معمولا در راکتورهای ناپیوسته تولید استفاده از گرما و اختلاط مکانیکی به عنوان ورودی انرژی است. مخلوط کردن حفره التراسونیک هست یک جایگزین موثر معنی برای رسیدن به یک بهتر مخلوط کردن در پردازش بیودیزل تجاری. اولتراسونیک کاویتاسیون انرژی فعال سازی لازم برای تبادل استری بیودیزل صنعتی فراهم می کند.

ترانس استریکاسیون (شیمیایی) بیودیزل تبدیل)

تولید بیودیزل از روغن های گیاهی (به عنوان مثال سویا، کلزا، جاتروفا، دانه آفتابگردان و یا جلبک) و یا چربی های حیوانی، شامل پایه کاتالیز تبادل استری اسیدهای چرب با اتانول و متانول به متیل استر و یا اتیل استر مربوطه. گلیسیرین یک محصول جانبی اجتناب ناپذیر این واکنش است.

روغن های گیاهی چربی های حیوانی تری گلیسیرید متشکل از سه زنجیره ای از اسیدهای چرب را موظف به یک مولکول گلیسیرین است. تری گلیسیرید استرها می باشد. استرها اسیدهای هستند، مانند اسیدهای چرب، همراه با الکل. گلیسیرین (= گلیسرول) یک الکل سنگین است. در فرایند تبدیل استرهای تری گلیسرید را به استرهای آلکیل (= بیودیزل) با استفاده از یک کاتالیزور (اب قلیایی) و معرف الکل، به عنوان مثال، تبدیل متانول، که بازده متیل استرها بیودیزل. متانول جایگزین گلیسیرین است.

گلیسیرین – فاز سنگین تر – به پایین نزول. سوخت زیستی – فاز سبک – شناور در بالای است و می تواند از هم جدا، به عنوان مثال، توسط پارچ یا سانتریفیوژ. این فرایند تبدیل است که به نام تبادل استری.

واکنش استری متعارف در پردازش دسته ای گرایش به آهسته، و جدایی از فاز از گلیسیرین وقت گیر، اغلب در نظر گرفتن 5 ساعت یا بیشتر است.

ultrasonics برای تولید بیودیزل

تولسا Biofuels_Manufacturer

"ما با تجهیزات و خدمات Hielscher است بسیار خوشحال بوده است و ما باید به هر قصد از جمله امواج فراصوت Hielscher در تمام تلاش های آینده ما است."

تاد استفنز، تولسا سوخت های زیستی

امروز، بیودیزل عمدتا در راکتورهای دسته ای تولید شده است. تبدیل بیودیزل مافوق صوت اجازه می دهد تا برای پردازش مداوم داخل خطی. امواج فراصوت می تواند یک رسیدن عملکرد بیودیزل در بیش از 99٪. راکتورهای التراسونیک کاهش زمان پردازش از روش سنتی از 1 به 4 ساعت پردازش دسته ای برای کمتر از 30 ثانیه. بیشتر مهم است، امواج فراصوت زمان جدایی از 5 تا 10 ساعت (با استفاده از تحریک های معمولی) به کمتر از 60 دقیقه کاهش می دهد. امواج فراصوت می کند نیز به کاهش به مقدار کاتالیزور مورد نیاز تا 50٪ با توجه به فعالیت های شیمیایی افزایش یافته در حضور حفره کمک (همچنین نگاه کنید آوا شیمی). هنگام استفاده از امواج فراصوت مقدار متانول اضافی مورد نیاز است کاهش می یابد، بیش از حد. از مزایای دیگر در نتیجه افزایش خلوص گلیسیرین است.

تولید التراسونیک بیودیزل شامل مراحل زیر است:

  1. چربی روغن نباتی یا حیوانی است که با متانول (که باعث می شود متیل استر) یا اتانول (برای استرهای اتیل) و سدیم یا پتاسیم methoxide یا هیدروکسید مخلوط
  2. مخلوط است گرم می شود، به عنوان مثال، به درجه حرارت بین 45 تا 65degC
  3. مخلوط گرم شدن است درون خطی فراصوت داده به مدت 5 تا 15 ثانیه
  4. گلیسیرین قطره و یا با استفاده از سانتریفیوژ جدا شده است
  5. بیودیزل تبدیل شده است با آب شسته

اغلب، فراصوت است انجام در فشار بالا (1 تا 3BAR، فشار سنج) با استفاده از یک پمپ تغذیه و یک شیر پشت فشار قابل تنظیم بعدی به سلول جریان است.

تبدیل بیودیزل صنعتی انرژی زیادی از اولتراسونیک نیاز ندارد. جدول بالا نشان می دهد که نیازهای معمولی برای جریان های مختلف جریان است. نیاز انرژی واقعی را می توان با استفاده از a تعیین کرد پردازشگر اولتراسونیک 1kW در مقیاس نهایی. تمام نتایج حاصل از چنین آزمایشهای سرچشمه می تواند باشد کوچک بالا به راحتی. در صورت لزوم، دستگاه های التراسونیک FM و ATEX تایید شده اند، مانند UIP1000-بدینوسیله.

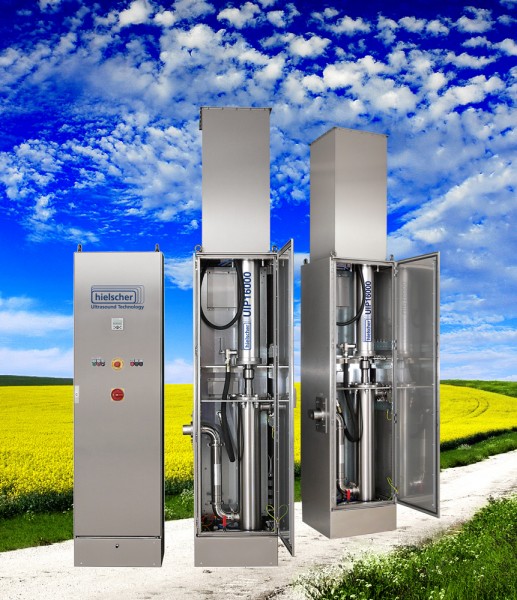

Hielscher تجهیز تجهیزات پردازش بیودیزل التراسونیک صنعتی را در سراسر جهان تامین می کند. با پردازنده های اولتراسونیک تا قدرت 16kW در هر دستگاه واحدهیچ محدودیتی در اندازه گیاه بیزی و ظرفیت پردازش وجود ندارد.

هزینه تولید بیودیزل سونوگرافی

(کلیک کنید برای مشاهده بزرگتر!) بازده کلی انرژی مهم است هنگامی که شما را بیودیزل. بهره وری چه مقدار از قدرت از پلاگین را به مخلوط روغن / متانول منتقل می شود. راکتورهای اولتراسونیک ما دارای بازده کلی بیش از 80 درصد است.امواج فراصوت یک ابزار موثر برای افزایش است سرعت واکنش و نرخ تبدیل در تولید بیودیزل تجاری. هزینه های پردازش التراسونیک نتیجه به طور عمده از سرمایه گذاری
برای تجهیزات سونوگرافی، هزینه های آب و برق و تعمیر و نگهداری. برجسته . (جدول کلیک کنید به سمت راست) از دستگاه های اولتراسونیک Hielscher کمک می کند تا به کاهش هزینه های ابزار و این به این روند حتی سبزتر. هزینه های ناشی برای امواج فراصوت بین باشد 0.1ct و 1.0ct در هر لیتر (0.4ct به 1.9ct / گالن) که مورد استفاده در مقیاس تجاری. دفعات بازدید: اطلاعات بیشتر در مورد هزینه های پردازش التراسونیک.

شبنم & سالیوان فناوری نوآوری از سال

فراست & سالیوان اروپا نوآوری در فناوری جایزه سال در فن آوری پردازش سوخت زیستی می رود به Hielscher فرا صوت در به رسمیت شناختن توسعه این شرکت از تکنولوژی فرا صوت رمان برای تولید سوخت زیستی.

Hielscher فرا صوت معتبر فراست دریافت & سالیوان نوآوری در فناوری جایزه سال در به رسمیت شناختن توسعه این شرکت از تکنولوژی فرا صوت رمان برای تولید سوخت زیستی. برای خواندن بیشتر در اینجا کلیک کنید.

درخواست اطلاعات بیشتر!

لطفا فرم زیر را استفاده کنید، اگر شما مایل به درخواست اطلاعات اضافی در مورد استفاده از اولتراسوند در تبدیل تجاری از بیودیزل.









لطفا توجه داشته باشید ما سیاست حفظ حریم خصوصی.


راه اندازی سوخت زیستی مقیاس کوچک امواج فراصوت

تنها راه اندازی مخازن التراسونیک سوخت زیستی تبادل استری - converison التراسونیک از بیودیزل می تواند در هر مقیاس انجام شده است.امواج فراصوت را می توان برای تبدیل نفت به بیودیزل در هر مقیاس استفاده می شود. تصویر به سمت راست (برای مشاهده بزرگتر کلیک کنید!) را نشان می دهد راه اندازی مقیاس کوچک برای پردازش 60-70L (16 تا 19 گالن). این نمونه تنظیم برای مطالعات اولیه و فرآیند تظاهرات است.

این راه اندازی شامل بخش های زیر است:

  • یکی 500 وات یا 1000 وات دستگاه اولتراسونیک (20KHZ) با تقویت کننده، sonotrode و جریان سلول
  • متر قدرت برای قدرت اندازه گیری و انرژی
  • مخزن 80L پردازش (پلاستیک، به عنوان مثال، HDPE)
  • عنصر حرارت (1 تا 2KW)
  • 10L مخزن کاتالیزور مخلوط (پلاستیک، به عنوان مثال، HDPE)
  • premixer کاتالیزور (همزن)
  • پمپ (سانتریفیوژ، تک و یا دنده) برای حدود. 10 تا 20L / دقیقه در 1 تا 3 برگ
  • دریچه تماس فشار برای تنظیم فشار در سلول جریان
  • فشار سنج برای اندازه گیری فشار خوراک

آماده سازی

هیدروکسید پتاسیم (0.2 به 0.4kg، کاتالیزور) است که به حدود حل می شود. متانول 8.5L در کاتالیزور مخزن قبل از مخلوط. این امر مستلزم تکان دهنده از مخلوط کاتالیست. مخزن پردازش است که با روغن نباتی 66L پر شده است. روغن است که توسط المنت حرارتی به 45 تا 65degC گرم می شود.

تبدیل

هنگامی که کاتالیزور به طور کامل به متانول محلول، مخلوط کاتالیست با روغن داغ مخلوط می شوند. پمپ تغذیه مخلوط را به سلول جریان است. با استفاده از دریچه عقب فشار، فشار به 1 تا 3barg تنظیم (15 تا 45psig). چرخش از طریق راکتور بیودیزل اولتراسونیک باید برای حدود انجام شده است. 20 دقیقه. در طول این زمان، روغن است که به بیودیزل تبدیل شده است. بعد از این پمپ و سونوگرافی ها خاموش است. گلیسیرین (فاز سنگین تر) از بیودیزل (فاز سبک تر) از هم جدا. جدایی طول می کشد حدود. 30 تا 60 دقیقه. زمانی که جدایی به پایان رسید، گلیسیرین می تواند برده می شود.

سوخت زیستی لباسشویی

به عنوان بیودیزل تبدیل حاوی ناخالصی، مواد پاک مورد نیاز است. برای شستن، آب را به بیودیزل مخلوط می شوند. امواج فراصوت می تواند مخلوط کردن بیودیزل با آب بهره مند شوند. این سطح فعال به عنوان یک نتیجه کاهش اندازه قطرات را افزایش می دهد (نگاه کنید به: امولسیون آلتراسونیک ). لطفا در نظر، که روش فراصوت بسیار شدید ممکن است قطرات آب را به یک اندازه کاهش می دهد، که یک امولسیون تقریبا پایدار در حال شکل است که به معنای خاصی نیاز (به عنوان مثال سانتریفیوژ) از هم جدا شوند.

سوخت زیستی کارخانه تولید

ها The-نمودار جریان زیر یک نمونه تنظیم برای فراصوت در خط نفت برای تبدیل به سوخت زیستی را نشان می دهد. در نمودار را کلیک کنید به دست آوردن یک دیدگاه بزرگتر است.

برای مشاهده بزرگتر کلیک کنید! به طور مداوم سوخت زیستی پردازش نمودار جریان با استفاده از التراسونیک حفره مخلوط - تبدیل التراسونیک از بیودیزل می تواند در هر مقیاس انجام شده است.

پردازش سوخت زیستی به طور مداوم و جدایی

در راه اندازی برای پردازش بیودیزل مستمر و مداوم جدایی، نفت و گرمایش و مخلوط کاتالیست با هم مخلوط شوند به طور مداوم با استفاده از پمپ قابل تنظیم است. یک میکسر استاتیک خطی را بهبود می بخشد همگن بودن خوراک به راکتور اولتراسونیک. مخلوط روغن / کاتالیزور عبور سلول جریان، که در آن است که به مافوق صوت در معرض کاویتاسیون برای حدود. 5 تا 30 ثانیه. یک شیر فشار برگشتی استفاده می شود برای کنترل فشار در سلول جریان است. مخلوط فراصوت داده وارد ستون راکتور در بالا. حجم ستون راکتور طراحی شده است را حدود. زمان ماند 1 ساعت در ستون. در آن زمان، واکنش تبادل استری به اتمام است. واکنش مخلوط گلیسیرین / بیودیزل به سانتریفیوژ که در آن است به بیودیزل و گلیسیرین فراکسیون جدا پمپ می شود. پس از پردازش شامل بهبود متانول، شستشو و خشک کردن و می تواند به طور مداوم انجام می شود، بیش از حد.

این راه اندازی حذف دسته راکتور بیودیزل، همزن معمولی و مخازن جدا کننده بزرگ است.

سوخت زیستی تبادل استری سرعت واکنش

نمودار زیر نشان می دهد نتایج نمونه ای از تبادل استری روغن کلزا (صنعتی درجه) با سدیم متواکسید (سمت چپ) . هیدروکسید پتاسیم (سمت راست). برای هر دو آزمون، نمونه کنترل (خط آبی) به اختلاط مکانیکی شدید قرار گرفت. خط قرمز نشان دهنده نمونه فراصوت داده از فرمول یکسان با توجه به نسبت حجم، غلظت کاتالیزور و دما را به. محور افقی زمان و پس از مخلوط کردن و یا فراصوت، به ترتیب نشان می دهد. محور عمودی حجم گلیسیرین که در پایین حل و فصل نشان می دهد. این یک وسیله ساده اندازه گیری سرعت واکنش است. در هر دو نمودار از نمونه فراصوت داده (قرمز) واکنش نشان می دهد بسیار سریع تر از نمونه شاهد (آبی).

بیودیزل از روغن کلزا با استفاده از سدیم Methoxide - تبادل استری سرعت نمودار بیودیزل از روغن کلزا با استفاده از هیدروکسید پتاسیم - تبادل استری سرعت نمودار

لینک برای سوخت زیستی تامین

برای لینک به تامین کننده پمپ و مخازن برای صنعت بیودیزل اینجا را کلیک کنید.

شیمیایی و اطلاعات ایمنی

لطفا اطلاعات زیر را به دقت بخوانید، برای جلوگیری از عوارض و اثرات سوء بهداشتی.

سوخت زیستی مواد شیمیایی

متانول سمی است. این می تواند زوال عصبی به عنوان یک نتیجه از استفاده طولانی مدت شود. می توان آن را توسط پوست جذب، TOO. اگر به چشمان آب و تاب منعکس ممکن کوری شود و متانول می تواند کشنده باشد زمانی که بلعیده. به همین دلیل، اقدامات احتیاطی لازم در هنگام مدیریت متانول. توصیه می شود برای استفاده از ماسک خوب، یک صحن و دستکش های لاستیکی.

هیدروکسید پتاسیم (KOH) سمی است و باعث سوختگی پوست به محض تماس با. تهویه مناسب مورد نیاز است.

اطمینان حاصل کنید که فضای کاری است سخاوتمندانه و به طور کامل تهویه مناسب قرار دهید دود به فرار کنند. ماسک کارتریج بخار هستند در برابر گازهای متانول موثر نیست. یک سیستم عرضه هوا (SCBA — خود شامل دستگاه تنفس) می دهد حفاظت بهتر در برابر بخارات متانول.

سوخت زیستی و لاستیک قطعات

در حال اجرا در 100٪ بیودیزل برای زمان طولانی تر ممکن است عوارض به قطعات لاستیکی مرطوب (پمپ، شیلنگ، حلقه ای) از موتور شود. جایگزین های قطعات فولادی و یا لاستیک سنگین می تواند این مشکل از بین بردن. متناوبا شما می توانید تقریبا مخلوط کنید. 25٪ معمولی (سنگواره) دیزل به بیودیزل خود را برای جلوگیری از عوارض.

بیودیزل

سوخت زیستی، مانند متیل استر (RME) از سوخت تجدید شونده و قابل تجزیه است. سوخت زیستی دارای چندین مزیت زمانی که به روغن نباتی مستقیم (SVO) مقایسه شده است. این نیاز به هیچ تبدیل موتور یا سیستم سوخت اصلاح به اجرا بیودیزل در موتورهای دیزل معمولی است. سوخت زیستی است که معمولا به petrodiesel در پمپ های فروخته شده اضافه شده به افزایش چرب خالص دیزل فوق العاده کم گوگرد (ULSD)، است که به نفع از سوخت زیستی تقریبا هیچ گوگرد.
